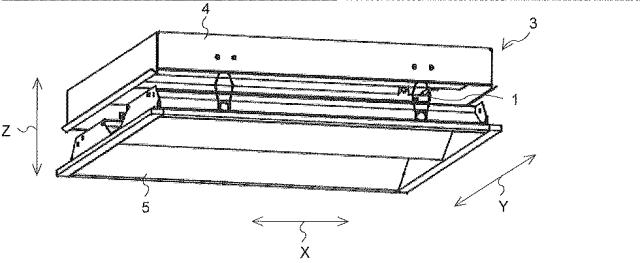

【図1】実施の形態１に係る照明器具３を示す斜視図である。

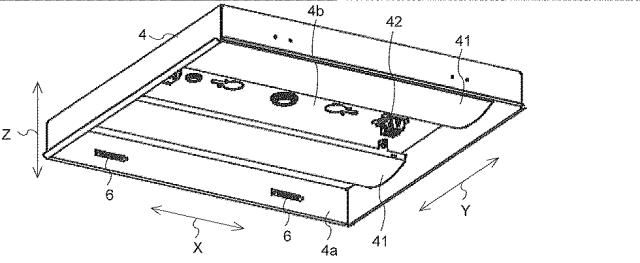

【図2】実施の形態１における器具本体４を示す斜視図である。

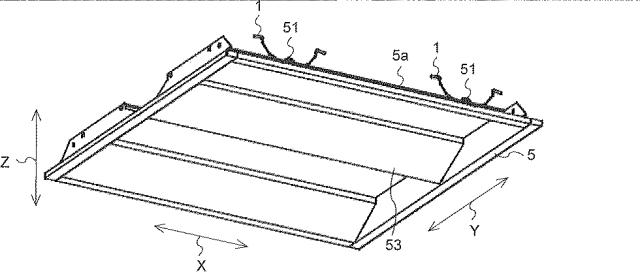

【図3】実施の形態１における枠体５を示す斜視図である。

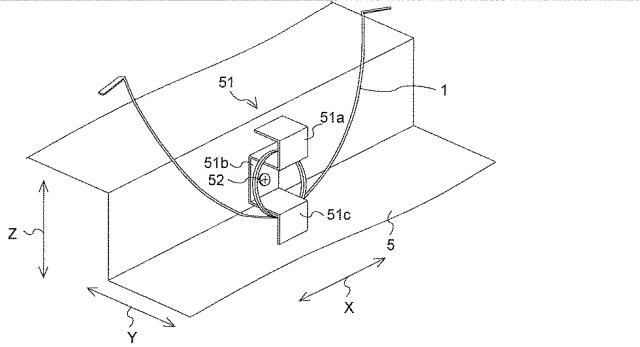

【図4】実施の形態１における留め具５１を示す斜視図である。

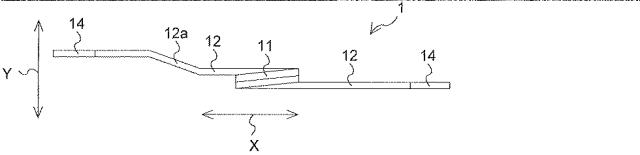

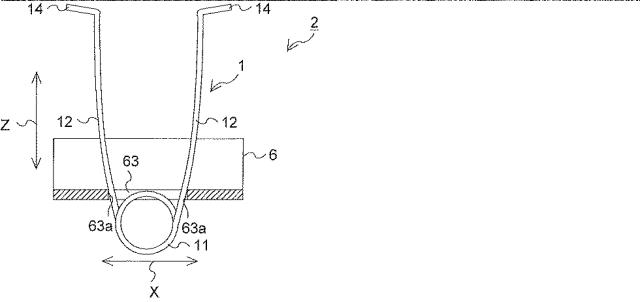

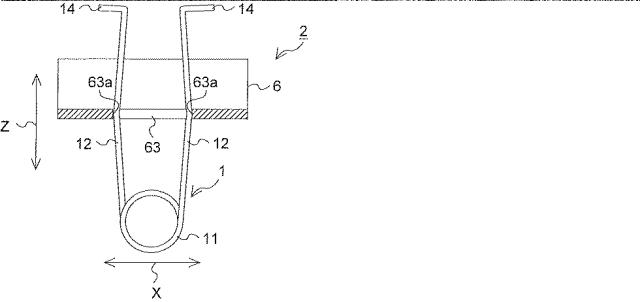

【図5】実施の形態１に係る弾性部材１を示す正面図である。

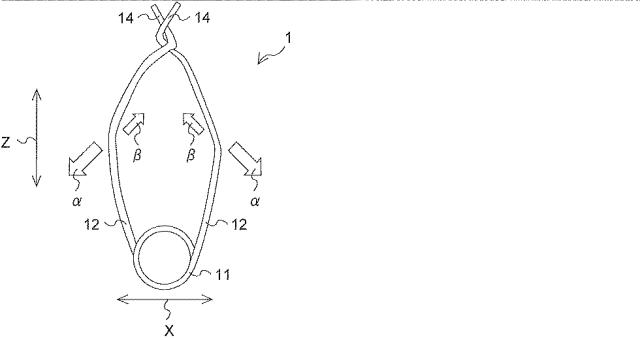

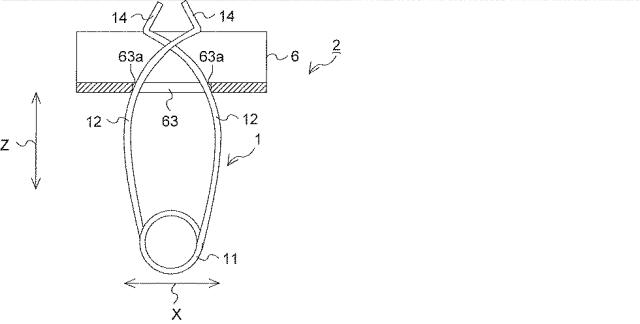

【図6】実施の形態１に係る弾性部材１の弾性変形状態を示す正面図である。

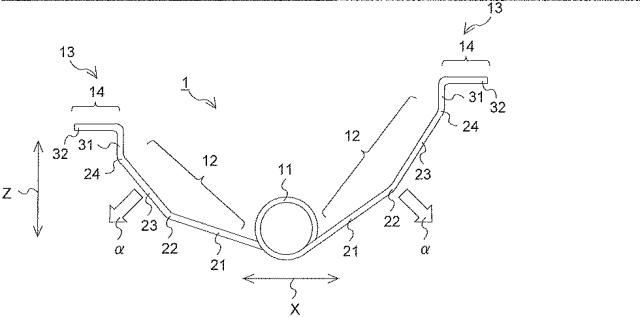

【図7】実施の形態１に係る弾性部材１を示す平面図である。

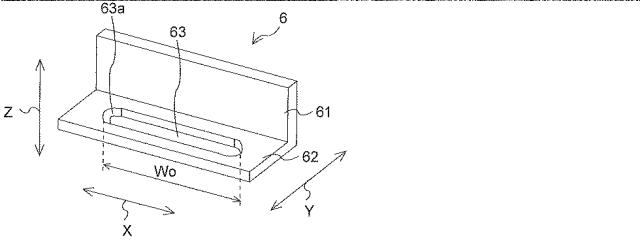

【図8】実施の形態１における受け部材６を示す斜視図である。

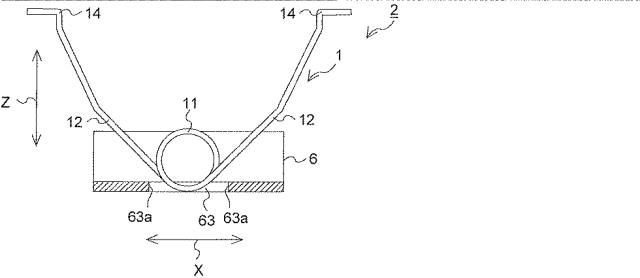

【図9】実施の形態１に係る弾性部材１の弾性変形状態における寸法を示す正面図である。

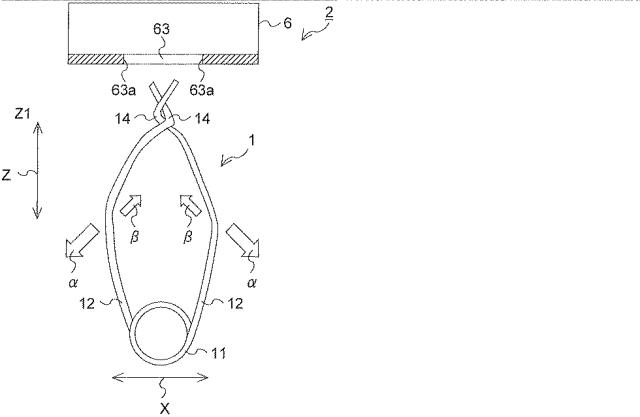

【図10】実施の形態１に係る弾性部材１の弾性変形状態の推移を示す正面図である。

【図11】実施の形態１に係る弾性部材１の弾性変形状態の推移を示す正面図である。

【図12】実施の形態１に係る弾性部材１の弾性変形状態の推移を示す正面図である。

【図13】実施の形態１に係る弾性部材１の弾性変形状態の推移を示す正面図である。

【図14】実施の形態１に係る弾性部材１の弾性変形状態の推移を示す正面図である。

【図15】実施の形態１に係る照明器具３の取り外しの状態を示す斜視図である。

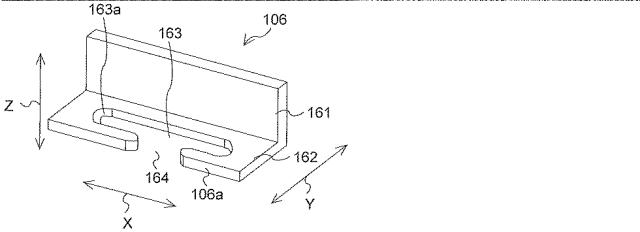

【図16】実施の形態２における受け部材１０６を示す斜視図である。

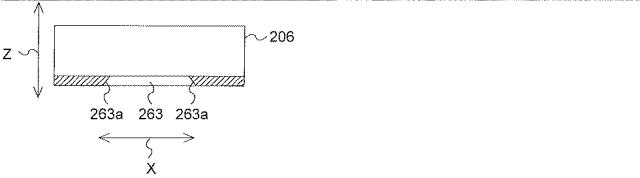

【図17】実施の形態３における受け部材２０６を示す斜視図である。

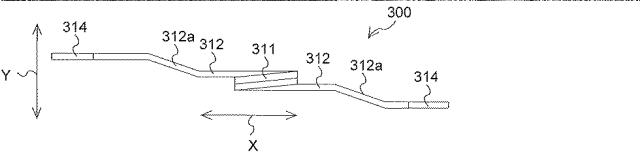

【図18】実施の形態４に係る弾性部材３００を示す平面図である。
