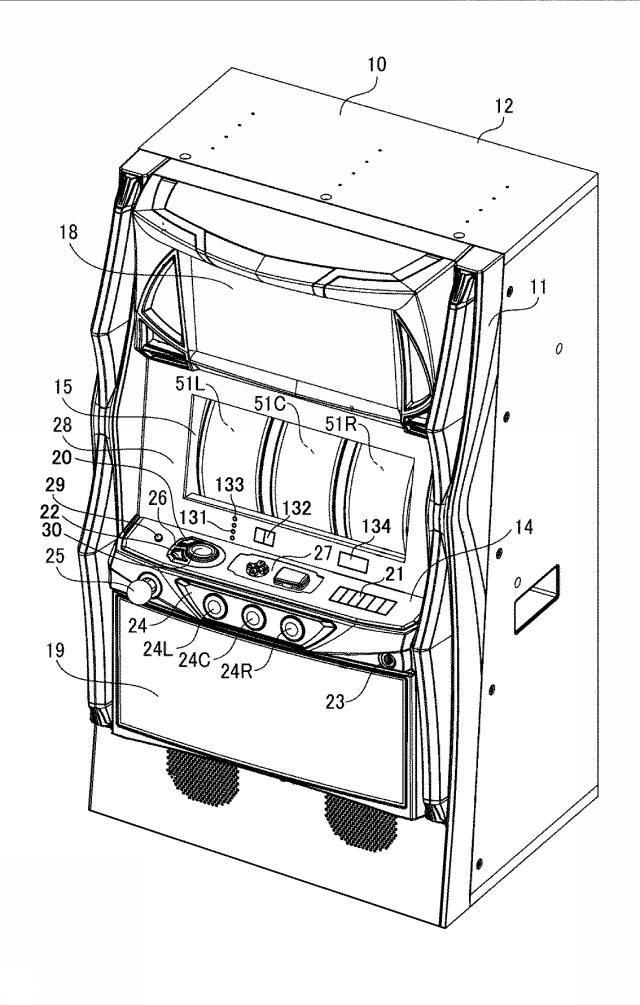

【図1】本発明の一実施例に係るスロットマシンの斜視図である。

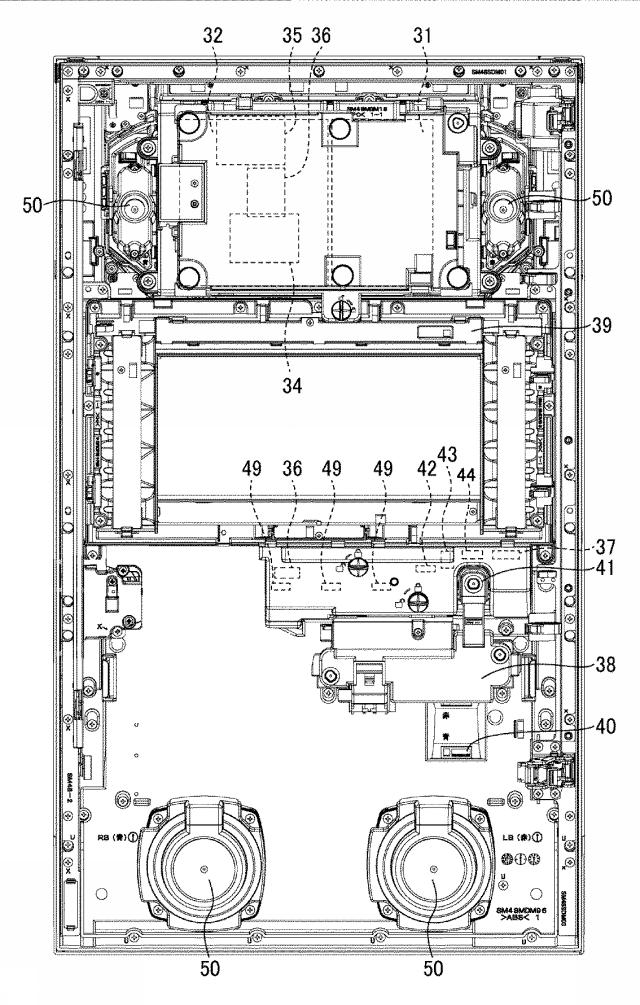

【図2】前面ドア部の背面図である。

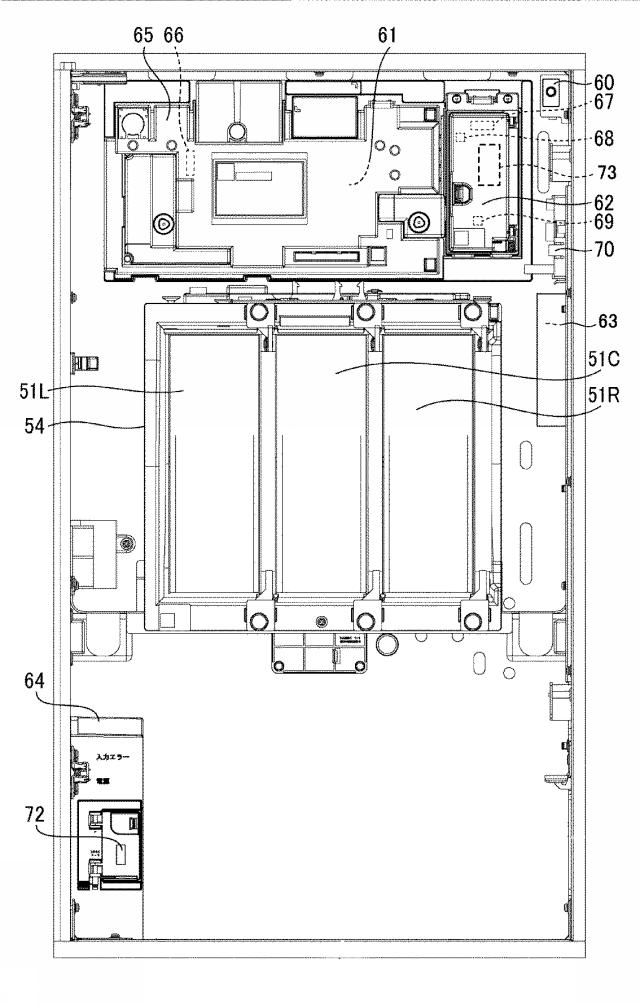

【図3】筐体部の内部を示す正面図である。

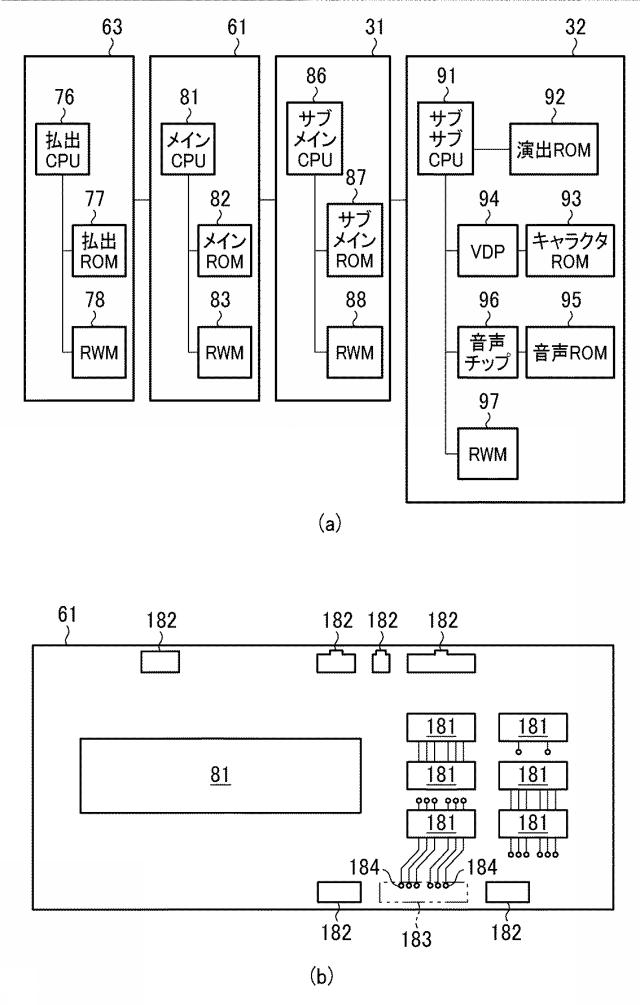

【図4】（ａ）は各制御基板の電気的構成を概略的に示すブロック図、（ｂ）は主制御基板における部品構成の概要を示す説明図である。

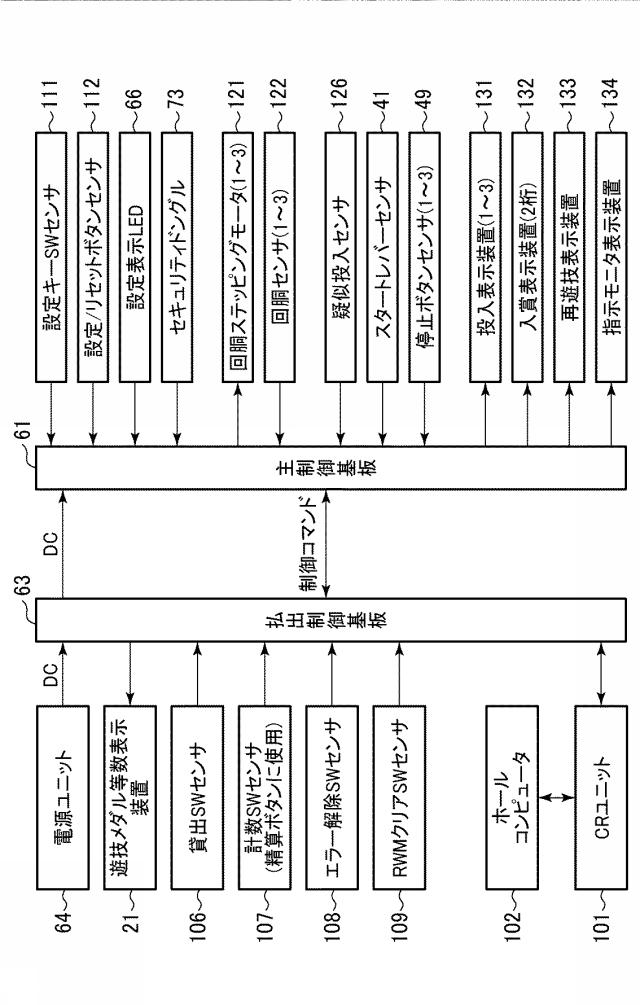

【図5】遊技メダルの払出しに係る主要な構成を示すブロック図である。

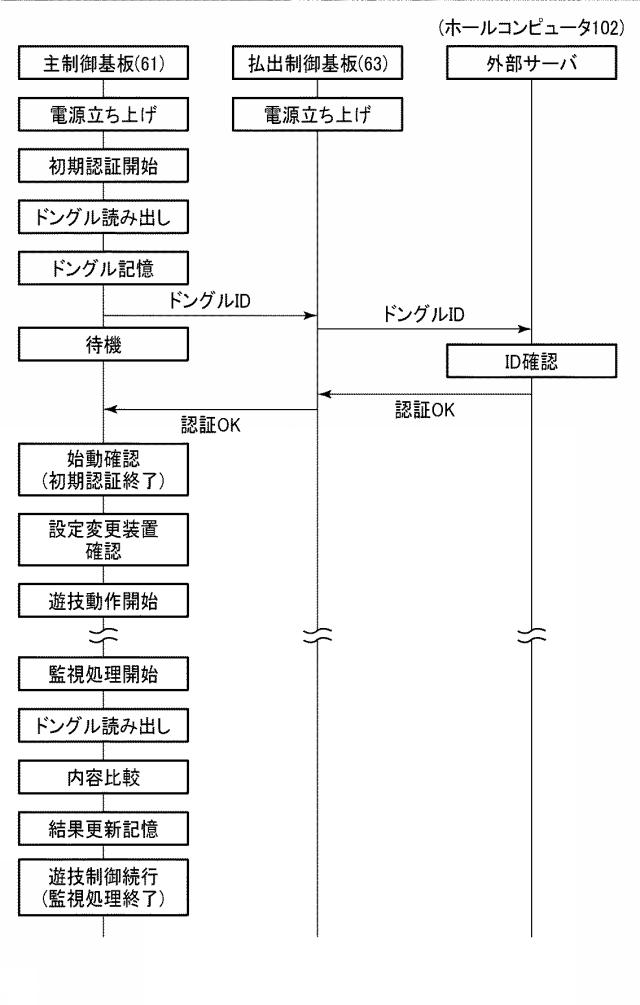

【図6】認証ＯＫとなった場合のコマンドレスポンスと関係機器の主要な処理とを示す説明図である。

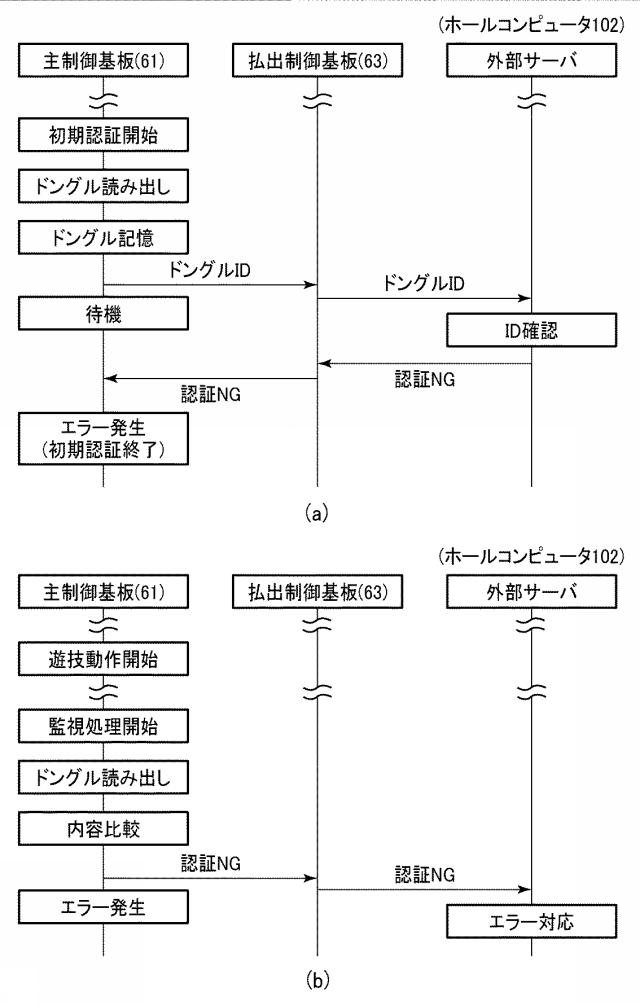

【図7】（ａ）は初期認証において認証ＮＧとなった場合のコマンドレスポンスと関係機器の主要な処理とを示す説明図であり、（ｂ）は監視処理において認証ＮＧとなった場合のコマンドレスポンスと関係機器の主要な処理とを示す説明図である。

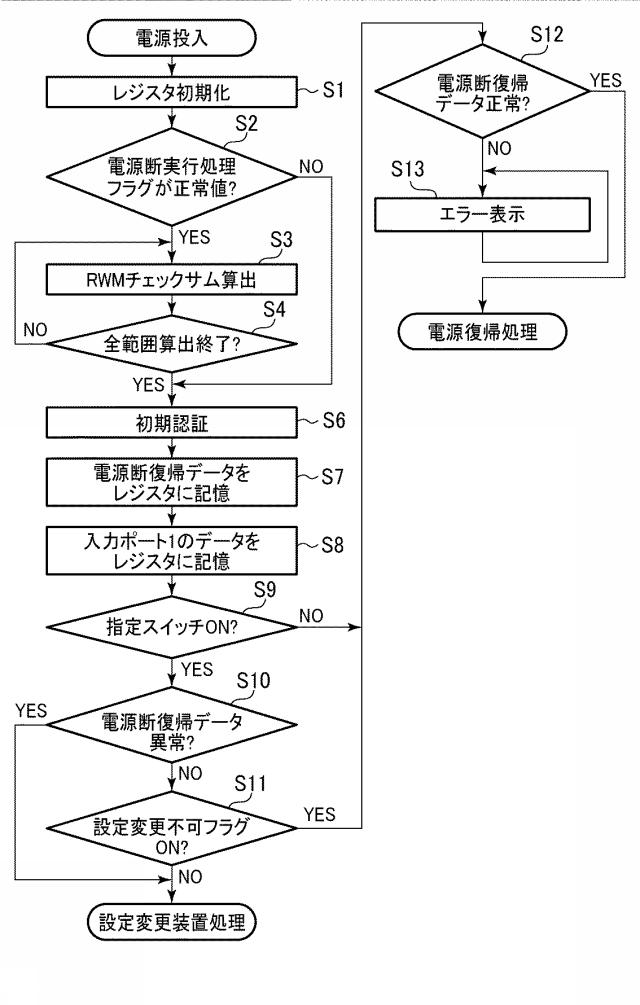

【図8】主制御基板における電源投入時の処理を示すフローチャートである。

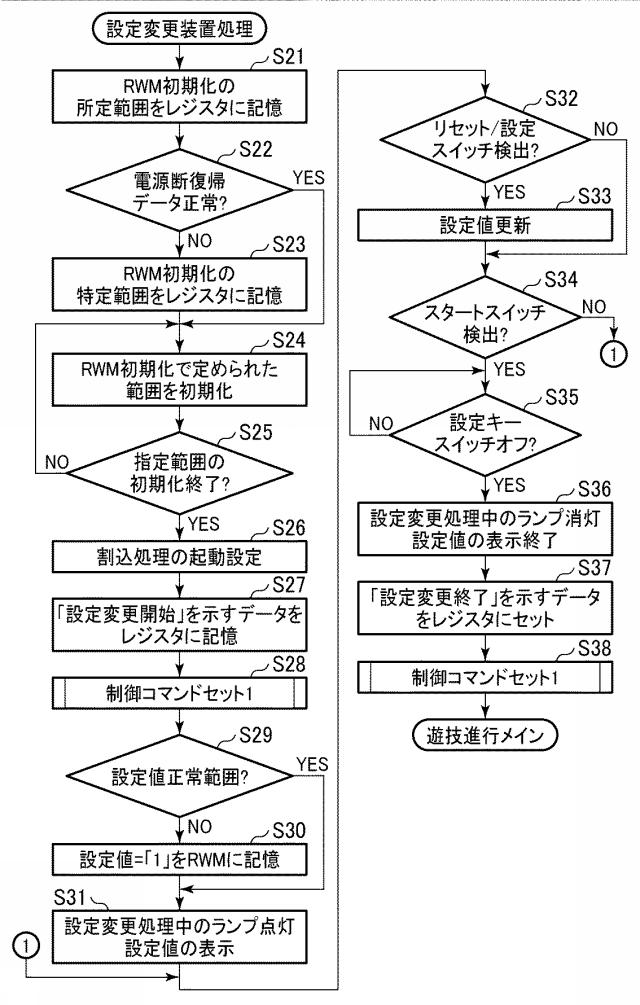

【図9】主制御基板における設定変更装置処理を示すフローチャートである。

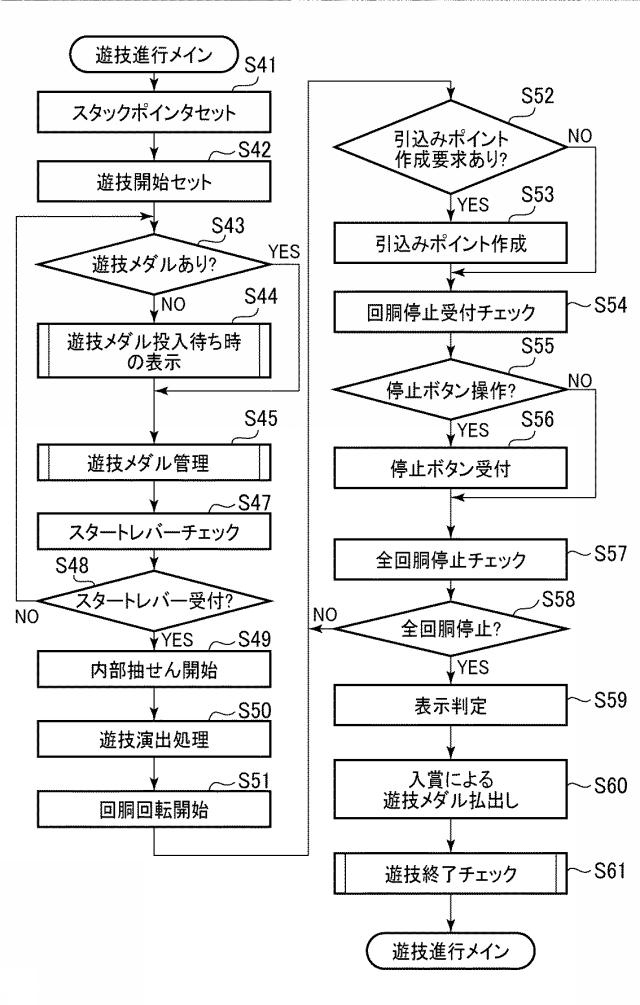

【図10】主制御基板における遊技進行メイン処理を示すフローチャートである。

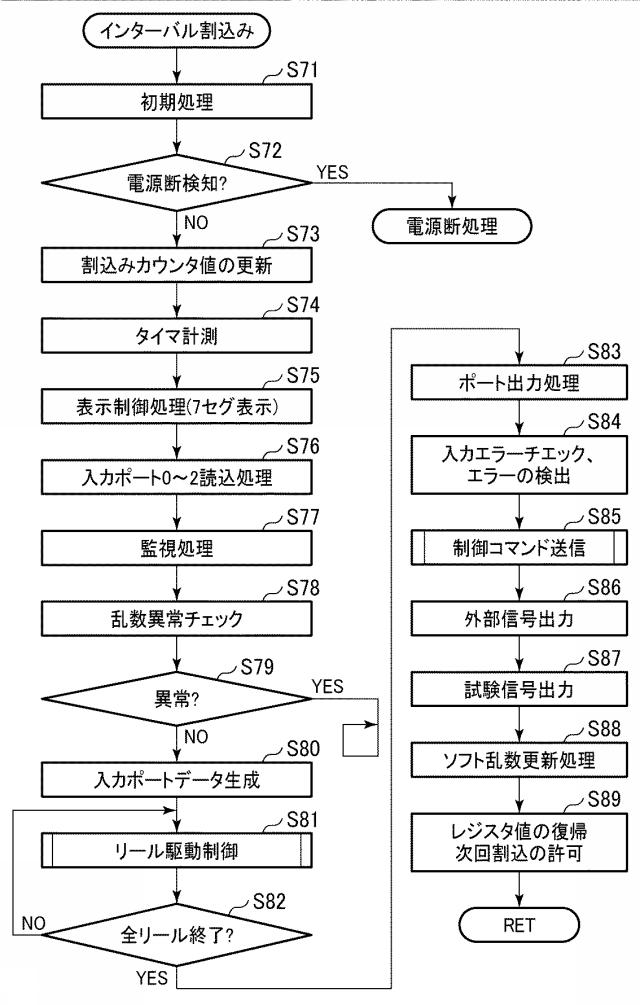

【図11】主制御基板におけるインターバル割込み処理を示すフローチャートである。

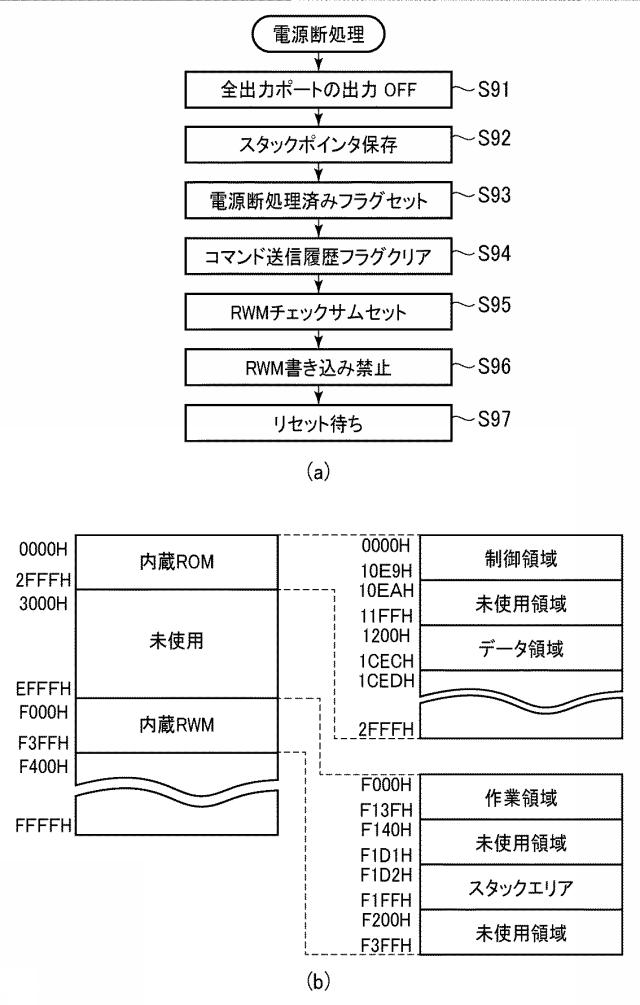

【図12】（ａ）は主制御基板における通常時電源断処理を示すフローチャート、（ｂ）はメインＣＰＵに係るメモリマップを示す説明図である。

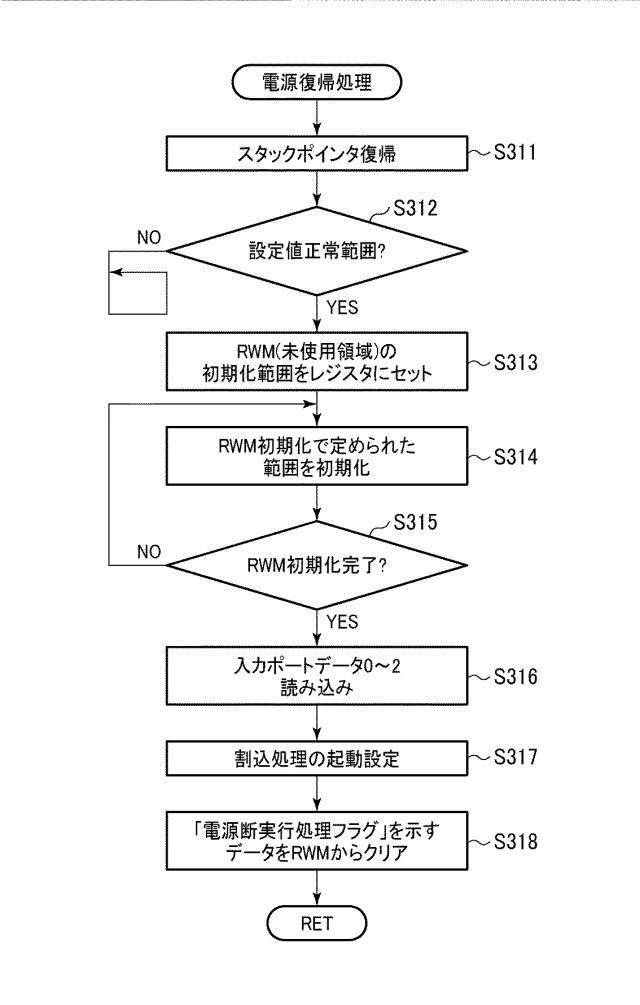

【図13】電源復帰処理を示すフローチャートである。

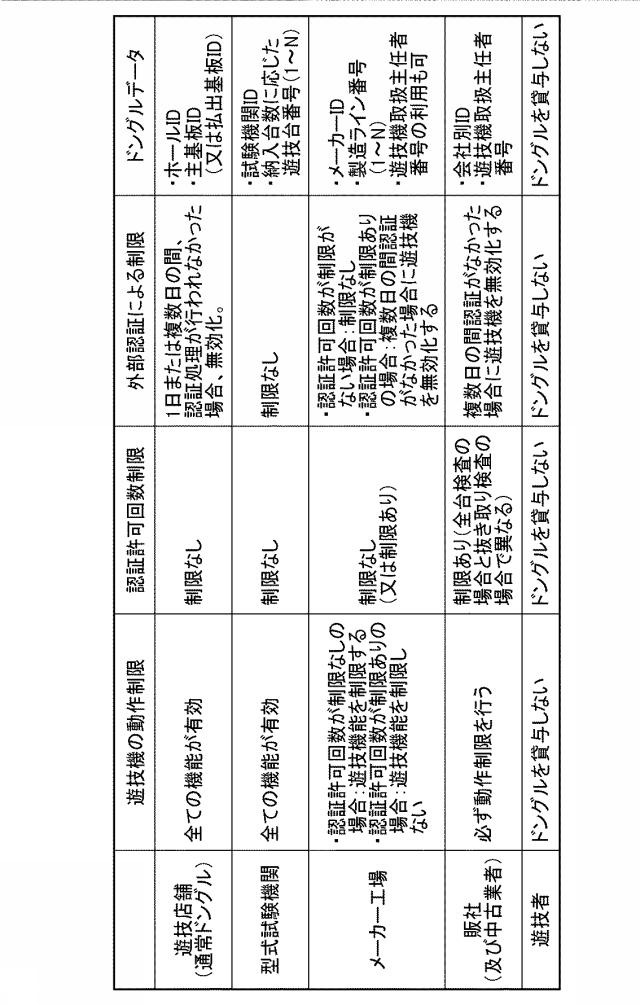

【図14】各遊技機利用者における各種制限を示す図表である。

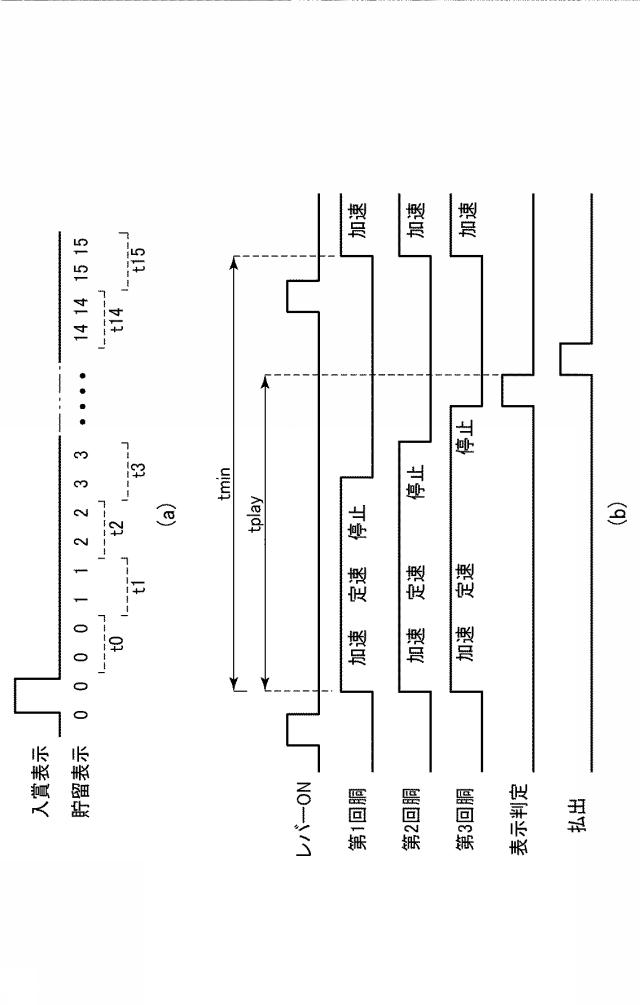

【図15】（ａ）は払出枚数の表示に要する時間を示すタイミングチャート、（ｂ）は最小遊技時間と払出時間との関係を示すタイミングチャートである。

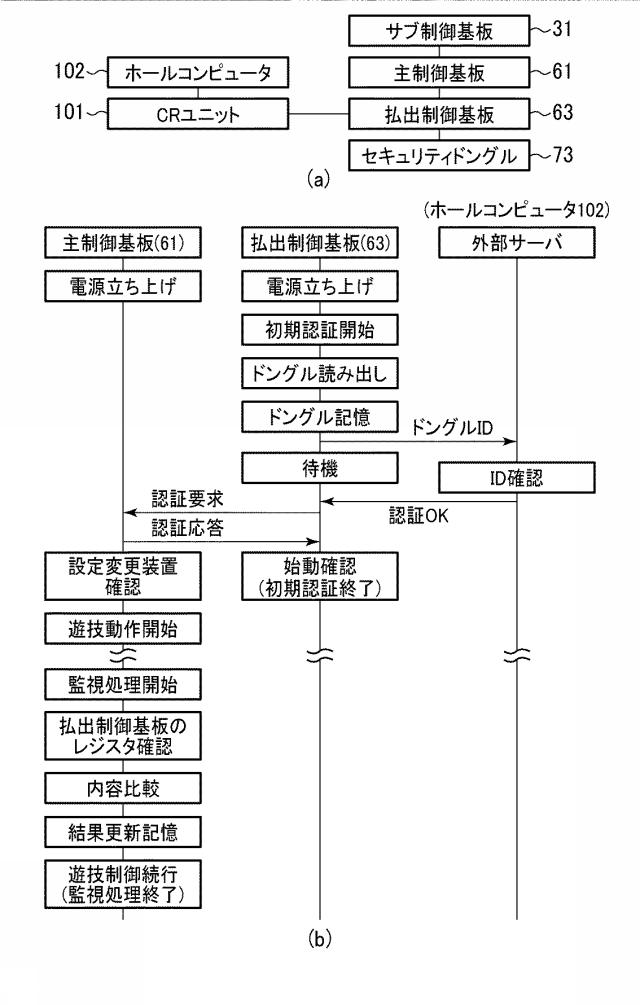

【図16】（ａ）は払出制御基板にドングルを接続した実施例に係る主要な構成を示すブロック図、（ｂ）は払出制御基板にドングルを接続した実施例に係るコマンドレスポンスと関係機器の主要な処理とを示す説明図である。
