技術分野
複数の受光部を有する光電変換層を複数層使用し、これら光電変換層の各受光部から各々読み出した画像信号を処理する画像信号処理方法、画像信号処理装置及び撮像装置
要約特許出願時に添付された[要約書]
【課題】積層型の画像信号を用いながら、画像信号のデータ量を削減することで画像信号の読み出しに要する時間を削減しつつ、偽色の発生も抑制する画像信号処理方法と撮像装置を提供することができる。 【解決手段】1画素に3層以上の光電変換層が基板の上部に積層された積層型固体撮像素子を用いて検出した積層型の画像信号を処理する画像信号処理方法において、前記積層型固体撮像素子の画素毎に、2層の画像信号を読み出す画像信号読出部と、当該画素に積層された光電変換層の検出した3層以上の画像信号と前記画像信号読出部の読み出した2層の読出画像信号との差分の層の画像信号を推定する画像信号推定部と、を有し、前記画像信号推定部にて推定する推定画像信号は、前記画像信号読出部により読み出された前記2層の読出画像信号を用いて推定され、 前記画像信号読出部により読み出された前記2層の読出画像信号は、2組以上の前記光電変換層の組み合わせであることを特徴とする画像信号処理方法。 【選択図】図1
発明が解決しようとする課題[発明の詳細な説明]から抜粋
撮像素子から読み出すデータ量が増えると読み出しに係る時間が延びる。その結果、増えたデータを処理するのに要するために消費電力の増加やローリングシャッタ現象などの課題が生じる。また、高品位の動画や画像を記録しようとすると、データ量が大きくなる。その結果、同様に撮像素子から読み出しに係る時間が延び、消費電力も増大し、ローリングシャッタ現象が発生するなどの課題を有する。
特許文献1に記載された発明は、同一画素で、赤色(R)、緑色(G)、青色(B)の3つの色信号を同時に検出することができる。従って、解像感の低下がない。ベイヤー型固体撮像素子のようにカラーフィルタに対応した色の受光部のみ光を検出し、他の色を補間演算するということがないので、偽色の発生がない。つまり、偽色の発生がなく解像感を残した画像を得られる。一方、特許文献1に記載の積層型固体撮像素子は、1画素で3色を検出することが出来るため、画素数が同じ撮像素子の場合、積層型固体撮像素子の検出する画像信号(以下、積層型の画像信号)はベイヤー型固体撮像素子の検出する画像信号(以下、ベイヤー型の画像信号)よりも情報量が多くなる。よって、画像信号の読み出しに時間がかかる時間が増加してしまうという課題を有する。
また、特許文献2に記載の発明は、ベイヤー型固体撮像素子を用いている。ベイヤー型固体撮像素子は、1画素に1受光部が配置されており、各受光部は赤色(R)、緑色(G)、青色(B)のからフィルタのうち1つが配置され、各受光部がそれぞれ1色の光を検出する。そのため、各受光部の積層されたカラーフィルタ以外の色情報は、周辺受光部の検出した画像信号から補間して演算することで求める。このことから、偽色となってしまうという課題を有する。
本発明は、このような状況を鑑みてなされたものであり、積層型の画像信号を用いながら、画像信号のデータ量を削減することで画像信号の読み出しに要する時間を削減しつつ、偽色の抑制もする画像信号処理方法と画像信号処理装置及び撮像装置を提供することを目的とする。
課題を解決するための手段[発明の詳細な説明]から抜粋
の課題を解決するための第1の発明は、1画素に3層以上の光電変換層が基板の上部に積層された積層型固体撮像素子を用いて検出した積層型の画像信号を処理する画像信号処理方法において、前記積層型固体撮像素子の画素毎に、2層の画像信号を読み出す画像信号読出部と、当該画素に積層された光電変換層の検出した3層以上の画像信号と前記画像信号読出部の読み出した2層の読出画像信号との差分の層の画像信号を推定する・・・ 続きを
知財ポータルサイト IP Force にログインして見る
【発明の効果】
本発明によれば、積層型の画像信号を用いながら、画像信号のデータ量を削減することで画像信号の読み出しに要する時間を削減しつつ、偽色の発生も抑制する画像信号処理方法と画像信号処理装置及び撮像装置を提供することができる。
この発明についての権利主張の範囲[特許請求の範囲]
知財ポータルサイト IP Force にログインして確認する (無料)
この特許公報に記載されている図面[図面の簡単な説明]から抜粋

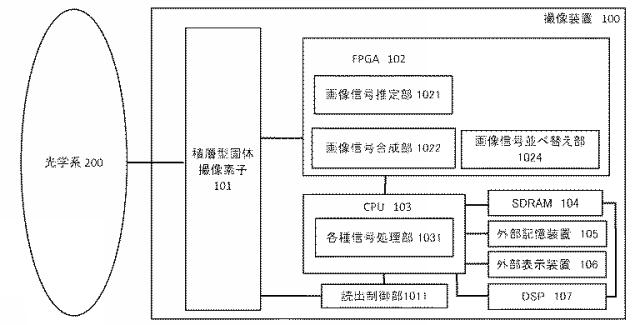

【図1】 本発明に係る画像処理方法を適用した撮像装置の構成を示した構成図である。

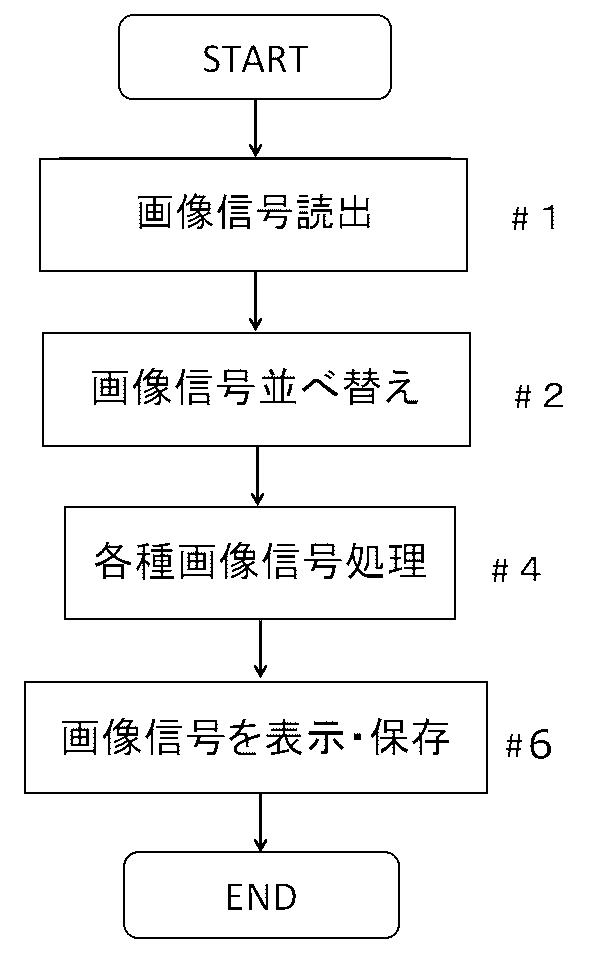

【図2】 本願発明の画像信号の実施例1に関するフローチャートである。

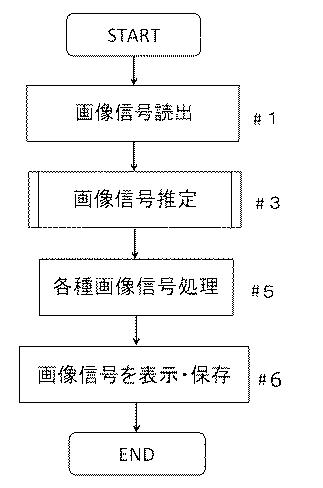

【図3】 本願発明の実施例2に関するフローチャートである。

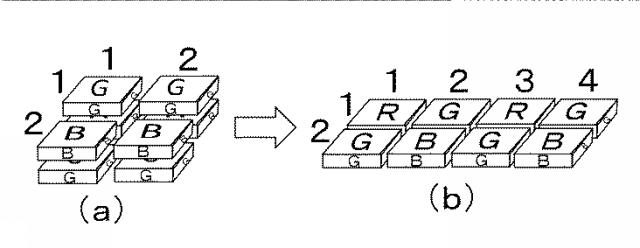

【図4】 画像信号並べ替えを説明する図である
【図5】 画像信号推定を説明するフローチャートである。
【図6】 当該画素と周辺画素について説明する図である。
100 撮像装置
101 積層型固体撮像素子
1011 読出制御部
102 FPGA
1021 画像信号推定部
1022 画像信号合成部
1024 画像信号並べ替え部
103 CPU
1031 各種信号処理部
104 SDRAM
105 外部記憶装置
106 外部表示装置
107 DSP
200 光学系
