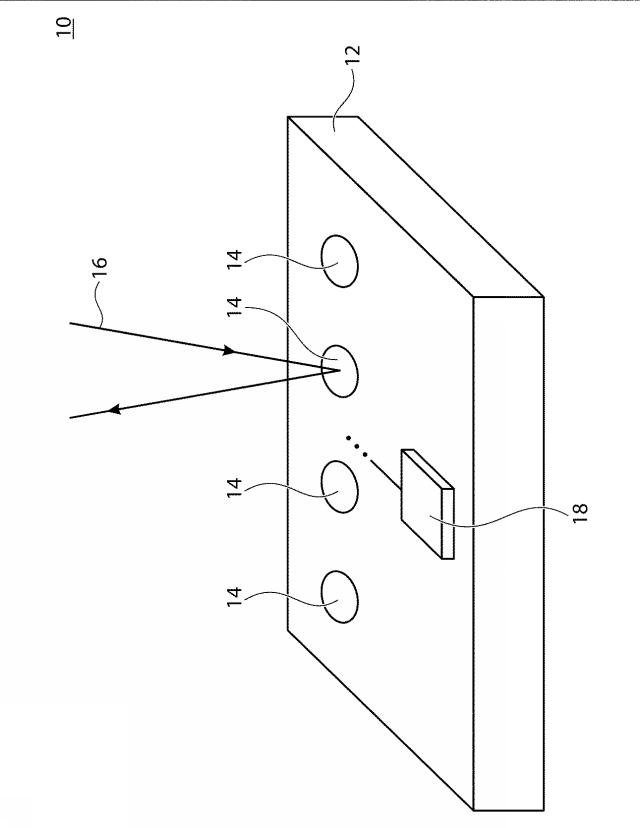

【図1】一実施形態による反射器の概略ブロック図である。

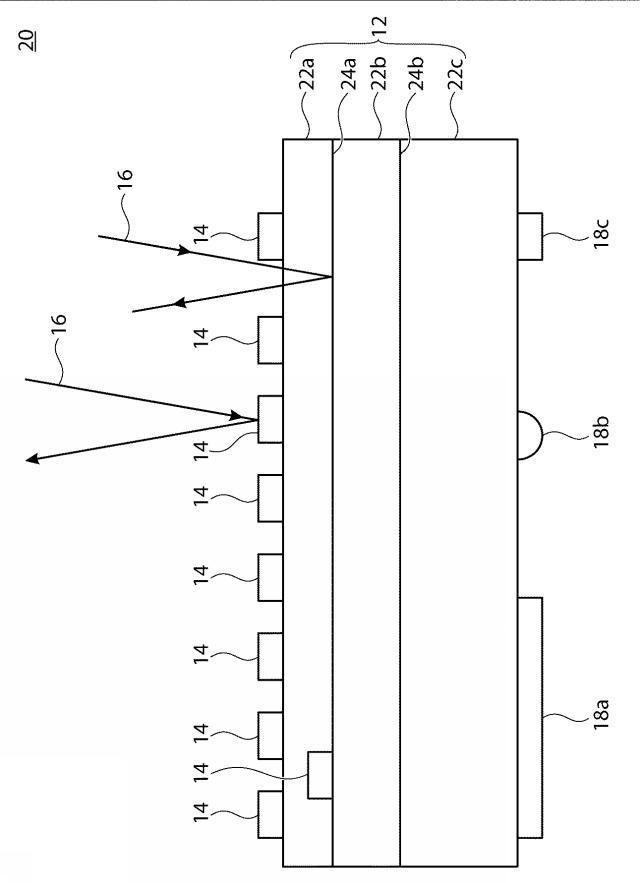

【図2】一実施形態による多層基板を含む基板を有する反射器の概略側面断面図である。

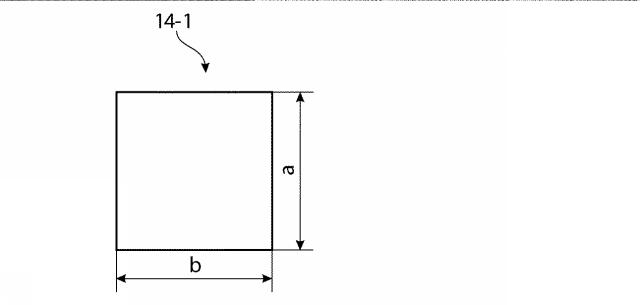

【図3a】一実施形態による矩形として実装される反射器構造の概略上面図である。

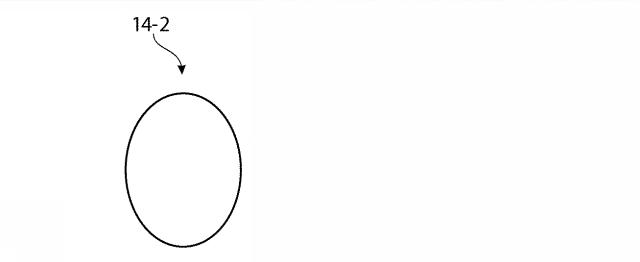

【図3b】一実施形態による楕円形として構成される反射器構造の概略上面図である。

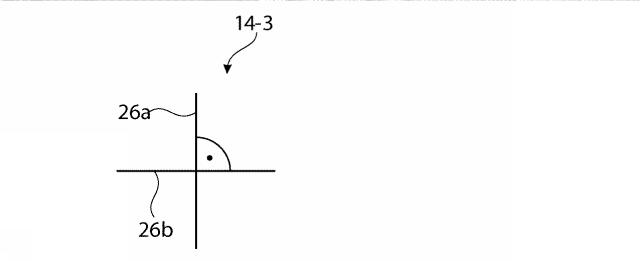

【図3c】一実施形態による２つのダイポール構造の組み合わせとして実装される反射器構造の概略上面図である。

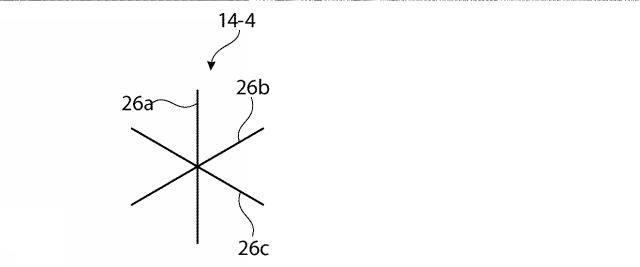

【図3d】一実施形態による互いに一定の角度を成して配置された３つのダイポール構造を含む反射器構造の概略上面図である。

【図4】図１の反射器に対して実施形態によるハウジング部分によって拡張された反射器の概略図である。

【図5】一実施形態による基板がビアを含む反射器の概略側面断面図である。

【図6】一実施形態によるアンテナデバイス、反射器およびアンテナの概略ブロック図である。

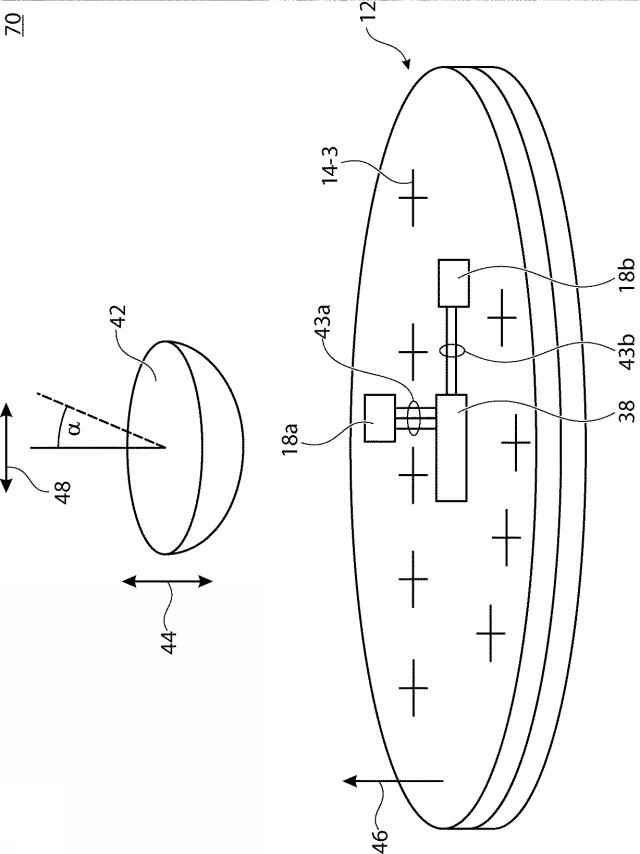

【図7】一実施形態による、図３ｃによる複数の反射器構造が基板上に配置されているアンテナデバイスの概略ブロック図である。

【図8】一実施形態によるホーンアンテナを含むアンテナデバイスの概略ブロック図である。

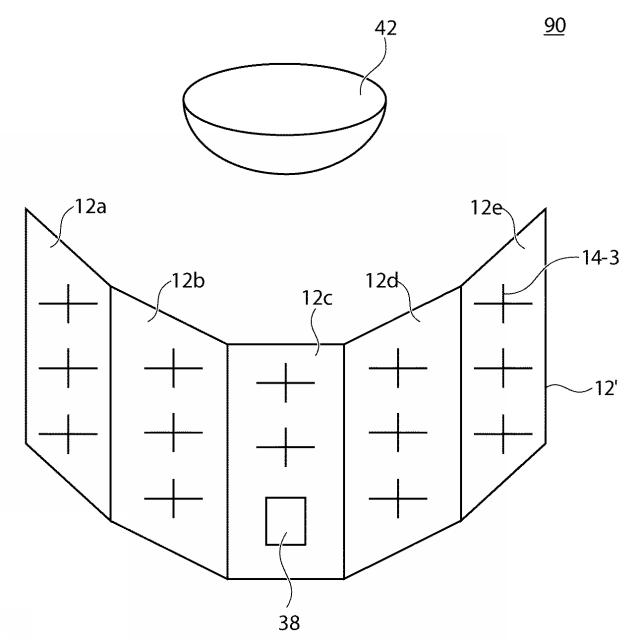

【図9】一実施形態による、基板が非平面形態を含むアンテナデバイスの概略ブロック図である。

【図10】一実施形態による、複数の反射器構造および電気的部分回路が配置された基板の概略上面図である。

【図11】一実施形態による、印加された位相関数の機能を説明するための、図１の反射器の概略側面図である。

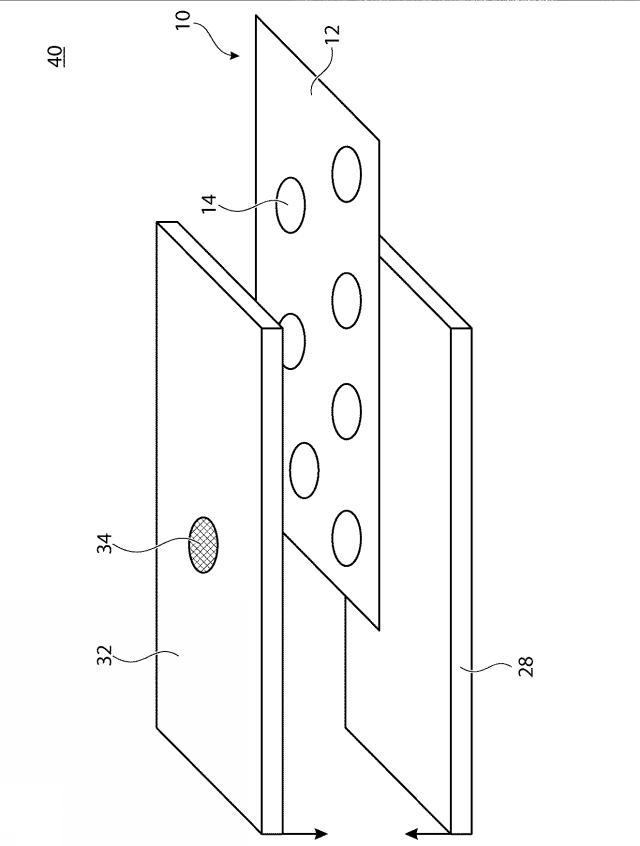

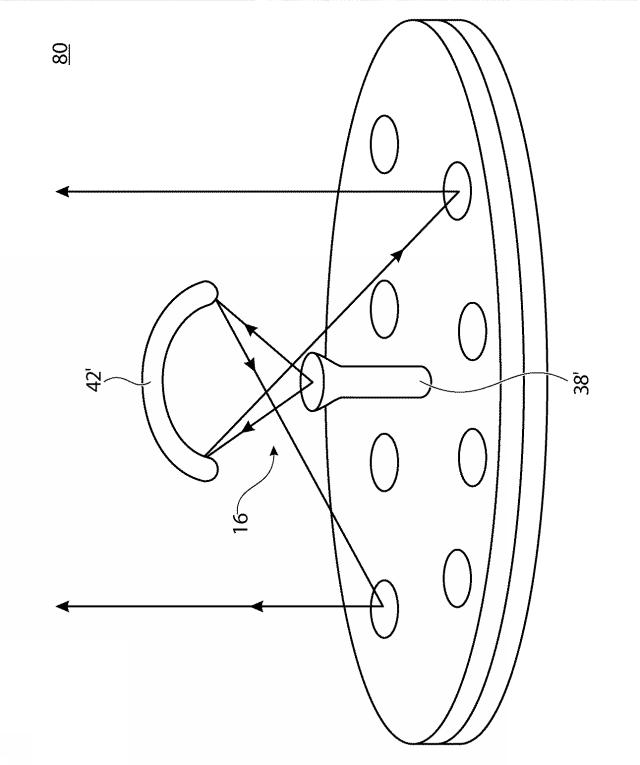

【図12】一実施形態による折り返し反射アレイアンテナとして構成されたアンテナデバイスの概略側面図である。

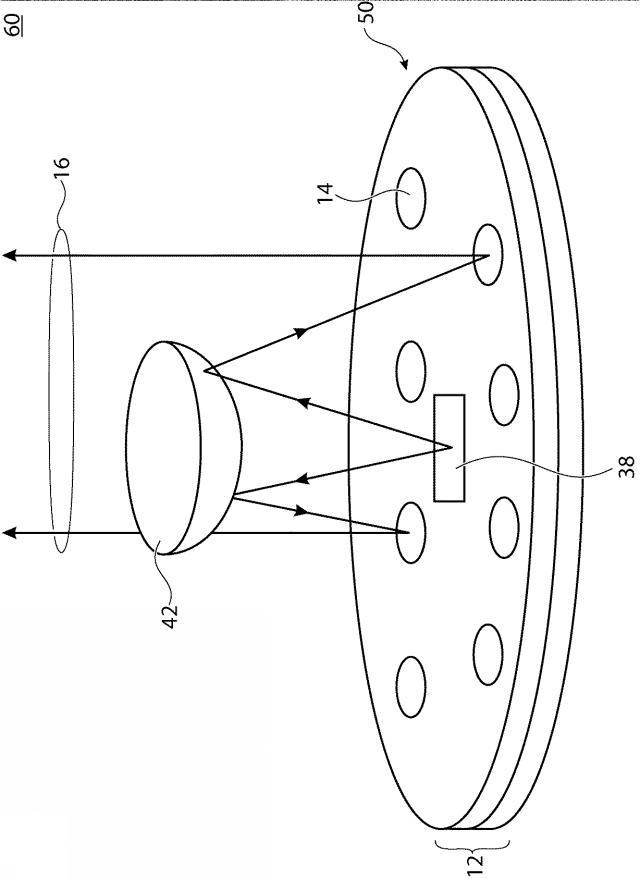

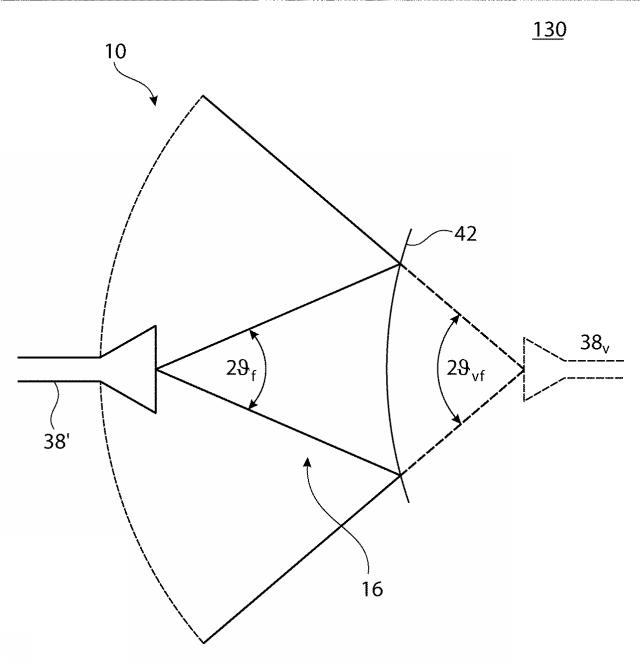

【図13】一実施形態による、図１によるホーンアンテナおよび反射器を含むアンテナデバイスの概略図である。

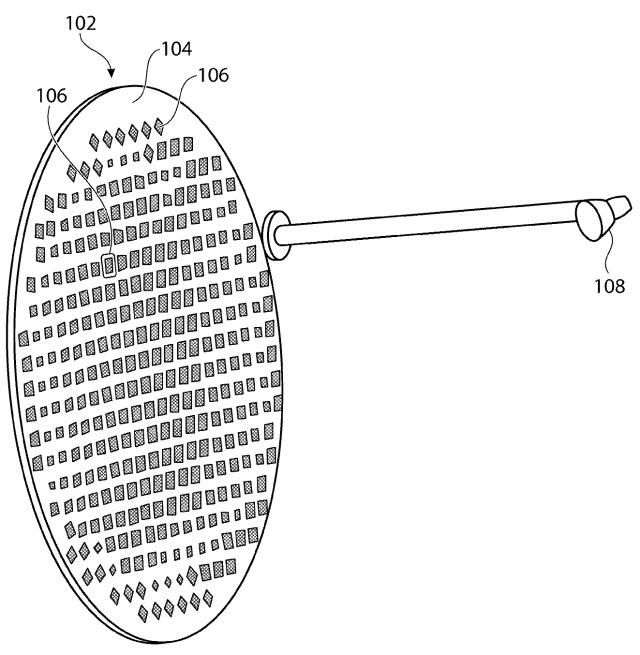

【図14】従来技術による反射アレイの概略図である。
