特開 2020-202669出願番号 特願 2019-108636
集積回路、電源回路
公報発行日 2020年12月17
公報URL https://ipforce.jp/patent-jp-A-2020-202669 ログイン済みの方はこのURLへ
［この特許公報を共有したい場合］あなたがログインしてこの特許公報を表示すれば、他の人はログインしなくてもこのURLで見ることができるようになります。
※ 共同出願を含む
知財ポータルサイト IP Force にログインすれば、この公報の全文を閲覧できます。 ログインはこちら ログイン・ユーザー登録
技術分野
要約特許出願時に添付された[要約書]
【課題】バッファ回路を出力と基板のラインとが短絡しているか否かを判定できる集積回路を提供する。【解決手段】集積回路は、トランジスタをオンするために一方の論理レベルとなり、前記トランジスタをオフするために他方の論理レベルとなる駆動信号を生成する信号生成回路と、前記一方の論理レベルの前記駆動信号に基づいて前記トランジスタをオンするための電圧を端子に発生させ、前記他方の論理レベルの前記駆動信号に基づいて前記トランジスタをオフするための電圧を前記端子に発生させるバッファ回路と、前記駆動信号が前記一方の論理レベルになってから、前記駆動信号が前記他方の論理レベルになるより前の所定のタイミングまでの第１期間が経過したことを検出する検出回路と、前記駆動信号が前記一方の論理レベルになってから前記第１期間が経過したことが検出されると、前記端子が短絡されているか否かを判定する判定回路と、を備える。
【選択図】図２
発明が解決しようとする課題[発明の詳細な説明]から抜粋
近年、従来よりも大きな電力を変換するトランジスタが用いられることがあるため、トランジスタを制御するスイッチング制御ＩＣ内のバッファ回路の駆動能力が向上している。 ところで、バッファ回路の出力と、例えば基板のグランドラインとが短絡すると、非常に大きな電流がバッファ回路に流れてしまうことがある。そして、バッファ回路が過電流による破壊されることを防ぐためには、バッファ回路が動作している際にバッファ回路の出力と、基板のラインとが短絡しているか否かを把握する必要がある。 本発明は、のような従来の問題に鑑みてなされたものであって、その目的は、バッファ回路の出力と基板のラインとが短絡しているか否かを判定できる集積回路を提供することにある。課題を解決するための手段[発明の詳細な説明]から抜粋
この発明についての権利主張の範囲[特許請求の範囲]
知財ポータルサイト IP Force にログインして確認する (無料)
この特許公報に記載されている図面[図面の簡単な説明]から抜粋

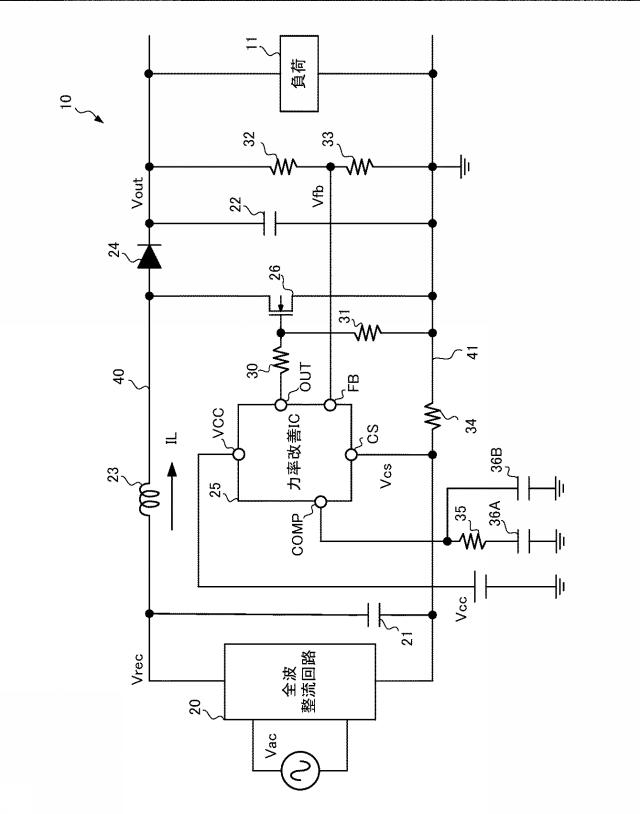

【図1】ＡＣ−ＤＣコンバータ１０の一例を示す図である。

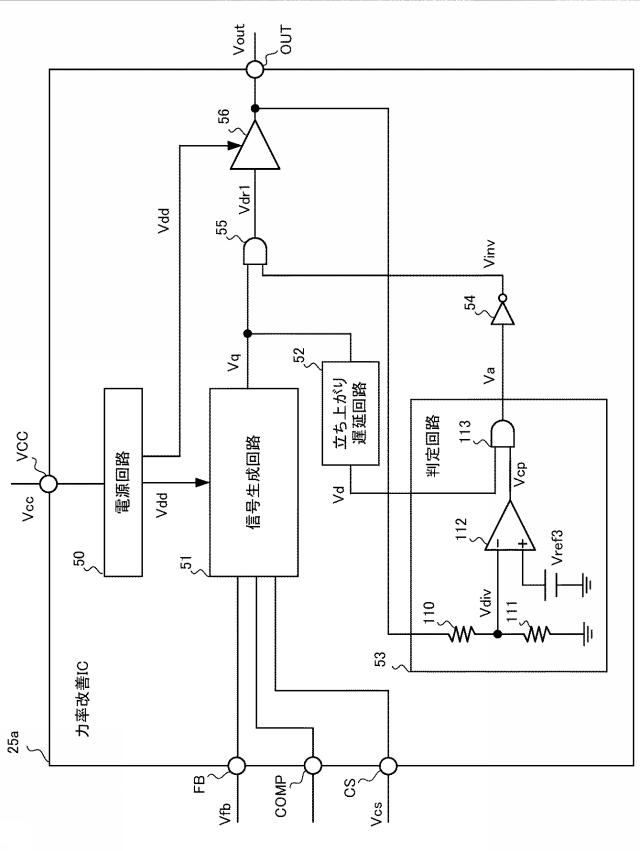

【図2】力率改善ＩＣの第１実施形態の一例を示す図である。

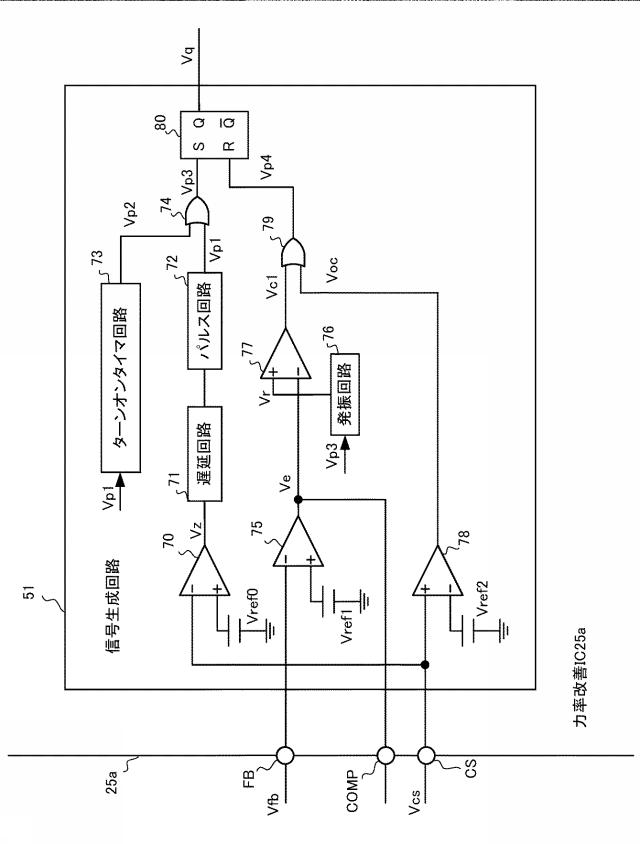

【図3】信号生成回路５１の一例を示す図である。

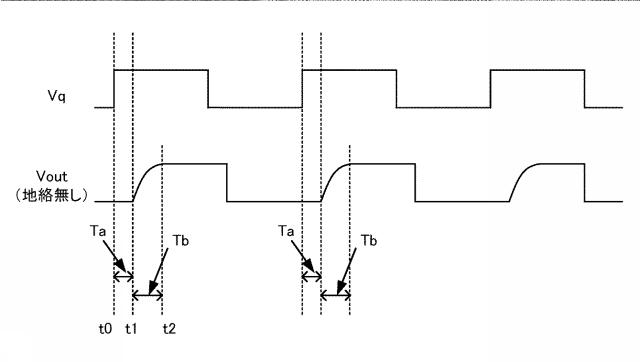

【図4】端子ＯＵＴの電圧Ｖｏｕｔの変化を説明するための図である。

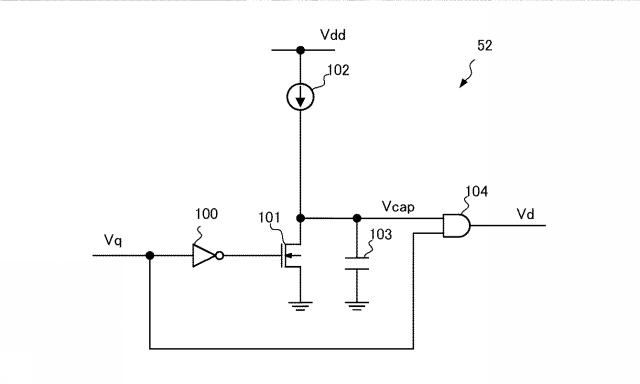

【図5】立ち上がり遅延回路５２の一例を示す図である。

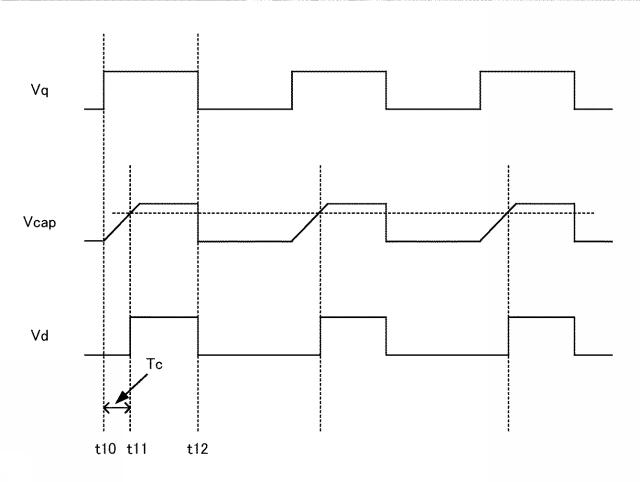

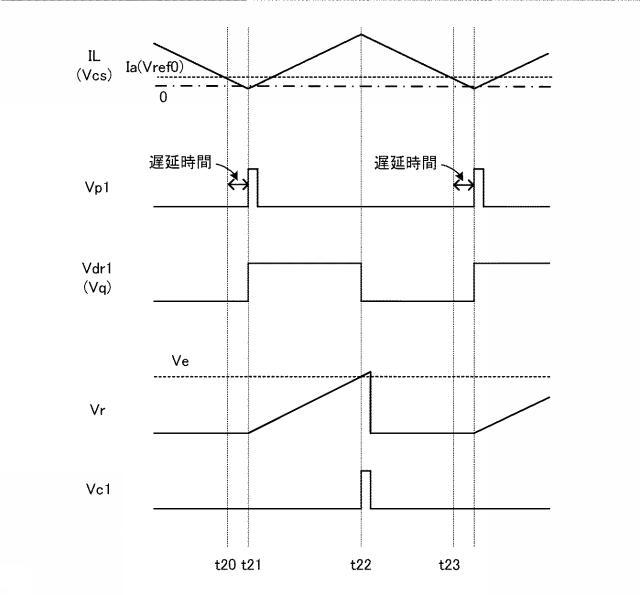

【図6】立ち上がり遅延回路５２の動作を説明するための図である。

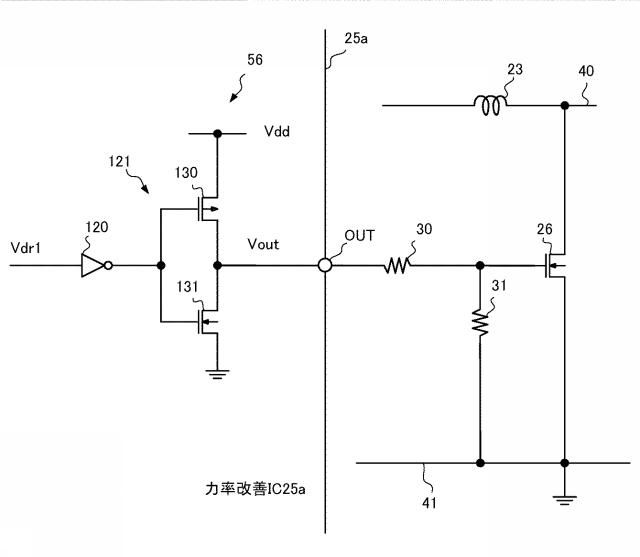

【図7】バッファ回路５６の一例を示す図である。
【図8】力率改善ＩＣ２５ａの動作を説明するための図である。
【図9】地絡が発生した場合の力率改善ＩＣ２５ａの動作を説明するための図である。

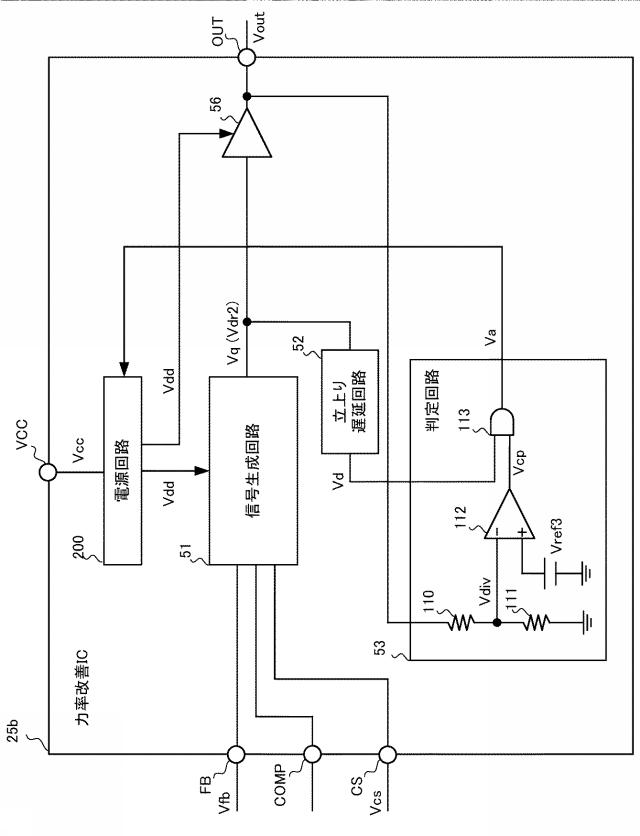

【図10】力率改善ＩＣの第２実施形態の一例を示す図である。

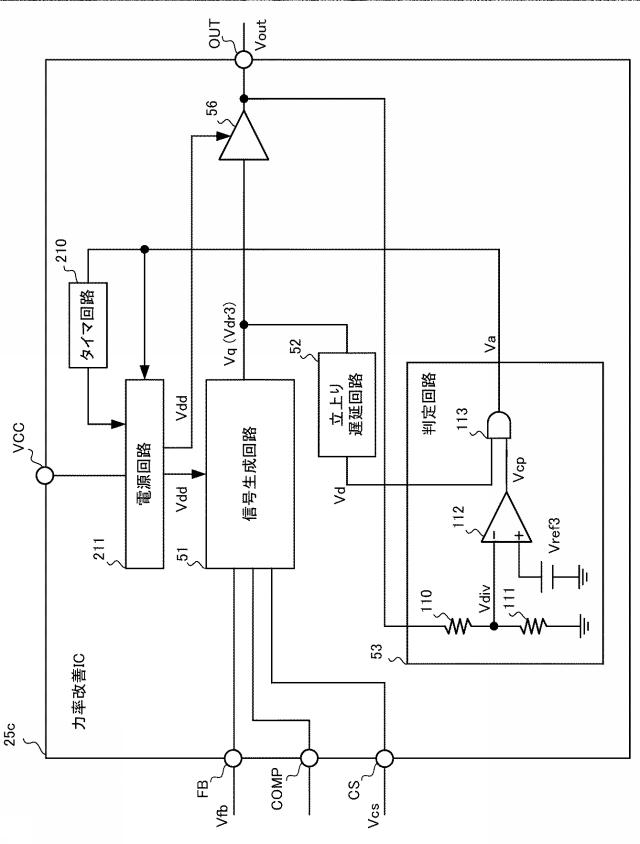

【図11】力率改善ＩＣの第３実施形態の一例を示す図である。

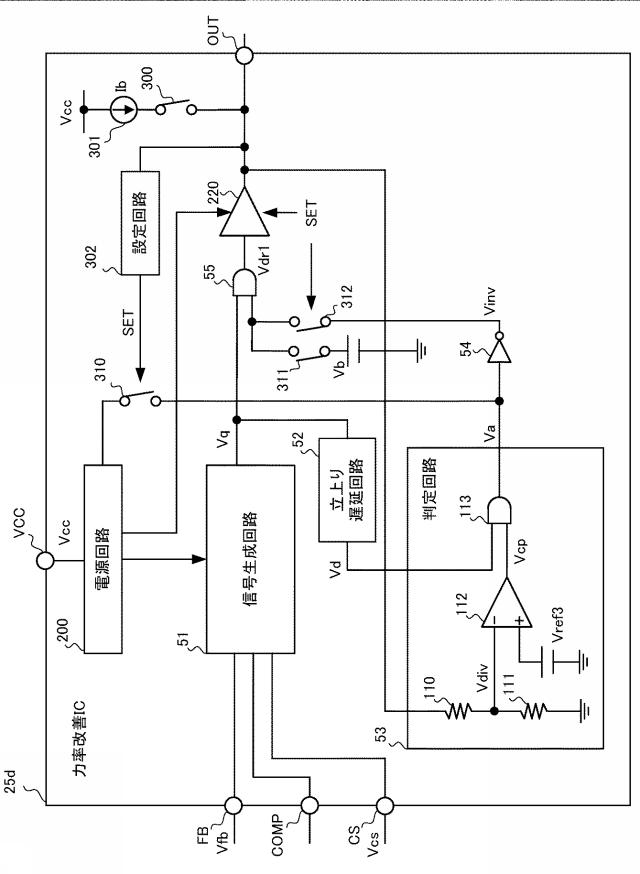

【図12】力率改善ＩＣの第４実施形態の一例を示す図である。

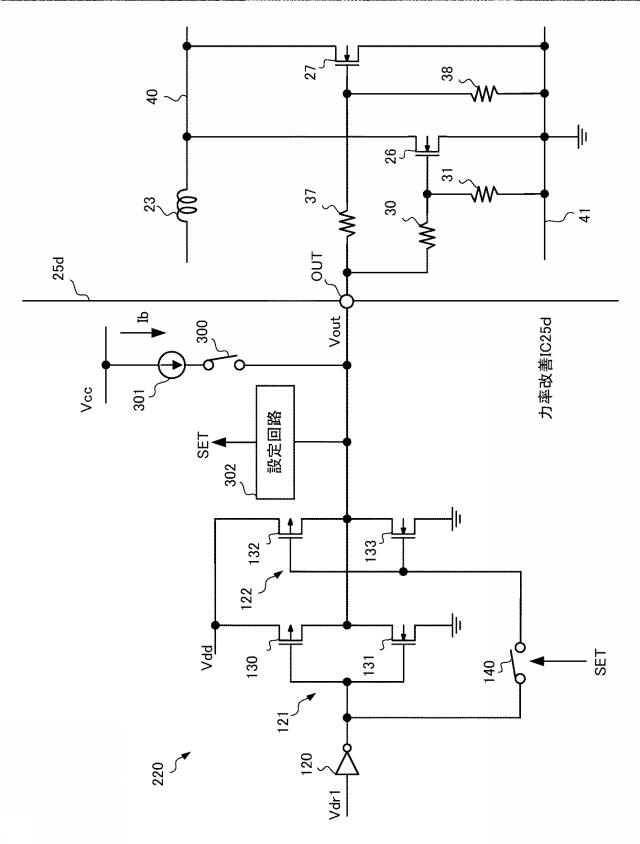

【図13】バッファ回路２２０と外付け回路の詳細を説明するための図である。

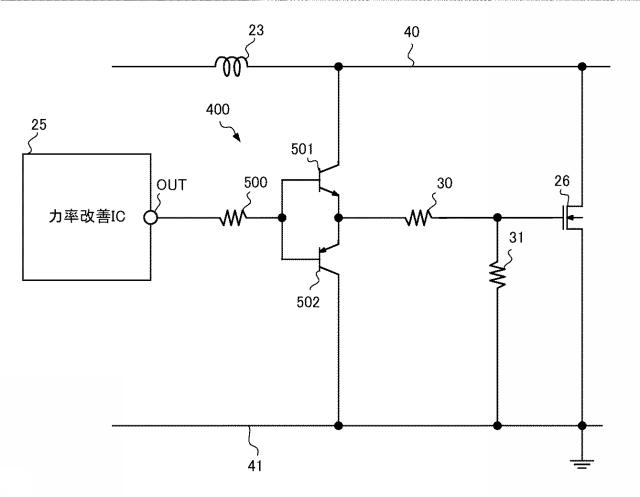

【図14】外付けのバッファ回路の一例を説明するための図である。
選択図 図2出願人が指定した本件の代表的な図
