特許 5651776 ユーザタッチ操作モード適応方法および装置

(19)【発行国】日本国特許庁(JP)

(12)【公報種別】特許公報(B2)

(11)【特許番号】5651776

(24)【登録日】2014年11月21日

(45)【発行日】2015年1月14日

(54)【発明の名称】ユーザタッチ操作モード適応方法および装置

(51)【国際特許分類】

   G06F 3/041 20060101AFI20141218BHJP

   G06F 3/0488 20130101ALI20141218BHJP

【ＦＩ】

   G06F3/041 595

   G06F3/048 620

【請求項の数】13

【全頁数】17

(21)【出願番号】特願2013-522096(P2013-522096)

(86)(22)【出願日】2011年9月29日

(65)【公表番号】特表2013-532876(P2013-532876A)

(43)【公表日】2013年8月19日

(86)【国際出願番号】CN2011080323

(87)【国際公開番号】WO2012041237

(87)【国際公開日】20120405

【審査請求日】2013年2月4日

(31)【優先権主張番号】201010506145.0

(32)【優先日】2010年9月30日

(33)【優先権主張国】CN

(73)【特許権者】

【識別番号】509248235

【氏名又は名称】ファーウェイ デバイス カンパニー リミテッド

(74)【代理人】

【識別番号】100079049

【弁理士】

【氏名又は名称】中島 淳

(74)【代理人】

【識別番号】100084995

【弁理士】

【氏名又は名称】加藤 和詳

(74)【代理人】

【識別番号】100085279

【弁理士】

【氏名又は名称】西元 勝一

(72)【発明者】

【氏名】チョウ インジュン

【審査官】 円子 英紀

(56)【参考文献】

【文献】 特開２００７−０８２０２０（ＪＰ，Ａ）

【文献】 特開２０１０−１４６２７９（ＪＰ，Ａ）

【文献】 特開平１１−２７２４２１（ＪＰ，Ａ）

【文献】 特表２０１０−５１５９８０（ＪＰ，Ａ）

(58)【調査した分野】（Int.Cl.，ＤＢ名）

Ｇ０６Ｆ ３／０４１

Ｇ０６Ｆ ３／０４８−３／０４８９

(57)【特許請求の範囲】

【請求項1】

タッチアクションを受信し、前記タッチアクションのタッチ・プレス座標およびタッチ・アップリフト座標に応じて前記タッチアクションのタッチ範囲値を取得し、
前記タッチアクションの前記タッチ範囲値を、タッチ・クリック・モードとタッチ・スライド・モードとを区別する範囲閾値と比較し、前記範囲閾値が、タッチ・スライド・モードにおけるスライド・アクションの範囲値とタッチ・クリック・モードにおけるクリック・アクションの範囲値とに基づいて、ユーザ操作習慣に応じて予め設定されること、
を含み、
前記比較に基づき、前記タッチ範囲値が前記範囲閾値より大きい場合、前記タッチアクションはタッチ・スライド・モードであると決定し、前記タッチ範囲値が前記範囲閾値以下である場合、前記タッチアクションはタッチ・クリック・モードであると決定する、
ユーザタッチ操作モード適応方法。

【請求項2】

前記タッチアクションを受信したとき、前記タッチアクションのタッチ・プレス時点およびタッチ・アップリフト時点に応じて前記タッチアクションのアクション時間を取得し、
前記タッチアクションが前記タッチ・クリック・モードである場合、前記タッチアクションの前記アクション時間を、ユーザ操作習慣に応じて設定される第１の時間閾値であって、タッチ・クリック・アクションとタッチ・ロングプレス・アクションとを区別する第１の時間閾値と比較すること、
をさらに含み、
前記アクション時間が前記第１の時間閾値より大きい場合、前記タッチアクションはタッチ・ロングプレス・アクションであり、前記アクション時間が前記第１の時間閾値以下である場合、前記タッチアクションはタッチ・クリック・アクションである、
請求項１に記載の方法。

【請求項3】

前記タッチアクションを受信したとき、前記タッチアクションのタッチ・プレス時点および前記タッチアクション前のタッチ・クリック・アクションのタッチ・アップリフト時点に応じて、前記タッチアクションと前記タッチアクション前の前記タッチ・クリック・アクションとの間の時間間隔を取得し、
前記タッチアクションが前記タッチ・クリック・アクションである場合、前記タッチアクションと前記タッチアクション前の前記タッチ・クリック・アクションとの間の前記時間間隔を、ユーザ操作習慣に応じて設定される第２の時間閾値であって、タッチ・シングルクリック・アクションとタッチ・ダブルクリック・アクションとを区別する第２の時間閾値と比較すること、
をさらに含み、
前記時間間隔が前記第２の時間閾値より大きい場合、前記タッチアクションはタッチ・シングルクリック・アクションであり、前記時間間隔が前記第２の時間閾値以下である場合、前記タッチアクションはタッチ・ダブルクリック・アクションである、
請求項２に記載の方法。

【請求項4】

前記タッチ・クリック・モードにおける個々のアクションのタッチ・プレス座標およびタッチ・アップリフト座標を収集し、前記タッチ・プレス座標および前記タッチ・アップリフト座標に応じて前記タッチ・クリック・モードにおける個々のアクションの範囲値を取得し、前記タッチ・クリック・モードにおける中の前記アクションの平均範囲値を計算し、
前記タッチ・スライド・モードにおける個々のアクションのタッチ・プレス座標およびタッチ・アップリフト座標を収集し、前記タッチ・プレス座標および前記タッチ・アップリフト座標に応じて前記タッチ・スライド・モードにおける個々のアクションの範囲値を取得し、前記タッチ・スライド・モード中の前記アクションの平均範囲値を計算し、
前記タッチ・クリック・モードにおける前記アクションの前記平均範囲値および前記タッチ・スライド・モードにおける前記アクションの前記平均範囲値に応じて、前記タッチ・クリック・モードと前記タッチ・スライド・モードとを区別する前記範囲閾値を設定すること、
をさらに含む、請求項１から３のいずれか１項に記載の方法。

【請求項5】

個々のタッチ・クリック・アクションのタッチ・プレス時点およびタッチ・アップリフト時点を収集し、前記タッチ・プレス時点および前記タッチ・アップリフト時点に応じて個々のタッチ・クリック・アクションのアクション時間を取得し、前記タッチ・クリック・アクションの平均アクション時間を計算し、
個々のタッチ・ロングプレス・アクションのタッチ・プレス時点およびタッチ・アップリフト時点を収集し、前記タッチ・プレス時点および前記タッチ・アップリフト時点に応じて個々のタッチ・ロングプレス・アクションのアクション時間を取得し、前記タッチ・ロングプレス・アクションの平均アクション時間を計算し、
前記タッチ・クリック・アクションの前記平均アクション時間および前記タッチ・ロングプレス・アクションの前記平均アクション時間に応じて、前記タッチ・クリック・アクションと前記タッチ・ロングプレス・アクションとを区別する第１の時間閾値を設定すること、
をさらに含む、請求項４に記載の方法。

【請求項6】

前記タッチ・クリック・アクションが前記タッチ・ダブルクリック・アクションである場合、個々のタッチ・クリック・アクションの前記タッチ・プレス時点および前記タッチ・アップリフト時点を収集することは、
個々のタッチ・ダブルクリック・アクションの第１のタッチ・アップリフト時点および第２のタッチ・プレス時点を収集し、前記第１のタッチ・アップリフト時点および前記第２のタッチ・プレス時点に応じて、前記タッチ・ダブルクリック・アクション中の２回の連続するクリック・アクションの間の時間間隔を取得し、平均時間間隔を計算し、
前記平均時間間隔に応じて、前記タッチ・シングルクリック・アクションと前記タッチ・ダブルクリック・アクションとを区別する前記第２の時間閾値を設定すること、
を含む、請求項５に記載の方法。

【請求項7】

タッチアクションを受信するよう構成されている受信ユニットと、
前記受信ユニットによって受信された前記タッチアクションのタッチ・プレス座標およびタッチ・アップリフト座標に応じて、前記タッチアクションのタッチ範囲値を取得するよう構成されている第１の実行ユニットと、
前記第１の実行ユニットによって取得された前記タッチアクションの前記タッチ範囲値を、タッチ・クリック・モードとタッチ・スライド・モードとを区別する範囲閾値と比較するよう構成され、前記範囲閾値が、タッチ・スライド・モードにおけるスライド・アクションの範囲値とタッチ・クリック・モードにおけるクリック・アクションの範囲値とに基づいて、ユーザ操作習慣に応じて予め設定されている第１の比較ユニットと、
前記比較に基づき、前記タッチ範囲値が前記範囲閾値より大きい場合、前記タッチアクションがタッチ・スライド・モードであると決定し、前記タッチ範囲値が前記範囲閾値以下である場合、前記タッチアクションがタッチ・クリック・モードであると決定するよう構成されている第１の結果ユニットと、
を備える、ユーザタッチ操作モード適応装置。

【請求項8】

前記受信ユニットによって受信された前記タッチアクションのタッチ・プレス時点およびタッチ・アップリフト時点に応じて、前記タッチアクションのアクション時間を取得するよう構成されている第２の実行ユニットと、
前記第１の結果ユニットが前記タッチアクションはタッチ・クリック・モードであると決定した場合、前記タッチアクションの前記アクション時間を、ユーザ操作習慣に応じて設定される第１の時間閾値であって、タッチ・クリック・アクションとタッチ・ロングプレス・アクションとを区別する第１の時間閾値と比較するよう構成されている第２の比較ユニットと、
前記アクション時間が前記第１の時間閾値より大きい場合、前記タッチアクションはタッチ・ロングプレス・アクションであると決定し、前記アクション時間が前記第１の時間閾値以下である場合、前記タッチアクションはタッチ・クリック・アクションであると決定するよう構成されている第２の結果ユニットと、
を備える、請求項７に記載の装置。

【請求項9】

前記受信ユニットによって受信された前記タッチアクションのタッチ・プレス時点および前記タッチアクション前のタッチ・クリック・アクションのタッチ・アップリフト時点に応じて、前記タッチアクションと前記タッチアクション前の前記タッチ・クリック・アクションとの間の時間間隔を取得するよう構成されている第３の実行ユニットと、
前記第２の結果ユニットが前記タッチアクションは前記タッチ・クリック・アクションであると決定した場合、前記タッチアクションと前記タッチアクション前の前記タッチ・クリック・アクションとの間の前記時間間隔を、ユーザ操作習慣に応じて設定される第２の時間閾値であって、タッチ・シングルクリック・アクションとタッチ・ダブルクリック・アクションとを区別する第２の時間閾値と比較するよう構成されている第３の比較ユニットと、
前記時間間隔が前記第２の時間閾値より大きい場合、前記タッチアクションはタッチ・シングルクリック・アクションであると決定し、前記時間間隔が前記第２の時間閾値以下である場合、前記タッチアクションはタッチ・ダブルクリック・アクションであると決定するよう構成されている第３の結果ユニットと、
をさらに備える、請求項８に記載の装置。

【請求項10】

前記タッチ・クリック・モードにおける個々のアクションのタッチ・プレス座標およびタッチ・アップリフト座標を収集し、前記タッチ・プレス座標および前記タッチ・アップリフト座標に応じて前記タッチ・クリック・モードにおける個々のアクションの範囲値を取得し、前記タッチ・クリック・モードにおける前記アクションの平均範囲値を計算するよう構成されている第１の収集ユニットと、
前記タッチ・スライド・モードにおける個々のアクションのタッチ・プレス座標およびタッチ・アップリフト座標を収集し、前記タッチ・プレス座標および前記タッチ・アップリフト座標に応じて前記タッチ・スライド・モードにおける個々のアクションの範囲値を取得し、前記タッチ・スライド・モードにおける前記アクションの平均範囲値を計算するよう構成されている第２の収集ユニットと、
前記第１の収集ユニットによって取得された前記タッチ・クリック・モードにおける前記アクションの前記平均範囲値および前記第２の収集ユニットによって取得された前記タッチ・スライド・モードにおける前記アクションの前記平均範囲値に応じて、前記タッチ・クリック・モードと前記タッチ・スライド・モードとを区別する前記範囲閾値を設定する第１の設定ユニットと、
をさらに備える、請求項７から９のいずれか１項に記載の装置。

【請求項11】

個々のタッチ・クリック・アクションのタッチ・プレス時点およびタッチ・アップリフト時点を収集し、前記タッチ・プレス時点および前記タッチ・アップリフト時点に応じて個々のタッチ・クリック・アクションのアクション時間を取得し、前記タッチ・クリック・アクションの平均アクション時間を計算するよう構成されている第３の収集ユニットと、
個々のタッチ・ロングプレス・アクションのタッチ・プレス時点およびタッチ・アップリフト時点を収集し、前記タッチ・プレス時点および前記タッチ・アップリフト時点に応じて個々のタッチ・ロングプレス・アクションのアクション時間を取得し、前記タッチ・ロングプレス・アクションの平均アクション時間を計算するよう構成されている第４の収集ユニットと、
前記第３の収集ユニットによって取得された前記タッチ・クリック・アクションの前記平均アクション時間および前記第４の収集ユニットによって取得された前記タッチ・ロングプレス・アクションの前記平均アクション時間に応じて、前記タッチ・クリック・アクションと前記タッチ・ロングプレス・アクションとを区別する第１の時間閾値を設定するよう構成されている第２の設定ユニットと、
をさらに備える、請求項１０に記載の装置。

【請求項12】

前記タッチ・クリック・アクションが前記タッチ・ダブルクリック・アクションである場合、前記第３の収集ユニットは、個々のタッチ・ダブルクリック・アクションの第１のタッチ・アップリフト時点および第２のタッチ・プレス時点を収集し、前記第１のタッチ・アップリフト時点および前記第２のタッチ・プレス時点に応じて、前記タッチ・ダブルクリック・アクション中の２回の連続するクリック・アクションの間の時間間隔を取得し、平均時間間隔を計算するようさらに構成され、
前記装置は、前記第３の収集ユニットによって取得された前記平均時間間隔に応じて、前記タッチ・シングルクリック・アクションと前記タッチ・ダブルクリック・アクションとを区別する前記第２の時間閾値を設定するよう構成されている第３の設定ユニットをさらに備える、
請求項１１に記載の装置。

【請求項13】

請求項７から１２のいずれか１項に記載のユーザタッチ操作モード適応装置を備える、タッチスクリーン端末。

【発明の詳細な説明】

【技術分野】

【0001】

本発明は、タッチスクリーン端末の分野に関し、特に、ユーザタッチ操作モード適応方法および装置に関する。

【背景技術】

【0002】

現在のところ、市場におけるタッチスクリーン端末は、たとえば、タッチ式携帯電話機、タッチ式ＭＰ３、およびタッチ式ノートブックを含む。タッチスクリーン端末では、ユーザタッチ操作モードは、タッチ・スライド・モードおよびタッチ・クリック・モードを含み、タッチ・スライド・モードは、タッチスクリーン上でのユーザのタッチ・スライドであり、タッチ・クリック・モードは、タッチスクリーン上でのユーザのタッチ・シングルクリックまたはタッチ・ダブルクリックである。ユーザのタッチアクションを受け取った後、タッチスクリーン端末は、端末内に設定された固有の閾値に応じてタッチアクションのモードを決定する。たとえば、タッチスクリーン型携帯電話機の携帯電話機イベントプロセッサでは、１５画素がタッチ・クリック・モードおよびタッチ・スライド・モードを決定する閾値として広く使用される。タッチ・プレス・イベントが最初に受信され、次にタッチ・スライド・イベントが受信され、続いて受信されたタッチ・アップリフト・イベントとタッチ・プレス・イベントとの間の位置シフトが固定した１５画素範囲内にあり、タッチ・スライド・イベントが同様に１５画素の範囲内である場合、ユーザタッチ操作モードはタッチ・クリック・モードであると決定され、ユーザクリック操作が実行される。対照的に、位置シフトが１５画素を上回る場合、ユーザタッチ操作モードはタッチ・スライド・モードであると決定され、ユーザスライド操作が実行される。

【0003】

本発明の実施において、様々なユーザの習慣に起因してユーザタッチ操作モードの識別において誤操作が起こりやすいことがわかっている。たとえば、一部のユーザはタッチペンを使用することに慣れ、接触面積が小さいので、判断に使用される画素範囲が小さく、ユーザの操作は閾値が３画素であれば正確に識別されることができる。一方で、一部のユーザは、指で操作することに慣れ、接触面積が大きいので、判断に使用される画素範囲が大きく、ユーザの操作は閾値が１５画素であれば正確に識別されることができる。場合によっては様々なユーザの指サイズもまた様々であり、一部のユーザの操作は、閾値が２０画素であれば正確に識別されることができる。その結果、ユーザタッチ操作モードの識別中に様々なユーザに同じ判定基準を使用することによって誤操作が起こりやすい。

【発明の概要】

【発明が解決しようとする課題】

【0004】

本発明の実施形態は、様々なユーザの習慣に起因してユーザタッチ操作モードの識別誤りの問題を解決するための、ユーザタッチ操作モード適応方法および装置を提供する。

【課題を解決するための手段】

【0005】

上記目的を達成するために、本発明の実施形態は、以下の技術的解決手法を採用する。

【0006】

タッチスクリーン端末に適用できるユーザタッチ操作モード適応方法は、タッチアクションを受信し、タッチアクションのタッチ・プレス座標およびタッチ・アップリフト座標に応じてタッチアクションのタッチ範囲値を取得し、
タッチアクションのタッチ範囲値をユーザ操作習慣に応じて設定され、タッチ・クリック・モードとタッチ・スライド・モードを区別する範囲閾値と比較すること、
を含み、タッチ範囲値が範囲閾値より大きい場合、タッチアクションは、タッチ・スライド・モードであり、タッチ範囲値が範囲閾値以下である場合、タッチアクションは、タッチ・クリック・モードである。

【0007】

ユーザタッチ操作モード適応装置は、
タッチアクションを受信するよう構成されている受信ユニットと、
受信ユニットによって受信されたタッチアクションのタッチ・プレス座標およびタッチ・アップリフト座標に応じてタッチアクションのタッチ範囲値を取得するよう構成されている第１の実行ユニットと、
第１の実行ユニットによって取得されたタッチアクションのタッチ範囲値を、ユーザ操作習慣に応じて設定された範囲閾値であって、タッチ・クリック・モードとタッチ・スライド・モードを区別する範囲閾値と比較するよう構成されている第１の比較ユニットと、
タッチ範囲値が範囲閾値より大きい場合、タッチアクションがタッチ・スライド・モードであると決定し、タッチ範囲値が範囲閾値以下である場合、タッチアクションがタッチ・クリック・モードであると決定するよう構成されている第１の結果ユニットと、
を含む。

【0008】

タッチスクリーン端末は、ユーザタッチ操作モード適応装置を含む。

【0009】

本発明の実施形態によるユーザタッチ操作モード適応方法および装置では、タッチアクションのタッチ範囲値を、ユーザ操作習慣に応じて設定され、タッチ・クリック・モードとタッチ・スライド・モードとを区別する範囲閾値と比較することにより、タッチアクションがタッチ・スライド・モードであるか、またはタッチ・クリック・モードであるかを決定することで、様々なユーザの習慣に起因してユーザタッチ操作モードの識別において起こりやすい誤操作の問題を解決する。

【図面の簡単な説明】

【0010】

【図1】本発明の実施形態によるユーザタッチ操作モード適応方法のフローチャートである。

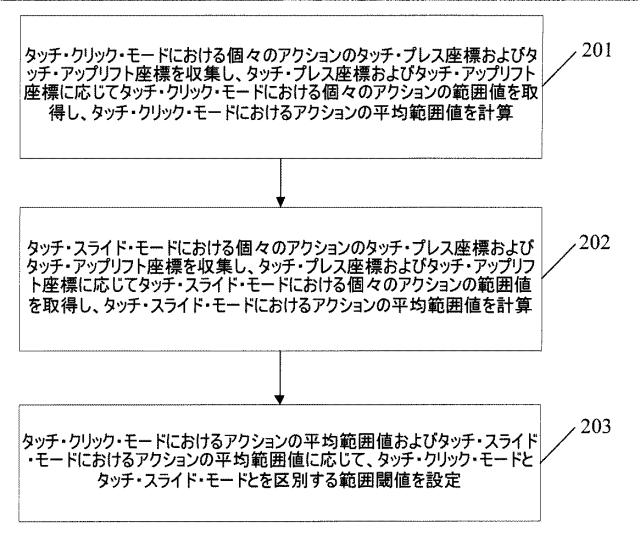

【図2】図１において、ユーザ操作習慣に応じて、タッチ・クリック・モードとタッチ・スライド・モードとを区別する範囲閾値を設定する方法を示した図である。

【図3】本発明の別の実施形態によるユーザタッチ操作モード適応方法の第１のフローチャートである。

【図4】本発明の別の実施形態によるユーザタッチ操作モード適応方法の第２のフローチャートである。

【図5】図３および図４において、ユーザ操作習慣に応じて、タッチ・クリック・アクションとタッチ・ロングプレス・アクションとを区別する第１の時間閾値を設定する方法を示した図である。

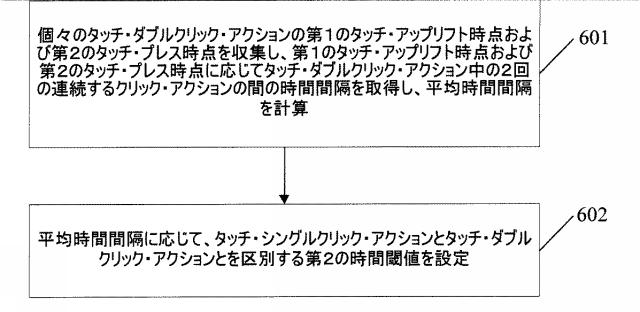

【図6】図４において、ユーザ操作習慣に応じて、タッチ・シングルクリック・アクションとタッチ・ダブルクリック・アクションとを区別する第２の時間閾値を設定する方法を示した図である。

【図7】本発明の実施形態によるユーザタッチ操作モード適応装置の第１の概略構成図である。

【図8】本発明の実施形態によるユーザタッチ操作モード適応装置の第２の概略構成図である。

【図9】本発明の実施形態によるユーザタッチ操作モード適応装置の第３の概略構成図である。

【図10】本発明の実施形態によるユーザタッチ操作モード適応装置の第４の概略構成図である。

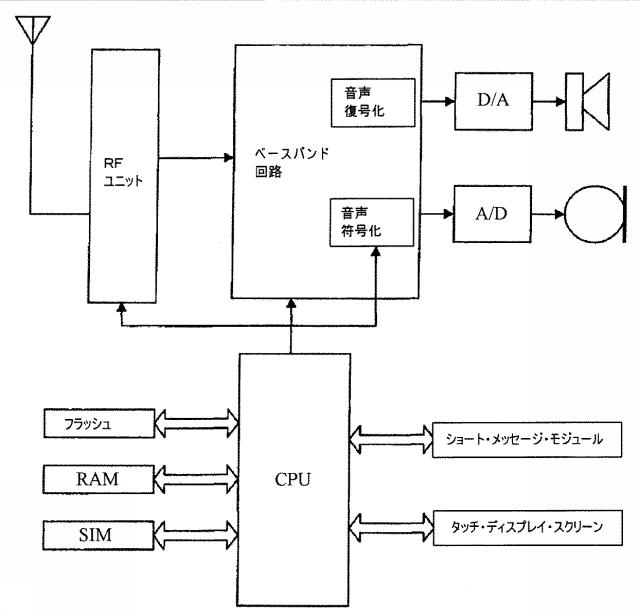

【図11】本発明の実施形態によるタッチスクリーン端末の概略構成図である。

【発明を実施するための形態】

【0011】

本発明の技術的解決手法が、本発明の添付図面を参照して以下に明瞭かつ完全に記載される。記載された実施形態は本発明の実施形態の全部ではなく、一部に過ぎないことは明らかである。本発明の実施形態に基づいて創造的な努力を要することなく当業者によって達成されるすべての他の実施形態は、当然に本発明の保護範囲に含まれるであろう。

【0012】

様々なユーザの習慣に起因してユーザタッチ操作モードの識別誤りの問題を解決するために、本発明の実施形態は、ユーザタッチ操作モード適応方法および装置を提供する。

【0013】

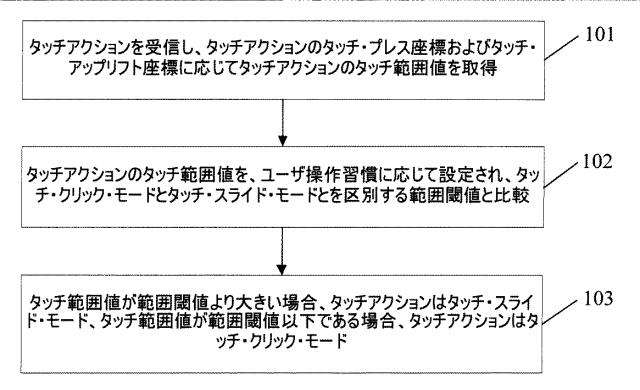

図１に示されるように、本発明の実施形態によるユーザタッチ操作モード適応方法は、以下のステップを含む。

【0014】

ステップ１０１：タッチアクションを受信し、タッチアクションのタッチ・プレス座標およびタッチ・アップリフト座標に応じてタッチアクションのタッチ範囲値を取得する。

【0015】

ステップ１０２：タッチアクションのタッチ範囲値を、ユーザ操作習慣に応じて設定され、タッチ・クリック・モードとタッチ・スライド・モードを区別する範囲閾値と比較する。

【0016】

ユーザ操作習慣に応じて設定され、タッチ・クリック・モードとタッチ・スライド・モードを区別する範囲閾値は、図２に示されるような方法により設定することで取得されることができ、この方法は、具体的には以下のステップを含む。

【0017】

ステップ２０１：タッチ・クリック・モードにおける個々のアクションのタッチ・プレス座標およびタッチ・アップリフト座標を収集し、タッチ・プレス座標およびタッチ・アップリフト座標に応じてタッチ・クリック・モードにおける個々のアクションの範囲値を取得し、タッチ・クリック・モード中のアクションの平均範囲値を計算する。

【0018】

表１は、タッチ・クリック・モードにおけるアクションの平均範囲値を計算する具体的な方式を示す。

【表1】

【0019】

表中、タッチ・クリック・モードにおけるアクションの平均範囲値の単位は、画素である。

【0020】

ステップ２０２：タッチ・スライド・モードにおける個々のアクションのタッチ・プレス座標およびタッチ・アップリフト座標を収集し、タッチ・プレス座標およびタッチ・アップリフト座標に応じてタッチ・スライド・モードにおける個々のアクションの範囲値を取得し、タッチ・スライド・モードにおけるアクションの平均範囲値を計算する。

【0021】

表２は、タッチ・クリック・モードにおけるアクションの平均範囲値を計算する具体的な方式を示す。

【表2】

【0022】

表中、タッチ・スライド・モードにおけるアクションの平均範囲値の単位は、画素である。

【0023】

ステップ２０３：タッチ・クリック・モードにおけるアクションの平均範囲値およびタッチ・スライド・モードにおけるアクションの平均範囲値に応じて、タッチ・クリック・モードとタッチ・スライド・モードとを区別する範囲閾値を設定する。

【0024】

本実施形態では、タッチ・クリック・モードとタッチ・スライド・モードとを区別する範囲閾値は、タッチ・クリック範囲とタッチ・スライド範囲との平均を求めることにより取得されてもよい。たとえば、閾値は、表１および表２における結果に応じて取得される（８＋２７）／２＝１７．５画素であってもよい。

【0025】

個人ごとに、タッチ・クリック・モードにおけるタッチスクリーンとの接触範囲と、タッチ・スライド・モードにおけるタッチスクリーンとの接触範囲との間の差は明らかであるため、明白な境界値がタッチ・クリック・モードとタッチ・スライド・モードとの間に存在し、この値が、タッチ・クリック・モードとタッチ・スライド・モードとを区別する範囲閾値として定義される。

【0026】

本実施形態では、収集を開始させる多数の条件が存在し、たとえば、ユーザがプリセットボタンを押下することによって座標の収集を開始させるためのデータ収集命令が生成される。或いは、座標の収集を開始させるデータ収集命令は、タッチスクリーン端末内の加入者識別モジュール（ＳＩＭ）がユーザの変更を検知したときに発生させられる。ユーザの変更は、ユーザ名またはユーザ識別子（ＩＤ）の変更を判断することにより取得されることができる。具体的には、タッチスクリーン式携帯電話機内のＳＩＭカードの変更は、ＳＩＭによって検知できる。

【0027】

具体的には、収集命令を受信したとき、ソフトウェア・インターフェースがタッチスクリーン上にポップアップさせられ、ソフトウェア・インターフェースは、ユーザに対してタッチ・クリック・モードで様々なエリアでアクションを順次実行するように指示し、そして、ユーザに対して様々なエリアで、タッチ・スライド・モードでアクションを順次実行するように指示する。

【0028】

ステップ１０３：タッチ範囲値が範囲閾値より大きい場合、タッチアクションはタッチ・スライド・モードであり、タッチ範囲値が範囲閾値以下である場合、タッチアクションはタッチ・クリック・モードである。

【0029】

本発明の実施形態によるユーザタッチ操作モード適応方法では、タッチアクションがタッチ・スライド・モードであるか、またはタッチ・クリック・モードであるかは、タッチアクションのタッチ範囲値を、ユーザ操作習慣に応じて設定され、タッチ・クリック・モードとタッチ・スライド・モードを区別する範囲閾値と比較することにより決定されるので、様々なユーザの習慣に起因してユーザタッチ操作モードの識別において起こりやすい誤操作の問題を解決する。

【0030】

本発明の実施形態による技術的解決手法を当業者に対してより明瞭にするために、ユーザタッチ操作モード適応方法を、具体的な実施形態を通じて詳細に説明する。

【0031】

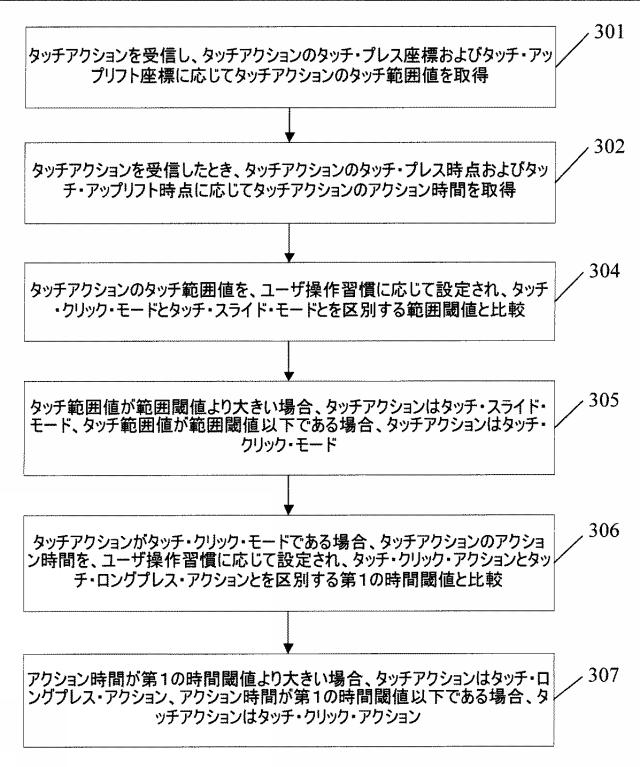

図３に示されるように、本発明の別の実施形態によるユーザタッチ操作モード適応方法は、以下のステップを含む。

【0032】

ステップ３０１：タッチアクションを受信し、タッチアクションのタッチ・プレス座標およびタッチ・アップリフト座標に応じてタッチアクションのタッチ範囲値を取得する。

【0033】

ステップ３０４：タッチアクションのタッチ範囲値を、ユーザ操作習慣に応じて設定され、タッチ・クリック・モードとタッチ・スライド・モードとを区別する範囲閾値と比較する。ユーザ操作習慣に応じて設定され、タッチ・クリック・モードとタッチ・スライド・モードを区別する範囲閾値は、図２に示されたような方法により設定することで取得されることができ、ここでは繰り返し説明しない。

【0034】

ステップ３０５：タッチ範囲値が範囲閾値より大きい場合、タッチアクションはタッチ・スライド・モードであり、タッチ範囲値が範囲閾値以下である場合、タッチアクションはタッチ・クリック・モードである。

【0035】

加えて、タッチ・クリック・モードにおいてタッチ・クリック・アクションとタッチ・ロングプレス・アクションとを区別するために、この方法は、以下のステップをさらに含む。

【0036】

ステップ３０４の前に、以下のステップが実行される。

【0037】

ステップ３０２：タッチアクションを受信したとき、タッチアクションのタッチ・プレス時点とタッチ・アップリフト時点とに応じてタッチアクションのアクション時間を取得する。

【0038】

ステップ３０５の後に、以下のステップが実行される。

【0039】

ステップ３０６：タッチアクションがタッチ・クリック・モードである場合、タッチアクションのアクション時間を、ユーザ操作習慣に応じて設定され、タッチ・クリック・アクションとタッチ・ロングプレス・アクションとを区別する第１の時間閾値と比較する。

【0040】

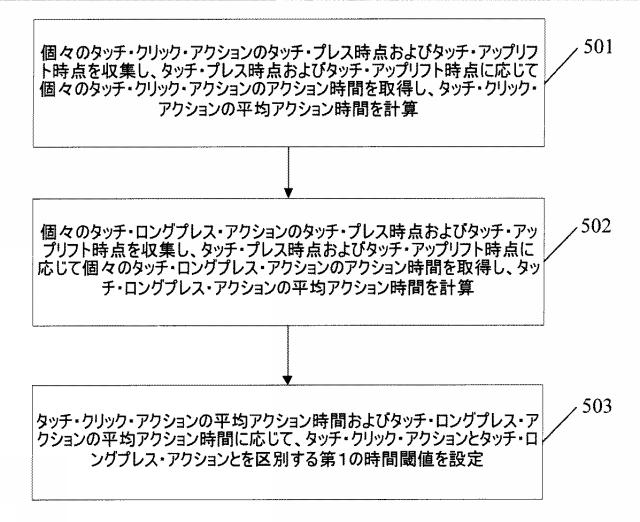

本実施形態では、ユーザ操作習慣に応じて設定され、タッチ・クリック・アクションとタッチ・ロングプレス・アクションとを区別する第１の時間閾値は、図５に示されたような方法により設定することで取得されることができ、この方法は、具体的には以下のステップを含む。

【0041】

ステップ５０１：個々のタッチ・クリック・アクションのタッチ・プレス時点およびタッチ・アップリフト時点を収集し、タッチ・プレス時点およびタッチ・アップリフト時点に応じて個々のタッチ・クリック・アクションのアクション時間を取得し、タッチ・クリック・アクションの平均アクション時間を計算する。

【0042】

ステップ５０２：個々のタッチ・ロングプレス・アクションのタッチ・プレス時点およびタッチ・アップリフト時点を収集し、タッチ・プレス時点およびタッチ・アップリフト時点に応じて個々のタッチ・ロングプレス・アクションのアクション時間を取得し、タッチ・ロングプレス・アクションの平均アクション時間を計算する。

【0043】

ステップ５０３：タッチ・クリック・アクションの平均アクション時間およびタッチ・ロングプレス・アクションの平均アクション時間に応じてタッチ・クリック・アクションとタッチ・ロングプレス・アクションとを区別する第１の時間閾値を設定する。

【0044】

ステップ３０７：アクション時間が第１の時間閾値より大きい場合、タッチアクションはタッチ・ロングプレス・アクションであり、アクション時間が第１の時間閾値以下である場合、タッチアクションはタッチ・クリック・アクションである。

【0045】

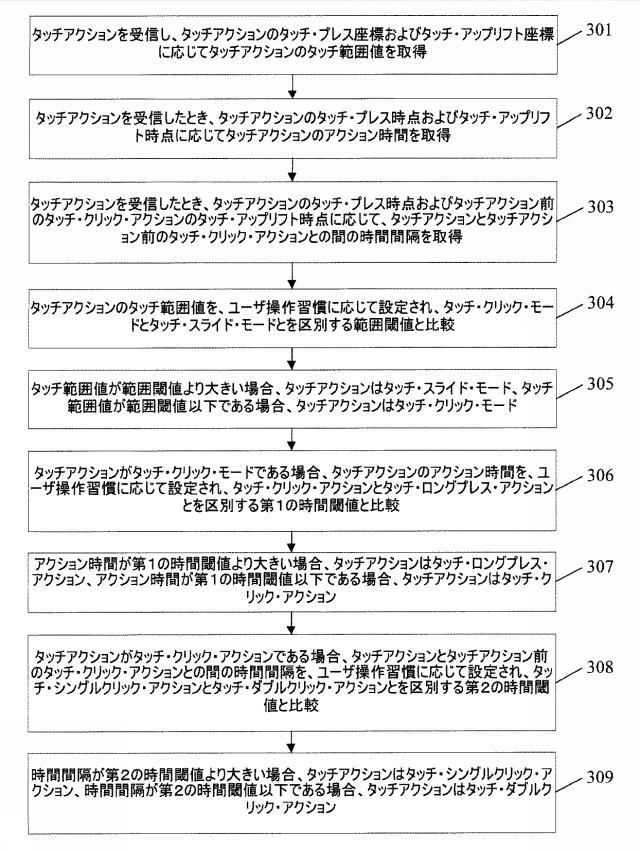

加えて、図４に示されるように、タッチ・クリック・アクションにおいてタッチ・シングルクリック・アクションとタッチ・ダブルクリック・アクションとを区別するために、この方法は、以下のステップをさらに含む。

【0046】

ステップ３０４の前に、以下のステップが実行される。

【0047】

ステップ３０３：タッチアクションを受信したとき、タッチアクションのタッチ・プレス時点およびタッチアクション前のタッチ・クリック・アクションのタッチ・アップリフト時点に応じて、タッチアクションとタッチアクション前のタッチ・クリック・アクションとの間の時間間隔を取得する。

【0048】

ステップ３０７の後に、以下のステップが実行される。

【0049】

ステップ３０８：タッチアクションがタッチ・クリック・アクションである場合、タッチアクションとタッチアクション前のタッチ・クリック・アクションとの間の時間間隔を、ユーザ操作習慣に応じて設定され、タッチ・シングルクリック・アクションとタッチ・ダブルクリック・アクションとを区別する第２の時間閾値と比較する。

【0050】

本実施形態では、ユーザ操作習慣に応じて設定され、タッチ・シングルクリック・アクションをタッチ・ダブルクリック・アクションと区別する第２の時間閾値は、図６に示されたような方法により設定することで取得されることができ、この方法は、具体的には以下のステップを含む。

【0051】

ステップ６０１：個々のタッチ・ダブルクリック・アクションの第１のタッチ・アップリフト時点および第２のタッチ・プレス時点を収集し、第１のタッチ・アップリフト時点および第２のタッチ・プレス時点に応じてタッチ・ダブルクリック・アクション中の２回の連続するクリック・アクションの間の時間間隔を取得し、平均時間間隔を計算する。

【0052】

ステップ６０２：平均時間間隔に応じて、タッチ・シングルクリック・アクションとタッチ・ダブルクリック・アクションとを区別する第２の時間閾値を設定する。

【0053】

ステップ３０９：時間間隔が第２の時間閾値より大きい場合、タッチアクションはタッチ・シングルクリック・アクションであり、時間間隔が第２の時間閾値以下である場合、タッチアクションはタッチ・ダブルクリック・アクションである。

【0054】

本発明の実施形態によるユーザタッチ操作モード適応方法では、タッチアクションのタッチ範囲値を、ユーザ操作習慣に応じて設定され、タッチ・クリック・モードをタッチ・スライド・モードと区別する範囲閾値と比較することにより、タッチアクションがタッチ・スライド・モードであるか、またはタッチ・クリック・モードであるかを決定するので、様々なユーザの習慣に起因してユーザタッチ操作モードの識別中に起こりやすい誤操作の問題を解決する。

【0055】

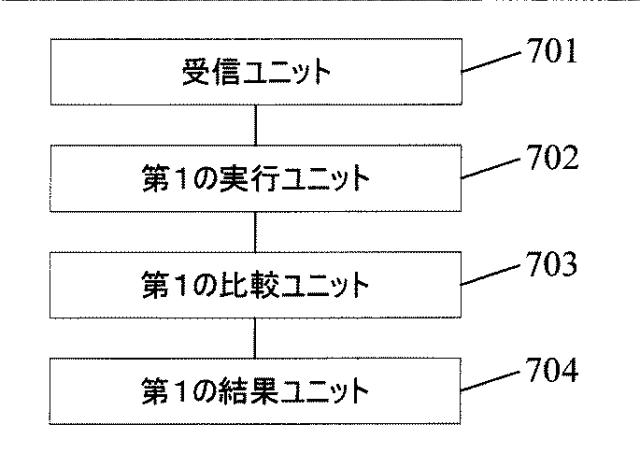

図７に示されるように、本発明の実施形態によるユーザタッチ操作モード適応装置は、受信ユニット７０１と、第１の実行ユニット７０２と、第１の比較ユニット７０３と、第１の結果ユニット７０４とを含む。

【0056】

受信ユニット７０１は、タッチアクションを受信するよう構成されている。具体的な実施方法は、図１に示されたステップ１０１の説明を参照でき、ここでは繰り返し説明しない。

【0057】

第１の実行ユニット７０２は、受信ユニットによって受信されたタッチアクションのタッチ・プレス座標およびタッチ・アップリフト座標に応じてタッチアクションのタッチ範囲値を取得するよう構成されている。具体的な実施方法は、図１に示されたステップ１０１の説明を参照でき、ここでは繰り返し説明しない。

【0058】

第１の比較ユニット７０３は、第１の実行ユニットによって取得されたタッチアクションのタッチ範囲値をユーザ操作習慣に応じて設定され、タッチ・クリック・モードとタッチ・スライド・モードとを区別する範囲閾値と比較するよう構成されている。具体的な実施方法は、図１に示されたステップ１０２の説明を参照でき、ここでは繰り返し説明しない。

【0059】

第１の結果ユニット７０４は、タッチ範囲値が範囲閾値より大きい場合にタッチアクションがタッチ・スライド・モードであると決定し、タッチ範囲値が範囲閾値以下である場合にタッチアクションがタッチ・クリック・モードであると決定するよう構成されている。具体的な実施方法は、図１に示されたステップ１０３の説明を参照でき、ここでは繰り返し説明しない。

【0060】

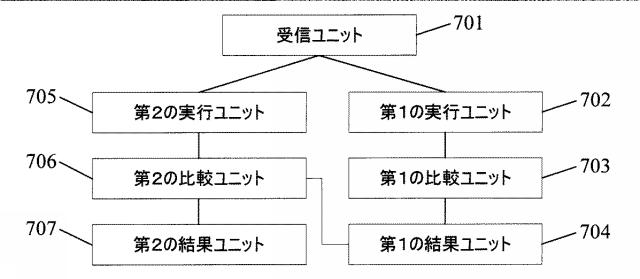

加えて、タッチ・クリック・モードにおいてタッチ・クリック・アクションとタッチ・ロングプレス・アクションとを区別するために、この装置は図８に示されるように、第２の実行ユニット７０５と、第２の比較ユニット７０６と、第２の結果ユニット７０７とをさらに含む。

【0061】

第２の実行ユニット７０５は、受信ユニットによって受信されたタッチアクションのタッチ・プレス時点およびタッチ・アップリフト時点に応じてタッチアクションのアクション時間を取得するよう構成されている。具体的な実施方法は、図３に示されたステップ３０２の説明を参照でき、ここでは繰り返し説明しない。

【0062】

第２の比較ユニット７０６は、第１の結果ユニットがタッチアクションはタッチ・クリック・モードであると決定した場合に、タッチアクションのアクション時間を、ユーザ操作習慣に応じて設定され、タッチ・クリック・アクションとタッチ・ロングプレス・アクションとを区別する第１の時間閾値と比較するよう構成されている。具体的な実施方法は、図３に示されたステップ３０６の説明を参照でき、ここでは繰り返し説明しない。

【0063】

第２の結果ユニット７０７は、アクション時間が第１の時間閾値より大きい場合にタッチアクションがタッチ・ロングプレス・アクションであると決定し、アクション時間が第１の時間閾値以下である場合にタッチアクションがタッチ・クリック・アクションであると決定するよう構成されている。具体的な実施方法は、図３に示されたステップ３０７の説明を参照でき、ここでは繰り返し説明しない。

【0064】

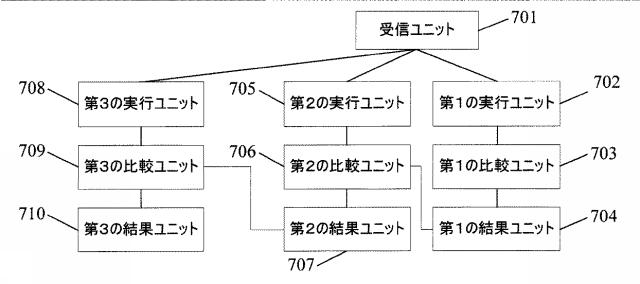

加えて、タッチ・クリック・アクションにおいてタッチ・シングルクリック・アクションとタッチ・ダブルクリック・アクションとを区別するために、この装置は図９に示されるように、第３の実行ユニット７０８と、第３の比較ユニット７０９と、第３の結果ユニット７１０とをさらに含む。

【0065】

第３の実行ユニット７０８は、受信ユニットによって受信されたタッチアクションのタッチ・プレス時点およびタッチアクション前のタッチ・クリック・アクションのタッチ・アップリフト時点に応じて、タッチアクションとタッチアクション前のタッチ・クリック・アクションとの間の時間間隔を取得するよう構成されている。具体的な実施方法は、図４に示されたステップ３０３の説明を参照でき、ここでは繰り返し説明しない。

【0066】

第３の比較ユニット７０９は、第２の結果ユニットがタッチアクションはタッチ・クリック・アクションであると決定した場合、タッチアクションとタッチアクション前のタッチ・クリック・アクションとの間の時間間隔を、ユーザ操作習慣に応じて設定され、タッチ・シングルクリック・アクションとタッチ・ダブルクリック・アクションとを区別する第２の時間閾値と比較するよう構成されている。具体的な実施方法は、図４に示されたステップ３０８の説明を参照でき、ここでは繰り返し説明しない。

【0067】

第３の結果ユニット７１０は、時間間隔が第２の時間閾値より大きい場合に、タッチアクションがタッチ・シングルクリック・アクションであると決定し、時間間隔が第２の時間閾値以下である場合に、タッチアクションがタッチ・ダブルクリック・アクションであると決定するよう構成されている。具体的な実施方法は、図４に示されたステップ３０９の説明を参照でき、ここでは繰り返し説明しない。

【0068】

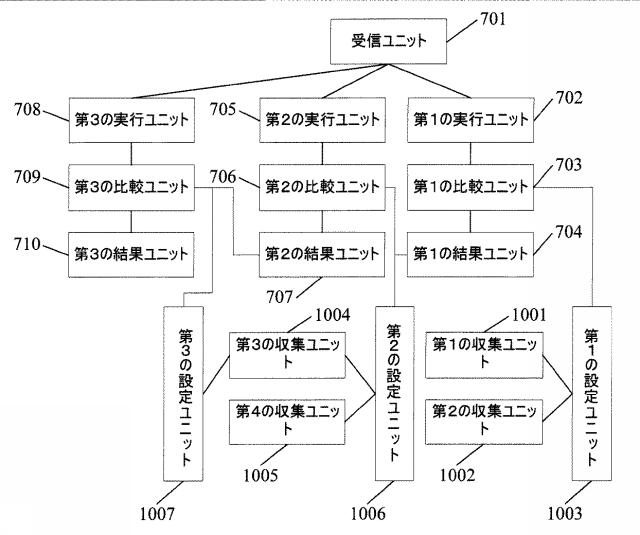

加えて、この装置は図１０に示されるように、第１の収集ユニット１００１と、第２の収集ユニット１００２と、第１の設定ユニット１００３と、第３の収集ユニット１００４と、第４の収集ユニット１００５と、第２の設定ユニット１００６とをさらに含む。

【0069】

第１の収集ユニット１００１は、タッチ・クリック・モードにおける個々のアクションのタッチ・プレス座標およびタッチ・アップリフト座標を収集し、タッチ・プレス座標およびタッチ・アップリフト座標に応じてタッチ・クリック・モードにおける個々のアクションの範囲値を取得し、タッチ・クリック・モードにおけるアクションの平均範囲値を計算するよう構成されている。具体的な実施方法は、図２に示されたステップ２０１の説明を参照でき、ここでは繰り返し説明しない。

【0070】

第２の収集ユニット１００２は、タッチ・スライド・モードにおける個々のアクションのタッチ・プレス座標およびタッチ・アップリフト座標を収集し、タッチ・プレス座標およびタッチ・アップリフト座標に応じてタッチ・スライド・モードにおける個々のアクションの範囲値を取得し、タッチ・スライド・モードにおけるアクションの平均範囲値を計算するよう構成されている。具体的な実施方法は、図２に示されたステップ２０２の説明を参照でき、ここでは繰り返し説明しない。

【0071】

第１の設定ユニット１００３は、第１の収集ユニットによって取得されたタッチ・クリック・モードにおけるアクションの平均範囲値および第２の収集ユニットによって取得されたタッチ・スライド・モードにおけるアクションの平均範囲値に応じて、タッチ・クリック・モードとタッチ・スライド・モードとを区別する範囲閾値を設定するよう構成されている。具体的な実施方法は、図２に示されたステップ２０３の説明を参照でき、ここでは繰り返し説明しない。

【0072】

第３の収集ユニット１００４は、個々のタッチ・クリック・アクションのタッチ・プレス時点およびタッチ・アップリフト時点を収集し、タッチ・プレス時点およびタッチ・アップリフト時点に応じて個々のタッチ・クリック・アクションのアクション時間を取得し、タッチ・クリック・アクションの平均アクション時間を計算するよう構成されている。具体的な実施方法は、図５に示されたステップ５０１の説明を参照でき、ここでは繰り返し説明しない。

【0073】

第４の収集ユニット１００５は、個々のタッチ・ロングプレス・アクションのタッチ・プレス時点およびタッチ・アップリフト時点を収集し、タッチ・プレス時点およびタッチ・アップリフト時点に応じて個々のタッチ・ロングプレス・アクションのアクション時間を取得し、タッチ・ロングプレス・アクションの平均アクション時間を計算するよう構成されている。具体的な実施方法は、図５に示されたステップ５０２の説明を参照してもよく、ここでは繰り返し説明しない。

【0074】

第２の設定ユニット１００６は、第３の収集ユニットによって取得されたタッチ・クリック・アクションの平均アクション時間および第４の収集ユニットによって取得されたタッチ・ロングプレス・アクションの平均アクション時間に応じて、タッチ・クリック・アクションとタッチ・ロングプレス・アクションとを区別する第１の時間閾値を設定するために構成されている。具体的な実施方法は、図５に示されたステップ５０３の説明を参照でき、ここでは繰り返し説明しない。

【0075】

加えて、第３の収集ユニット１００４は、個々のタッチ・ダブルクリック・アクションの第１のタッチ・アップリフト時点および第２のタッチ・プレス時点を収集し、第１のタッチ・アップリフト時点および第２のタッチ・プレス時点に応じて、タッチ・ダブルクリック・アクションにおける２回の連続するクリック・アクションの間の時間間隔を取得し、平均時間間隔を計算するようさらに構成されている。具体的な実施方法は、図６に示されたステップ６０１の説明を参照でき、ここでは繰り返し説明しない。

【0076】

この装置は、第３の設定ユニット１００７をさらに含む。

【0077】

第３の設定ユニット１００７は、第３の収集ユニットによって取得された平均時間間隔に応じて、タッチ・シングルクリック・アクションとタッチ・ダブルクリック・アクションとを区別する第２の時間閾値を設定するよう構成されている。具体的な実施方法は、図６に示されたステップ６０２の説明を参照でき、ここでは繰り返し説明しない。

【0078】

本発明の実施形態によるユーザタッチ操作モード適応装置によれば、タッチアクションのタッチ範囲値を、ユーザ操作習慣に応じて設定され、タッチ・クリック・モードをタッチ・スライド・モードと区別する範囲閾値と比較することにより、タッチアクションがタッチ・スライド・モードであるか、またはタッチ・クリック・モードであるかを決定するので、様々なユーザの習慣に起因してユーザタッチ操作モードの識別誤りの問題を解決する。

【0079】

図１１に示されるように、本発明の実施形態によるタッチスクリーン端末は、主として、中央処理ユニット（ＣＰＵ）と、無線周波数（ＲＦ）ユニットと、ベースバンド回路とを含む。ＲＦユニットおよびベースバンド回路は、ＣＰＵに連結されている。加えて、ＣＰＵに接続されているＳＩＭカードと、記憶装置（たとえば、ＦＬＡＳＨおよびＲＡＭ）と、ショート・メッセージ・モジュールと、タッチ・ディスプレイ・スクリーンとがさらに含まれる。図７から図１０に示されたようなユーザタッチ操作モード適応装置は、ＣＰＵ内に設定される。

【0080】

本発明の実施形態によるタッチスクリーン端末によれば、タッチアクションのタッチ範囲値を、ユーザ操作習慣に応じて設定され、タッチ・クリック・モードとタッチ・スライド・モードとを識別する範囲閾値と比較することにより、タッチアクションがタッチ・スライド・モードであるか、またはタッチ・クリック・モードであるかを決定するので、様々なユーザの習慣に起因してユーザタッチ操作モードの識別誤りの問題を解決する。

【0081】

本発明の実施形態によるユーザタッチ操作モード適応方法および装置は、タッチスクリーン端末に適用できる。

【0082】

当業者は、本発明の実施形態による方法のステップの全部または一部が関連するハードウェアに指令するプログラムによって実施されてもよいことを理解するであろう。プログラムは、ＲＯＭ／ＲＡＭ、磁気ディスク、または、光ディスクのようなコンピュータ読み取り可能な記憶媒体に保存されてもよい。

【0083】

上記説明は、本発明の保護範囲を限定することが意図するものではなく、本発明の具体的な実施形態に過ぎない。本発明の技術的範囲において当業者によって容易に行われる変形、等価な置換、または改良は、いずれも添付の特許請求の範囲によって規定されたような発明の保護範囲に当然に含まれるものである。

【図1】

【図2】

【図3】

【図4】

【図5】

【図6】

【図7】

【図8】

【図9】

【図10】

【図11】
