(19)【発行国】日本国特許庁(JP)
(12)【公報種別】特許公報(B2)
(11)【特許番号】6051904
(24)【登録日】2016年12月9日
(45)【発行日】2016年12月27日
(54)【発明の名称】アンテナ装置用一次放射器、およびアンテナ装置
(51)【国際特許分類】
   H01Q 19/18 20060101AFI20161219BHJP
   H01Q 13/06 20060101ALI20161219BHJP
【FI】
   H01Q19/18
   H01Q13/06
【請求項の数】15
【全頁数】25
(21)【出願番号】特願2013-21228(P2013-21228)
(22)【出願日】2013年2月6日
(65)【公開番号】特開2014-154960(P2014-154960A)
(43)【公開日】2014年8月25日
【審査請求日】2015年10月27日
(73)【特許権者】
【識別番号】000006013
【氏名又は名称】三菱電機株式会社
(74)【代理人】
【識別番号】100112210
【弁理士】
【氏名又は名称】稲葉 忠彦
(74)【代理人】
【識別番号】100108431
【弁理士】
【氏名又は名称】村上 加奈子
(74)【代理人】
【識別番号】100153176
【弁理士】
【氏名又は名称】松井 重明
(74)【代理人】
【識別番号】100109612
【弁理士】
【氏名又は名称】倉谷 泰孝
(72)【発明者】
【氏名】小柳 智之
(72)【発明者】
【氏名】山本 伸一
(72)【発明者】
【氏名】瀧川 道生
(72)【発明者】
【氏名】稲沢 良夫
【審査官】 赤穂 美香
(56)【参考文献】
【文献】 特開2008−042396(JP,A)
【文献】 特開昭60−046602(JP,A)
【文献】 特開平09−246850(JP,A)
【文献】 特表平01−500790(JP,A)
【文献】 米国特許第04963878(US,A)
【文献】 実開昭60−127010(JP,U)
【文献】 米国特許第06040805(US,A)
【文献】 国際公開第2006/064536(WO,A1)
【文献】 特開平11−284428(JP,A)
【文献】 特開平05−243814(JP,A)
【文献】 特開平05−022016(JP,A)
(58)【調査した分野】(Int.Cl.,DB名)
H01Q 19/18
H01Q 13/06
H01Q 13/02
(57)【特許請求の範囲】
【請求項1】
内導体と外導体とが同軸配置された同軸型導波管、を有する導波管部と、
前記同軸型導波管の一端と対向する位置に配置され、前記一端から放射される電波を反射するための鏡面を有する反射鏡部と、
前記内導体と前記反射鏡部の鏡面側とを物理的に接続する接続部と、
を備え、
前記接続部は前記内導体により支持され、前記反射鏡部は前記接続部により支持される ことを特徴とするアンテナ装置用一次放射器。
【請求項2】
前記接続部は、前記内導体と前記反射鏡部の鏡面側の中央部とを接続することを特徴とする、請求項1に記載のアンテナ装置用一次放射器。
【請求項3】
前記鏡面の断面形状は軸対称性を有し、
前記同軸導波管の中心軸と前記鏡面の中心軸とが同一直線上に位置するよう配置されていることを特徴とする請求項1または請求項2に記載のアンテナ装置用一次放射器。
【請求項4】
前記接続部の断面形状は軸対称性を有し、
前記接続部の中心軸が前記同一直線上に位置するように配置されていることを特徴とする請求項に記載のアンテナ装置用一次放射器。
【請求項5】
前記接続部は、前記同軸型導波管の中心軸と垂直な面における断面積が、前記内導体の断面積よりも小さいことを特徴とする請求項1から請求項4のいずれかに記載のアンテナ装置用一次放射器。
【請求項6】
前記接続部は、前記同軸型導波管の中心軸と垂直な面において、断面積が、前記内導体の断面積よりも大きいことを特徴とする請求項1から請求項4のいずれかに記載のアンテナ装置用一次放射器。
【請求項7】
前記接続部は、前記同軸型導波管の中心軸と垂直な面において、断面積が、前記導波管部側から前記反射鏡部側に向かって徐々に小さくなっていることを特徴とする請求項1から請求項4のいずれかに記載のアンテナ装置用一次放射器。
【請求項8】
前記接続部は、前記同軸型導波管の中心軸と垂直な面において、断面積が、前記導波管部側から前記反射鏡部側に向かって徐々に大きくなっていることを特徴とする請求項1から請求項4のいずれかに記載のアンテナ装置用一次放射器。
【請求項9】
前記外導体の外表面側に、前記同軸導波管の中心軸を中心軸とする回転対称の凹凸構造が形成され、
前記凹凸構造の凹部が前記同軸導波管の外方に向かって開口を有するよう形成されていることを特徴とする請求項1から請求項8のいずれかに記載のアンテナ装置用一次放射器。
【請求項10】
前記同軸型導波管の前記一端の外導体の端部に、前記同軸型導波管の中心軸を中心軸とする回転対称の凹凸構造が形成され、
前記凹凸構造の凹部が前記反射鏡に向かって開口を有するよう形成されていることを特徴とする請求項1から請求項9のいずれかに記載のアンテナ装置用一次放射器。
【請求項11】
前記凹部は、上記同軸型導波管の中心軸に近いほど前記反射鏡部側に位置するよう形成されていることを特徴とする請求項10記載のアンテナ装置用一次放射器。
【請求項12】
前記凹部は、上記同軸型導波管の中心軸から遠いほど前記反射鏡部側に位置するよう形成されていることを特徴とする請求項10記載のアンテナ装置用一次放射器。
【請求項13】
前記反射鏡部の鏡面に、前記同軸型導波管の中心軸を中心軸とする回転対称の凹凸構造が形成され、前記凹凸構造の凹部が前記同軸型導波管側に向かって開口を有するよう形成されていることを特徴とする請求項1から請求項12のうちいずれかに記載のアンテナ装置用一次放射器。
【請求項14】
記反射鏡部の周辺部に、前記同軸型導波管の中心軸を中心軸とする回転対称の凹凸構造が形成され、前記凹凸構造の凹部が前記同軸型導波管側に向かって開口を有するよう形成されていることを特徴とする請求項1から請求項13のうちいずれかに記載のアンテナ装置用一次放射器。
【請求項15】
内導体と外導体とが同軸配置された同軸型導波管を有する導波管部、
前記同軸型導波管の一端と対向する位置に配置され、前記一端から放射される電波を反射するための鏡面を有する反射鏡部、および
前記内導体と前記反射鏡部の鏡面側とを物理的に接続する接続部、
を備え、前記接続部が前記内導体により支持され、前記反射鏡部が前記接続部により支持された一次放射器と、
前記一次放射器からの電波を反射するための主反射鏡と、
を含むことを特徴とするアンテナ装置。
【発明の詳細な説明】
【技術分野】
【0001】
本発明は、反射鏡を用いたアンテナ装置に関する。
【背景技術】
【0002】
従来のアンテナ装置、例えば一次放射器を主反射鏡の前方に設置した反射型アンテナ装置では、中空型導波管の一端の開口から放射される電波を主反射鏡に向けて反射するため、副反射鏡が中空型導波管の開口と対向する位置に配置している。
【0003】
主反射鏡は、副反射鏡から放射された電波をさらに反射するため、副反射鏡と対向する位置に配置されている。(特許文献1および特許文献2参照。)
【0004】
前記特許文献1では、中空型導波管の外面と副反射鏡の外端縁との間に設置された中空の誘電性円錐体によって副反射鏡(特許文献1では「補助リフレクタ11」と記載。)が固定され、副反射鏡の配置関係が規定される。
【0005】
以下では、「(構成要素の)配置ないしは配置関係を規定する」という意味で「支持する」との語を用いる。
【0006】
中空の誘電性円錐体の厚さは、円錐体を貫通する電波と前記円錐体により反射された電波とで位相の打消しが行われるように、厚さに制限が設けられている。
【0007】
一方、特許文献2では、副反射鏡(特許文献2では「反射面6を形成する導体」と記載。)を密着させた誘電体支持部材を、中空型の導波管(特許文献2では「1次放射器3」と記載。)の嵌め込むことにより、副反射鏡を支持している。
【0008】
また、誘電体支持部材の外周には、突起構造を設け、誘電率が徐々に変化するようにしている。
【先行技術文献】
【特許文献】
【0009】
【特許文献1】特開平11−4116号公報
【特許文献2】特開2009−177552号公報
【発明の概要】
【発明が解決しようとする課題】
【0010】
特許文献1のアンテナ装置では、中空型導波管と副反射鏡との間に設置した誘電性円錐体により副反射鏡の支持がなされている。
【0011】
このアンテナ装置では、使用する電波の周波数に合わせて位相の打消しがなされるよう円錐体の厚みに制限が設けられているので、厚みを変更することができない。従って、支持手段である誘電性円錐体によって生ずる特性の劣化をさらに低減するために、円錐体の厚さを薄くしようとすると、位相の打消しができず放射特性が劣化することになる。
【0012】
特許文献2のアンテナ装置でも同様に、導波管と副反射鏡との間に設置した誘電体支持部材により反射鏡の支持がなされているので、誘電体による損失および放射特性の劣化をさらに低減するために誘電体支持部材を減らすまたは無くすということができない。
【0013】
以上のような従来のアンテナ装置では、中空型導波管から放射された電波、特には放射後に副反射鏡で反射された電波、が誘電体により散乱され、アンテナ装置としての放射特性が、誘電体が存在しない場合に比べて劣化するという課題があった。
【0014】
本発明は、前記のような課題を解決するためになされたものであって、副反射鏡の支持手段を確保した上で、誘電体の存在による放射特性の劣化を低減した、アンテナ装置用一次放射器およびアンテナ装置を得ることを目的とする。
【課題を解決するための手段】
【0015】
本発明に係るアンテナ装置用一次放射器は、同軸型の導波管を有する導波管部と、前記導波管の一端と対向する位置に配置され前記一端からの電磁波を反射するための鏡面を有する反射鏡部と、前記導波管の内導体と前記反射鏡部の鏡面側とを物理的に接続する接続部とを備え、前記接続部は前記内導体により支持され、前記反射鏡部は前記接続部により支持されるようにしている。
【0016】
また、本発明に係るアンテナ装置は、主反射鏡と一次放射器とを備え、前記主反射鏡は、前記一次放射器の前記反射鏡と対向する位置に配置され、前記反射鏡により反射された電波を反射するようにしている。
【0017】
ここで、前記アンテナ装置において、一次放射器は、同軸型の導波管を有する導波管部と、前記導波管の一端と対向する位置に配置され前記一端からの電磁波を反射するための鏡面を有する反射鏡部と、前記導波管の内導体と前記反射鏡部の鏡面側とを物理的に接続する接続部とを備え、前記接続部は前記内導体により支持され、前記反射鏡部は前記接続部により支持されるようにしている。
【発明の効果】
【0018】
本発明のアンテナ装置用一次放射器およびアンテナ装置においては、一次放射器の電波の経路、特には反射鏡で反射された電波の経路、に存在する誘電体を減らすことができるので、放射特性の向上したアンテナ装置用一次放射器およびアンテナ装置を得ることが可能である。
【図面の簡単な説明】
【0019】
図1】本発明の実施の形態1に係る、一次放射器の断面を示す概略図である。
図2】本発明の実施の形態1に係る、アンテナ装置の断面を示す図である。
図3】本発明の実施の形態2に係る、一次放射器の断面を示す概略図である。
図4】本発明の実施の形態3に係る、一次放射器の断面を示す概略図である。
図5】本発明の実施の形態4に係る、一次放射器の断面を示す概略図である。
図6】本発明の実施の形態5に係る、一次放射器の断面を示す図である。
図7】本発明の実施の形態6に係る、アンテナ装置の断面を示す概略図である。
図8】本発明の実施の形態7に係る、アンテナ装置の断面を示す概略図である。
図9】本発明の実施の形態8に係る、アンテナ装置の断面を示す概略図である。
図10】本発明の実施の形態9に係る、アンテナ装置の断面を示す概略図である。
図11】本発明の実施の形態10に係る、一次放射器の断面を示す概略図である。
図12】本発明の実施の形態11に係る、一次放射器の断面を示す概略図である。
図13】本発明の実施の形態12に係る、一次放射器の断面を示す概略図である。
図14】本発明の実施の形態13に係る、一次放射器の断面を示す概略図である。
図15】本発明の実施の形態14に係る、一次放射器の断面を示す概略図である。
図16】本発明の実施の形態15に係る、一次放射器の断面を示す概略図である。
図17】本発明の実施の形態16に係る、一次放射器の断面を示す概略図である。
図18】本発明の実施の形態17に係る、一次放射器の断面を示す概略図である。
図19】本発明の実施の形態18に係る、一次放射器の断面を示す概略図である。
図20】本発明の実施の形態19に係る、一次放射器の断面を示す概略図である。
【発明を実施するための形態】
【0020】
実施の形態1.
【0021】
以下に、本発明の実施の形態1を図1および図2を用いて説明する。
【0022】
なお、本発明の説明に重要でない機能・構成等については図および以下の説明において適宜省略する。
【0023】

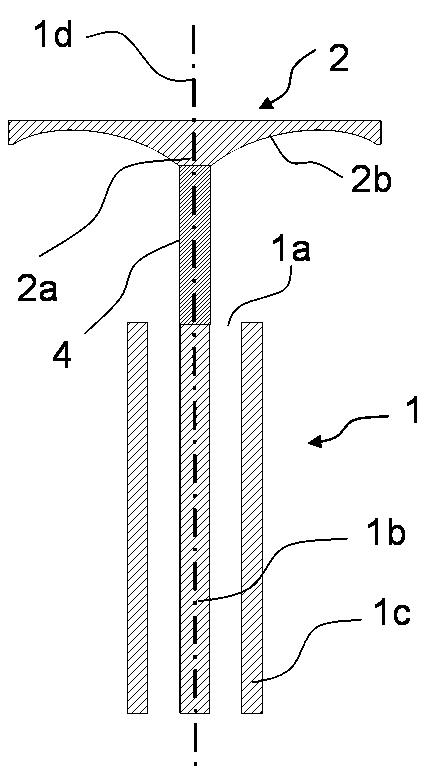

図1は、本発明の実施の形態1に係る、一次放射器の断面を示す概略図である。
【0024】

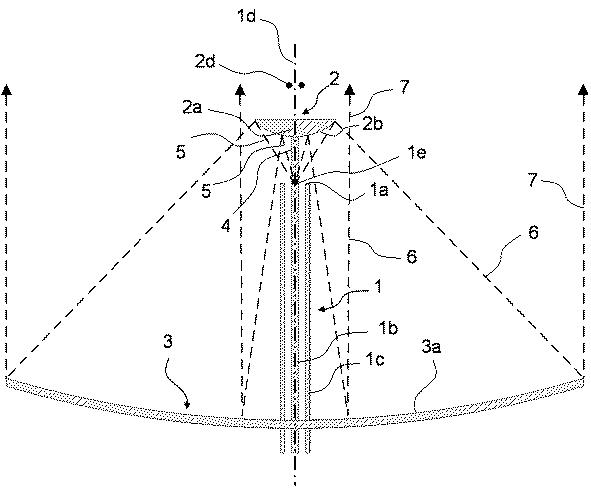

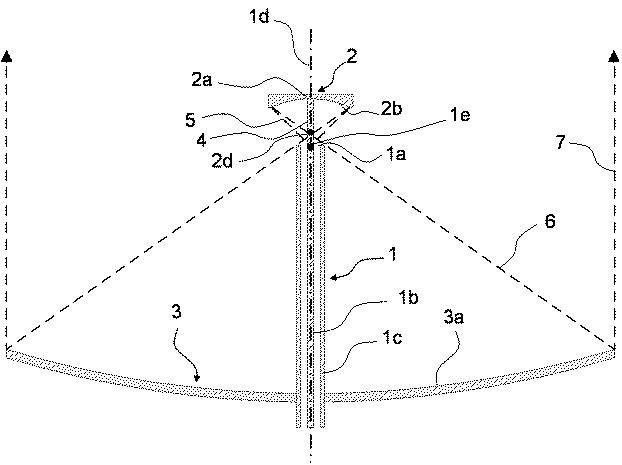

図2は、本発明の実施の形態1に係る、図1の一次放射器を用いたアンテナ装置の断面を示す概略図である。
【0025】
図2は、いわゆる中央給電型のアンテナ装置に適用した場合を示している。
【0026】
図2では、本発明に関係する一次放射器および主反射鏡の概略を示し、アンテナ装置のその他の構成要素および詳細については省略している。
【0027】
図1および図2において、1は同軸型導波管を有する導波管部、1aは導波管の開口、1bは導波管の内導体、1cは導波管の外導体、1dは開口から放射される電波の位相中心、2は副反射鏡を有する反射鏡部、2aは反射鏡部の鏡面側の中央部、2bは副反射鏡の鏡面、3は主反射鏡、4は接続部、5は同軸型導波管の開口1aから反射鏡部2へ向かう電波を幾何学的な光線として模式的に示したもの、6は反射鏡部2から主反射鏡3へ向かう電波を幾何学的な光線として模式的に示したもの、7は主反射鏡3によって反射される電波を幾何学的な光線として模式的に示したものを示す。
【0028】
なお、開口1aから反射鏡部2へ向かう電波5の始点は、一次放射器を用いて電波を放射する場合の、開口1aから放射される電波の位相中心1eに相当する。
【0029】
一次放射器は、導波管部1、反射鏡部2および接続部4を備えている。アンテナ装置は、一次放射器と主反射鏡3を備えている。
【0030】
また、本発明をわかりやすく説明するために、以下の図および説明では主に、導波管部1全体が同軸型導波管であり、反射鏡部2全体が副反射鏡であると簡略化した場合について説明する。
【0031】
このため以下の説明では、「導波管部」と「同軸型導波管」、および、「反射鏡部」と「副反射鏡」、を各々同様な意味で用い、同じ番号を用いる。
【0032】
同軸型導波管1は、同軸配置された金属製の内導体1bおよび外導体1cによって構成され、その一端が、電波の放射用として規定される。具体的には、前記一端の開口が、電波を放射するための開口として用いられる。
【0033】
副反射鏡2は、導波管1の一端の開口1aから放射された電波を主反射鏡3に向かって反射するために、鏡面2bが導波管1の開口1aと対向する位置に配置されている。
【0034】
また、鏡面2bは開口1aから放射された電波が主反射鏡3を照射するよう、形状が設定されている。また、図において、鏡面の断面形状は軸対称性を有している。
【0035】
以下では、副反射鏡2は全体が金属材料であるとして説明する。
【0036】
接続部4は、棒状の金属で形成され、金属棒の中心軸が内導体1bの中心軸1dと同じ直線上になるよう配置されている。
【0037】
また、図において、接続部4の断面形状は軸対称性を有している。
【0038】
また、以下では、接続部4の金属材料であるとして説明する。
【0039】
また、その一端が、内導体1bの開口1a側の端部と物理的に接続され、他の端が、副反射鏡2の中央部2aと物理的に接続されている。
【0040】
同軸型導波管1、副反射鏡2および接続部4の接続方法としては、たとえば溶接を用いて接続する。
【0041】
接続部4により副反射鏡2が支持されているので、開口1aと鏡面2bとの間の配置関係が規定される、また副反射鏡2が内導体1bにより支持されているので、副反射鏡の一次放射器内での配置関係が決定される。
【0042】
同軸型導波管1は、主反射鏡3の中央から図の上方に向かって配置され、主反射鏡3鏡面の中央部に規定されている。
【0043】
一次放射器の同軸型導波管1は、その一端が主反射鏡3に固定されている。
【0044】
同軸型導波管の長さおよび固定位置によって、副反射鏡2と主反射鏡3の間の配置関係が規定される。
【0045】
なお、図では固定箇所において導波管1が主反射鏡3で密閉されているが、図7のように主反射鏡3の裏面側へ突き抜けるように規定していてもよい。
【0046】
主反射鏡3の鏡面は、たとえば中心軸を有する回転放物面であり、同軸型導波管1は主反射鏡3の中心軸に沿って配置され、副反射鏡2は主反射鏡3の前方に配置されている。
【0047】
同軸型導波管1の一端の開口1aから放射された電波は、同軸型導波管1の開口1aと対向する位置に配置されている副反射鏡2の鏡面2bによって反射される。
【0048】
副反射鏡2によって反射された電波は、副反射鏡2と対向する位置に配置されている主反射鏡3によって反射される。
【0049】
以上のように、本発明の実施の形態1によれば、反射鏡部2は内導体1bにより支持されるので、副反射鏡2に反射され主反射鏡3に向かう電波6が、従来技術のように誘電体によって散乱されること等を低減でき、従って、放射特性の劣化を低減することができる。
【0050】
また、本実施の形態においては、副反射鏡2の支持に金属棒を使用しているので、中空の円錐形誘電体を使用するときと比較して、放射特性の劣化を低減した上で支持構造の十分な強度を確保することができる。
【0051】
なお、本発明の実施の形態1においては、図2の主反射鏡3の鏡面が回転放物面となっているとした説明したが、必ずしも回転放物面でなくてもよく、実施の形態及び図面に限定されない。
【0052】
実施の形態2.
以下に、図面を用いて本発明の実施の形態2について説明する。
【0053】

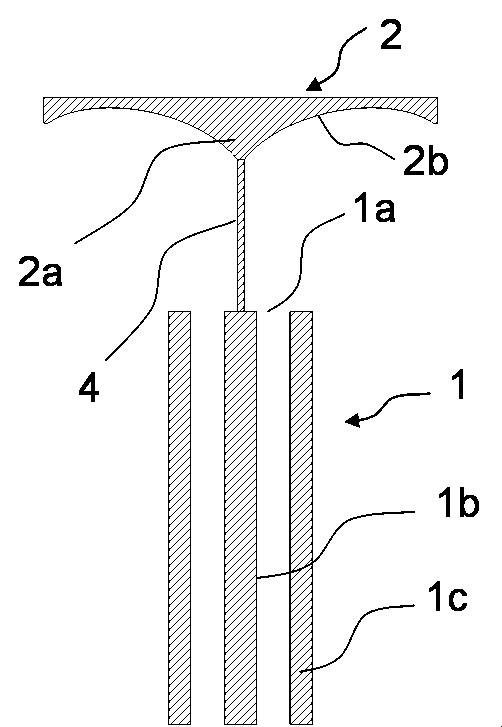

図3は、本発明の実施の形態2に係る、一次放射器の断面を示す概略図である。
【0054】
アンテナ装置に適用した場合については、図2と同様に配置される。
【0055】
なお、前記実施の形態1と同一または相当する部分には、図1および図2と同一符号または同様な符号を付してその説明を省略する場合がある。
【0056】
図において、前記実施の形態1の図1と異なる点は、接続部4の金属棒が、同軸型導波管1の内導体1bよりも細くなっている点である。
【0057】
従って、同軸型導波管の中心軸1bと垂直な面でみた場合に、接続部4の断面積が内導体1bの断面積よりも小さくなっている。
【0058】
また、図では、金属棒の中心軸が内導体1bの中心軸と同じ軸線上になるよう配置されている。
【0059】
以上のように、本発明の実施の形態2によれば、接続部4の太さが、同軸型導波管1の内導体1bよりも細くなっているので、接続部4による電波の散乱を低減でき、従って、放射特性の向上させることができる。
【0060】
なお、接続部4の内導体1b側端付近は、内導体1b側に向けて徐々に太くするよう形成してもよく、実施の形態の図の構成に限定されない。
【0061】
実施の形態3.
以下に、図面を用いて本発明の実施の形態3について説明する。
【0062】

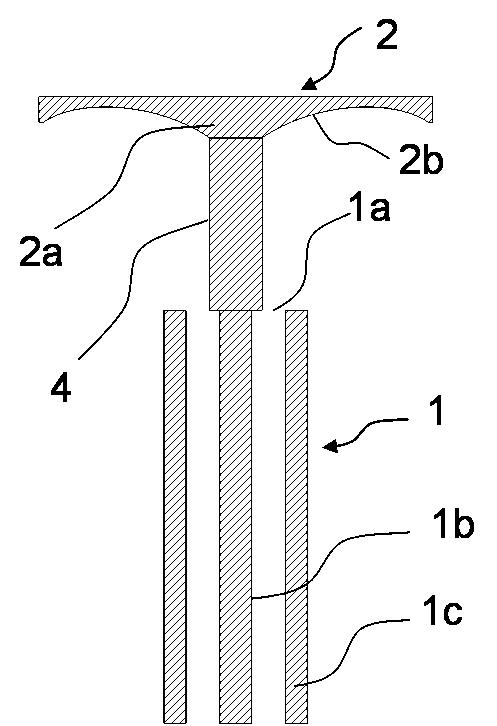

図4は、本発明の実施の形態3に係る、一次放射器の断面を示す概略図である。
【0063】
アンテナ装置に適用した場合については、図2と同様である。
【0064】
なお、前記実施の形態1および2と同一または相当する部分には、同一符号または同様な符号を付してその説明を省略する場合がある。
【0065】
図において、前記実施の形態1の図1と異なる点は、接続部4の太さが、同軸型導波管1の内導体1bよりも太くなっている点である。
【0066】
従って、同軸型導波管の中心軸1bと垂直な面でみた場合に、接続部4の断面積が、内導体1bの断面積よりも大きくなっている。
【0067】
また、図では、金属棒の中心軸が内導体1bの中心軸と同じ軸線上になるよう配置されている。
【0068】
以上のように、本発明の実施の形態3によれば、接続部4の太さが、同軸型導波管1の内導体1bよりも太くなっているので、接続部4の副反射鏡2側の強度を向上させることができる。
【0069】
なお、内導体1bの接続部4側端付近は、接続部4側に向けて徐々に太くなるように形成してもよく、実施の形態の図の構成に限定されない。
【0070】
実施の形態4.
以下に、図面を用いて本発明の実施の形態4について説明する。
【0071】

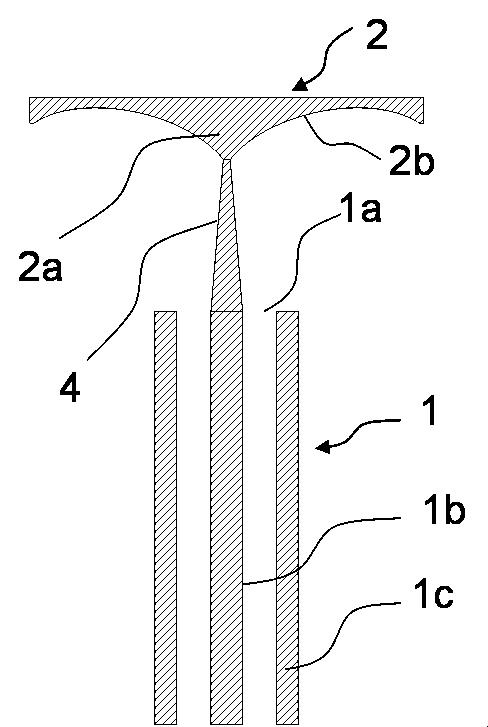

図5は、本発明の実施の形態4に係る、一次放射器の断面を示す概略図である。
【0072】
アンテナ装置に適用した場合については、図2と同様である。
【0073】
なお、前記実施の形態1ないし3と同一または相当する部分には、同一符号または同様な符号を付してその説明を省略する場合がある。
【0074】
図において、前記実施の形態1の図1と異なる点は、接続部4の太さが、同軸型導波管1の内導体1b側から副反射鏡2側へ向かって細くなっている点である。
【0075】
従って、同軸型導波管の中心軸1bと垂直な面でみた場合に、接続部4の断面積が、導波管部1側から前記副反射鏡2側に向かって徐々に小さくなっている。
【0076】
また、図では、金属棒の中心軸が内導体1bの中心軸1dと同一線上になるよう配置されている。
【0077】
以上のように、本発明の実施の形態2によれば、接続部4の太さが、同軸型導波管1の内導体1b側から副反射鏡2側へ向かって細くなっているので、接続部4による電波の散乱を低減でき、従って放射特性を向上させることができる。
【0078】
実施の形態5.
以下に、図面を用いて本発明の実施の形態5について説明する。
【0079】

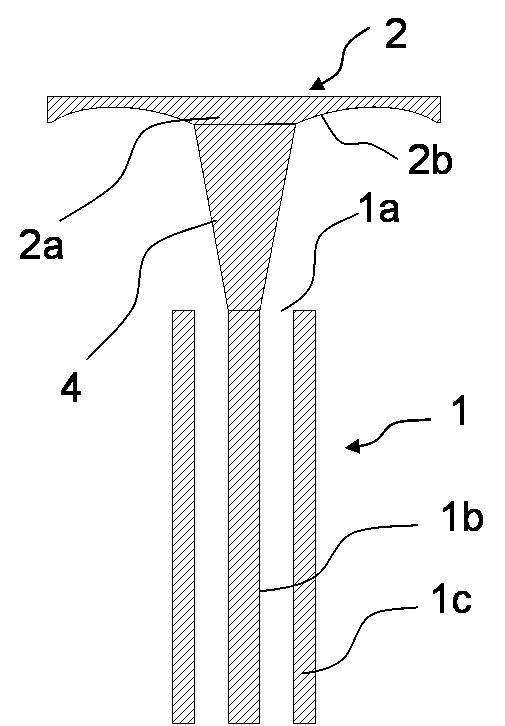

図6は、本発明の実施の形態5に係る、一次放射器の断面を示す概略図である。
【0080】
アンテナ装置に適用した場合した場合については、図2と同様である。
【0081】
なお、前記実施の形態1ないし4と同一または相当する部分には、同一符号または同様な符号を付してその説明を省略する場合がある。
【0082】
図において、前記実施の形態1の図1と異なる点は、接続部4が、同軸型導波管1の内導体1b側から副2側へ向かって太くなっている点である。
【0083】
従って、従って、同軸型導波管の中心軸1bと垂直な面でみた場合に、接続部4の断面積が、導波管部1側から前記反射鏡部2側に向かって徐々に大きくなっている。
【0084】
また、図では、金属棒の中心軸が内導体1bの中心軸と同じ軸線上になるよう配置されている。
【0085】
以上のように、本発明の実施の形態2によれば、接続部4の太さが、同軸型導波管1の内導体1b側から副反射鏡2側へ向かって太くなっているので、接続部4の副反射鏡2側の強度を向上させることができる。
【0086】
実施の形態6.
以下に、図面を用いて本発明の実施の形態6について説明する。
【0087】

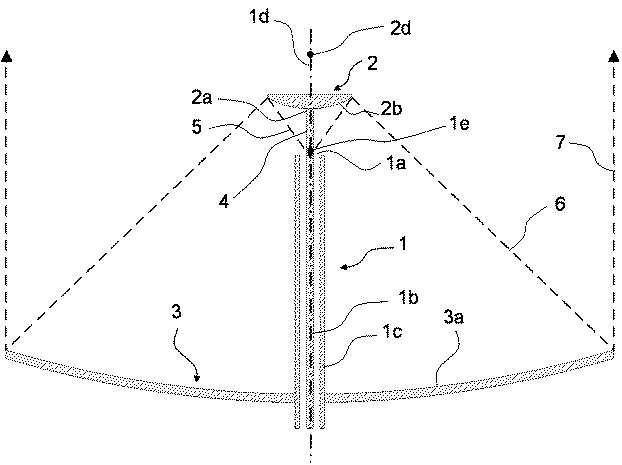

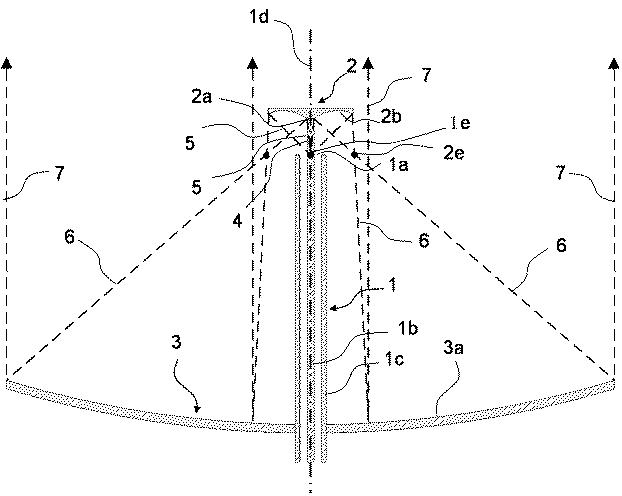

図7は、本発明の実施の形態6に係る、アンテナ装置の断面を示す概略図である。
【0088】
図の見方は、前記実施の形態1の図2と同様である。
【0089】
なお、前記実施の形態1ないし4と同一または相当する部分には、同一符号または同様な符号を付してその説明を省略する場合がある。
【0090】
図では、同軸型導波管1から放射された場合に、同軸型導波管1から放射された電波が副反射鏡2に反射され、さらに副反射鏡2に反射された電波が主反射鏡3に反射される範囲の両端における、電波の様子を示している。
【0091】
副反射鏡2の断面形状は、図の中心軸1dの左右の各部において、鏡面2bの2つの焦点のうちの1つが、同軸型導波管1の開口1aから放射される場合の電波の位相中心1eに位置し、もう1つの焦点が、同軸型導波管1の中心軸上ではない位置2eになるような形状となっている。
【0092】
さらに、副反射鏡2の鏡面2bは、前記断面形状を有する楕円の一部を、同軸型導波管の中心軸1dで回転させた、回転対称性を有する回転楕円面となっている。
【0093】
以上のように、本発明の実施の形態6によれば、前記鏡面形状を有する副反射鏡2を使用することで、副反射鏡2に反射されて主反射鏡3に向かう電波は、一次放射器側に戻ることがないので、一次放射器における電波の散乱を低減し、従って一次放射器の反射特性の劣化を改善することができる。
【0094】
実施の形態7.
以下に、図面を用いて本発明の実施の形態7について説明する。
【0095】
図8は、本発明の実施の形態7に係る、アンテナ装置の断面を示す概略図である。
【0096】
図の見方は、実施の形態1の図2および実施の形態6の図7と同様である。
【0097】
なお、前記実施の形態1ないし4と同一または相当する部分には、同一符号または同様な符号を付してその説明を省略する場合がある。
【0098】
副反射鏡2の断面形状は、鏡面2bの2つの焦点のうち1つが、同軸型導波管1の開口1aから放射される電波の位相中心1eに位置し、もう1つの焦点が、同軸型導波管1の中心軸上の位置2dにあるような形状となっている。
【0099】
さらに、副反射鏡2の鏡面2bは、前記断面形状を有する楕円の一部を、同軸型導波管の中心軸で回転させた、回転対称性を有する回転楕円面となっている。
【0100】
実施の形態8.
以下に、図面を用いて本発明の実施の形態8について説明する。
【0101】
図の見方は、実施の形態1、実施の形態6ないし7の図と同様である。
【0102】
図9は、本発明の実施の形態8に係る、アンテナ装置の断面を示す概略図である。
【0103】
副反射鏡2の断面形状は、鏡面2bの2つの焦点のうち一方が、同軸型導波管1の開口1aから放射される電波の位相中心1eに位置し、もう一方の焦点が、同軸型導波管1の中心軸上ではない位置2dにあるような形状となっている。この場合、図のように、位置2dは副反射鏡2の背面側に2ヶ所存在する。
【0104】
さらに、副反射鏡2の鏡面2bは、前記断面形状を有する双曲線の一部を、同軸型導波管の中心軸で回転させた、回転対称性を有する回転双曲面である。
【0105】
実施の形態9.
以下に、図面を用いて本発明の実施の形態9について説明する。
【0106】
図10は、本発明の実施の形態9に係る、アンテナ装置を示す図である。
【0107】
図の見方は、実施の形態1、実施の形態6ないし8の図と同様である。
【0108】
副反射鏡2の断面形状は、鏡面2bの2つの焦点のうち1つが、同軸型導波管1の開口1aから放射される電波の位相中心1eに位置し、もう1つの焦点が、同軸型導波管1の中心軸上の位置2dにあるような形状となっている。
この場合、図のように、位置2dは副反射鏡2の背面側に1ヶ所存在する。
【0109】
さらに、副反射鏡2の鏡面2bは、前記断面形状を有する双曲線を、同軸型導波管の中心軸で回転させた、回転対称性を有する回転双曲面である。
【0110】
実施の形態10.
以下に、図面を用いて本発明の実施の形態10について説明する。
【0111】

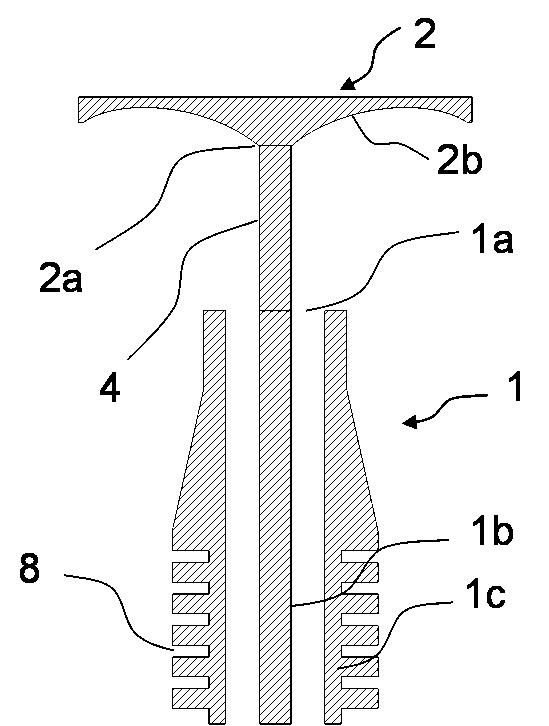

図11は、本発明の実施の形態10に係る、一次放射器の断面を示す概略図である。
【0112】

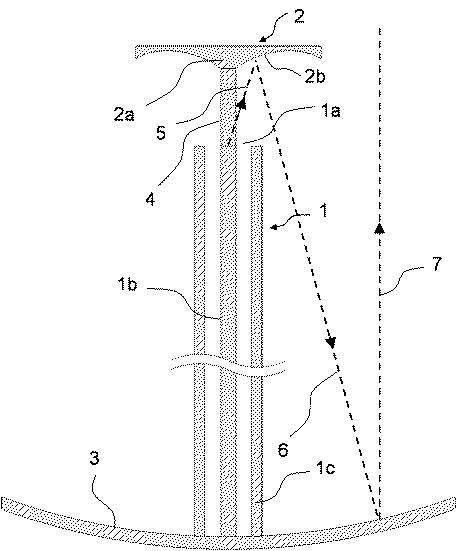

アンテナ装置に適用した場合については、図2と同様である。
【0113】
なお、前記実施の形態1ないし4と同一または相当する部分には、同一符号または同様な符号を付してその説明を省略する場合がある。
【0114】
前記実施の形態1の図1との差異は、同軸型導波管1の外導体1cの外表面側に、同軸型導波管1の中心軸1dを中心軸とする回転対称の凹凸構造が形成されている点である。
【0115】
図において、凹凸構造の凹部によって複数の溝8が形成され、従って、各々の凹部(溝8)は、全体として穴の開いた円盤状となっている。
【0116】
なお、本実施のような場合に、凹凸構造または溝8はコルゲーション(Corrugation)と呼ばれることがある。
【0117】
図において、溝8は、同軸型導波管1の中心軸1dを基準とする軸対象の断面形状を有する。また、溝8は、たとえば図のように、同軸型導波管1の中心軸1dと垂直な面の側面を有し、溝の深さ方向は同軸型導波管1の中心軸1dと垂直な方向となっている。また、同軸型導波管1の中心軸1dに垂直な方向で同軸型導波管1の外方に向かって開口を有するよう形成されている。
【0118】
また、図において、各々の溝8の深さは同じであり、使用する電波の周波数に応じて4分の1波長程度に深さが設定される。
【0119】
ここで、「4分の1波長程度」と記載しているのは、想定する電波に周波数範囲(いわゆる帯域幅。)を設定するので、範囲内の周波数全てに対し4分の1波長とはならないためである。
【0120】
一次放射器の実装においては、たとえば、使用する帯域の下限周波数の80%に対応する波長を基準にして、溝8の深さが設定される。このため、帯域内の各周波数に対し10%から20%程度の差異は許容範囲内とされることが多い。
【0121】
また、溝8のピッチ、断面形状、等は、一次放射器またはアンテナ装置の要求性能等に従って設定される。たとえば、溝のピッチは、たとえば10分の1波長程度に設定される。
【0122】
また、溝8は、図の下側、すなわち同軸型導波管1の主反射鏡3側、に形成され、たとえば図の下半分の範囲全体に渡って形成される。
【0123】
また、溝8を形成する部分の外導体1cは、溝8を形成しない部分に比べて、厚みを増やすように形成している。
【0124】
また、外導体1cは、溝8が形成されていない部分では、溝8が形成されている部分に向かって厚みが徐々に増えており、従っていわゆるテーパ状に形成されている。
【0125】
以上のように、本発明の実施の形態によれば、同軸型導波管1の外表面の主反射鏡3側の部分に凹凸構造(溝8)を形成しているので、副反射鏡2により反射された電波の一部が外導体1cの外側の表面に沿って伝搬することにより起こる、主反射鏡3と副反射鏡2との間の電波の多重反射を、低減することができる。
【0126】
また、外導体1cを、凹凸構造(溝8)を形成していない部分から凹凸構造(溝8)を形成している部分に向かって厚みを徐々に増してテーパ状の断面形状としているので、凹凸構造(溝8)を形成していない部分と凹凸構造(溝8)を形成している部分との段差により生ずる、段差と副反射鏡2との間の電波の多重反射を、低減することができる。
【0127】
従って、放射特性の劣化をさらに低減することができる。
【0128】
なお、本発明の実施の形態では、各々の溝の断面形状が単純な矩形状で、全て同一の場合について示したが、他の断面形状でもよく、本実施の形態の図および説明に限定されない。
【0129】
たとえば、各々の溝8が、深さの異なる複数の矩形を隣接させたような断面形状の溝とすることも可能である。
【0130】
実施の形態11.
以下に、図面を用いて本発明の実施の形態11について説明する。
【0131】

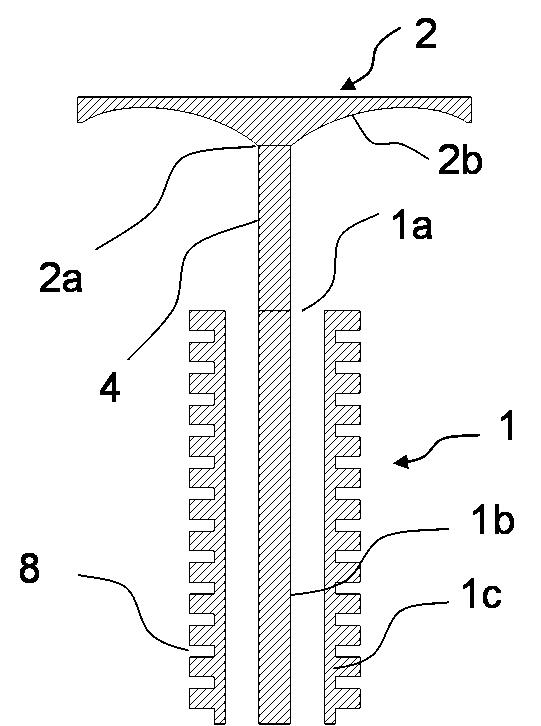

図12は、本発明の実施の形態11に係る、一次放射器の断面を示す概略図である。
【0132】
アンテナ装置に適用した場合については、図2と同様である。
【0133】
前記実施の形態10との差異は、同軸型導波管1の外導体1cの外表面側のほぼ全範囲に凹凸構造(または溝8)を形成している点である。
【0134】
ここで、ほぼ全範囲とは、主反射鏡3に一次放射器を設置した場合の、主反射鏡3と副反射鏡2の間にある範囲を指す。
【0135】
以上のように、本発明の実施の形態によれば、同軸型導波管の外表面のほぼ全範囲に凹凸構造(溝8)を形成しているので、溝8を形成している部分としていない部分の段差またはテーパでの反射は生じないため、主反射鏡3と副反射鏡2との間の電波の多重反射をさらに低減することができる。
【0136】
従って、放射特性の劣化をさらに低減することができる。
【0137】
実施の形態12.
以下に、図面を用いて本発明の実施の形態12について説明する。
【0138】

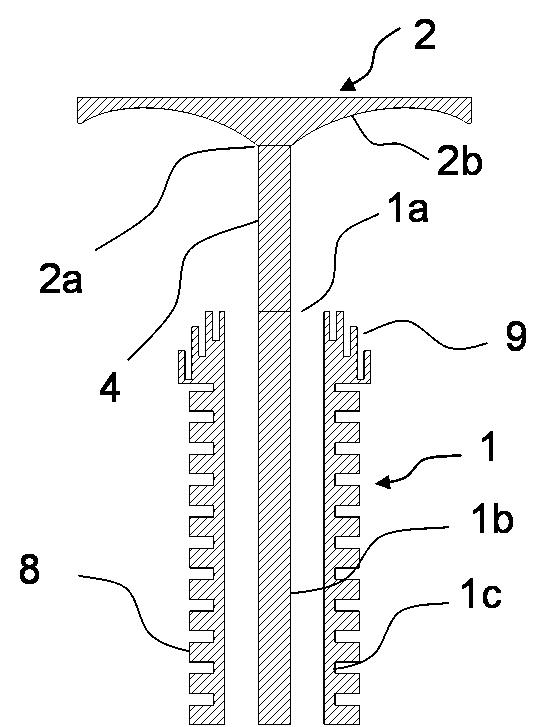

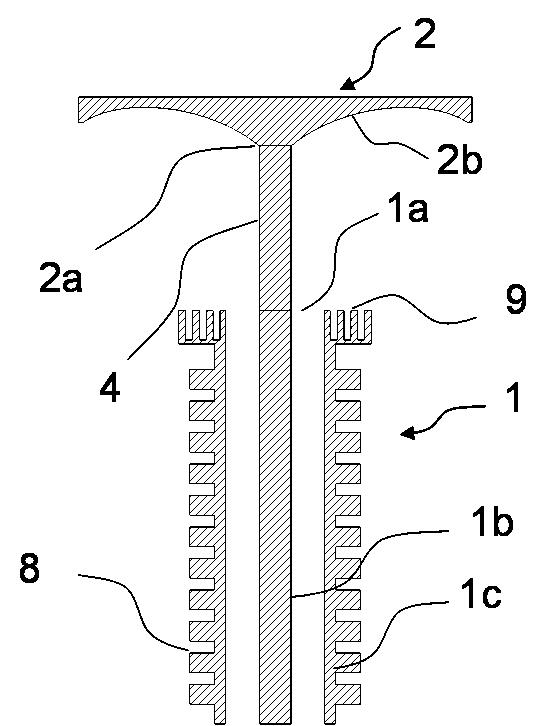

図13は、本発明の実施の形態12に係る、一次放射器の断面を示す概略図である。
【0139】
アンテナ装置に適用した場合については、図2と同様である。
【0140】
前記実施の形態11の図12との差異は、同軸型導波管1の外導体1cの開口1a側端部の、副反射鏡2と対向する面、すなわち図12の外導体1cの上端の上面、の部分に同軸型導波管1の中心軸1dを中心軸とする回転対称の凹凸構造が形成している点である。
【0141】
図において、凹凸構造の凹部によって複数の溝9が形成され、従って、各々の溝9は、全体として円筒状となっている。
【0142】
なお、本実施のような場合に、凹凸構造または溝9はチョーク(choke)と呼ばれることがある。
【0143】
図において、各々の凹凸構造の凹部(溝9)は、同軸型導波管1の中心軸1dを基準とする軸対象の断面形状を有する。
【0144】
また、凹部(溝9)は、たとえば図のように、副反射鏡2側に向かって開口を有するよう形成され、また、たとえば図のように、同軸型導波管1の中心軸1cと平行な側面を有し、溝の深さ方向が同軸型導波管1の中心軸1dと平行になるよう形成されている。
【0145】
また、図において、各々の凹部(溝9)の深さは同じであり、使用する電波の周波数に応じて4分の1波長程度に深さが設定される。「4分の1波長程度」と記載しているのは、実施の形態11の溝8と同様な理由である。
【0146】
また、溝9のピッチ、断面形状、等は、一次放射器またはアンテナ装置の要求性能等に従って設定される。たとえば、溝9のピッチは、たとえば10分の1波長程度に設定される。
【0147】
以上のように、本発明の実施の形態によれば、同軸型導波管1の外導体1cの開口1a側の端部、すなわち図の外導体1cの上端に、凹凸構造による溝9を形成している。
【0148】
これにより、開口1aから放射された電波が副反射鏡2へ向かわずに直接主反射鏡3側に廻りこむことを低減することができる。
【0149】
従って、放射特性の劣化をさらに低減することができる。
【0150】
実施の形態13.
以下に、図面を用いて本発明の実施の形態13について説明する。
【0151】

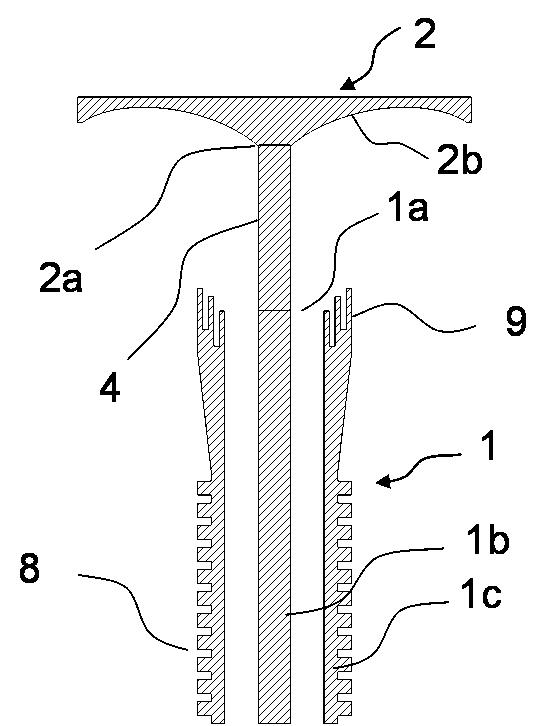

図14は、本発明の実施の形態13に係る、一次放射器の断面を示す概略図である。
【0152】
アンテナ装置に適用した場合については、図2と同様である。
【0153】
前記実施の形態12の図13との差異は、外導体1cの端部の溝9の位置が、同軸型導波管1の中心軸1dからの距離とともに変位している、すなわち、同軸型導波管1の中心軸1dから離れているほど図において下方に位置する、ように形成されている点である。
【0154】
以上のように、本発明の実施の形態によれば、溝9の位置が、同軸型導波管1の中心軸1dからの距離とともに変位し、同軸型導波管1の中心軸1dに近い溝9ほど副反射鏡2側に位置するよう形成されているので、(1)実施の形態12に同様に、同軸型導波管1の開口1aから放射された電波が副反射鏡2へ向かわずに直接回り込むことで生ずる放射特性の劣化を低減、するだけでなく、(2)同軸型導波管1の外導体1cに溝9を形成することにより外導体1cの厚みが増えた場合に、外導体1cの端部の面と副反射鏡2との間で生ずる多重反射を低減することができる。
【0155】
従って、放射特性の劣化をさらに低減することができる。
【0156】
実施の形態14.
以下に、図面を用いて本発明の実施の形態14について説明する。
【0157】
図15は、本発明の実施の形態13に係る、一次放射器の断面を示す概略図である。
【0158】
アンテナ装置に適用した場合した場合については、図2と同様である。
【0159】
前記実施の形態12の図13との差異は、溝9の位置が、同軸型導波管1の中心軸1dからの距離とともに変位し、同軸型導波管1の中心軸1dから遠い溝9ほど副反射鏡2側に位置するよう形成されている、すなわち、同軸型導波管1の開口1aから離れているほど図において上方に位置するように形成されている点である。
【0160】
以上のように、本発明の実施の形態によれば、溝9の位置が、同軸型導波管1の中心軸からの距離とともに変位し、同軸型導波管1の中心軸1dから遠い溝9ほど副反射鏡2側に位置するよう形成されているので、外導体1cの端部の面と副反射鏡2との間の多重反射が生じるのをさらに低減することができる。
【0161】
従って、放射特性の劣化をさらに低減することができる。
【0162】
なお、図11では同軸型導波管の外導体1cの一部に溝8を形成しているが、実施の形態12の図11のように、必ずしも溝8を形成していなくてもよい。
【0163】
実施の形態15.
以下に、図面を用いて本発明の実施の形態15について説明する。
【0164】

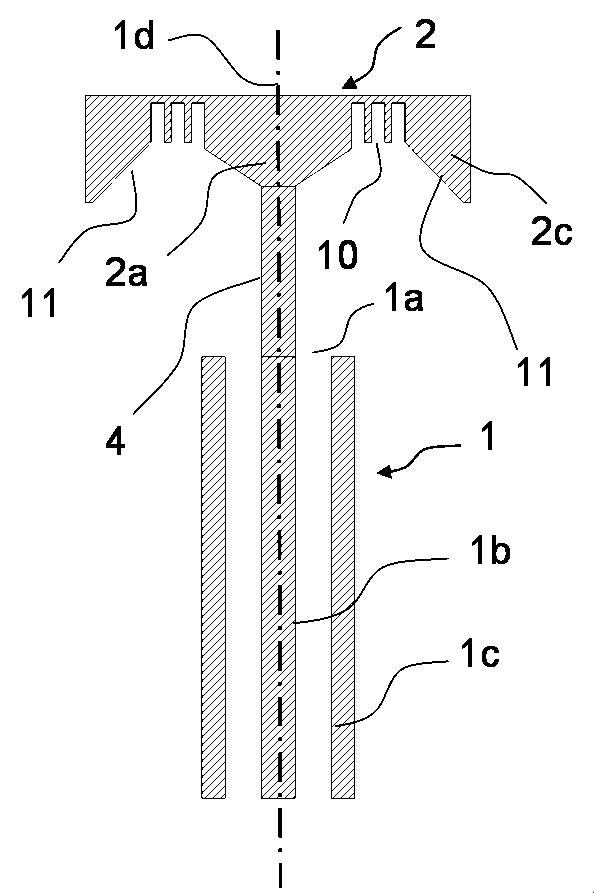

図16は、本発明の実施の形態15に係る、一次放射器の断面を示す概略図である。
【0165】
アンテナ装置に適用した場合については、図2と同様である。
【0166】
前記実施の形態1の図1との主な差異は、副反射鏡2の鏡面2bの一部に、同軸型導波管1の中心軸1dを中心軸とする回転対称の凹凸構造が形成されている点である。
【0167】
図において、凹凸構造の凹部によって複数の溝10が形成され、従って、各々の溝10は、全体として円筒状となっている。
【0168】
図において、溝10の位置は、同軸型導波管1の中心軸1d方向の位置が、全て同じ位置になるよう形成されている。
【0169】
また、図において、溝10は、同軸型導波管1の中心軸1dを軸とする軸対象の断面形状を有する。また、たとえば図のように、同軸型導波管1の中心軸1cと平行な面の側面を有し、溝10の深さ方向が同軸型導波管1の中心軸1dと平行になるよう形成されている。
【0170】
また各々の溝10は、深さが4分の1波長程度となっており、溝10の開口が同軸型導波管1側に向くよう形成されている。
【0171】
なお、ここで「4分の1波長程度」と記載しているのは、実施の形態11の溝8と同様な理由である。
【0172】
溝10の数、ピッチ、断面形状、鏡面2a内での位置等は、一次放射器またはアンテナ装置の要求性能等に従って設定される。たとえば、溝の位置については、溝10と同軸型導波管1の中心軸との距離が、同軸型導波管1の中心軸1dと外導体1cとの距離と同程度、すなわち、同軸型導波管1の中心軸1dから外導体1cの存在する範囲までの距離と、中心軸1dから溝10の存在する範囲までの距離とが、重複する範囲を有するように形成する。
【0173】
また、図においては、副反射鏡2の中央部2aから溝10までの鏡面は、同軸型導波管1の中心軸1dからの距離が大きくなるに従って同軸型導波管1の開口1aからの距離が大きくなるように形成されている。
【0174】
一方、溝10から副反射鏡2の周辺部2cまでの鏡面は、同軸型導波管1の中心軸1dからの距離が大きくなるに従って同軸型導波管1の開口1aからの距離が小さくなるように形成され、図の副反射鏡2の左右の周辺部2cは各々、同軸型導波管1側に向かって突き出るような断面形状であり、傾斜面11を有している。
【0175】
同軸型導波管1の開口1aから放射される電波は、開口1aと対向する位置に配置されている副反射鏡2によって反射される。
【0176】
各々の溝10は、同軸型導波管1の中心軸1d中心とする円筒状の溝となっているで、開口1aから放射される電波の偏波方向が規定されると、同軸型導波管1の中心軸1dと垂直な面で見た場合(すなわち図の上部から平面的に見た場合)に、電波の偏波方向と溝10との角度が副反射鏡2内での溝の位置によって異なっている。
【0177】
これにより、同軸型導波管1の中心軸1dと平行な方向の位置における電波の反射位置が、電波の偏波方向に平行な面(E面)と偏波方向に垂直な面(H面)とで異なってくるため、副反射鏡2によって反射された電波の強度分布が溝10の存在および前記角度に依存して変更される。
【0178】
これにより、同軸型導波管1の中心軸1dと垂直な面で見た場合の電磁界分布の回転対称性が向上する。
【0179】
また、突起状の周辺部2cは、副反射鏡2の鏡面2aで反射した電波または鏡面2aに沿って伝播する電波が、副反射鏡2の背面側へ廻り込むのを抑圧する。これにより、副反射鏡2の背面側へ不要な電波の放射を低減することができる。
【0180】
従って、放射特性の劣化を低減することができる。
【0181】
以上のように、本発明の実施の形態によれば、副反射鏡2の鏡面内に凹凸構造による溝10を形成しているため、電磁界分布の同軸型導波管1の中心軸1dを中心軸とする回転対称性が向上し、放射特性が改善される。
【0182】
また、副反射鏡2の周辺部2cが同軸型導波管1側に突き出ており、溝10から周辺部2cに至る部分が傾斜面11となるように形成されているので、背面への不要な電波の放射を抑圧し、放射特性の劣化を低減できる。
【0183】
また、溝10と傾斜部11を形成することにより、副反射鏡2の直径を小さくすることができ、副反射鏡2の存在に起因する主反射鏡3の等価的な面積の減少および放射特性の劣化、を低減することができる。
【0184】
なお、副反射鏡2の中央部2aから溝10までの部分の鏡面は、同軸型導波管1の中心軸からの距離が大きくなるに従って同軸型導波管1の開口1aからの距離が大きくなればよく、各種形状が適用可能であるが、両者が直線的な比例関係、すなわちその部分の鏡面が全体として円錐面となることが望ましい。
【0185】
これにより、中央部2a付近または溝10付近の鏡面部分によって反射される電波が、同軸型導波管1の開口1aへ戻るのを低減させる、または、副反射鏡2の周辺部2cへ向かって伝播し副反射鏡の背面へ回り込むのを低減させることができる。
【0186】
従って、放射特性の劣化を低減できる。
【0187】
実施の形態16.
以下に、図面を用いて本発明の実施の形態16について説明する。
【0188】

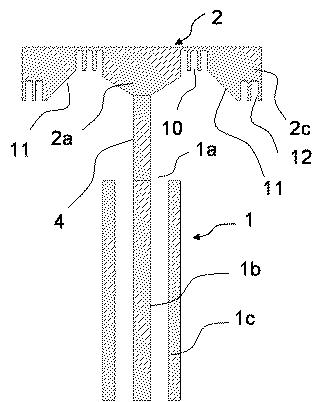

図17は、本発明の実施の形態16に係る、一次放射器の断面を示す概略図である。
【0189】
アンテナ装置に適用した場合については、図2と同様である。
【0190】
前記実施の形態15の図16との差異は、副反射鏡2の周辺部2cにも、同軸型導波管1の中心軸1dを中心軸とする回転対称の凹凸構造が形成されている点である。
【0191】
凹凸構造の凹部によって複数の溝12が形成され、従って、各々の溝12は、全体として円筒状となっている。
【0192】
各々の溝12は、深さが4分の1波長程度となっており、開口が同軸型導波管1側に向いている。
【0193】
また、図において、各々の凹部(溝12)の深さは同じであり、使用する電波の周波数に応じて4分の1波長程度に深さが設定される。「・・・程度」と記載しているのは、実施の形態11の溝8と同様な理由である。
【0194】
また、溝12は、同軸型導波管1の中心軸1dを基準とする軸対象の断面形状を有する。また、溝12は、たとえば図のように、同軸型導波管1の中心軸1cと平行な面の側面を有し、溝の深さ方向は同軸型導波管1の中心軸1cと平行な方向となっている。
【0195】
また、溝12の数、ピッチ、断面形状、周辺部2c内での位置等は、一次放射器またはアンテナ装置の要求性能等に従って設定される。たとえば、溝のピッチは、たとえば10分の1波長程度に設定される。
【0196】
以上のように、本発明の実施の形態によれば、副反射鏡2の周辺部2cにも、溝12を形成しているので、副反射鏡2の背面側への不要な電波の放射を低減した上で、副反射鏡2の直径を小さくすることができ、放射特性の劣化をさらに低減できる。
【0197】
副反射鏡2の直径が大きいと、主反射鏡3に反射された電波が副反射鏡2に当たりやすくなるため、放射特性の劣化の原因となる。そのため、副反射鏡の直径はできるだけ小さくする必要があり、特に、主反射鏡2が小さい場合にその影響が顕著となる。
【0198】
周辺部2cの溝12によって、副反射鏡2による主反射鏡への影響を低減でき、放射特性の劣化をさらに低減できる。
【0199】
また、前記実施の形態15と同様な構成については、実施の形態15に記載の効果と同様な効果を得ることができる。
【0200】
なお、本実施の形態では、溝12を副反射鏡の周辺部2cに形成しているが、主反射鏡3が大きいの場合などにおいて、溝12を形成しないで、副反射鏡の直径を小さくするようにしてもよい。
【0201】
実施の形態17.
以下に、図面を用いて本発明の実施の形態17について説明する。
【0202】

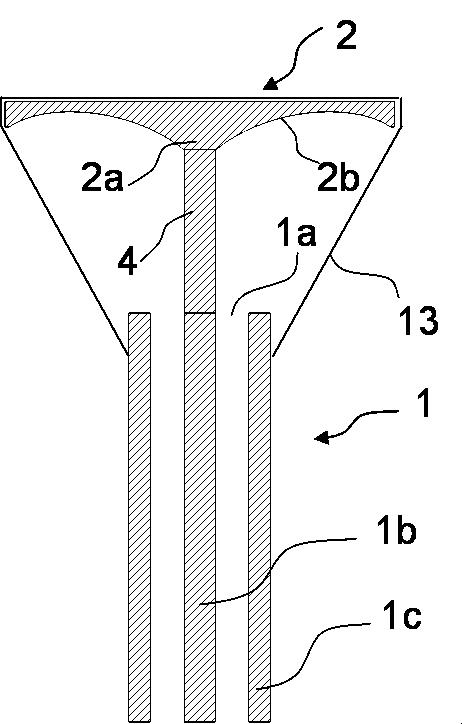

図18は、本発明の実施の形態17に係る、一次放射器の断面を示す概略図である。
【0203】
アンテナ装置に適用した場合については、図2と同様である。
【0204】
前記実施の形態1の図1との差異は、カバー13が形成されている点である。
【0205】
カバー13は、同軸型導波管1の開口1aおよび副反射鏡2の鏡面2bを、水滴、塵などから保護する。
【0206】
図においては、カバー13は副反射鏡2全体を包むように形成され、同軸型導波管1の外導体1cと密着し、内部を隔離する場合を示している。
【0207】
ここで、カバー13の厚みは、(カバー13の材質の特性に依存するが)同軸型導波管1の開口1aおよび副反射鏡2の鏡面2bを、水滴、塵などから保護できる程度の厚みを有すればよく、また、特許文献1および2のような副反射鏡2を支持する強固な構造となっていることは必要とされないことから、薄くすることができる。
【0208】
以上のように、本発明の実施の形態によれば、カバー13を薄く形成することができるので、電波の放射特性に対する影響を低減した上で、防滴、防塵対策ができる。
【0209】
なお、本実施の形態においては、副反射鏡2全体を包むようにカバー13を形成しているが、副反射鏡2の周辺部と同軸型導波管の外導体1cとの間のみに形成してもよく、本実施の形態の図の形状に限定されない。
【0210】
また、カバーは防滴、防塵対策ができればよいので、副反射鏡2の背面側は厚くするなど、本実施の形態の図の寸法(寸法比)・構成に限定されない。
【0211】
実施の形態18.
以下に、図面を用いて本発明の実施の形態17について説明する。
【0212】

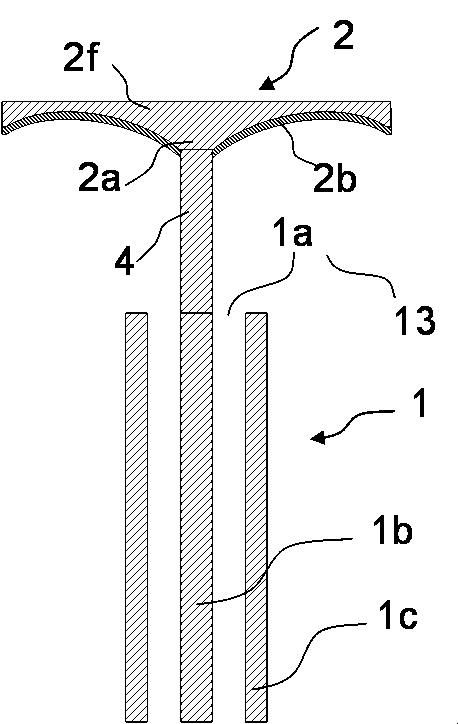

図19は、本発明の実施の形態18に係る、一次放射器の断面を示す概略図である。
【0213】
アンテナ装置に適用した場合については、図2と同様である。
【0214】
前記実施の形態1の図1との差異は、副反射鏡2において、鏡面2b部分とその他の部分とが分けられている点である。
【0215】
ここで、「分けられている」とは、(1)材質的に異なっている、(2)物性的に異なっている、(3)構造的に異なっている、(4)副反射鏡2の実装前において別々に作成されている、など各種の場合を含む意味で用いることが可能である。
【0216】
たとえば、(1)同じ金属でも、異なる材料で各々形成しておき、副反射鏡2を構成する際に両者を一体化する、(2)鏡面2b部分は金属材料で形成し、その他の部分はプラスチックなどの他の材料で形成する、など各種の構成・構造が適用可能である。
【0217】
また、鏡面2b部分は、副反射鏡2の中央部2aには形成されておらず、金属棒4は副反射鏡2のその他の部分と直接接続され、副反射鏡2を支持するように形成されている。
【0218】
以上のように、本発明の実施の形態によれば、鏡面2b部分とその他の部分とが分けられているので、副反射鏡2の設計の自由度が向上する。
【0219】
実施の形態19.
以下に、図面を用いて本発明の実施の形態17について説明する。
【0220】

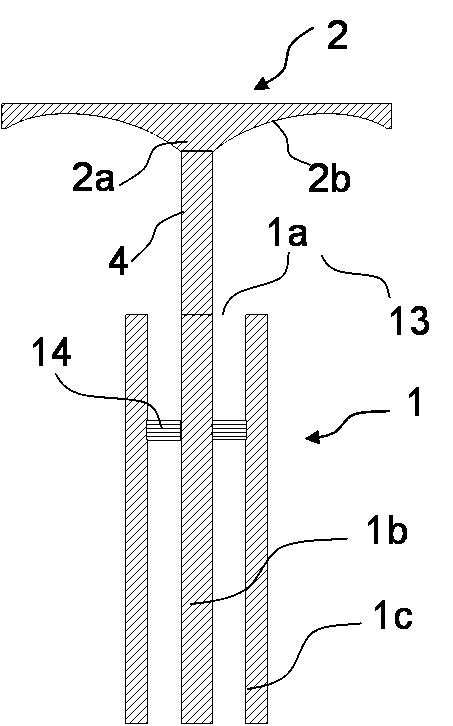

図20は、本発明の実施の形態19に係る、一次放射器の断面を示す概略図である。
【0221】
アンテナ装置に適用した場合については、図2と同様である。
【0222】
前記実施の形態1の図1との差異は、内導体1bと外導体1cとの間に内導体1bを支持するための支持部14が形成されている点である。
【0223】
支持部14は、同軸型導波管1の中心軸1dに対し軸対称な断面形状で、全体として円筒状または穴のあいた円盤状に設けるのが望ましい。
【0224】
なお、本実施の形態においては、同軸型導波管1の途中に内導体1bの支持部14が形成されているが、内導体1bおよび副反射鏡2を支持できれば他の位置でもよく、図の構成に限定されない。
【0225】
また、同軸型導波管1のその他の位置に、同様な支持部を形成してもよい。
【0226】
また、支持部14の寸法も図の構成に限定されない。たとえば、導波管内全体に誘電体を設けるなどしてもよい。
【0227】
なお、前記各実施の形態においては、同軸型導波管1が金属製の内導体1bおよび外導体1cによって構成されているとしたが、内導体1bおよび外導体1cを各々、(1)全体が金属などの導電性材料で構成する、(2)表面付近のみ金属などの導電性材料で内部が空洞あるいは誘電性材料で構成するなど、同軸型導波管として機能・性能が確保されればよく、各種材料構成および各種構造が使用可能であり前記実施の形態に限定されない。
【0228】
また、前記各実施の形態においては、各々の凹部(または溝)の断面形状が単純な矩形状で、全て同一の場合について示したが、他の断面形状でもよく、前記各実施の形態の図および説明に限定されない。また、凹部(または溝)の種類または形成位置に応じて、異なる形状・寸法で形成してもよく、図の構成に限定されない。
【0229】
たとえば、各溝が、深さの異なる複数の矩形を隣接させたような断面形状の溝とすることも可能である。
【0230】
また、前記各実施の形態においては、接続部4が金属の棒であるとして説明しているが、(1)接続部4全体を金属などの導電性材料で構成、(2)表面付近のみ導電性材料で内部が空洞または誘電性材料で構成する、(3)非導電性材料で構成するなど、開口1aと反射鏡部2の鏡面との間の配置関係を規定(支持)可能であればよく、各種材料および各種構造が使用可能であり前記実施の形態に限定されない。
【0231】
また、前記各実施の形態においては、接続部4を導波管1の内導体1bや反射鏡部2と区別し、内導体1bと接続部4との境界位置が導波管1の端部の位置と揃っている場合を説明したが、必ずしも揃っている必要はなく、前記実施の形態に限定されない。
【0232】
また、前記各実施の形態においては、接続部4を導波管の内導体1bおよび反射鏡部2と区別しているが、「導波管部」「接続部」「反射鏡部」の語は確定した分け方ではなく発明を説明するためのものであり、接続部4を、(1)延長された内導体1bにより形成する、(2)反射鏡部2と一体で形成する、(3)反射鏡面2bと一体で形成する、(4)内導体1bおよび反射鏡部2と一体で形成するなど、各種形成方法が使用可能であり、前記実施の形態に限定されない。
【0233】
たとえば、前記(1)および(2)の場合は、「反射鏡部2」を、接続部4を含めた範囲の意味で用い「反射鏡部2は内導体により支持される」と言い換えることも可能である。
【0234】
また、前記各実施の形態においては、同軸型導波管1の内導体1bと反射鏡部2および接続部4とを別々に形成し、また全て金属製であるとして、溶接により接続する場合を説明したが、(1)接着する、(2)端部に形成したオス/メスのねじ構造により接続するなど、各種接続方法が使用可能であり、前記実施の形態に限定されない。
【0235】
また、前記各実施の形態においては、中央給電型のアンテナ装置について適用した場合を説明したが、その他のアンテナ装置に適用してもよく、前記実施の形態に限定されない。
【0236】
また、前記各実施の形態においては、副反射鏡部2の鏡面2bが、中心軸に垂直な面において円対称であるが、必ずしも円対称でなくてもよく、前記各実施の形態の構成のみに限定されない。
【0237】
また、前記各実施の形態に記載の差異を組合せても、あるいは複数の差異のある実施の形態から一部を削除してもよく、前記各実施の形態の構成のみに限定されない。
【0238】
たとえば、前記実施の形態16において、副反射鏡部2が多少大きめでもよい場合は溝12を形成しないようにすることも可能である。
【符号の説明】
【0239】
1 同軸型導波管または同軸型導波管部、1a 同軸型導波管の開口、1b 同軸型導波管の内導体、1c 同軸型導波管の外導体、1d 同軸型導波管の中心軸、1e 同軸型導波管から放射される電波の位相中心、2 副反射鏡または反射鏡部、2a 反射鏡部の中心部、2b 反射鏡部の鏡面、2c 反射鏡部の周辺部、2d 反射鏡部の鏡面の焦点、2e 反射鏡部の鏡面の焦点、3 主反射鏡、3a 主反射鏡の鏡面、4 接続部、5 同軸型導波管の開口から副反射鏡に向かう電波、6 副反射鏡から主反射鏡へ向かう電波、7 主反射鏡から放射される電波、8 溝(またはコエルゲーション)、9 溝(またはチョーク)、10 溝、11 傾斜面、12 溝、13 カバー、14 支持部
図1
図2
図3
図4
図5
図6
図7
図8
図9
図10
図11
図12
図13
図14
図15
図16
図17
図18
図19
図20
