特許6111408延伸復元獣毛紡績糸、延伸復元複合獣毛紡績糸、復元獣毛紡績糸、復元獣毛布帛、延伸縮径獣毛繊維束、獣毛繊維束、延伸固定獣毛繊維紡績糸および布帛
(19)【発行国】日本国特許庁(JP)
(12)【公報種別】特許公報(B2)
(11)【特許番号】6111408
(24)【登録日】2017年3月24日
(45)【発行日】2017年4月12日
(54)【発明の名称】延伸復元獣毛紡績糸、延伸復元複合獣毛紡績糸、復元獣毛紡績糸、復元獣毛布帛、延伸縮径獣毛繊維束、獣毛繊維束、延伸固定獣毛繊維紡績糸および布帛
(51)【国際特許分類】
D02G 3/04 20060101AFI20170403BHJP
D04B 1/14 20060101ALI20170403BHJP
D03D 15/00 20060101ALI20170403BHJP
【ＦＩ】
D02G3/04
D04B1/14
D03D15/00 D
D03D15/00 A
【請求項の数】9
【全頁数】23
(21)【出願番号】特願2016-36785(P2016-36785)
(22)【出願日】2016年2月29日
(62)【分割の表示】特願2013-527931(P2013-527931)の分割
【原出願日】2012年7月2日
(65)【公開番号】特開2016-166440(P2016-166440A)
(43)【公開日】2016年9月15日
【審査請求日】2016年2月29日
(31)【優先権主張番号】特願2011-174367(P2011-174367)
(32)【優先日】2011年8月9日
(33)【優先権主張国】JP
(31)【優先権主張番号】特願2012-8007(P2012-8007)
(32)【優先日】2012年1月18日
(33)【優先権主張国】JP
(73)【特許権者】
【識別番号】391059399
【氏名又は名称】株式会社アイ．エス．テイ
(74)【代理人】
【識別番号】100136319
【弁理士】
【氏名又は名称】北原 宏修
(74)【代理人】
【識別番号】100147706
【弁理士】
【氏名又は名称】多田 裕司
(74)【代理人】
【識別番号】100148275
【弁理士】
【氏名又は名称】山内 聡
(72)【発明者】
【氏名】谷 庸司
(72)【発明者】
【氏名】大庭 圭一朗
(72)【発明者】
【氏名】吉田 孝弘
(72)【発明者】
【氏名】田中 さおり
【審査官】
相田 元
(56)【参考文献】
【文献】
特開平０７−３５５６（ＪＰ，Ａ）
【文献】
特開平１０−１５８９７６（ＪＰ，Ａ）
【文献】
特開昭５５−１１２３３０（ＪＰ，Ａ）
【文献】
特開昭５７−５６５３９（ＪＰ，Ａ）
【文献】
特開昭６２−５３４７７（ＪＰ，Ａ）
(58)【調査した分野】（Int.Cl.，ＤＢ名）
Ｄ０２Ｇ １／００− ３／４８
Ｄ０２Ｊ １／００−１３／００
Ｄ０３Ｄ １５／００
Ｄ０４Ｂ １／１４
(57)【特許請求の範囲】
【請求項1】
長手方向の少なくとも一部分では、径方向の断面形状が円形である単繊維と、径方向の断面形状が非円形状である単繊維とが混在しており、
前記単繊維の平均繊維径は１３μｍ以上２８μｍ以下の範囲内である
延伸縮径獣毛繊維束。
前記単繊維の平均繊維径は１３μｍ以上２８μｍ以下の範囲内である
延伸縮径獣毛繊維束。
【請求項2】
請求項１に記載の延伸縮径獣毛繊維束を主成分とする獣毛繊維束。
【請求項3】
請求項１に記載の延伸縮径獣毛繊維束または請求項２に記載の獣毛繊維束から形成される延伸固定獣毛繊維紡績糸。
【請求項4】
請求項３の延伸固定獣毛繊維紡績糸を含み形成される布帛。
【請求項5】
請求項１に記載の延伸縮径獣毛繊維から成る、延伸復元獣毛紡績糸。
【請求項6】
請求項１に記載の延伸縮径獣毛繊維と、
前記延伸縮径獣毛繊維以外の繊維とを含む、延伸復元複合獣毛紡績糸。
前記延伸縮径獣毛繊維以外の繊維とを含む、延伸復元複合獣毛紡績糸。
【請求項7】
請求項５に記載の延伸復元獣毛紡績糸または請求項６に記載の延伸復元複合獣毛紡績糸の前記延伸縮径獣毛繊維の形状が延伸前の繊維形状にほぼ復元されている、復元獣毛紡績糸。
【請求項8】
請求項７に記載の復元獣毛紡績糸を含む布帛。
【請求項9】
請求項５に記載の延伸復元獣毛紡績糸または請求項６に記載の延伸復元複合獣毛紡績糸を含み、前記延伸縮径獣毛繊維の形状が延伸前の繊維形態にほぼ復元されている復元獣毛布帛。
【発明の詳細な説明】
【技術分野】
【0001】
本発明は、獣毛繊維を延伸して単繊維の長さを長化させると共に繊維径を縮径させる延伸縮径獣毛繊維の製造方法に関する。
【0002】
また、本発明は、延伸縮径獣毛繊維から成る延伸復元獣毛紡績糸、延伸縮径獣毛繊維を含む延伸復元複合獣毛紡績糸、延伸復元獣毛紡績糸または延伸復元複合獣毛紡績糸からなる復元獣毛紡績糸、復元獣毛紡績糸を含む布帛、延伸復元獣毛紡績糸または延伸復元複合獣毛紡績糸を含む復元獣毛布帛、延伸縮径獣毛繊維束、延伸縮径獣毛繊維束を主成分とする獣毛繊維束、延伸縮径獣毛繊維束または獣毛繊維束からなる延伸固定獣毛繊維紡績糸、延伸固定獣毛繊維紡績糸を含む布帛に関する。
【背景技術】
【0003】
近年、四季の移り変わりや生活環境の変化あるいはファッションやデザインの変転に伴って、衣料品の多様化がめざましく、四季を問わず獣毛繊維の需要が増大している。
【0004】
ところで、オールシーズン用の衣料品には、肌触りや風合い等、衣料としての基本的な特性のみならず、薄さや軽量、保温性や吸湿速乾性などの特性も要求される。このような需要や要求に対しては、繊維径の細い獣毛繊維を使用することが好ましく、例えば、一般的な羊毛衣料品であれば、繊維径が１９．５μｍから２２μｍのものが多用されている。また、生地が薄く軽量で肌触りの良い衣料品や高級ブランド衣料品には、１８．７μｍ（表示名ＳＵＰＥＲ１００’ｓ）や、１６．０μｍ（ＳＵＰＥＲ１５０’ｓ）、１３．５μｍ（ＳＵＰＥＲ２００’ｓ）等の外径が更に細い羊毛やカシミヤ繊維が使用される。ところが、獣毛繊維は天然産物であるため、ＳＵＰＥＲ１００’ｓ以下の産毛量は極端に少なく、産毛量の増減によって投機的な対象にもなる。このため、獣毛繊維は、価格が高騰しやすい傾向にあり、供給も不安定になりがちである。このため、繊維産業界では、繊維径が細く安定した品質の獣毛繊維を安価に製造することができる技術の開発が望まれていた。
【0005】
このような要望に対して繊維産業界では、永年の知恵と工夫により多くの技術が開発されてきた。これらの一般的な技術としては、太番手（繊維径の大きい繊維）の獣毛繊維を延伸して細長化すると共に繊維径を細くして細番手の獣毛繊維を製造しようとするものである。
【0006】
そして、このような細番手の獣毛繊維は、通常、獣毛繊維束を加撚する工程、加撚した獣毛繊維束を膨潤可塑化させる工程、獣毛繊維の架橋結合または水素結合を切断するために獣毛繊維に対して還元処理を行う工程、還元処理後の膨潤可塑化獣毛繊維束を延伸する工程、延伸した膨潤可塑化獣毛繊維束を延伸したままの状態で固定化する工程、固定化処理を安定させるために膨潤可塑化獣毛繊維束に対して酸化処理等を行う工程を経て製造される。
【0007】
具体的には、過去に「実質的に無撚の走行する繊維集合体を処理して繊維を可塑化させ、延伸の際に繊維集合体の実質的なドラフトが生じないように繊維集合体を充分に加撚し、その引き伸ばしをセットする方法において、繊維集合体に付与される撚を仮撚とし、繊維集合体が引き伸ばされ、セットされる間その引き伸ばしが付与される方法」が提案されている（例えば、特表平０５−５００９８９号公報等参照）。しかし、このように可塑化されている繊維集合体に撚りを掛けた状態で繊維集合体を延伸すると、撚りによってねじられた繊維同士の接触部分が、延伸時の外力によってお互いが押し付けられ、その接触部分に凹凸の跡形が生じてしまう。このように、単繊維の表面に凹凸が付いた繊維は、ギラツキが生じやすくなる。さらに、繊維を延伸するための加熱、加撚および延伸が同一設備で行われることになるため、設備が複雑で大型化する問題がある。また、この方法では、延伸した繊維集合体をセットするために、その繊維集合体がスチームチャンバー内を通過するときにおいてもその繊維集合体を回転させてその撚りを維持させる必要がある。このため、このような方法は煩雑である。
【0008】
また、過去に「繊維長３０ｍｍ以上の獣毛繊維の無撚スライバーを８０度Ｃの熱水や薬液に浸漬した後、その獣毛繊維の無撚スライバーを最初６個のニップローラ間で各々１．０５倍ずつに延伸し、次いで、６個のニップローラ間で１．４９倍に延伸し、それと同時に２ｋｇ／ｃｍ２の蒸気圧でスチーミング処理して還元セットを行い、さらに後工程において、その獣毛繊維の無撚スライバーをトップ染色機に投入して、ｐＨ７、４０度Ｃ、１０分間の条件下で１％の過酸化水素で酸化処理した後、バックウォシャーで洗浄し、乾燥する方法」が提案されている（特開平０７−００３５５６号公報等参照）。このような方法では、繊維の表面に凹凸が形成されることがなくなり繊維のギラツキが抑制されるものの、素抜けした繊維が延伸ローラへ巻き付く等のトラブルも発生しやすく、生産性の低下に伴うコスト高等が問題となる。また、この方法では、延伸が膨潤液中で行われ、また、固定化処理が２ｋｇ／ｃｍ２の蒸気圧下で行われるため、工程や設備構造も煩雑かつ複雑である。
【0009】
さらに、過去に「実撚した獣毛スライバーを前処理槽に送り込んで可塑化および膨潤化した後、その実撚可塑化獣毛スライバーをトップローラおよびボトムローラで構成される第１のニップローラ群でニップし、この「第１のニップローラ群」と「その下流にあるトップローラおよびボトムローラで構成された第２のニップローラ群」との間に置かれた還元処理液槽およびスチーム処理機内に実撚可塑化獣毛スライバーを通しながら、両ニップローラ群の回転速度の差を利用して延伸し、延伸された実撚可塑化獣毛スライバーを湯洗槽から酸化槽に送った後、中和槽中で実撚可塑化獣毛スライバーに１.０１倍程度の緊張を掛けた状態で実撚可塑化獣毛スライバーを中和処理し、解撚機により実撚獣毛スライバーを解撚する方法」が提案されている（特開２００１−００３２３８号公報等参照）。この方法では、延伸の初期工程から解撚機で解撚させるまで、非常に長い間、獣毛スライバーに張力が掛けられている。したがって、この方法では、機械的あるいは化学的な処理中に繊維が切断され、脱落する短繊維が延伸ローラへ巻き付いたり処理槽に浮遊したりする等のトラブルも発生しやすく、生産性の低下に伴うコスト高等が問題となるだけでなく、製造設備が重厚長大になる問題もある。
【先行技術文献】
【特許文献】
【0010】
【特許文献1】特表平０５−５００９８９号公報
【特許文献2】特開平０７−００３５５６号公報
【特許文献3】特開２００１−００３２３８号公報
【発明の概要】
【発明が解決しようとする課題】
【0011】
本発明の課題は、設備の複雑化や大型化、生産性の低下を伴うことなく、獣毛繊維表面のギラツキを抑えながら比較的簡便に延伸縮径獣毛繊維を製造する方法を提供することにある。
【課題を解決するための手段】
【0012】
本発明の一局面に係る延伸縮径獣毛繊維の製造方法は、膨潤可塑化処理装置と、上流ニップローラ対および下流ニップローラ対を有する延伸機構とを備える延伸縮径獣毛繊維の製造装置において実行される。膨潤可塑化処理装置では、獣毛繊維束が膨潤可塑化剤で膨潤可塑化処理されて膨潤可塑化獣毛繊維束が作製される。なお、ここにいう「膨潤可塑化剤」とは、例えば、適当な混合剤、添加剤、水素結合切断剤、架橋切断剤、疎水結合弛緩剤などを配合した水溶液であって、後述するように獣毛繊維束中の獣毛繊維を柔軟化させたり、獣毛繊維中の架橋を切断することにより獣毛繊維を可塑化させたりして延伸を容易にするために用いられる。また、上流ニップローラ対は、第１の上流ローラおよび第２の上流ローラから構成される。なお、第１の上流ローラと第２の上流ローラとは互いに接触するように配置され、その接触箇所に上流ニップ部が形成される。また、下流ニップローラ対は、第１の下流ローラおよび第２の下流ローラから構成される。なお、第１の下流ローラと第２の下流ローラとは互いに接触するように配置され、その接触箇所に下流ニップ部が形成される。
【0013】
そして、この延伸縮径獣毛繊維の製造方法では、先ず、獣毛繊維束が膨潤可塑化処理装置に通されて膨潤可塑化獣毛繊維束が作製される。そして、その後、第１の上流ローラの回転軸に沿って見た場合において、上流ニップ部と下流ニップ部との間において膨潤可塑化獣毛繊維束が上流ニップ部から下流ニップ部に向かってＳ字状または逆Ｓ字状に流れる状態で膨潤可塑化獣毛繊維束が延伸される。つまり、この延伸縮径獣毛繊維の製造方法では、延伸機構において、膨潤可塑化獣毛繊維束が第２の上流ローラおよび第１の下流ローラに対して密着した状態で膨潤可塑化獣毛繊維束が延伸される。また、この延伸縮径獣毛繊維の製造方法では、膨潤可塑化獣毛繊維束が第２の上流ローラを離れてから第１の下流ローラに接触するまでの間（以下「延伸ゾーン」という）の非常に短い距離で所望の延伸倍率の８０％以上の延伸処理を行うことができる。このため、この延伸縮径獣毛繊維の製造方法では、比較的短い単繊維を含む無撚の獣毛繊維束であっても安定して均一に延伸することができる。したがって、この延伸縮径獣毛繊維の製造方法では、表面のギラツキを抑えながら安定した品質の延伸縮径獣毛繊維を製造することができる。なお、延伸処理後、膨潤可塑化獣毛繊維束は水洗された後に乾燥されることが好ましい。
【0014】
上述の通り、延伸縮径獣毛繊維の製造装置は、非常にシンプルな工程に基づき設計される。このため、本発明に係る延伸縮径獣毛繊維の製造装置は、コンパクトであり、設備投資費を軽減することができる。
【0015】
なお、この延伸縮径獣毛繊維の製造装置では、第１の上流ローラの回転軸に沿って見た場合において、第１の上流ローラの回転軸と第２の下流ローラの回転軸とを結ぶ仮想直線または仮想延長直線と、第２の上流ローラの回転軸と第１の下流ローラの回転軸とを結ぶ仮想直線または仮想延長直線とが交差することが好ましい。そして、膨潤可塑化獣毛繊維束は、上流ニップ部、第２の上流ローラ、第１の下流ローラおよび下流ニップ部の順に第１の上流ローラ、第２の上流ローラ、第１の下流ローラおよび第２の下流ローラに接触する。なお、第１の上流ローラの回転軸と第２の上流ローラの回転軸とを結ぶ仮想線または仮想延長線と、第１の下流ローラの回転軸と第２の下流ローラの回転軸とを結ぶ仮想線または仮想延長線とは、平行であってもよい、交差してもよい。
【0016】
また、この延伸縮径獣毛繊維の製造装置では、第２の上流ローラの回転軸と第１の下流ローラの回転軸との直線距離は、第１の上流ローラの回転軸と第２の下流ローラの回転軸との直線距離よりも短いことが好ましい。なお、第１の上流ローラ、第２の上流ローラ、第１の下流ローラおよび第２の下流ローラは、全て同一の半径を有することが好ましい。
【0017】
また、この延伸縮径獣毛繊維の製造方法では、第１の上流ローラの回転軸に沿って見た場合において、膨潤可塑化獣毛繊維束は、少なくとも、第２の上流ローラの特定外周面部分（以下「第１外周面部分」という）および第１の下流ローラの特定外周面部分（以下「第２外周面部分」という）に接触することが好ましい。なお、第１外周面部分とは、第１の上流ローラの回転軸に沿って見た場合において、「上流ニップ部」から「「第１の上流ローラの回転軸と第２の上流ローラの回転軸とを結ぶ仮想延長線」と「第２の上流ローラの外周線」との交点のうち上流ニップ部と反対側の交点」までの第２の上流ローラの外周面部分である。また、第２外周面部分とは、第１の上流ローラの回転軸に沿って見た場合において、「「第１の下流ローラの回転軸と第２の下流ローラの回転軸とを結ぶ仮想延長線」と「第１の下流ローラの外周線」との交点のうち下流ニップ部と反対側の交点」から「下流ニップ部」までの第１の下流ローラの外周面部分である。すなわち、膨潤可塑化獣毛繊維束は、少なくとも、第２の上流ローラの円周の約１／２および第１の下流ローラ（トップローラ）の円周の約１／２に接触することになる。なお、第１外周面部分および第２外周面部分は、第１の上流ローラの回転軸に沿って見た場合において、第２の上流ローラおよび第１の下流ローラの外周長の３／５以上を占めることが好ましい。また、言い換えると、「上流ニップ部」から「膨潤可塑化獣毛繊維束が第２の上流ローラから離れる点」までの距離が第２の上流ローラの外周長の１／２以上であることが好ましく、第２の上流ローラの外周長の３／５以上であることがより好ましい。また、「膨潤可塑化獣毛繊維束が第１の下流ローラに最初に接触する点」から「下流ニップ部」までの距離が第１の下流ローラの外周長の１／２以上であることが好ましく、第１の下流ローラの外周長の３／５以上であることがより好ましい。膨潤可塑化獣毛繊維束が第２の上流ローラおよび第１の下流ローラの外周面に接触している長さが長いほど、ローラ外周面上での膨潤可塑化獣毛繊維束の接触抵抗が大きくなり、無撚りの膨潤可塑化獣毛繊維束であっても素抜けを防止することできると共に膨潤可塑化獣毛繊維束を均一に延伸することができるからである。
【0018】
ちなみに、第１外周面部分および第２外周面部分は、第１の上流ローラの回転軸に沿って見た場合において、Ｓ字または逆Ｓ字を上下に三等分した場合の上部および下部に相当する。また、第１外周面部分と第２外周面部分とは、互いに対向しない。
【0019】
また、この延伸縮径獣毛繊維の製造方法では、第１の上流ローラの回転軸と第２の下流ローラの回転軸とを結ぶ仮想直線と、第２の上流ローラの回転軸と第１の下流ローラの回転軸とを結ぶ仮想直線とが同一仮想直線上に位置してもかまわない。かかる場合であっても、膨潤可塑化獣毛繊維束は、上流ニップ部、第２の上流ローラ、第１の下流ローラおよび下流ニップ部の順に第１の上流ローラ、第２の上流ローラ、第１の下流ローラおよび第２の下流ローラに接触する。なお、かかる場合、第１の上流ローラの回転軸と第２の上流ローラの回転軸とを結ぶ仮想線と、第１の下流ローラの回転軸と第２の下流ローラの回転軸とを結ぶ仮想線とも、同一仮想直線に位置することになる。
【0020】
なお、膨潤可塑化獣毛繊維束の延伸時における環境温度は、特に限定されることはなく、２０度Ｃから８０度Ｃの範囲内であることが好ましく、「膨潤可塑化剤の水分の蒸発を防ぐと共に膨潤可塑化獣毛繊維束に膨潤可塑化剤を十分に含ませたまま膨潤可塑化獣毛繊維束を次の固定化工程に投入することができる観点」および「加熱源を必要とせず、製造コストの低減および作業性の向上、設備構造の簡素化あるいは設備投資費の低減を実現することができる観点」から、２０度Ｃから３０度Ｃの範囲内（室温）であることがより好ましい。なお、延伸は、膨潤可塑化剤中で行われてもよい。かかる場合、製造装置をよりコンパクトにすることができる。
【0021】
また、延伸後の膨潤可塑化獣毛繊維束を水洗、乾燥させることにより、延伸形状を一時的に保持させ必要に応じて延伸前の略原毛の状態に復元させることができる延伸縮径獣毛繊維（以下「延伸復元獣毛繊維」という）を製造することができる。また、延伸後の膨潤可塑化獣毛繊維束を加熱（固定化）、酸化および中和し、水洗、乾燥させることにより、延伸形状を永久的に保持させることができる延伸縮径獣毛繊維（以下「延伸固定化獣毛繊維」という）を製造することができる。すなわち、本発明に係る延伸縮径獣毛繊維の製造方法では、延伸復元獣毛繊維および延伸固定化獣毛繊維、それぞれ異なる特性を有する二種類の延伸縮径獣毛繊維を製造することができる。
【0022】
よって、この延伸縮径獣毛繊維の製造方法を利用すれば、設備の複雑化や大型化、生産性の低下を伴うことなく、獣毛繊維表面のギラツキを抑えながら比較的簡便に延伸縮径獣毛繊維を製造することができる。
【0023】
なお、第１の下流ローラの周速度は、第２の上流ローラの周速度よりも高く設定される。このため、第２の上流ローラから第１の下流ローラに向かって流れる膨潤可塑化獣毛繊維束が延伸されることになる。
【0024】
また、繊維流れに沿った上流ニップ部と下流ニップ部との間（以下「延伸スパン」という）の距離は６０ｍｍ以上３００ｍｍ以下であることが好ましく、８０ｍｍ以上２５０ｍｍ以下であることがより好ましい。繊維流れに沿った上流ニップ部と下流ニップ部との距離をこの範囲内とすると、ニップローラ群中のローラの径を適切にすることができると共に単繊維の素抜けや延伸ムラを抑制しやすくすることができるからである。なお、この延伸縮径獣毛繊維の製造方法を利用すれば、延伸スパンが獣毛繊維原毛の平均長さ以上であってもその獣毛繊維を延伸することができ、また、その獣毛繊維が無撚りであってもその獣毛繊維を延伸することができることが本願発明者らの実験によって明らかになった。例えば、一般的な羊毛繊維の平均長さは６０ｍｍから１００ｍｍであるが、本発明に係る延伸縮径獣毛繊維の製造方法では、延伸スパンを２００ｍｍに設定しても安定して羊毛繊維を延伸することができた。通常、平均長さ６０ｍｍの羊毛繊維束を延伸しようとする場合、延伸スパンが２００ｍｍであると、羊毛繊維束中の個々の単繊維が、上記いずれのニップ部でも把持されない状態が生じることになる。しかしながら、この延伸縮径獣毛繊維の製造方法では、延伸前の羊毛繊維束が膨潤可塑化剤を含有して柔らかくなると共に第２の上流ローラおよび第１の下流ローラの外周面に密着する。このため、延伸スパンが獣毛繊維の平均長さ以上であってもドラフト（繊維同士の相対的なズレ）の発生が少なく、単繊維同士が連続して連なった一本の繊維束のような状態となって獣毛繊維が均一に延伸されるものと推察される。
【0025】
また、延伸ゾーンの長さは５ｍｍ以上５０ｍｍ以下の範囲内であることが好ましく、５ｍｍ以上３０ｍｍ以下の範囲内であることがより好ましく、１０ｍｍ以上３０ｍｍ以下の範囲内であることがさらに好ましい。
【0026】
ところで、膨潤可塑化獣毛繊維の延伸のほとんどは、実質的に延伸ゾーンで行われている。ちなみに、本願発明者らは、膨潤可塑化獣毛繊維束の長手方向に等間隔でマークを付けて膨潤可塑化獣毛繊維束を上述の製造装置に供給して延伸を行い、延伸の大半が延伸ゾーンで行われていることを確認した。
【0027】
すなわち、この延伸ゾーンの短い距離で膨潤可塑化獣毛繊維を瞬間的に延伸することにより、膨潤可塑化獣毛繊維を均一に延伸することができると共に、短い獣毛繊維であっても長い獣毛繊維と同じように延伸することができる。延伸ゾーンの距離をこの範囲内とすると、製造装置をコンパクト化することができると共に、単繊維の素抜けを抑制することができる。
【0028】
また、この延伸縮径獣毛繊維の製造方法では、膨潤可塑化獣毛繊維束が１．１倍以上３．０倍以下の倍率で延伸されることが好ましい。膨潤可塑化獣毛繊維束がこのような延伸倍率で延伸されると、薄く軽量で肌触りのよい衣料品や高級な衣料品の製造に必要とされる１８．７μｍ（表示名ＳＵＰＥＲ１００）や、天然の産毛量が極端に少ない繊維径１３〜１７μｍの獣毛繊維を安価で安定して供給できるからである。
【0029】
また、この延伸縮径獣毛繊維の製造方法では、上流ニップローラ対および下流ニップローラ対のみで膨潤可塑化獣毛繊維束が延伸されることが好ましい。上流ニップローラ対および下流ニップローラ対のみで膨潤可塑化獣毛繊維束が延伸されると、短い延伸スパンで短時間に延伸がなされるため、繊維切れ、繊維の素抜け、延伸ムラなどの発生を防止することができるからである。
【0030】
また、この延伸縮径獣毛繊維の製造方法では、獣毛繊維束および膨潤可塑化獣毛繊維束は無撚りであることが好ましい。
【0031】
ところで、従来の獣毛繊維延伸方法では、獣毛繊維束があらかじめ加撚されるか、獣毛繊維束が加撚されながら延伸固定化されている。このように獣毛繊維束が加撚されるのは、獣毛繊維束を加撚しなければ単繊維の素抜けが発生し、多段階の延伸ローラに繊維が巻き付き、工程上のトラブルを発生させたり、延伸されないままの状態の単繊維が延伸された繊維に混ざり込み、延伸縮径獣毛繊維の品質の低下を招いたりする等の問題が生じやすいからである。これに対し、本発明に係る延伸縮径獣毛繊維の製造方法では、上述の通り、無撚りの獣毛繊維束を直接延伸することができる。このため、従来の獣毛繊維延伸方法のように獣毛繊維束の加撚および解撚が不要であり、延伸縮径獣毛繊維の製造コストを低減することができる。また、上述したように、従来の獣毛繊維延伸方法では、膨潤可塑化獣毛繊維束が加撚された状態で延伸されるため、獣毛繊維束中の単繊維に局部的な凹凸変形が生じていた。この結果、得られる延伸縮径獣毛繊維に光の反射によるギラツキが発生していた。これに対し、本発明に係る延伸縮径獣毛繊維の製造方法では、上述の通り、無撚りの獣毛繊維束を直接延伸することができる。このため、この延伸縮径獣毛繊維の製造方法では、ギラツキが抑制されたマイルドな外観を有する延伸獣毛繊維を提供することができる。また、かかる場合、製造設備を小型化することができると共に製造設備の取り扱いが簡単になり、作業性を向上させると共に投資費用などを抑えることができる。
【0032】
また、この延伸縮径獣毛繊維の製造装置は加熱装置および酸化中和装置を有することが好ましい。そして、この延伸縮径獣毛繊維の製造方法では、膨潤可塑化獣毛繊維束が延伸された後、膨潤可塑化獣毛繊維束が緊張されたままの状態で、加熱装置により膨潤可塑化獣毛繊維束が６０度Ｃ以上１５０度Ｃ以下の範囲内の温度に加熱されて膨潤可塑化獣毛繊維束中の膨潤可塑化獣毛繊維が固定化され、酸化中和装置により膨潤可塑化獣毛繊維が酸化された後に中和される。なお、ここにいう「固定化」とは、長さ方向に所定の倍率で延伸した膨潤可塑化獣毛繊維束を延伸形状に固定（延伸形状に維持する）させ、延伸固定化獣毛繊維を製造することを意味する。すなわち、延伸固定化獣毛繊維は、その後の紡績や染色、整理工程、あるいは衣料品として加工した後の取り扱いや処理によってその形状が実質的に失われない。また、加熱装置としては、特に限定されないが、例えば、スチーム供給装置、加熱プレス装置、加熱ドラム装置等が挙げられる。また、加熱装置の加熱方法としては、特に限定されないが、電熱加熱方式、高周波加熱方式、高温オイルや、スチーム、熱風などの循環加熱方式などが挙げられる。固定化温度が上述の温度範囲内であると、安定して延伸縮径獣毛繊維の形状を永久的に固定化することができる。
【0033】
また、この延伸縮径獣毛繊維の製造装置は加熱ローラをさらに有することが好ましい。そして、この延伸縮径獣毛繊維の製造方法では、加熱装置は加熱ローラを加熱し、膨潤可塑化獣毛繊維束は、加熱ローラの外表面に直接接触されて固定化されることが好ましい。
【0034】
このため、この延伸縮径獣毛繊維の製造方法では、シンプルな設備で短時間の間に永久的な固定化処理を実施することができる。また、高圧のスチームチャンバーなどの大がかり設備を必要としないため、設備投資費を軽減することができると共に作業の安全性をも高めることができる。
【0035】
また、この延伸縮径獣毛繊維の製造方法では、膨潤可塑化獣毛繊維束が加熱ローラと少なくとも１個の加圧ローラとで加圧されながら固定化されることが好ましい。
【0036】
この延伸縮径獣毛繊維の製造方法では、延伸縮径獣毛繊維束を湿潤状態（あたかもスチームで加熱される条件に類似した状態）としながら固定化することができる。
【0037】
また、この延伸縮径獣毛繊維の製造方法では、膨潤可塑化獣毛繊維束は、膨潤可塑化剤を６０重量％以上含有することが好ましく、膨潤可塑化剤を７０重量％以上含有することがより好ましい。膨潤可塑化獣毛繊維束の含水率が低いと、獣毛繊維を構成するタンパク質のガラス転移温度が高くなり、加熱による延伸縮径獣毛繊維の固定化が不安定になるからである。なお、膨潤可塑化獣毛繊維束中の膨潤可塑化剤の含有率は、加熱ローラの温度、固定化速度、延伸獣毛繊維束の投入量などの所定条件下における実験結果等に基づいて決定することが好ましい。
【0038】
そして、上述の延伸縮径獣毛繊維の製造方法により得られる延伸縮径獣毛繊維から延伸復元獣毛紡績糸を製造することができる。なお、延伸復元獣毛紡績糸を原毛の状態に復元させるためには、延伸復元獣毛紡績糸を８０〜１００度Ｃの温水に浸漬すればよい。また、かかる場合、延伸復元獣毛紡績糸を煮沸してもよい。また、同延伸縮径獣毛繊維とそれ以外の繊維とを組み合わせて延伸復元複合獣毛紡績糸を製造することもできる。なお、「延伸縮径獣毛繊維以外の繊維」としては、例えば、未延伸の獣毛繊維や合成繊維が好ましい。延伸復元複合獣毛紡績糸は、延伸縮径獣毛繊維の延伸と復元によって新規な形状やデザインの紡績糸を提供できる。
【0039】
また、上述の延伸復元獣毛紡績糸または延伸復元複合獣毛紡績糸を延伸前の繊維形状にほぼ復元させることにより、復元獣毛紡績糸を製造することができる。また、このような復元獣毛紡績糸を用いて布帛を製造することができる。このような復元獣毛紡績糸や布帛は、嵩高性や芯鞘構造の紡績糸の鞘部分での被覆率を向上することができ、延いては新規な紡績糸や布帛を提供することができる。
【0040】
また、上述の延伸復元獣毛紡績糸または延伸復元複合獣毛紡績糸を布帛に加工した後に延伸復元獣毛紡績糸または延伸復元複合獣毛紡績糸を延伸前の繊維形状にほぼ復元させることにより、復元獣毛布帛を製造することができる。すなわち、最大のカバーファクターで製編した編物を製編後煮沸して略原毛の状態に復元させることによって、現在の製編機では製編することができない編物を製造することができる。
【0041】
なお、上述の延伸縮径獣毛繊維の製造方法により得られる延伸縮径獣毛繊維束では、長手方向の少なくとも一部分において径方向の断面形状が円形である単繊維と、径方向の断面形状が非円形状である単繊維とが混在していることが好ましい。繊維表面のギラツキを防止することができるからである。また、その単繊維の平均繊維径は１３μｍ以上２８μｍ以下の範囲内であることが好ましく、１３μｍ以上２５μｍ以下の範囲内であることがより好ましく、１３μｍ以上２２μｍ以下の範囲内であることがさらに好ましい。上述の通り、細径の獣毛繊維の産出量が少なく、価格の高騰が伴う現状において、上述のような直径を有する獣毛繊維を安定的に供給することができるからである。
【0042】
また、このような延伸縮径獣毛繊維束が主成分となるように同延伸縮径獣毛繊維束を他の獣毛繊維束と混繊させることもできる。このようにすれば、今までの繊維産業では製造することができなかった新たな特徴を有する紡績糸や布帛（織物、編物、フェルトなど）を創出することができる。
【0043】
また、上述の延伸縮径獣毛繊維束または混繊獣毛繊維束から延伸固定獣毛繊維紡績糸を製造することができる。また、このような延伸固定獣毛繊維紡績糸を用いて布帛を製造することができる。このような布帛は、天然の産毛量の少ない細番手の獣毛繊維と同等の風合いや肌触りを有する衣料製品を、原毛の価格に左右されることなく安定して供給することができる。
【発明の効果】
【0044】
本発明に係る延伸縮径獣毛繊維の製造方法を利用すれば、設備の複雑化や大型化、生産性の低下を伴うことなく、獣毛繊維表面のギラツキを抑えながら比較的簡便に延伸縮径獣毛繊維を製造することができる。
【図面の簡単な説明】
【0045】
【図1】本発明の実施の形態に係る延伸縮径獣毛繊維の製造装置の模式的概略図である。

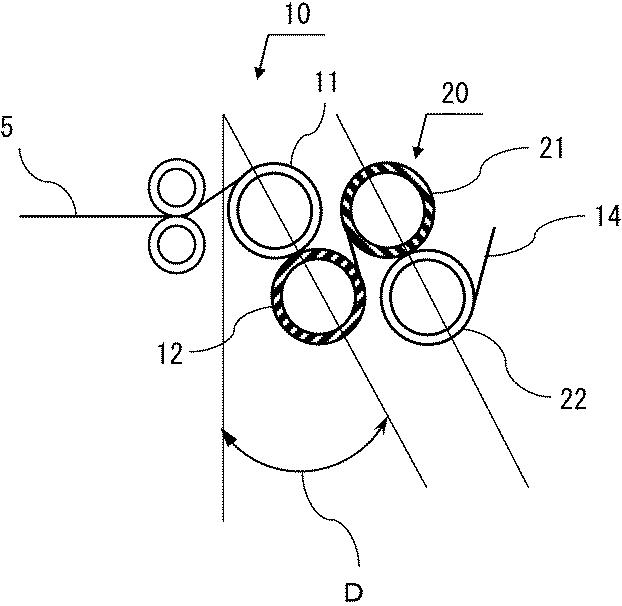

【図2】本発明の実施の形態に係る延伸機構の構成を示す模式的概略図である。
【図3】本発明の実施の形態に係る延伸縮径獣毛繊維の延伸状態の一例を示す写真である。
【図4】本発明の実施の形態に係る延伸縮径獣毛繊維の加熱ローラ非接触側表面の電子顕微鏡写真である。
【図5】本発明の実施の形態に係る延伸縮径獣毛繊維裏面の加熱ローラ接触側表面の電子顕微鏡写真である。
【図6】本発明の実施の形態に係る延伸縮径獣毛繊維の円周方向断面の電子顕微鏡写真である。
【図7】本発明の実施例１において製造された延伸縮径獣毛繊維の繊維径分布グラフである。
【図8】本発明の実施例３において製造された延伸縮径獣毛繊維の繊維径分布グラフである。
【図9】本発明の実施例６において製造された延伸復元羊毛紡績糸を製編した編地の電子顕微鏡写真である。
【図10】本発明の実施例６において製造された延伸復元羊毛紡績糸を製編した編地を煮沸処理した後の電子顕微鏡写真である。
【図11】変形例（Ｃ）に係る延伸機構の構成を示す模式的概略図である。
【発明を実施するための形態】
【0046】
本発明の実施の形態に係る延伸復元獣毛繊維は、主に、膨潤可塑化工程、延伸工程、水洗工程および乾燥工程を経て製造される。また、本発明の実施の形態に係る延伸固定化獣毛繊維は、主に、膨潤可塑化工程、延伸工程、固定化工程、酸化中和・水洗工程および乾燥工程を経て製造される。なお、具体的には、延伸復元獣毛繊維および延伸固定化獣毛繊維は共に図１に示される獣毛繊維延伸固定装置１００を用いて製造される。なお、図１中、符号Ａ、ＢおよびＣの各矢印は、獣毛繊維延伸固定装置１００における獣毛繊維束の流れ方向を示している。
【0047】
なお、延伸復元獣毛繊維とは、延伸形状を一時的に保持させ必要に応じて延伸前の略原毛の状態に復元させることができる延伸縮径獣毛繊維である。また、延伸固定化獣毛繊維とは、延伸形状を永久的に保持させることができる延伸縮径獣毛繊維である。
【0048】
以下、獣毛繊維延伸固定装置１００内の各装置を参照しながら上述の各工程について詳述する。
【0049】
＜延伸復元獣毛繊維および延伸固定化獣毛繊維の製造＞（１）膨潤可塑化工程
膨潤可塑化工程では、図１に示されるように、無撚りの獣毛繊維束１が膨潤可塑化処理装置３０に連続的に導かれて膨潤可塑化処理される。なお、この膨潤可塑化処理としては、従来技術を適用することができる。
【0050】
なお、本発明に適用することができる獣毛繊維として代表的なものは羊毛であるが、カシミヤ、モヘヤ、キャメル、アンゴラなども本発明に適用することができる。これらの獣毛繊維束１としては、あらかじめ複数の単繊維を引き揃えた無撚りの獣毛繊維束（トップスライバー）を使用することができる。なお、このような獣毛繊維束は、一般的に市販されている。また、獣毛繊維の平均長さは２０ｍｍ以上であることが好ましく、３０ｍｍ以上であることがより好ましい。
【0051】
膨潤可塑化処理装置３０は、図１に示されるように、主に、膨潤可塑化槽４および複数のガイドローラ３から構成される。膨潤可塑化槽４には、図１に示される通り、膨潤可塑化水溶液２が満たされている。ガイドローラ３は、膨潤可塑化槽４の内部に配置されており、無撚りの獣毛繊維束１を膨潤可塑化槽４の内部に導いて膨潤可塑化水溶液２に浸漬させる。
【0052】
膨潤可塑化水溶液２としては、水に添加剤を溶解させた水溶液等が挙げられる。なお、膨潤可塑化水溶液２は、従前から使用されているものであっても差し支えない。添加剤としては、例えば、界面活性剤、水素結合切断剤、架橋結合切断剤、疎水結合弛緩剤等が挙げられる。界面活性剤としては、例えば、アルキルフェニルエーテル系活性剤などが挙げられる。また、架橋結合切断剤としては、ジスルフィド結合切断剤、例えばチオール化合物（チオグリコール酸、メルカプトプロピオン酸、チオグリセリン、Ｌ−シスチン等）、アルキルメルカプタン、メルカプトアルコール類、メルカプトアミン類などの含硫アミノ酸、亜硫酸ナトリウム、重亜硫酸ナトリウム、モノエタノールアミンサルファイト、モノエタノールアミンバイサルファイト等の還元剤が挙げられる。
【0053】
なお、添加剤は、上述のものに限定されるものではない。また、添加剤は、混合して用いてもよい。添加剤の水への添加量は、使用する添加剤の種類、使用目的により変動するため、一概には言えないが、繊維内部への浸透効果を高める目的で界面活性剤等を使用する場合、１０ｇ／Ｌ以下が適当である。また、架橋結合切断剤が対称型の還元剤、チオグリコール酸、メルカプトエタノール等である場合、その添加量は、０.０５重量％以上１０重量％以下の範囲内であることが好ましく、１重量％以上８重量％以下の範囲内であることがより好ましい。
【0054】
また、膨潤可塑化処理時の温度は、特に限定されないが、３０度Ｃ以上８０度Ｃ以下の範囲内であることが好ましい。また、膨潤可塑化水溶液２のｐＨは７以上１０以下の範囲内（弱アルカリ性から中アルカリ性の範囲内）であることが好ましい。膨潤可塑化処理時の処理時間は、膨潤可塑化水溶液２が獣毛繊維の内部に十分均一に浸透して獣毛繊維が十分に膨潤した状態になる時間であればよい。上述の製造条件は製造コスト、得られる延伸縮径獣毛繊維の品質の安定性などを考慮して設定すればよい。
【0055】
（２）延伸工程延伸工程では、図１および図２に示されるように、膨潤可塑化処理装置３０において膨潤可塑化処理された獣毛繊維束（以下「膨潤可塑化獣毛繊維束」という）５が延伸機構４０において延伸処理される。
【0056】
延伸機構４０は、図１および図２に示されるように、主に、バックローラ対１０およびフロントローラ対２０から構成されており、膨潤可塑化処理装置３０の繊維流れ方向下流側に配置されている。バックローラ対１０は、図１および図２に示されるように、主に、トップローラ（以下「バックトップローラ」という）１１およびボトムローラ（以下「バックボトムローラ」という）１２から構成されており、フロントローラ対２０の繊維流れ方向上流側に配置されている。なお、このバックトップローラ１１およびバックボトムローラ１２は、互いに接触するように配置されており、その接触箇所にニップ部１０Ｎが形成されている。また、フロントローラ対２０は、図１および図２に示されるように、主に、トップローラ（以下「フロントトップローラ」という）２１およびボトムローラ（以下「フロントボトムローラ」という）２２から構成されており、バックローラ対１０の繊維流れ方向下流側に配置されている。なお、このフロントトップローラ２１およびフロントボトムローラ２２は、互いに接触するように配置されており、その接触箇所にニップ部２０Ｎが形成されている。
【0057】
なお、バックボトムローラ１２およびフロントボトムローラ２２は、金属性であることが好ましい。また、これらのボトムローラ１２，２２の表面構造はフリューデッド構造であることが好ましい。また、バックトップローラ１１およびフロントトップローラ２１は、ゴム被覆ローラであることが好ましい。各ニップ部１０Ｎ，２０Ｎでの膨潤可塑化獣毛繊維束５の把持力を均一にすることができるからである。また、フリューデッド構造およびゴム硬度は、「ニップ部１０Ｎ，２０Ｎでの膨潤可塑化獣毛繊維束５の把持力」および「ニップ部１０Ｎ，２０Ｎで膨潤可塑化獣毛繊維束５を把持したときに膨潤可塑化獣毛繊維束５に与えるダメージ」等を実験結果等から検討した上で最適化すればよい。なお、実際の実験結果から、バックトップローラ１１、バックボトムローラ１２、フロントトップローラ２１およびフロントボトムローラ２２の直径は１５ｍｍ以上４５ｍｍ以下の範囲内であることが好ましい。また、バックボトムローラ１２およびフロントトップローラ２１の直径は、同じであってもよいし、異なっていてもよい。
【0058】
また、本実施の形態に係る延伸機構４０では、ローラ１１，１２，２１，２２の回転軸に沿って見た場合、つまり、側面視した場合、バックトップローラ１１の回転軸とフロントボトムローラ２２の回転軸とを結ぶ仮想直線と、バックボトムローラ１２の回転軸とフロントトップローラ２１の回転軸とを結ぶ仮想直線とが交差し、且つ、バックトップローラ１１の回転軸とバックボトムローラ１２の回転軸とを結ぶ仮想直線と、フロントトップローラ２１の回転軸とフロントボトムローラ２２の回転軸とを結ぶ仮想直線とが平行になるように、バックローラ対１０およびフロントローラ対２０が配設されている。また、バックローラ対１０およびフロントローラ対２０は、図１および図２に示されるように、バックトップローラ１１の回転軸とバックボトムローラ１２の回転軸とを結ぶ仮想直線、および、フロントトップローラ２１の回転軸とフロントボトムローラ２２の回転軸とを結ぶ仮想直線が繊維流れ方向上流側から繊維流れ方向下流側に向かって所定角度Ｄだけ傾斜するように配設されている。この配設により、バックボトムローラ１２の回転軸とフロントトップローラ２１の回転軸とを結ぶ仮想直線の距離は、バックトップローラ１１の回転軸とフロントボトムローラ２２の回転軸とを結ぶ仮想直線の距離よりも短くなっている（図１および図２参照）。すなわち、バックボトムローラ１２とフロントトップローラ２１との間の距離が、バックトップローラ１１とフロントボトムローラ２２との間の距離よりも短くなっている。
【0059】
そして、フロントローラ対２０の周速度（フロントローラ対２０のトップローラ２１の周速度）をバックローラ対１０の周速度（バックローラ対１０のボトムローラ１２の周速度）に対して所定倍率で高めることにより、所望の倍率で膨潤可塑化獣毛繊維束５を延伸処理することができる。なお、本発明の実施の形態では、膨潤可塑化獣毛繊維束５は、１．１倍以上２．０倍以下の範囲内の倍率で延伸される（長さ方向に引き伸ばされる）。獣毛繊維が羊毛である場合、その平均繊維径は１３μｍから３８μｍである。このような原毛から１３μｍから２８μｍの羊毛繊維を得るためには、１．１倍から２．０倍の倍率で延伸することが好ましく、１．２倍から１．８倍の倍率で延伸することがより好ましい。なお、本実施の形態では、延伸倍率は下式（１）から計算される。
【0060】
倍率＝Ｓ０／Ｓ１ （１）Ｓ１：延伸後の獣毛繊維の平均断面積（ｍｍ２）
Ｓ０：延伸前の獣毛繊維の平均断面積（ｍｍ２）
【0061】
以下、延伸機構４０における膨潤可塑化獣毛繊維束５の延伸処理について詳述する。膨潤可塑化獣毛繊維束５は、膨潤可塑化処理装置３０からガイドローラ６を介して延伸機構４０に導かれる。そして、延伸機構４０では、図１および図２に示されるように、バックトップローラ１１、バックボトムローラ１２、フロントトップローラ２１およびフロントボトムローラ２２の順に膨潤可塑化獣毛繊維束５が架け渡される。なお、このとき、延伸機構４０を側面視すると、バックトップローラ１１からバックボトムローラ１２までの膨潤可塑化獣毛繊維束５の形状が逆Ｓ字となり、ニップ部１０Ｎからニップ部２０Ｎまでの膨潤可塑化獣毛繊維束５の形状がＳ字となり、フロントトップローラ２１からフロントボトムローラ２２までの膨潤可塑化獣毛繊維束５の形状が逆Ｓ字となる。また、このとき、膨潤可塑化獣毛繊維束５は、図１および図２に示されるように、バックローラ対１０のニップ部１０Ｎおよびフロントローラ対２０のニップ部２０Ｎの２箇所で把持されることになる。つまり、この獣毛繊維延伸固定装置１００では、膨潤可塑化獣毛繊維束５の延伸は実質的にバックボトムローラ１２およびフロントトップローラ２１で行われる（図１および図２参照）。なお、以下、ニップ部１０Ｎからニップ部２０Ｎまでの領域を「延伸スパン」と称し、「膨潤可塑化獣毛繊維束５がバックボトムローラ１２から離れる点」から「膨潤可塑化獣毛繊維束５がフロントトップローラ２１に最初に接触する点」までの領域１０を「延伸ゾーン」と称する。
【0062】
なお、上述したように、バックローラ対１０およびフロントローラ対２０は、バックトップローラ１１の回転軸とバックボトムローラ１２の回転軸とを結ぶ仮想直線、および、フロントトップローラ２１の回転軸とフロントボトムローラ２２の回転軸とを結ぶ仮想直線が繊維流れ方向上流側から繊維流れ方向下流側に向かって所定角度Ｄだけ傾斜するように配設されているが、これは、獣毛繊維束を形成している単繊維の平均長さよりも延伸スパンが長く、バックボトムローラ１２およびフロントトップローラ２１の外周面に対してできるだけ長く膨潤可塑化獣毛繊維束５を接触させるためである。つまり、この延伸機構４０では、延伸ゾーンにおける膨潤可塑化獣毛繊維束５に対する引張張力をバックボトムローラ１２およびフロントトップローラ２１の膨潤可塑化獣毛繊維束５との接触面で受け止めることができるようにすることが重要である。
【0063】
なお、本実施の形態において、延伸スパンの長さは、６０ｍｍ以上３００ｍｍ以下の範囲内であることが好ましく、８０ｍｍ以上２００ｍｍ以上の範囲内であることがより好ましい。延伸スパンの長さをこの範囲内とすると、短繊維の脱落や、延伸ムラを有効に抑制することができるからである。
【0064】
また、延伸スパンにおいて膨潤可塑化獣毛繊維束５のスリップや繊維切れ等が起こらないようにするために、各ニップ部１０Ｎ，２０Ｎに０．１ｋｇ／ｃｍ２から３．０ｋｇ／ｃｍ２の圧力をかけることが好ましい。
【0065】
延伸ゾーン１９の長さは、特に限定されるものではなく、作業効率や品質の安定を考慮して決定されるが、一般的に、５ｍｍ以上５０ｍｍ以下の範囲内であることが好ましく、５ｍｍ以上３０ｍｍ以下の範囲内であることがより好ましく、１０ｍｍ以上３０ｍｍ以下の範囲内であることがさらに好ましい。また、この延伸ゾーン１９は、延伸機構４０において１つのみ設けられることが好ましい。安定した品質の延伸復元獣毛繊維および延伸固定化獣毛繊維を製造することができるからである。さらに、この延伸ゾーン１９では、８０から９０％の延伸がなされている。これは、図３の写真から明らかである。図３において、符号９１で示される箇所はバックローラ対１０のニップ部１０Ｎに対応する箇所であり、符号９４で示される箇所はフロントローラ対２０のニップ部２０Ｎに対応する箇所である。また、符号９２で示される箇所は延伸ゾーン１９の始点（バックボトムローラ１２側の点）に対応する箇所であり、符号９３で示される箇所は延伸ゾーン１９の終点（フロントトップローラ２１側の点）に対応する箇所である。
【0066】
（３）水洗工程上述の通り、獣毛繊維延伸固定装置１００において、延伸復元獣毛繊維が製造される場合、延伸工程後に水洗工程が控えている。すなわち、水洗工程では、延伸後の膨潤可塑化獣毛繊維束５が水洗される。具体的には、この水洗工程では、延伸後の膨潤可塑化獣毛繊維束（以下「延伸膨潤可塑化獣毛繊維束」という）１４を、水洗機構を有する洗浄ローラ対２４，２５に導き、洗浄ローラ対２４，２５により水洗する。なお、この水洗工程では、延伸膨潤可塑化獣毛繊維束１４に対して１．０１倍から１．０３倍程度の張力がかけられている。
【0067】
（４）乾燥工程上述の通り、獣毛繊維延伸固定装置１００において、延伸復元獣毛繊維が製造される場合、水洗工程後に乾燥工程が控えている。すなわち、乾燥工程では、水洗後の延伸膨潤可塑化獣毛繊維束１４が乾燥させられる。具体的には、この乾燥工程では、水洗後の延伸膨潤可塑化獣毛繊維束１４を、５０度Ｃ以下の温度に設定された加熱ローラ１５に接触させて一次乾燥させた後、さらにその延伸膨潤可塑化獣毛繊維束１４を繊維流れ方向下流側の乾燥装置８０に送り、その乾燥装置８０で二次乾燥させる。なお、この乾燥工程でも、延伸膨潤可塑化獣毛繊維束１４に対して１．０１倍から１．０３倍程度の張力がかけられている。
【0068】
（５）固定化工程上述の通り、獣毛繊維延伸固定装置１００において、延伸固定化獣毛繊維が製造される場合、延伸工程後に固定化工程が控えている。すなわち、固定化工程では、延伸膨潤可塑化獣毛繊維束１４中の延伸膨潤可塑化獣毛繊維の形状が固定化される。具体的には、この固定化工程では、延伸膨潤可塑化獣毛繊維束１４を、フロントボトムローラ２２から洗浄ローラ対２４，２５に導いた後（なお、この固定化工程では、延伸膨潤可塑化獣毛繊維束１４は水洗されずに洗浄ローラ対２４，２５を通過するのみである）、平滑な外周面を有する加熱ローラ１５に直接接触させて延伸膨潤可塑化獣毛繊維の形状を固定化する。なお、本実施の形態において、図１に示されるように、加熱ローラ１５に対して複数の加圧ローラ１６が圧接されている。この加圧ローラ１６は、延伸膨潤可塑化獣毛繊維束１４を加熱ローラ１５に圧接させる役目を担っている。このため、延伸固定化獣毛繊維の長手方向の少なくとも一部分が、断面形状が楕円状に変形する。この変形により、延伸固定化獣毛繊維のギラツキが抑えられ、その結果、延伸固定化獣毛繊維にまろやかな光沢が付与される。
【0069】
なお、図４、図５および図６には、延伸固定化羊毛繊維の顕微鏡写真を示す。図４は、加熱ローラ１５に接触していない側の延伸固定化羊毛繊維の顕微鏡写真である。図４の顕微鏡写真から、羊毛繊維がスケールごと等間隔に延伸されていることが見て取れる。なお、加熱ローラ１５に接触していない側の延伸固定化羊毛繊維の断面は、原毛同様、円形状を呈している。次に、図５は、加熱ローラ１５に接触した側の延伸固定化羊毛繊維の電子顕微鏡写真である。図中、延伸固定化羊毛繊維の一部が、円形から半円状の形状に変形している（図５中の符号２７参照）。なお、この変形部分が延伸固定化羊毛繊維束中で光を乱反射させるため、延伸固定化羊毛繊維束にまろやかな色調が生じるものと考えられる。また、図６は、延伸固定化羊毛繊維の断面の顕微鏡写真である。本図では、延伸固定化羊毛繊維の一部の断面が円形状から楕円状に変形していることが見て取れる。
【0070】
また、この固定化工程では、延伸膨潤可塑化獣毛繊維束１４（フロントボトムローラ２２から分離ローラ対１７までの部分）に対して１．０１倍から１．０３倍程度の張力がかけられている。
【0071】
なお、加熱ローラ１５の温度は、６０度Ｃ以上１５０度Ｃ以下の範囲内の温度に設定されることが好ましく、７０度Ｃ以上１２０度Ｃ以下の範囲内の温度に設定されることがより好ましい。加熱ローラ１５の温度を上述の範囲内とすると、延伸膨潤可塑化獣毛繊維の固定化を安定して均一に行うことができるからである。また、加熱ローラ１５の熱源としては、例えば、電熱ヒーター、高周波加熱源、循環流体（温熱液や熱風など）が用いられることが好ましい。また、加熱ローラ１５の外周面には、フッ素樹脂やシリコーン樹脂などがコーティングされていることが好ましい。延伸膨潤可塑化獣毛繊維束１４に対する離型性を向上させることができるからである。
【0072】
また、加圧ローラ１６の直径や数は、特に限定させるものではない。具体的には、直径３０ｍｍから５０ｍｍの範囲内の加圧ローラを加熱ローラ１５の周囲に５０ｍｍから１００ｍｍの範囲内の間隔で設置することが好ましい。また、加圧ローラ１６は、その両端軸部を加熱ローラ１５の両端軸に向かって押し付けることが好ましい。また、加熱ローラ１５に対する加圧ローラ１６の加圧力は、エヤーシリンダーやスプリング等によって調整されることが好ましい。また、加圧ローラ１６は、加熱ローラ１５の回転に伴って回転する従動ローラであることが好ましい。また、加圧ローラ１６は、シリコーンゴム等の弾性体によって被覆されていることが好ましい。かかる場合、弾性体の硬度は、３０度から８０度の範囲内であることが好ましく、４０度から６０度の範囲内であることがより好ましい。また、弾性体は、スポンジ状であってもかまわない。さらに、加圧ローラ１６が加熱ローラ１５に対して圧接された状態において膨潤可塑化剤の蒸発と延伸膨潤可塑化獣毛繊維の固定化がスチーム雰囲気で行われるように、加熱ローラ１５に対する加圧ローラ１６の圧力、加圧ローラ１６の弾性体の硬度、固定化温度、加熱ローラ１５および加圧ローラ１６回転速度等の条件が設定されることが好ましい。
【0073】
（６）酸化中和・水洗工程上述の通り、獣毛繊維延伸固定装置１００において、延伸固定化獣毛繊維が製造される場合、固定化工程後に酸化中和・水洗工程が控えている。すなわち、酸化中和・水洗工程では、固定化後の延伸膨潤可塑化獣毛繊維束（以下「延伸固定化獣毛繊維束」という）１８が、酸化中和および水洗される。具体的には、この酸化中和・水洗工程では、延伸固定化獣毛繊維束１８を、分離ローラ対１７を介して加熱ローラ１５から分離し、酸化中和処理槽６０および水洗処理槽７０に順に導いて酸化中和および水洗する。なお、この酸化中和・水洗工程では、延伸固定化獣毛繊維束１８に対して１．０１〜１．０３倍程度の張力がかけられている。
【0074】
本実施の形態では、上述の通り、延伸膨潤可塑化獣毛繊維の固定化は熱処理によって行われるため、酸化剤の作用により獣毛繊維の架橋結合を再生させる必要はない。しかしながら、膨潤可塑化工程において膨潤可塑化水溶液２として塩基性薬剤が使用された場合、その中和処理としてこの工程を設けることが好ましい。延伸固定化獣毛繊維の黄変や物性低下を防止することができるからである。なお、酸化中和工程では、過酸化水素、ギ酸、酢酸、塩酸、硫酸などの汎用的な酸化剤を使用することができる。
【0075】
（７）乾燥工程上述の通り、獣毛繊維延伸固定装置１００において、延伸固定化獣毛繊維が製造される場合、酸化中和・水洗工程後に乾燥工程が控えている。すなわち、乾燥工程では、酸化中和後の延伸固定化獣毛繊維束１８が乾燥させられる。具体的には、この乾燥工程では、酸化中和後の延伸固定化獣毛繊維束１８を乾燥装置８０に導いて乾燥させる。なお、この乾燥工程でも、延伸固定化獣毛繊維束１８に対して１．０１倍から１．０３倍程度の張力がかけられている。
【0076】
＜獣毛繊維延伸固定装置および獣毛繊維延伸固定方法の特徴＞（１）
本実施の形態に係る獣毛繊維延伸固定方法では、延伸や固定化により一部の単繊維が半円状や楕円状に変形するが、従来技術のように繊維表面に不規則な凹凸形状が生じることがない。このため、この獣毛繊維延伸固定方法を利用すれば、マイルドな光沢をおびた延伸復元獣繊維または延伸固定化獣毛繊維を製造することができる。
【0077】
（２）本実施の形態に係る獣毛繊維延伸固定方法では、バックボトムローラ１２およびフロントトップローラ２１の外周面に膨潤可塑化獣毛繊維束５がＳ字状に掛け渡され、その結果、バックボトムローラ１２およびフロントトップローラ２１の外周面に対して膨潤可塑化獣毛繊維束５が長く密着する。このため、本実施の形態に係る延伸機構４０では、ニップ部１０Ｎ，２０Ｎにかける圧力が低くても膨潤可塑化獣毛繊維束５を十分に把持することができる。このため、この獣毛繊維延伸固定方法を利用すれば、膨潤可塑化獣毛繊維束５に過度なストレスやダメージを与えることがなく、スリップや糸抜けあるいは獣毛繊維の切断等を防止することができる。
【0078】
（３）本実施の形態に係る獣毛繊維延伸固定方法では、固定化処理において、湿潤状態の膨潤可塑化獣毛繊維束５を加熱ローラ１５の表面に直接接触させる。このため、膨潤可塑化獣毛繊維束５が加熱ローラ１５に接触した初期の段階では、膨潤可塑化獣毛繊維束５の温度上昇に伴って、膨潤可塑化獣毛繊維束５に含有されている膨潤可塑化剤の温度も上昇して膨潤可塑化獣毛繊維束５の周囲にスチームが生じ、膨潤可塑化獣毛繊維束５があたかもスチーム中で加熱されているような環境をつくり出すことができる。このため、この獣毛繊維延伸固定方法を利用すると、固定化処理において、スチームチャンバーなどの複雑な設備を使用することなく、短時間で膨潤可塑化獣毛繊維の固定化を実現することができる。
【0079】
＜変形例＞（Ａ）
先の実施の形態に係る獣毛繊維延伸固定装置１００では、延伸機構４０を側面視した場合、バックトップローラ１１の回転軸とフロントボトムローラ２２の回転軸とを結ぶ仮想直線と、バックボトムローラ１２の回転軸とフロントトップローラ２１の回転軸とを結ぶ仮想直線とが交差し、且つ、バックトップローラ１１の回転軸とバックボトムローラ１２の回転軸とを結ぶ仮想直線と、フロントトップローラ２１の回転軸とフロントボトムローラ２２の回転軸とを結ぶ仮想直線とが平行になるように、バックローラ対１０およびフロントローラ対２０が配設されていたが、バックローラ対１０およびフロントローラ対２０は、バックトップローラ１１の回転軸とフロントボトムローラ２２の回転軸とを結ぶ仮想直線と、バックボトムローラ１２の回転軸とフロントトップローラ２１の回転軸とを結ぶ仮想直線とが交差し、且つ、バックトップローラ１１の回転軸とバックボトムローラ１２の回転軸とを結ぶ仮想延長直線と、フロントトップローラ２１の回転軸とフロントボトムローラ２２の回転軸とを結ぶ仮想延長直線とが交差するように配設されてもよい。
【0080】
（Ｂ）先の実施の形態に係る獣毛繊維延伸固定装置１００には、洗浄ローラ対２４，２５、酸化中和処理槽６０、水洗処理槽７０および乾燥装置８０が組み込まれていたが、これらの構成は、獣毛繊維延伸固定装置１００とは別に設けられてもよい。例えば、これらの構成は、獣毛繊維延伸固定装置１００から独立した染色機等に組み込まれてもよい。
【0081】
（Ｃ）先の実施の形態に係る獣毛繊維延伸固定装置１００では、延伸機構４０を側面視した場合、バックトップローラ１１の回転軸とフロントボトムローラ２２の回転軸とを結ぶ仮想直線と、バックボトムローラ１２の回転軸とフロントトップローラ２１の回転軸とを結ぶ仮想直線とが交差し、且つ、バックトップローラ１１の回転軸とバックボトムローラ１２の回転軸とを結ぶ仮想直線と、フロントトップローラ２１の回転軸とフロントボトムローラ２２の回転軸とを結ぶ仮想直線とが平行になるように、バックローラ対１０およびフロントローラ対２０が配設されていたが、図１１に示されるように、バックトップローラ１１１の回転軸とフロントボトムローラ１２２の回転軸とを結ぶ仮想直線と、バックボトムローラ１１２の回転軸とフロントトップローラ１２１の回転軸とを結ぶ仮想直線とが同一仮想直線上に存在するように、バックローラ対１１０およびフロントローラ対１２０が配設されてもよい。
【0082】
以下、実施例を用いて本発明をさらに詳細に説明する。なお、本発明がこれらの実施例に限定されることはない。
【実施例1】
【0083】
平均繊維直径２２．５０μｍ、平均長さ９５ｍｍの羊毛繊維を含む無撚りの羊毛繊維束（トップスライバー２３ｇ／ｍ）を用意した。次いで、チオグリコール酸（淀化学株式会社）に水酸化ナトリウム水溶液を添加してｐＨ９．００の３．９重量％チオグリコール酸水溶液を調製した。そして、本実施例において、このチオグリコール酸水溶液を膨潤可塑化剤とした。
【0084】
羊毛繊維束を図１に示されるように上述の獣毛繊維延伸固定装置１００に架け渡した。次に、膨潤可塑化槽４に膨潤可塑化剤を投入した後、膨潤可塑化剤を４０度Ｃまで温めた。その後、羊毛繊維束を膨潤可塑化剤に４０分間浸漬させて、羊毛繊維束の膨潤可塑化処理を行った。次に、膨潤可塑化した羊毛繊維束（以下「膨潤可塑化羊毛繊維束」という）を、膨潤可塑化剤を含んだままの状態で膨潤可塑化槽４から引出し、その膨潤可塑化羊毛繊維束を延伸機構４０により８．６ｃｍ／分の速度で延伸処理した。なお、バックローラ対１０およびフロントローラ対２０のトップローラ１１，２１およびボトムローラ１２，２２の外径は２５ｍｍであった。また、硬度５０度、厚み７ｍｍのウレタンゴムで芯金を被覆したローラをトップローラ１１，２１として用い、ステンレス製の芯金をフリュデット加工したものをボトムローラ１２，２２として用いた。さらに、バックローラ対１０の周速度を８．６ｃｍ／分に設定すると共にフロントローラ対２０の周速度を１５．７ｃｍ／分に設定した。つまり、延伸倍率は１．８２倍（＝１５．７／８．６）となる。
【0085】
また、側面視において膨潤可塑化羊毛繊維束がバックボトムローラ１２およびフロントボトムローラ２２の外周の３／５程度に接触するように、バックローラ対１０およびフロントローラ対２０を垂直軸に対して繊維流れ方向上流側に４５度傾けて配設した（図２等参照）。さらに、延伸ゾーンの長さを１４ｍｍに設定した。そして、このような延伸機構４０により膨潤可塑化羊毛繊維束を順次延伸した後、延伸後の膨潤可塑化羊毛繊維束（以下「延伸膨潤可塑化羊毛繊維束」という）を、フロントボトムローラ２２から洗浄ローラ対２４，２５を介して加熱ローラ１５に導くと共に加熱ローラ１５に直接接触させて延伸膨潤可塑化羊毛繊維束中の延伸膨潤可塑化羊毛繊維の固定化処理を行った。なお、固定化処理は、加熱ローラ１５の周速度がフロントローラ対２０の周速度の１．０２倍とされた状態、すなわち、延伸膨潤可塑化羊毛繊維束が緊張させられた状態で行われた。なお、また、加熱ローラ１５は、外径が２１０ｍｍであり、表面温度が８０度Ｃとなるように内蔵の電熱ヒーターにより加熱された。また、加熱ローラ１５に対する延伸膨潤可塑化羊毛繊維束の接触時間は１１０秒間であった。また、図１に示されるように、加熱ローラ１５の外周上部に、７つの加圧ローラ（直径２７ｍｍのシリコーンゴム被覆ステンレスローラ）１６を配設した。なお、各加圧ローラ１６は、エアーシリンダーにより加熱ローラ１５に対して１．５ｋｇ／ｃｍ２の圧力で圧接された。また、加熱ローラ１５に接触される前の延伸膨潤可塑化羊毛繊維束の湿潤率は８１重量％であった。また、このときの、延伸スパンは１１６ｍｍであった。
【0086】
次いで、固定化された延伸膨潤可塑化羊毛繊維束（以下「延伸固定化羊毛繊維束」という）を、４０度Ｃの１重量％の過酸化水素水に３０分間浸漬させて酸化させた後、水洗し、さらに０．３重量％の酢酸に３０分間浸漬させて中和させた。このようにして得られた延伸固定化羊毛繊維の平均繊維直径は１９．３９μｍであった（ＪＩＳ Ｌ１０８１Ａ法に準じて測定）。すなわち、延伸固定化後の羊毛繊維束の単繊維は、延伸固定化前の羊毛繊維束の単繊維に対して平均で約１４％縮径されていることになる。また、この延伸固定化羊毛繊維束を沸騰水で１５分間煮沸処理を行った後、再び延伸固定化羊毛繊維の平均繊維直径を測定した。このときの延伸固定化羊毛繊維の平均繊維直径は１９．２５μｍであった。このため、この延伸固定化羊毛繊維が完全に固定化されていることが確認された。なお、（ｉ）延伸固定化前の羊毛繊維束、（ｉｉ）延伸固定化後の羊毛繊維束および（ｉｉｉ）延伸固定化後に煮沸処理された後の羊毛繊維束の繊維径分布を図７に示した。図７より、本延伸固定化により、原毛の繊維径分布がほぼそのまま細番手方向にスライドされていることがわかる。つまり、本延伸固定化において、羊毛繊維束に対し、高精度な延伸が行われたことになる。また、延伸固定化羊毛繊維束は、断面楕円状の繊維を含み、まろやかな光沢のある外観特性を有していた。
【0087】
また、上述の延伸固定化羊毛繊維束を精紡機に供給して７０番手双糸の延伸固定化羊毛紡績糸を製造した後、その延伸固定化羊毛紡績糸からカバーファクター０．４９の編物を製造した。この編物は、柔らく、マイルドな光沢を持ち、肌触りがよく、しなやかな風合いを有していた。
【0088】
次に、上述の延伸固定化羊毛繊維束とテトロンフィラメント（３５デニール）を８０：２０の割合で精紡機に供給し、１００番手双糸の延伸固定化羊毛紡績糸を製造した。その後、当該延伸固定化羊毛紡績糸から織物を製造した。当該織物の浸漬寸法変化率（ＪＩＳ Ｌ １０９６ Ｃ法）、プレス寸法変化率（ＪＩＳ Ｌ １０９６ Ｈ−２法）、ハイグラルエキスパンション（浸漬Ｃ法準拠）を測定したところ、表１に示す寸法変化率が得られた。すなわち、織物として十分な寸法安定性を有していた。【表1】
【実施例2】
【0089】
平均繊維直径１８．５０μｍ、平均長さ７７ｍｍの無撚りの羊毛繊維束（トップスライバー２２ｇ／ｍ）を用い、フロントローラ対２０の周速度を１７．２ｃｍ／分に設定した以外は、実施例１と同様にして延伸固定化羊毛繊維束を製造した。なお、このときの延伸倍率は２．０倍（＝１７．２／８．６）となる。
【0090】
得られた延伸固定化羊毛繊維の平均繊維直径は１５．１３μｍであった。すなわち、延伸固定化後の羊毛繊維束の単繊維は、延伸固定化前の羊毛繊維束の単繊維に対して平均で約１８％縮径されていることになる。また、この延伸固定化羊毛繊維束を沸騰水で１５分間煮沸処理を行った後、再び延伸固定化羊毛繊維の平均繊維直径を測定した。このときの延伸固定化羊毛繊維の平均繊維直径は１５．２０μｍであった。このため、この延伸固定化羊毛繊維が完全に固定化されていることが確認された。
【実施例3】
【0091】
平均繊維直径１７．０μｍ、平均長さ５３ｍｍの無撚りのカシミヤ繊維束（トップスライバー１７ｇ／ｍ）を用いた以外は、実施例１と同様にして延伸固定化カシミヤ繊維束を製造した。
【0092】
得られた延伸固定化カシミヤ繊維の平均繊維直径は１４．１３μｍであった。すなわち、延伸固定化後のカシミヤ繊維束の単繊維は、延伸固定化前のカシミヤ繊維束の単繊維に対して平均で約１７％縮径されていることになる。また、この延伸固定化カシミヤ繊維束を沸騰水で１５分間煮沸処理を行った後、再び延伸固定化カシミヤ繊維の平均繊維直径を測定した。このときの延伸固定化カシミヤ繊維の平均繊維直径は１４．１９μｍであった。このため、この延伸固定化カシミヤ繊維が完全に固定化されていることが確認された。なお、（ｉ）延伸固定化前のカシミヤ繊維束、（ｉｉ）延伸固定化後のカシミヤ繊維束および（ｉｉｉ）延伸固定化後に煮沸処理された後のカシミヤ繊維束の繊維径分布を図８に示した。図８より、本延伸固定化により、原毛の繊維径分布がほぼそのまま細番手方向にスライドされていることがわかる。つまり、本延伸固定化において、カシミヤ繊維束に対し、高精度な延伸が行われたことになる。
【実施例4】
【0093】
（ｉ）延伸機構４０により膨潤可塑化羊毛繊維束を順次延伸した後、延伸膨潤可塑化羊毛繊維束を、フロントボトムローラ２２から洗浄ローラ対２４，２５を介して表面温度５０度Ｃの加熱ローラ１５に導くと共に加熱ローラ１５に直接接触させて延伸膨潤可塑化羊毛繊維束を乾燥させたこと、（ｉｉ）エアーシリンダーにより各加圧ローラ１６を加熱ローラ１５に対して１．８ｋｇ／ｃｍ２の圧力で圧接させたこと、また、（ｉｉｉ）延伸膨潤可塑化羊毛繊維束を酸化中和処理槽６０および水洗処理槽７０を通過させることなく直接、乾燥装置８０に導いて延伸膨潤可塑化羊毛繊維束を乾燥装置８０で５０度以下の温度で風乾燥させて巻き取ったこと以外は、実施例１と同様にして延伸復元羊毛繊維束を製造した。なお、延伸膨潤可塑化羊毛繊維束の洗浄および乾燥は、加熱ローラ１５の周速度がフロントローラ対２０の周速度の１．０２倍とされた状態、すなわち、延伸膨潤可塑化羊毛繊維束が緊張させられた状態で行われた。
【0094】
得られた延伸復元羊毛繊維の平均繊維直径は１９．６２μｍであった。すなわち、延伸固定化後の羊毛繊維束の単繊維は、延伸固定化前の羊毛繊維束の単繊維に対して平均で約１３．５％縮径されていることになる。また、この延伸固定化羊毛繊維束を８０度Ｃの温水に１５分間浸漬した後、再び延伸復元羊毛繊維の平均繊維直径を測定した。このときの延伸復元羊毛繊維の平均繊維直径は２２．５８μｍであった。つまり、この延伸復元羊毛繊維は、温水浸漬により原毛に復元していた。
【実施例5】
【0095】
実施例４で製造した延伸復元羊毛繊維束を用いて６０番手の延伸復元羊毛紡績糸を作製した。次いで、常法により、この延伸復元羊毛紡績糸を芯糸とし、カシミヤのスライバーを鞘糸とした芯鞘構造の３６番手単糸の延伸復元複合羊毛紡績糸を製造した。そして、この延伸復元複合羊毛紡績糸を８０度Ｃの温水に１５分間浸漬して取り出し乾燥させたところ、芯糸の延伸復元羊毛紡績糸が延伸前の形状に復元して長さが短くなり、その結果、表面が嵩高なカシミヤで覆われる紡績糸が得られた。
【実施例6】
【0096】
実施例４で製造した延伸復元羊毛紡績糸を６０番手双糸に紡績し、その双糸を１６ゲージの丸編み機を用いて度目３．５で丸編みして編地を作製した。そして、この丸編み編地を、沸騰水で１５分間煮沸した後、４０度Ｃの１重量％過酸化水素水で３０分間処理してから水洗し、さらに０．３重量％の酢酸水溶液で３０分間中和処理した。その結果、この編地は、煮沸前に比べて横（ウェール）方向で４８％、縦（コース）方向で５０％収縮していた。また、煮沸前の編地のカバーファクター（ＣＦ）が０．４５であったのに対して煮沸後の編地のカバーファクター（ＣＦ）が０．８５になっていた。また、編地を分解して延伸復元羊毛繊維の平均繊維直径を測定したところ、その値は２２．５８μｍであった。つまり、延伸復元羊毛繊維は、温水浸漬により原毛に復元していた。なお、煮沸前の編地を図９に示し、煮沸後の編地を図１０に示す。
【産業上の利用可能性】
【0097】
本発明に係る延伸縮径獣毛繊維は、天然繊維よりも細い繊維径の獣毛繊維であり、インナーウェアーも含む衣料品あるいは高級衣料品などに好適に用いることができる。また、この延伸縮径獣毛繊維は、絨毯、航空機、鉄道などの椅子や内装材、インテリア材料等、幅広い分野に応用することができる。
【符号の説明】
【0098】
１ 獣毛繊維束２ 膨潤可塑化水溶液（膨潤可塑化剤）
５ 膨潤可塑化獣毛繊維束
１０ バックローラ対（上流ニップローラ対）
１０Ｎ ニップ部（上流ニップ部）
１１ バックトップローラ（第１の上流ローラ）
１２ バックボトムローラ（第２の上流ローラ）
１５ 加熱ローラ
１６ 加圧ローラ
１８ 延伸固定化獣毛繊維束または延伸復元獣毛繊維束（延伸縮径獣毛繊維束）
１９ 延伸ゾーン
２０ フロントローラ対（下流ニップローラ対）
２０Ｎ ニップ部（下流ニップ部）
２１ フロントトップローラ（第１の下流ローラ）
２２ フロントボトムローラ（第２の下流ローラ）
３０ 膨潤可塑化処理装置
４０ 延伸機構
５０ 固定化装置（加熱装置）
６０ 酸化中和処理槽（酸化中和装置）
１００ 獣毛繊維延伸固定装置（延伸縮径獣毛繊維の製造装置）
