6326270 薄膜トランジスタおよびその製造方法

(19)【発行国】日本国特許庁(JP)

(12)【公報種別】特許公報(B2)

(11)【特許番号】6326270

(24)【登録日】2018年4月20日

(45)【発行日】2018年5月16日

(54)【発明の名称】薄膜トランジスタおよびその製造方法

(51)【国際特許分類】

   H01L 29/786 20060101AFI20180507BHJP

   H01L 21/28 20060101ALI20180507BHJP

   H01L 21/336 20060101ALI20180507BHJP

   H01L 21/306 20060101ALI20180507BHJP

【ＦＩ】

   H01L29/78 618B

   H01L21/28 301B

   H01L21/28 301R

   H01L29/78 619A

   H01L21/306 F

【請求項の数】12

【全頁数】32

(21)【出願番号】特願2014-82143(P2014-82143)

(22)【出願日】2014年4月11日

(65)【公開番号】特開2015-29051(P2015-29051A)

(43)【公開日】2015年2月12日

【審査請求日】2016年9月1日

(31)【優先権主張番号】特願2013-137294(P2013-137294)

(32)【優先日】2013年6月28日

(33)【優先権主張国】JP

(73)【特許権者】

【識別番号】000001199

【氏名又は名称】株式会社神戸製鋼所

(74)【代理人】

【識別番号】110002000

【氏名又は名称】特許業務法人栄光特許事務所

(72)【発明者】

【氏名】越智 元隆

(72)【発明者】

【氏名】森田 晋也

(72)【発明者】

【氏名】高梨 泰幸

(72)【発明者】

【氏名】後藤 裕史

(72)【発明者】

【氏名】釘宮 敏洋

【審査官】 岩本 勉

(56)【参考文献】

【文献】 特開２００９−１４１００２（ＪＰ，Ａ）

【文献】 特開２０１１−１０９０７８（ＪＰ，Ａ）

【文献】 特開２０１２−０３３９１３（ＪＰ，Ａ）

【文献】 特開２０１１−０９１３８１（ＪＰ，Ａ）

【文献】 特開２０１３−０７００１０（ＪＰ，Ａ）

【文献】 特開２０１２−１２４４４６（ＪＰ，Ａ）

(58)【調査した分野】（Int.Cl.，ＤＢ名）

Ｈ０１Ｌ ２９／７８６

Ｈ０１Ｌ ２１／３３６

(57)【特許請求の範囲】

【請求項1】

基板上に少なくともゲート電極、ゲート絶縁膜、酸化物半導体層、ソース・ドレイン電極、および２層以上の保護膜を有する薄膜トランジスタであって、
前記酸化物半導体層は、金属元素がＩｎ、Ｇａ、Ｚｎ、およびＳｎからなる酸化物であって、Ｉｎ、Ｇａ、ＺｎおよびＳｎの合計に対する各金属元素の割合が、Ｉｎ：１５〜２５原子％、Ｇａ：５〜２０原子％、Ｚｎ：４０〜６０原子％、およびＳｎ：９〜２５原子％を満たし、かつ
前記２層以上の保護膜は、少なくとも前記酸化物半導体層と接する第１保護膜と、該第１保護膜以外の１層以上の第２保護膜からなり、前記第１保護膜は、ＳｉＯｘ膜でありかつ水素濃度が３．５原子％以下であることを特徴とする薄膜トランジスタ。

【請求項2】

前記第２保護膜は、絶縁性化合物膜であるか、樹脂膜と該絶縁性化合物膜との積層膜である請求項１に記載の薄膜トランジスタ。

【請求項3】

前記絶縁性化合物膜は、Ｓｉ、Ａｌ、Ｔｉ、Ｔａ、Ｃｅ、Ｇａ、Ｈｆ、Ｎｂ、Ｖ、Ｗ、Ｙ、およびＺｒよりなる群から選択される１種以上の元素を含む酸化物、窒化物、または酸窒化物よりなる膜である請求項２に記載の薄膜トランジスタ。

【請求項4】

前記絶縁性化合物膜は、ＳｉＮｘ膜と、Ｓｉ、Ａｌ、Ｔｉ、Ｔａ、Ｃｅ、Ｇａ、Ｈｆ、Ｎｂ、Ｖ、Ｗ、Ｙ、およびＺｒよりなる群から選択される１種以上の元素を含む酸化物よりなる膜の、いずれか１以上の膜である請求項３に記載の薄膜トランジスタ。

【請求項5】

前記酸化物半導体層の比抵抗値は、２．１×１０^２Ω・ｃｍ以上、１．０×１０^５Ω・ｃｍ以下の範囲内にある請求項１〜４のいずれかに記載の薄膜トランジスタ。

【請求項6】

前記酸化物半導体層は、全金属元素に対するＳｎの割合が９原子％以上５０原子％以下を満たす請求項１〜５のいずれかに記載の薄膜トランジスタ。

【請求項7】

前記第１保護膜の膜厚は３０ｎｍ以上である請求項１〜６のいずれかに記載の薄膜トランジスタ。

【請求項8】

前記ソース・ドレイン電極は、純Ｍｏ膜とＭｏ合金膜のうちの１以上の膜である請求項１〜７のいずれかに記載の薄膜トランジスタ。

【請求項9】

前記ソース・ドレイン電極は、純Ｍｏ膜とＭｏ合金膜のうちの１以上の膜と、純Ａｌ膜、純Ｃｕ膜、Ａｌ合金膜およびＣｕ合金膜よりなる群から選択される１種以上の膜との積層膜であり、かつ前記純Ｍｏ膜とＭｏ合金膜のうちの１以上の膜が、前記酸化物半導体層と直接接合している請求項１〜８のいずれかに記載の薄膜トランジスタ。

【請求項10】

請求項１〜９のいずれかに記載の薄膜トランジスタの製造方法であって、
前記酸化物半導体層上に形成された前記ソース・ドレイン電極のパターニングを、酸系エッチング液を用いて行い、その後、前記第１保護膜としてＳｉＯｘ膜を形成してから酸化処理を行い、次いで前記第１保護膜上に前記第２保護膜を形成することを特徴とする薄膜トランジスタの製造方法。

【請求項11】

前記酸化処理は、１３０℃以上４００℃以下の加熱温度で行う熱処理である請求項１０に記載の製造方法。

【請求項12】

前記第２保護膜の形成後、更に熱処理を行う請求項１０または１１に記載の製造方法。

【発明の詳細な説明】

【技術分野】

【0001】

本発明は、液晶ディスプレイや有機ＥＬディスプレイなどの表示装置に用いられる薄膜トランジスタ、およびその製造方法に関する。以下、薄膜トランジスタを「ＴＦＴ」ということがある。

【背景技術】

【0002】

アモルファス（非晶質）酸化物半導体は、汎用のアモルファスシリコン（ａ−Ｓｉ）に比べて高いキャリア移動度を有し、光学バンドギャップが大きく、低温で成膜できるため、大型・高解像度・高速駆動が要求される次世代ディスプレイや、耐熱性の低い樹脂基板などへの適用が期待されている。前記キャリア移動度は「電界効果移動度」とも呼ばれる。以下、前記キャリア移動度を単に「移動度」という場合がある。

【0003】

前記酸化物半導体として、インジウム、ガリウム、亜鉛、および酸素からなるアモルファス酸化物半導体や、インジウム、亜鉛、錫、および酸素からなるアモルファス酸化物半導体が、高い移動度を有するため用いられている。前記インジウム、ガリウム、亜鉛、および酸素からなるアモルファス酸化物半導体を「Ｉｎ−Ｇａ−Ｚｎ−Ｏ」または「ＩＧＺＯ」という場合がある。

【0004】

また、前記酸化物半導体を用いたボトムゲート型ＴＦＴの構造は、図１Ａに示す、エッチストッパー層９を有するエッチストップ型と、図１Ｂに示す、エッチストッパー層を有しないバックチャネルエッチ型との２種類に大別される。以下では、前記エッチストップ型を「ＥＳＬ（Ｅｔｃｈ Ｓｔｏｐ Ｌａｙｅｒ）型」、前記バックチャネルエッチ型を「ＢＣＥ（Ｂａｃｋ Ｃｈａｎｎｅｌ Ｅｔｃｈ）型」という。

【0005】

前記図１Ｂやこの図１Ｂの保護膜６が２層である図２のエッチストッパー層を有しないＢＣＥ型ＴＦＴは、製造工程において、エッチストッパー層形成の工程が必要ないため、生産性に優れている。

【0006】

しかし、このＢＣＥ型ＴＦＴの製造工程では次の様な問題がある。即ち、酸化物半導体層の上にソース・ドレイン電極用薄膜が形成され、このソース・ドレイン電極用薄膜に対し、パターニングをする際に、例えばリン酸、硝酸、酢酸などを含む酸系エッチング液が用いられる。酸化物半導体層の前記酸系エッチング液にさらされた部分は、その表面が、削れたりダメージを受け、その結果ＴＦＴ特性が劣化するといった問題が生じ得る。

【0007】

例えば前述したＩＧＺＯからなる酸化物半導体は、ソース・ドレイン電極の形成時にウェットエッチング液として使用される無機酸系エッチング液に対する可溶性が高く、無機酸系エッチング液によって極めて容易にエッチングされてしまう。そのため、ＩＧＺＯ膜が消失してＴＦＴの作製が困難であったり、ＴＦＴ特性が劣化する等の問題がある。尚、以下では、酸系エッチング液によるエッチングを「酸エッチング」または「ウェットエッチング」という場合がある。

【0008】

上記ＢＣＥ型ＴＦＴにおいて、酸化物半導体層のダメージを抑制する技術として、例えば下記の特許文献１〜３の技術が提案されている。これらの技術は、酸化物半導体層とソース・ドレイン電極との間に、犠牲層または陥入部を形成することによって、酸化物半導体層へのダメージを抑制するものである。しかし、上記犠牲層または陥入部の形成のためには、工程を増加させる必要がある。また、非特許文献１には、酸化物半導体層表面のダメージ層を除去することが示されているが、該ダメージ層を均一に除去することは困難である。

【先行技術文献】

【特許文献】

【0009】

【特許文献1】特開２０１２−１４６９５６号公報

【特許文献2】特開２０１１−５４８１２号公報

【特許文献3】特開２００９−４７８７号公報

【非特許文献】

【0010】

【非特許文献1】Ｃ．−Ｊ．Ｋｉｍ ｅｔ．ａｌ，Ｅｌｅｃｔｒｏｃｈｅｍ．Ｓｏｌｉｄ−Ｓｔａｔｅ Ｌｅｔｔ．１２（４），Ｈ９５−Ｈ９７（２００９）

【発明の概要】

【発明が解決しようとする課題】

【0011】

本発明は上記事情に鑑みてなされたものであり、その目的は、エッチストッパー層を有しないＢＣＥ型ＴＦＴであって、高い電界効果移動度を維持しつつ、優れたスイッチング特性、特には低いＳ値；と、優れたストレス耐性、本発明では特に、光ストレスなどに対してしきい値電圧の変化量が小さいこと；とを示す酸化物半導体層を備えたＴＦＴ、特にはソース・ドレイン電極としてＭｏ系膜を含む場合でも上記優れた特性を示すＴＦＴと、該ＴＦＴの製造方法を実現することにある。尚、前記ストレス耐性は、以下「光ストレス耐性」ということがある。

【課題を解決するための手段】

【0012】

上記課題を解決し得た本発明の薄膜トランジスタは、基板上に少なくともゲート電極、ゲート絶縁膜、酸化物半導体層、ソース・ドレイン電極、および２層以上の保護膜を有する薄膜トランジスタであって、
前記酸化物半導体層が、Ｓｎと；Ｉｎ、Ｇａ、およびＺｎよりなる群から選択される１以上の元素と；Ｏとから構成され、かつ
前記２層以上の保護膜は、少なくとも前記酸化物半導体層と接する第１保護膜と、該第１保護膜以外の１層以上の第２保護膜からなり、前記第１保護膜は、ＳｉＯｘ膜でありかつ水素濃度が３．５原子％以下であるところに特徴を有する。

【0013】

前記第２保護膜は、絶縁性化合物膜であるか、樹脂膜と該絶縁性化合物膜との積層膜であることが好ましい。

【0014】

前記絶縁性化合物膜は、Ｓｉ、Ａｌ、Ｔｉ、Ｔａ、Ｃｅ、Ｇａ、Ｈｆ、Ｎｂ、Ｖ、Ｗ、Ｙ、およびＺｒよりなる群から選択される１種以上の元素を含む酸化物、窒化物、または酸窒化物よりなる膜であることが好ましい。

【0015】

前記絶縁性化合物膜は、ＳｉＮｘ膜と、Ｓｉ、Ａｌ、Ｔｉ、Ｔａ、Ｃｅ、Ｇａ、Ｈｆ、Ｎｂ、Ｖ、Ｗ、Ｙ、およびＺｒよりなる群から選択される１種以上の元素を含む酸化物よりなる膜の、いずれか１以上の膜であることが好ましい。

【0016】

前記酸化物半導体層の比抵抗値は、２．１×１０²Ω・ｃｍ以上、１．０×１０⁵Ω・ｃｍ以下の範囲内にあることが好ましい。

【0017】

前記酸化物半導体層として、全金属元素に対するＳｎの割合が９原子％以上５０原子％以下を満たすものを形成することが好ましい。特には、前記酸化物半導体層として、金属元素がＩｎ、Ｇａ、Ｚｎ、およびＳｎからなる酸化物であって、Ｉｎ、Ｇａ、ＺｎおよびＳｎの合計に対する各金属元素の割合が、
Ｉｎ：１５〜２５原子％、
Ｇａ：５〜２０原子％、
Ｚｎ：４０〜６０原子％、および
Ｓｎ：９〜２５原子％
を満たすものを形成することが好ましい。

【0018】

前記ＳｉＯｘ膜の膜厚は３０ｎｍ以上とすることが好ましい。

【0019】

前記ソース・ドレイン電極として、純Ｍｏ膜とＭｏ合金膜のうちの１以上の膜を形成することができる。

【0020】

また前記ソース・ドレイン電極として、純Ｍｏ膜とＭｏ合金膜のうちの１以上の膜と、純Ａｌ膜、純Ｃｕ膜、Ａｌ合金膜およびＣｕ合金膜よりなる群から選択される１種以上の膜との積層膜を、前記純Ｍｏ膜とＭｏ合金膜のうちの１以上の膜が、前記酸化物半導体層と直接接合するように形成することができる。

【0021】

また上記課題を解決し得た本発明の薄膜トランジスタの製造方法は、基板上に少なくともゲート電極、ゲート絶縁膜、酸化物半導体層、ソース・ドレイン電極、ならびに、前記ソース・ドレイン電極を保護する保護膜としてＳｉＯｘ膜およびＳｉＮｘ膜を、この順序で有する薄膜トランジスタの製造方法であって、前記酸化物半導体層を、Ｓｎと；Ｉｎ、Ｇａ、およびＺｎよりなる群から選択される１以上の元素と；Ｏとから構成し、かつ、前記酸化物半導体層上に形成された前記ソース・ドレイン電極のパターニングを、酸系エッチング液を用いて行い、その後、前記ＳｉＯｘ膜を形成してから酸化処理を行い、次いで前記ＳｉＮｘ膜を形成するところに特徴を有する。

【0022】

前記酸化処理として、１３０℃以上４００℃以下の加熱温度で熱処理を行うことが好ましい。

【0023】

前記ＳｉＮｘ膜の形成後、更に熱処理を行うことが好ましい。

【発明の効果】

【0024】

本発明によれば、ＢＣＥ型ＴＦＴの製造工程で、ソース・ドレイン電極形成時に使用の酸系エッチング液にさらされる酸化物半導体層を、Ｓｎを含むものとすることによって酸化物半導体層の膜厚が均一なＴＦＴを得ることができる。

【0025】

またソース・ドレイン電極としてＭｏ系膜、即ち純Ｍｏ膜とＭｏ合金膜のうちの１以上の膜を含むものを用い、かつソース・ドレイン電極のパターニングを酸系エッチング液を用いて行った場合であっても、前記Ｍｏ系膜からなるソース・ドレイン電極端の酸化が抑制されて、静特性、特にスイッチング特性、更に特にはＳ値の劣化を抑えつつ、酸化物半導体層の表面状態が良好で光ストレス耐性に優れたＢＣＥ型ＴＦＴを提供することができる。

【0026】

本発明の方法によれば、規定の酸化処理時に、ＳｉＯｘ膜から酸化物半導体層への過剰な水素拡散が生じないため、トランジスタの導体化、または、オフ電流の増加やＶ_thの負側への変動を防ぐことができる。また本発明の方法によれば、水素を多く含むＳｉＮｘ膜から酸化物半導体層への水素拡散が生じないため、トランジスタの導体化、または、オフ電流の増加やＶ_thの負側への変動を防ぐことができる。

【0027】

また本発明の方法によれば、ソース・ドレイン電極の形成をウェットエッチングで行うことができるため、特性の高い表示装置を容易かつ低コストで得ることができる。

【0028】

更に、本発明の製造方法によって得られるＴＦＴは、上述の通りエッチストッパー層を有していないため、ＴＦＴ製造工程におけるマスク形成工程数が少なく、十分にコストを削減することができる。またＢＣＥ型ＴＦＴは、ＥＳＬ型ＴＦＴのようにエッチストッパー層とソース・ドレイン電極のオーバーラップ部分がないため、ＥＳＬ型ＴＦＴよりもＴＦＴの小型化が可能である。

【図面の簡単な説明】

【0029】

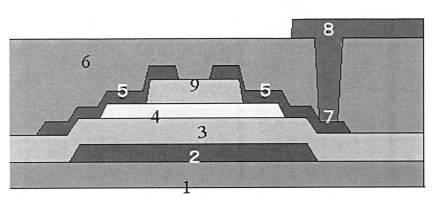

【図1A】図１Ａは、従来のＥＳＬ型の薄膜トランジスタを説明するための概略断面図である。

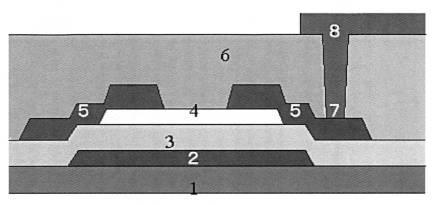

【図1B】図１Ｂは、本発明のＢＣＥ型の薄膜トランジスタを説明するための概略断面図である。

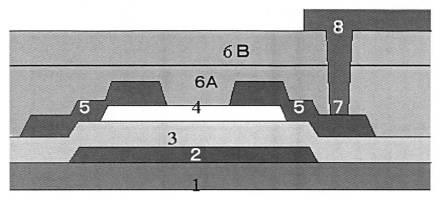

【図2】図２は、本発明に係る薄膜トランジスタを説明するための概略断面図である。

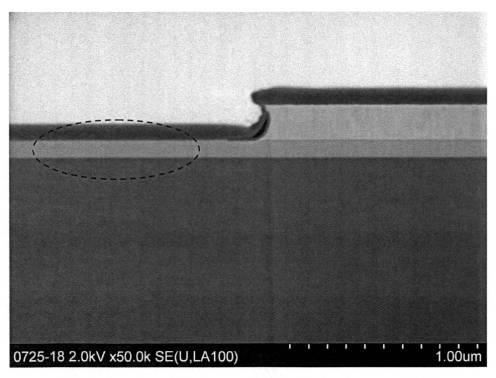

【図3A】図３Ａは、酸化物半導体層がＳｎを含むＴＦＴのＦＥ−ＳＥＭ（Ｆｉｅｌｄ Ｅｍｉｓｓｉｏｎ−Ｓｃａｎｎｉｎｇ Ｅｌｅｃｔｒｏｎ Ｍｉｃｒｏｓｃｏｐｅ）観察写真である。

【図3B】図３Ｂは、前記図３Ａの破線枠を拡大した写真である。

【図4A】図４Ａは、酸化物半導体層がＳｎを含まないＴＦＴのＦＥ−ＳＥＭ観察写真である。

【図4B】図４Ｂは、前記図４Ａの破線枠を拡大した写真である。

【図5】図５は、従来のＴＦＴ製造工程の一部を示す説明図である。

【図6】図６は、従来の他のＴＦＴ製造工程の一部を示す説明図である。

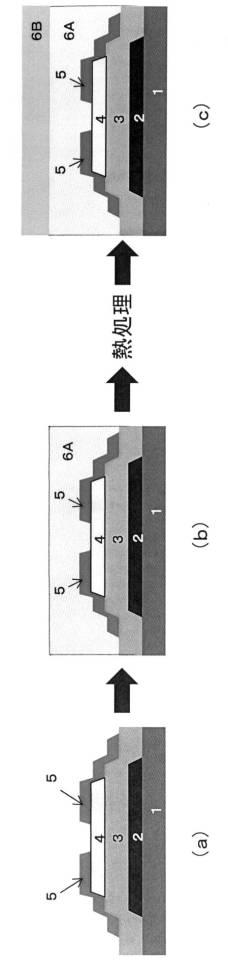

【図7】図７は、本発明のＴＦＴ製造工程の一部を示す説明図である。

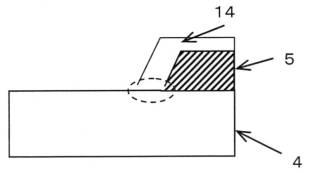

【図8】図８は、ＴＦＴの積層方向断面の一部を模式的に示す図であって、電極であるＭｏ系膜の酸化された端部直下の酸化物半導体層部分を、破線枠で示す図である。

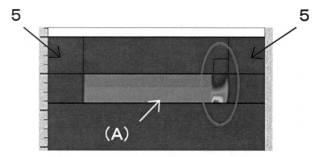

【図9A】図９Ａは、ソース・ドレイン電極端横下に伝導帯裾準位を配置したときの電流経路を、シミュレーションを用いて計算した結果である。

【図9B】図９Ｂは、上記図９Ａのシミュレーションを行った場合のＩｄ−Ｖｇ特性におけるＳ値の増加を説明する図である。

【図10】図１０は、ウェットエッチングや酸化処理の有無が、酸化物半導体層表面のＸＰＳ（Ｘ−ｒａｙ Ｐｈｏｔｏｅｌｅｃｔｒｏｎ Ｓｐｅｃｔｒｏｓｃｏｐｙ、Ｘ線光電子分光分析）に及ぼす影響を示す図である。

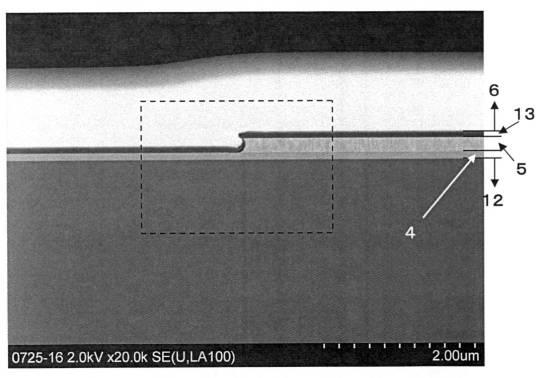

【図11A】図１１Ａは、表１におけるＮｏ．２のＴＦＴのＦＥ−ＳＥＭ（Ｆｉｅｌｄ Ｅｍｉｓｓｉｏｎ−Ｓｃａｎｎｉｎｇ Ｅｌｅｃｔｒｏｎ Ｍｉｃｒｏｓｃｏｐｅ）観察写真である。

【図11B】図１１Ｂは、表１におけるＮｏ．７のＴＦＴのＦＥ−ＳＥＭ観察写真である。

【図12】図１２は、表１におけるＮｏ．５のＴＦＴのＩｄ−Ｖｇ特性を示す図である。

【図13】図１３は、表１におけるＮｏ．６のＴＦＴのＩｄ−Ｖｇ特性を示す図である。

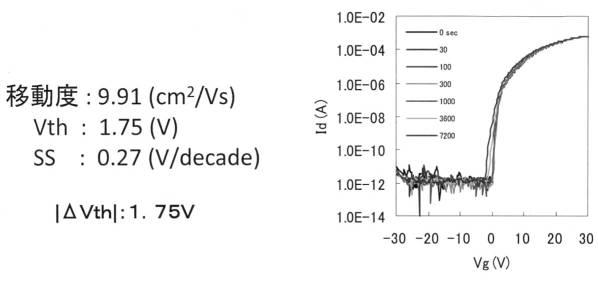

【図14】図１４は、表２におけるＮｏ．２５のＴＦＴのＩｄ−Ｖｇ特性を示す図である。

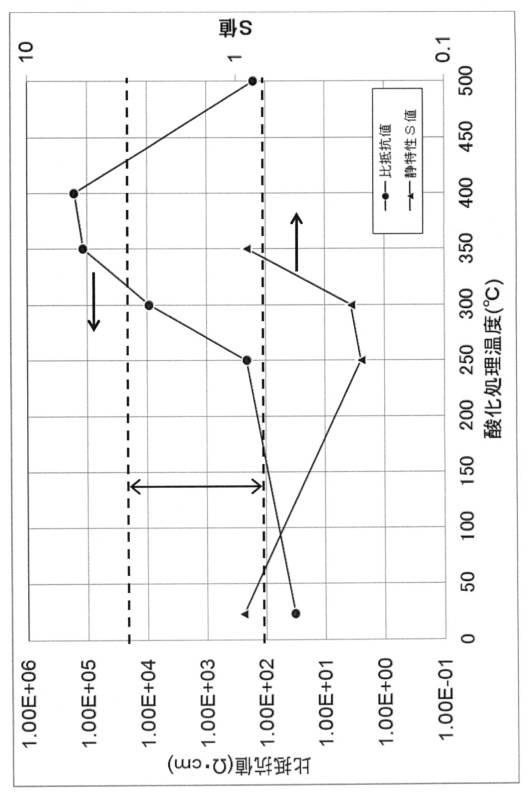

【図15】図１５は、実施例における熱処理の加熱温度とＳ値、比抵抗値との関係を示したグラフである。

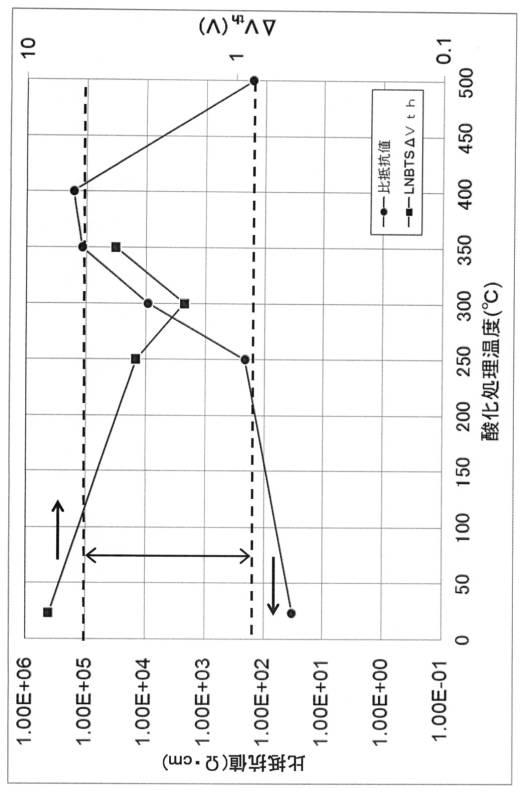

【図16】図１６は、実施例における熱処理の加熱温度とΔＶ_th、比抵抗値との関係を示したグラフである。

【図17】図１７は、実施例における第２保護膜からゲート絶縁膜までの深さ方向の水素二次イオン相対強度分析結果を示す図である。

【発明を実施するための形態】

【0030】

本発明者らは、ＢＣＥ型ＴＦＴにおいて、前記課題を解決するために鋭意研究を重ねた。その結果、特に、
・ソース・ドレイン電極形成時に酸系エッチング液にさらされる酸化物半導体層を、Ｓｎを含むものとすること；および、
・ＴＦＴ製造工程において、ソース・ドレイン電極形成後、即ち、酸エッチングを行った後に、第１保護膜としてＳｉＯｘ膜を形成してから、酸化処理を行って前記第１保護膜、即ち、ＳｉＯｘ膜中の水素濃度を３．５原子％以下とし、次いで第２保護膜として絶縁性化合物膜、または樹脂膜と絶縁性化合物膜の積層膜を形成すること；
によって、ソース・ドレイン電極にＭｏ系膜を使用した場合であっても、ＴＦＴの静特性を劣化させることなく、上記酸エッチングによるコンタミやダメージを除去でき、結果として、酸化物半導体層の膜厚が均一でかつ静特性とストレス耐性の良好なＴＦＴが得られることを見出し、本発明を完成した。

【0031】

まず、本発明の酸化物半導体層の成分組成と構成について説明する。

【0032】

本発明のＴＦＴにおける酸化物半導体層は、Ｓｎを必須成分として含むところに特徴を有する。この様にＳｎを含むことによって、下記評価に示す通り、酸系エッチング液による該酸化物半導体層のエッチングが抑制され、酸化物半導体層の表面を平滑に保つことができる。

【0033】

［酸系エッチング液に対する耐性の評価］
酸化物半導体層におけるＳｎの有無が、ソース・ドレイン電極形成時に使用の酸系エッチング液に対する耐性に及ぼす影響について検討した。

【0034】

詳細には、酸化物半導体層がＳｎを含むＴＦＴとして、金属元素がＩｎ、Ｇａ、Ｚｎ、およびＳｎからなる酸化物であって、Ｉｎ、Ｇａ、ＺｎおよびＳｎの合計に対する前記Ｓｎ以外の金属元素の各割合が、後述する推奨範囲を満たす酸化物半導体層を有するＴＦＴを作製した。また、酸化物半導体層がＳｎを含まないＴＦＴとして、原子比がＩｎ：Ｇａ：Ｚｎ＝１：１：１を満たすＩＧＺＯからなる酸化物半導体層を有するＴＦＴも作製した。いずれのＴＦＴも、作製工程途中のソース・ドレイン電極のパターニングは、後述する実施例に示す通り、ＰＡＮ系の酸系エッチング液を用いて行った。尚、この評価では、Ｓｎの有無が前記耐性に及ぼす影響のみを確認するため、後述する酸化処理は行っていない。また保護膜も単層とした。

【0035】

そして、得られた各ＴＦＴの積層方向断面をＦＥ−ＳＥＭで観察した。その観察写真を、Ｓｎを含む酸化物半導体層を有するＴＦＴについては図３Ａと図３Ｂ、Ｓｎを含まない酸化物半導体層を有するＴＦＴについては図４Ａと図４Ｂにそれぞれ示す。これら図３Ａと図３Ｂ、および図４Ａと図４Ｂに示す通り、本評価で用いたＴＦＴは、Ｓｉ基板１２上に、酸化物半導体層４、ソース−ドレイン電極５、カーボン蒸着膜１３、保護膜６の順に積層された構造を有している。上記カーボン蒸着膜１３は、電子顕微鏡観察のために設けた保護膜であって、本発明のＴＦＴを構成するものではない。

【0036】

図３Ａおよび図３Ｂから、酸系エッチング液にさらされる酸化物半導体層がＳｎを含むものである場合、前記オーバーエッチングによる酸化物半導体層４の膜厚の減少、即ち「膜べり」が生じていないことがわかる。具体的には、下記式（１）から求められる、ソース・ドレイン電極５端直下の酸化物半導体層４の膜厚と、酸化物半導体層４中央部の膜厚との差が０％であった。そのため、酸化物半導体層４の面内が均一なＴＦＴを作製することができた。尚、前記酸化物半導体層中央部とは、ソース電極端とドレイン電極端とを結ぶ最短線の中間地点をいい、酸系エッチング液に曝された部分を示す。
ソース・ドレイン電極端直下の酸化物半導体層の膜厚と、酸化物半導体層中央部の膜厚との差＝１００×［ソース・ドレイン電極端直下の酸化物半導体層の膜厚−酸化物半導体層中央部の膜厚］／ソース・ドレイン電極端直下の酸化物半導体層の膜厚・・・（１）

【0037】

これに対し図４Ａおよび図４Ｂから、酸化物半導体層４がＳｎを含まないものである場合には、前記オーバーエッチングによる酸化物半導体層４の膜べりが生じていることがわかる。即ち、上記式（１）から求めた、ソース・ドレイン電極５端直下の酸化物半導体層４の膜厚と、前記酸化物半導体層４中央部の膜厚との差は５０％超であった。

【0038】

上記Ｓｎによる酸化物半導体層の膜厚減少の抑制効果を十分に発揮させるには、酸化物半導体層中の、Ｓｎ量を、９原子％以上とすることが好ましい。上記Ｓｎ量は、より好ましくは１５原子％以上、更に好ましくは１９原子％以上である。前記Ｓｎ量は、酸化物半導体層中に含まれる全金属元素に対する割合をいう。以下、他の金属元素量についても同じである。前記酸化物半導体層が、金属元素：Ｉｎ、Ｇａ、Ｚｎ、およびＳｎからなる酸化物よりなる場合、前記Ｓｎ量は、１００×Ｓｎ／（Ｉｎ＋Ｇａ＋Ｚｎ＋Ｓｎ）から求められる。

【0039】

一方、酸化物半導体層のＳｎ量が多すぎると、ストレス耐性が低下すると共に、酸化物半導体層の加工用ウェットエッチング液に対するエッチングレートが低下する場合がある。よって上記Ｓｎ量は、５０原子％以下とすることが好ましく、より好ましくは３０原子％以下、更に好ましくは２８原子％以下、より更に好ましくは２５原子％以下である。

【0040】

ソース・ドレイン電極形成のためのウェットエッチング時に、酸化物半導体層は酸系エッチング液にさらされるが、上記の通り酸化物半導体層を、Ｓｎを含むものとすることにより、該酸化物半導体層のエッチングが抑えられる。より具体的には、酸系エッチング液による酸化物半導体層のエッチングレートが、１Å／ｓｅｃ以下に抑えられる。その結果、得られるＴＦＴは、上記式（１）から求められるソース・ドレイン電極端直下の酸化物半導体層の膜厚と、酸化物半導体層中央部の膜厚との差が、５％以下に抑えられる。上記膜厚の差が５％よりも大きく、均一にエッチングされない場合、酸化物半導体層の同一面内において膜厚の分布が生じる。この様な面内の膜厚分布は、Ｓ値や光ストレス耐性の劣化を招きやすい。前記膜厚の差は、好ましくは３％以下であり、最も好ましくは差がないこと、即ち０％である。具体的には例えば、ソース・ドレイン電極端直下の酸化物半導体層の膜厚−前記酸化物半導体層中央部の膜厚から求められる膜減り量が１０ｎｍ以下であることが好ましく、より好ましくは５ｎｍ以下である。

【0041】

前記酸化物半導体層は、金属元素として、前記Ｓｎ以外にＩｎ、Ｇａ、およびＺｎよりなる群から選択される１以上の元素を含む。好ましくは金属元素がＩｎ、Ｇａ、Ｚｎ、およびＳｎからなる酸化物であって、Ｉｎ、Ｇａ、ＺｎおよびＳｎの合計に対する各金属元素の割合が、Ｓｎについては上述の範囲を満たし、かつ、Ｉｎ、ＧａおよびＺｎについては下記範囲を満たすものがよい。

【0042】

Ｉｎは、酸化物半導体層の抵抗低減に有効な元素である。このような効果を有効に発現させるべくＩｎを含有させる場合、１００×Ｉｎ／（Ｉｎ＋Ｇａ＋Ｚｎ＋Ｓｎ）から求められるＩｎ量は、好ましくは１５原子％以上、より好ましくは１６原子％以上、更に好ましくは１７原子％以上とする。一方、前記Ｉｎ量が多すぎるとストレス耐性が低下しやすいため、Ｉｎ量は、好ましくは２５原子％以下、より好ましくは２３原子％以下、更に好ましくは２０原子％以下とする。

【0043】

Ｇａは、酸素欠損の発生を抑制し、ストレス耐性向上に有効な元素である。このような効果を有効に発現させるべくＧａを含有させる場合、１００×Ｇａ／（Ｉｎ＋Ｇａ＋Ｚｎ＋Ｓｎ）から求められるＧａ量は、好ましくは５原子％以上、より好ましくは１０原子％以上、更に好ましくは１５原子％以上とするのがよい。一方、前記Ｇａ量が多すぎると、電子の電導パスを担っているＩｎ量やＳｎ量が相対的に低下し、その結果、移動度が低下する場合がある。よって前記Ｇａ量は、好ましくは２０原子％以下、より好ましくは１９原子％以下、更に好ましくは１８原子％以下とする。

【0044】

Ｚｎは、ウェットエッチングレートに影響を及ぼす元素であり、酸化物半導体層の加工時のウェットエッチング性向上に寄与する元素である。またＺｎは、安定的なアモルファス構造の酸化物半導体層を得て、ＴＦＴの安定かつ良好なスイッチング動作確保に有効な元素でもある。これらの効果を十分に発揮させるべくＺｎを含有させる場合、１００×Ｚｎ／（Ｉｎ＋Ｇａ＋Ｚｎ＋Ｓｎ）から求められるＺｎ量は、好ましくは４０原子％以上、より好ましくは４３原子％以上、更に好ましくは４５原子％以上とするのがよい。一方、前記Ｚｎ量が多すぎると、酸化物半導体層の加工時にウェットエッチングレートが早くなりすぎて、所望のパターン形状とすることが困難となりやすい。また、酸化物半導体層が結晶化したり、ＩｎやＳｎなどの含有量が相対的に減少してストレス耐性が悪化する場合がある。よって前記Ｚｎ量は、好ましくは６０原子％以下、より好ましくは５０原子％以下とする。

【0045】

前記酸化物半導体層の厚さは特に限定されない。例えば該厚さを、好ましくは２０ｎｍ以上、より好ましくは３０ｎｍ以上、好ましくは２００ｎｍ以下、より好ましくは１００ｎｍ以下とすることが挙げられる。

【0046】

本発明では、上記の通り、ソース・ドレイン電極形成時に使用の酸系エッチング液に対する耐性を確保するため、酸化物半導体層を特にＳｎを含むものとする。しかしこれだけでは、エッチストッパー層を有するＥＳＬ型ＴＦＴと比較して、良好なストレス耐性が得られない。

【0047】

本発明者らは、上記ストレス耐性の劣化が、下記に詳述する通り、前記ソース・ドレイン電極のパターニング、即ち酸系エッチングにより、酸化物半導体層を構成するＩｎ−Ｇａ−Ｚｎ−Ｓｎ−Ｏ系材料のダメージ、具体的には酸素欠損によることをまず把握し、このダメージの回復には、下記に詳述する通り酸化処理を行うことが大変有効であることを見出した。

【0048】

また、上記酸化処理を施すと、上記ソース・ドレイン電極の種類によっては、該電極の表面やエッチング加工された端部が酸化されて、ＴＦＴの静特性の劣化、特にＳ値の上昇が生じうる場合があること、特には、上記ソース・ドレイン電極としてＭｏ系膜を用いた場合に上記酸化が生じやすいことを把握した。

【0049】

そこで本発明では、ソース・ドレイン電極にＭｏ系膜を用いた場合であっても、静特性の劣化、特にＳ値の上昇を生じさせることなく、ストレス耐性を向上させるべく、鋭意研究を行った。

【0050】

その結果、ＢＣＥ型ＴＦＴの製造工程において、従来は、図５の（ａ）に示す通りソース・ドレイン電極のパターニング後、図５の（ｂ）に示す通り保護膜（ＰＶ、ｐａｓｓｉｖａｔｉｏｎ）として第１保護膜６ＡであるＳｉＯｘ膜と第２保護膜６ＢであるＳｉＮｘ膜を形成し、次いで熱処理を行うことが一般的であった。しかし本発明では、図７の（ａ）に示す通りソース・ドレイン電極のパターニング後、図７の（ｂ）に示す通り、まず保護膜として、第１保護膜６ＡであるＳｉＯｘ膜を形成した後、酸化処理（図７では熱処理）を行い、次いで図７の（ｃ）に示す通り、第２保護膜として絶縁性化合物膜を含む保護膜を形成すればよいことを見出した。以下、上記「絶縁性化合物膜を含む保護膜」を単に「第２保護膜」ということがある。

【0051】

この製造方法によれば、ソース・ドレイン電極として酸化されやすいＭｏ系膜を用いた場合であっても、熱処理等の酸化処理は、ＳｉＯｘ膜形成後に行うため、ソース・ドレイン電極端の酸化が抑制されて、スイッチング特性の劣化、特にはＳ値が増加する等の劣化が抑えられる。更には、酸系エッチング液による、例えばＩｎ−Ｇａ−Ｚｎ−Ｓｎ−Ｏ膜等の酸化物半導体層表面のダメージの回復、特には酸素欠損の回復、具体的にはＳｉＯｘ膜付熱処理による固相酸素拡散が生じて、光ストレス耐性を改善することができる。好ましくは、前記第２保護膜の形成後、更に熱処理を施すことによって、複数回スイープによるＶ_thしきい値のシフト量（ΔＶ_th（Ｖ））を低減できることも見出した。以下、本発明で規定する製造条件について詳述する。

【0052】

まずソース・ドレイン電極のパターニング後に、「ＳｉＯｘ膜（第１保護膜）の形成」→「酸化処理」→「第２保護膜の形成」の順に実施することによる作用効果について述べる。以下では、前記保護膜の形成と酸化処理の工程をまとめて「ＰＶ工程」ということがある。

【0053】

ソース・ドレイン電極のパターニング後の保護膜の形成工程と酸化処理工程の組み合わせには、上記図５の他に、上記図６の工程も挙げられる。尚、図５〜７では、酸化処理として熱処理を実施している。しかしこの図６の工程では、ソース・ドレイン電極が熱処理を受けることにより、上述の通り該電極の表面やエッチング加工された端部が酸化されることがある。特に上記電極がＭｏ系膜の場合、酸化が生じ易い。この様に電極材料の端部が酸化すると、該酸化により生じたＭｏ酸化物直下の酸化物半導体層部分に、アクセプタ準位が形成され、これによりスイッチング特性が劣化すると考えられる。図８の破線部分は、前記Ｍｏ系膜からなるソース・ドレイン電極５の表面にＭｏ酸化物１４が形成されたときの、該Ｍｏ酸化物１４直下の酸化物半導体層４部分を説明した図である。図９Ａおよび図９Ｂは、前述の「Ｍｏ酸化物直下の酸化物半導体層部分に、アクセプタ準位が形成され、これによりスイッチング特性が劣化する」ことを確認した結果を示す図である。図９Ａは、Ｍｏ系膜からなるソース・ドレイン電極端５の横下に伝導帯裾準位（アクセプタ準位）を配置したときの電流経路を、シミュレーションを用いて計算した結果である。また図９Ｂは、この場合のＩｄ−Ｖｇ特性におけるＳ値の増加を説明する図である。前記図９Ａにおいて、長方形部分Ａは酸化物半導体層の電流密度分布を示しており、楕円で囲んだ部分のうち濃淡の薄い部分は、電流が流れ難くなっていることを示している。

【0054】

これら図９Ａおよび図９Ｂから次のことがわかる。即ち、図９Ａに示す通り、ソース・ドレイン電極端５横下に伝導帯裾準位（アクセプタ準位）が配置されると、同領域でのアクセプタ準位は伝導帯がフェルミ準位から遠ざかる作用を及ぼし、高欠陥領域中の電子が吐き出され、伝導帯の低い半導体側で増加することになる。その結果、電流密度分布が変化すると考えられる。この様に、上記領域におけるアクセプタ準位がスイッチング時の電流経路を変化させ、図９Ｂに示す通りＳ値を増加させるものと考えられる。尚、図９Ｂにおける右側の上から系列２，３，４，５，６，１の順に示されたＷ_taは、伝導体端の裾状準位のエネルギー幅であり、この値が大きいほどアクセプタ準位が増加することを表している。前記図９Ｂのグラフでは、系列２，３，４，５，６，１の順に上記裾状準位のエネルギー幅が増大、即ち、図９Ｂ中の下向き矢印の通り急峻度が低下し、Ｓ値が増加することを示している。つまり図９Ｂの結果は、ソース・ドレイン電極端の酸化、特には該ソース・ドレイン電極がＭｏ系膜である場合の酸化が、アクセプタ準位を増加させ、結果としてＳ値を増加させる傾向に影響を及ぼすことを示唆しているといえる。

【0055】

本発明では、前記図７の工程順序とすることによって、ソース・ドレイン電極の特に電極端の酸化、特にはＭｏ系膜の酸化が抑制されて、Ｓ値の上昇が抑制され、ＴＦＴの静特性劣化を防ぐことができる。更には下記に詳述するとおり、酸化処理によってストレス耐性の改善を図ることもできる。

【0056】

ＳｉＯｘ膜の形成後に酸化処理を施すことによって、ＳｉＯｘ膜からの過剰な酸素および水酸基が固相拡散して酸化物半導体表面が酸化され、酸素欠損の回復が促進される。更に、酸化物半導体層表面が酸化されることによって、ＳｉＯｘ膜と酸化物半導体層の界面の整合性を高めることもできる。特に大気雰囲気の熱処理は、ＳｉＯｘ膜を介する外方からの酸素および水酸基の導入にも寄与するものと考えられる。

【0057】

更には、前記酸化処理時に、ＳｉＯｘ膜から酸化物半導体層への過剰な水素拡散が生じないため、トランジスタの導体化、または、オフ電流の増加やＶ_thの負側への変動を防ぐことができる。また、第２保護膜として用いうるＳｉＮｘ膜は、一般的に水素含有量が多いが、上記の通り、酸化処理後にＳｉＮｘ膜を形成することによって、ＳｉＮｘ膜から酸化物半導体層への水素拡散を防止でき、トランジスタの導体化、または、オフ電流の増加やＶ_thの負側への変動を防ぐことができる。

【0058】

次に、酸化処理の作用効果について述べる。

【0059】

この酸化処理によって、酸系エッチング液にさらされてダメージ等を受けた酸化物半導体層の表面が、酸エッチング前の状態に回復する。詳細には、ソース・ドレイン電極形成のためのウェットエッチング時に、酸系エッチング液にさらされた酸化物半導体層は還元されたりＣといったコンタミネーションが取り込まれたりする。これら還元やＣといったコンタミネーションの取り込みにより、酸素欠損が生じ、この酸素欠損が原因で電子トラップが形成され、光ストレス耐性が劣化しやすくなる。しかし上記酸化処理を施すことによって、上記コンタミネーションが酸素や水酸基（ＯＨ）と置換、即ち、酸化物半導体表面が酸化されたりＣ等が除去されて、ウェットエッチング前の表面状態に回復（リカバリー）するため、ＢＣＥ型のＴＦＴであっても優れたストレス特性、特に優れた光ストレス耐性が得られる。

【0060】

本発明者らは、このことを、下記に示す通り、酸化物半導体層形成直後（ａｓ−ｄｅｐｏｓｉｔｅｄ）、酸エッチング後、および酸化処理後の各段階での酸化物半導体層の表面をＸ線光電子分光分析（ＸＰＳ、Ｘ−ｒａｙ Ｐｈｏｔｏｅｌｅｃｔｒｏｎ Ｓｐｅｃｔｒｏｓｃｏｐｙ）で観察することにより確認した。

【0061】

［ＸＰＳによる酸化物半導体層の表面分析］
下記表面分析では、上記酸系エッチング液にさらされる酸化物半導体層の表面分析を行った。該表面分析には、酸化処理として、３５０℃で６０分間、大気雰囲気の条件で熱処理を行ったＴＦＴを用いた。尚、前記ＴＦＴの酸化物半導体層は、本発明で規定の要件を満たすものである。また、評価に供したＴＦＴは、酸化物半導体層の表面性状に対する酸化処理の影響のみを確認するため、保護膜の形成を行っていない。

【0062】

上記ＴＦＴの作製途中の、
（１）酸化物半導体層形成直後（ａｓ−ｄｅｐｏｓｉｔｅｄ）の酸化物半導体層表面；
（２）酸化物半導体層の表面を、ウェットエッチング、具体的にはＰＡＮ系エッチング液を用いて酸エッチングした直後の酸化物半導体層の表面；および、
（３）前記（２）のウェットエッチング後に、前記酸化処理を施した後の酸化物半導体層の表面；
のそれぞれの状態を確認するため、ＸＰＳでＯ１ｓスペクトルピークの観察を行った。

【0063】

これらの観察結果を併せて図１０に示す。尚、図１０においてそれぞれ縦破線で示す、５３０．８ｅＶは、酸素欠損なしの場合のＯ１ｓスペクトルピーク値、５３２．３ｅＶは、酸素欠損ありの場合のＯ１ｓスペクトルピーク値、５３３．２ｅＶは、ＯＨ基のスペクトルピーク値を示す。

【0064】

この図１０から次のことがわかる。即ち、実線で示した（１）ａｓ−ｄｅｐｏｓｉｔｅｄ状態、即ち、酸化物半導体層形成直後のＯ１ｓスペクトルピーク；点線で示した（２）ウェットエッチング後のＯ１ｓスペクトルピーク、および破線で示した（３）酸化処理後のＯ１ｓスペクトルピーク；の位置を比較すると次のことがいえる。即ち、前記（１）ａｓ−ｄｅｐｏｓｉｔｅｄ状態のＯ１ｓスペクトルピークは、ほぼ５３０．８ｅＶにあるのに対し、前記（２）ウェットエッチング後のＯ１ｓスペクトルピーク、即ち、上記ａｓ−ｄｅｐｏｓｉｔｅｄ状態の酸化物半導体層に対し、上記酸エッチングを施したが酸化処理は行っていない従来のＴＦＴ製造方法の場合に相当するＯ１ｓスペクトルピークは、５３２．３ｅＶ（酸素欠損あり）に近づいており、前記（１）ａｓ−ｄｅｐｏｓｉｔｅｄ状態（ほぼ５３０．８ｅＶ）よりも左側へシフトしている。しかし前記ウェットエッチング後に酸化処理を施した場合、図１０の（３）の通りＯ１ｓスペクトルピークは、ほぼ５３０．８ｅＶ（５３０．８±０．５ｅＶの範囲内）にあり、前記（１）ａｓ−ｄｅｐｏｓｉｔｅｄ状態のピークとほぼ同じ位置にある。

【0065】

この図１０の結果から、上記酸化処理の有無が表面状態に及ぼす影響について、以下のことがわかる。ウェットエッチングによりＯ１ｓスペクトルピークは、ａｓ−ｄｅｐｏｓｉｔｅｄ状態よりも左へシフトしている。これは、ウェットエッチングにより酸化物半導体層の表面にＣといったコンタミが付着して、酸化物半導体層を構成する金属酸化物の酸素が、これらコンタミと結合し、酸化物半導体層を構成する酸素が欠損している状態を意味している。しかし上記ウェットエッチング後に、熱処理等の酸化処理を施すことにより、前記Ｃといったコンタミネーションが酸素と置換され、電子トラップとなりうるＣが除去され、その結果、Ｏ１ｓスペクトルピークはａｓ−ｄｅｐｏｓｉｔｅｄ状態、即ち、ウェットエッチング前の表面状態に戻ったと考えられる。この様な現象は、酸化処理としてＮ₂Ｏプラズマ処理を行った場合にも確認できる。

【0066】

前記酸化処理後の酸化物半導体層は、後述する実施例に記載の方法で測定した比抵抗値が、２．１×１０²Ω・ｃｍ以上、１．０×１０⁵Ω・ｃｍ以下の範囲内にあることが好ましい。酸化物半導体層の比抵抗値を上記範囲内とすることによって、後述する実施例に示す通り、優れた光ストレス耐性、更には優れた静特性、特には低いＳ値を確保することができる。前記比抵抗値は、より好ましくは４×１０²Ω・ｃｍ以上であって、より好ましくは４．０×１０⁴Ω・ｃｍ以下、更に好ましくは９．０×１０³Ω・ｃｍ以下、より更に好ましくは７．０×１０³Ω・ｃｍ以下である。

【0067】

また本発明者らが、酸化処理前後のＳｉＯｘ膜を確認したところ、酸化処理後はＳｉＯｘ膜中の水素量が低減しており、３．５原子％以下であることを見出した。この様に酸化処理後のＳｉＯｘ膜中の水素量が少なくなるほど、該ＳｉＯｘ膜と接する酸化物半導体層中の水素量も少なくなり、光ストレス耐性が良好になる。該水素量は、好ましくは３．４原子％以下、より好ましくは３．２原子％以下である。尚、該水素量は、少なければ少ないほど好ましいが、後述する酸化処理の条件等を考慮すると、その下限はおおよそ１．０原子％となる。

【0068】

以下、ソース・ドレイン電極のパターニング後に行う、本発明で規定の工程：「ＳｉＯｘ膜（第１保護膜）の形成」→「酸化処理」→「第２保護膜の形成」の各条件について説明する。

【0069】

（ＳｉＯｘ膜（第１保護膜）の形成）
ＳｉＯｘ膜の形成自体は一般的な方法を採用することができる。例えば、プラズマＣＶＤ（Ｃｈｅｍｉｃａｌ Ｖａｐｏｒ Ｄｅｐｏｓｉｔｉｏｎ）法等のＣＶＤ法やスパッタリング法で行うことができる。前記ＣＶＤ法の場合、成膜パワー、成膜温度、ＳｉＨ₄とＮ₂Ｏのガス比は一般的に行われている通り制御すればよい。前記ＳｉＯｘ膜の形成前には、後述する実施例に示す通り、前処理としてＮ₂Ｏガスによってプラズマ処理を行ってもよい。

【0070】

前記ＳｉＯｘ膜の膜厚は、３０〜２００ｎｍとすることが好ましい。膜厚が薄いと、ソース・ドレイン電極に対するカバレッジが悪くなり、十分にＳｉＯｘ膜で覆われない領域が生じやすくなる。この場合、後述の熱処理を大気雰囲気で行う際にソース・ドレイン電極（例えばＭｏ系膜）の酸化が促進され、Ｓ値の上昇が生じやすくなる。この現象は、膜厚が薄いほど顕著になる。よって前記ＳｉＯｘ膜の膜厚は、後述する熱処理時の加熱温度にもよるが、３０ｎｍ以上であることが好ましく、より好ましくは５０ｎｍ以上である。尚、生産性の観点から、前記ＳｉＯｘ膜の膜厚の上限は３００ｎｍ程度であり、より好ましくは２００ｎｍ以下である。

【0071】

前記ＳｉＯｘ膜中の後述する酸化処理前の水素濃度は、５．０原子％以下であることが好ましい。上記水素濃度とすることにより、酸化処理によって容易に水素濃度：３．５原子％以下を達成できる。前述の通りＳｉＯｘ膜中の水素量が少ないほど、このＳｉＯｘ膜と接する酸化物半導体層中の水素量も少なくなり、光ストレス耐性が良好になると考えられる。前記ＳｉＯｘ膜中の水素濃度は、より好ましくは４．５原子％以下である。尚、０原子％にすることは難しい。上記ＳｉＯｘ膜中の水素濃度の低減は、ＳｉＯｘ膜の形成に用いるＳｉＨ₄の割合を低減することで実現できる。

【0072】

（酸化処理）
前記酸化処理としては、熱処理とＮ₂Ｏプラズマ処理のうちの１以上の処理が挙げられる。好ましくは熱処理およびＮ₂Ｏプラズマ処理の両方を行うことである。

【0073】

前記熱処理は、次の条件で行うことが挙げられる。即ち、加熱雰囲気は、例えば水蒸気雰囲気、酸素雰囲気とすることが挙げられる。好ましくは酸素雰囲気であり、より好ましくは大気雰囲気である。ちなみに窒素雰囲気であると、ＳｉＯｘ膜を介して酸化物半導体表面が還元されて光ストレス耐性改善が阻害される可能性があるため好ましくない。

【0074】

前記熱処理の加熱温度（熱処理温度）は、１３０℃以上とすることが好ましく、より好ましくは２００℃以上、更に好ましくは２５０℃以上である。該加熱温度が高くなるほど、酸素欠損の回復、具体低には酸化物表面の酸化が促進されて、光ストレス耐性が向上する。一方、上記加熱温度が高すぎると、ソース・ドレイン電極を構成する材料が変質しやすい。具体的には、ソース・ドレイン電極のＭｏ端の酸化が促進されるためスイッチング特性が劣化しやすい。よって上記加熱温度は４００℃以下とすることが好ましく、より好ましくは３８０℃以下であり、更に好ましくは３５０℃以下である。上記加熱温度での保持時間（加熱時間）は、５分以上とすることが好ましい。より好ましくは６０分以上である。上記加熱時間が長すぎてもスループットが悪く、一定以上の効果は期待できないので、上記加熱時間は、１２０分以下とすることが好ましく、より好ましくは９０分以下である。

【0075】

前記Ｎ₂Ｏプラズマ処理、即ち、Ｎ₂Ｏガスによるプラズマ処理は、例えば、パワー：１００Ｗ、ガス圧：１３３Ｐａ、処理温度：２００℃、処理時間：１０秒〜２０分の条件で実施することが挙げられる。

【0076】

（第２保護膜の形成）
前記第２保護膜は、前記第１保護膜上の１層以上の保護膜であり、絶縁性化合物膜からなるか、樹脂膜と該絶縁性化合物膜との積層膜である。前記樹脂膜は、第１保護膜と前記絶縁性化合物膜の間に位置するのがよい。これらの膜は、絶縁膜として作用すると共に、水蒸気がＴＦＴ内部に侵入するのを抑制する水蒸気バリアの機能を有する。

【0077】

前記絶縁性化合物膜として、Ｓｉ、Ａｌ、Ｔｉ、Ｔａ、Ｃｅ、Ｇａ、Ｈｆ、Ｎｂ、Ｖ、Ｗ、Ｙ、およびＺｒよりなる群から選択される１種以上の元素を含む酸化物、窒化物、もしくは酸化窒化物よりなる膜；または、樹脂膜と前記絶縁性化合物膜、即ち、前記酸化物、窒化物もしくは酸化窒化物よりなる膜との積層膜；を使用することができる。好ましくは、ＳｉＮｘ膜と前記酸化物よりなる膜、即ち絶縁性酸化物膜のうちの１以上の膜であり、より好ましくは絶縁性酸化物膜である。絶縁性酸化物膜は、上記ＳｉＮｘ膜と比較して水素濃度が少ないため、酸化物半導体層中への水素拡散を低減することができる。また絶縁性酸化物膜は、ＳｉＮｘ膜と同様に水蒸気バリア性を示すため良好な光ストレス耐性の確保に有効である。以下では、前記Ｓｉ、Ａｌ、Ｔｉ、Ｔａ、Ｃｅ、Ｇａ、Ｈｆ、Ｎｂ、Ｖ、Ｗ、Ｙ、およびＺｒよりなる群から選択される１種以上の元素を金属元素Ｘということがある。

【0078】

前記絶縁性酸化物膜として、Ｓｉ、Ａｌ、Ｔｉ、Ｔａ、Ｇａ、Ｈｆ、Ｎｂ、Ｖ、Ｗ、Ｙ、およびＺｒよりなる群から選択される１種以上の元素を含む酸化物からなる膜が挙げられる。例えば、ＳｉＯｘ、Ａｌ_２Ｏ_３、Ｇａ_２Ｏ_３、ＨｆＯ_２、Ｎｂ_２Ｏ_５、ＴｉＯ_２，Ｔａ_２Ｏ_５，Ｖ_２Ｏ_５，ＷＯ_３、Ｙ_２Ｏ_３、ＺｒＯ_２等からなる膜が挙げられる。

【0079】

第２保護膜を構成する絶縁性化合物膜の形成方法として、一般的な方法を採用することができる。例えばプラズマＣＶＤ法等のＣＶＤ法やスパッタリング法で行うことができる。前記ＣＶＤ法の場合、成膜パワー、成膜温度、ガス比は一般的に行われている通り制御すればよい。第２保護膜として例えばＳｉＮｘ膜を形成する場合、前記ガス比として、ＳｉＨ_４、Ｎ_２およびＮＨ_３のガス比を一般的に行われている通り制御すればよい。また前記スパッタリング法として、例えばマグネトロンスパッタ法で成膜できる。詳細には、例えばスパッタリングターゲットとして、前記金属元素Ｘを含む酸化物、窒化物、または酸化窒化物からなるスパッタリングターゲットを用い、ＤＣスパッタリングまたはＲＦスパッタリングを行うことによって成膜できる。また、前記金属元素Ｘを含む純金属スパッタリングターゲットまたは合金スパッタリングターゲットを用い、酸素や窒素を含む雰囲気でスパッタリングを行うことによっても成膜できる。上記スパッタリング法における成膜パワー等の条件は、一般的に行われている通り制御すればよい。

【0080】

前記樹脂膜として、シリコーン系樹脂膜、ポリイミド樹脂、アクリル樹脂等が挙げられる。前記シリコーン系樹脂膜は、液晶ディスプレイや発光ダイオード素子の保護材として一般に使用される。このシリコーン系樹脂膜自体は、バリア性が低い場合があるため、上述の通り、前記絶縁性化合物膜と組み合わせて使用することが好ましい。該シリコーン系樹脂膜は、スプレーコート、スピンコート、スリットコート、ロールコート等の方法で塗布、更に塗液に含まれる溶剤を蒸発させ、膜質を向上させるための熱処理（２００℃程度）を施すことによって形成できる。上記樹脂膜の膜厚は、例えば数１００ｎｍ〜数μｍとすることができ、本発明では好ましくは５００ｎｍ以上である。

【0081】

第２保護膜の形態として、絶縁性化合物膜の単層膜、２層以上の絶縁性化合物膜の積層膜、樹脂膜と１層の絶縁性化合物膜との積層膜、樹脂膜と２層以上の絶縁性化合物膜の積層膜が挙げられる。

【0082】

前記第２保護膜の膜厚は、前記樹脂膜を使用しない場合、合計で１０〜５００ｎｍとすることが好ましい。この第２保護膜の膜厚が薄いと、膜厚分布が不均一になり、水蒸気のバリア性が低下して酸化物半導体層表面に水素が侵入し、ＴＦＴ特性が変動する恐れがある。よって第２保護膜の膜厚は、合計で１０ｎｍ以上であることが好ましく、より好ましくは合計で２０ｎｍ以上である。尚、生産性の観点から、前記第２保護膜の膜厚の上限は、合計で約５００ｎｍ以下とすることが好ましく、より好ましくは合計で４００ｎｍ以下である。

【0083】

また、前記第２保護膜の膜厚は、樹脂膜を使用する場合、合計で３００ｎｍ〜５．０μｍとすることが好ましい。上記第２保護膜における樹脂膜の膜厚が薄いと、大気または樹脂膜上に形成される保護膜中から水素や水蒸気が樹脂膜、第１保護膜を拡散して酸化物半導体表面に侵入し、ＴＦＴ特性が変動する恐れがある。よって第２保護膜の膜厚は、合計で３００ｎｍ以上であることが好ましく、より好ましくは合計で５００ｎｍ以上である。尚、生産性の観点から、前記第２保護膜の膜厚の上限は、合計で約５．０μｍ以下とすることが好ましく、より好ましくは合計で４．５μｍ以下である。

【0084】

（第２保護膜形成後の熱処理）
前記第２保護膜の形成後、更に熱処理を行うことによって、複数回スイープによるＶ_thしきい値のシフト量（ΔＶ_th（Ｖ））を低減することができる。以下、この熱処理を「ポストアニール」ということがある。このポストアニールの推奨される条件は次の通りである。加熱雰囲気として、窒素雰囲気、大気雰囲気、真空雰囲気とすることが挙げられる。加熱温度は上記効果を得るべく２００℃以上とすることが好ましい。より好ましくは２３０℃以上である。一方、温度が高すぎても、前記第１保護膜や第２保護膜からの水素の脱離がさらに促進されることから、３２０℃以下とすることが好ましい。より好ましくは３００℃以下である。上記加熱温度での保持時間（加熱時間）は、５分以上とすることが好ましい。より好ましくは６０分以上である。上記加熱時間が長すぎてもスループットが悪く、一定以上の効果は期待できないので、上記加熱時間は、１２０分以下とすることが好ましく、より好ましくは９０分以下である。例えば、窒素雰囲気にて２５０℃で３０分間の熱処理を行うことが挙げられる。

【0085】

本発明のＴＦＴは、ソース・ドレイン電極を保護する２層以上の保護膜と酸化物半導体層とが上述した要件を満たし、かつ、ＴＦＴの製造工程において、前記ソース・ドレイン電極のパターニング後、前記第１保護膜の形成→酸化処理→前記第２保護膜の形成の工程を含んでいればよく、ＴＦＴおよびその製造工程における他の構成については特に限定されない。

【0086】

以下、上記酸化処理を含む本発明のＴＦＴの製造方法を、前記図２を参照しながら説明する。前記図２および以下の説明は、本発明の好ましい実施形態の一例を示すものであり、これに限定する趣旨ではない。即ち、前記図２では、第２保護膜が単層膜の場合を示しているが、本発明はこれに限定されず、第２保護膜が積層膜の場合も本発明に含まれる。

【0087】

前記図２では、基板１上にゲート電極２およびゲート絶縁膜３が形成され、その上に酸化物半導体層４が形成されている。更にその上にはソース・ドレイン電極５が形成され、その上に保護膜（絶縁膜）として第１保護膜６Ａと第２保護膜６Ｂが形成され、コンタクトホール７を介して透明導電膜８がドレイン電極５に電気的に接続されている。

【0088】

基板１上にゲート電極２およびゲート絶縁膜３を形成する方法は特に限定されず、通常用いられる方法を採用することができる。また、ゲート電極２およびゲート絶縁膜３の種類も特に限定されず、汎用されているものを用いることができる。例えばゲート電極２として、電気抵抗率の低いＡｌやＣｕの金属や、耐熱性の高いＭｏ、Ｃｒ、Ｔｉなどの高融点金属や、これらの合金を好ましく用いることができる。更にゲート絶縁膜３としては、シリコン窒化膜（ＳｉＮ）、シリコン酸化膜（ＳｉＯ₂）、シリコン酸窒化膜（ＳｉＯＮ）などが代表的に例示される。そのほか、Ａｌ₂Ｏ₃やＹ₂Ｏ₃などの酸化物や、これらを積層したものを用いることもできる。

【0089】

次いで酸化物半導体層４を形成する。酸化物半導体層４は、スパッタリング法、例えばＤＣスパッタリング法またはＲＦスパッタリング法等にて、スパッタリングターゲットを用いて成膜することが好ましい。以下、前記スパッタリングターゲットを単に「ターゲット」ということがある。スパッタリング法によれば、成分や膜厚の膜面内均一性に優れた薄膜を容易に形成できる。また、塗布法などの化学的成膜法によって酸化物を形成しても良い。

【0090】

スパッタリング法に用いられるターゲットとして、前述した元素を含み、所望の酸化物と同一組成のスパッタリングターゲットを用いることが好ましい。これにより、組成ズレが少なく、所望の成分組成の薄膜を形成できる。

【0091】

具体的には、前記酸化物半導体層の成膜に用いるターゲットとして、Ｓｎと、Ｉｎ、Ｇａ、およびＺｎよりなる群から選択される１以上の金属元素の酸化物から構成され、所望の酸化物と同一組成の酸化物ターゲットを用いればよい。または、組成の異なる二つのターゲットを同時放電するコンビナトリアルスパッタリング法で成膜しても良い。上記ターゲットは、例えば粉末焼結法によって製造することができる。

【0092】

上記スパッタリングは、次の条件で行うことが挙げられる。基板温度は、おおむね室温〜２００℃とすることが挙げられる。酸素添加量は、半導体として動作を示すよう、スパッタリング装置の構成やターゲット組成などに応じて適切に制御すればよい。酸素添加量は、半導体キャリア濃度がおおむね１０¹⁵〜１０¹⁶ｃｍ^-3となるように制御することが好ましい。

【0093】

またスパッタリング成膜時のガス圧は、おおむね１〜３ｍＴｏｒｒの範囲内であることが好ましい。スパッタリングターゲットへの投入パワーは、おおむね２００Ｗ以上に設定することが推奨される。

【0094】

上記の通り、酸化物半導体層４を成膜した後、該酸化物半導体層４に対してウェットエッチングを行い、パターニングする。前記パターニング後は、酸化物半導体層４の膜質改善のために熱処理（プレアニール）を行うことが好ましい。この熱処理により、トランジスタ特性のオン電流および電界効果移動度が上昇し、トランジスタ性能が向上する。プレアニールの条件として、例えば大気雰囲気下または水蒸気雰囲気下にて、例えば、加熱温度：約２５０〜４００℃、加熱時間：約１０分〜１時間とすること等が挙げられる。

【0095】

前記プレアニールの後、ソース・ドレイン電極５を形成する。本発明では、ソース・ドレイン電極形成のためのパターニングに酸系エッチング液を用いているので、ソース・ドレイン電極を構成する金属薄膜は、Ｍｏ系膜として純Ｍｏ膜とＭｏ合金膜のうちの１以上の膜であるか、このＭｏ系膜と、純Ａｌ膜、純Ｃｕ膜、Ａｌ合金膜およびＣｕ合金膜よりなる群から選択される１種以上の膜との積層膜がよい。尚、前記Ｍｏ合金膜は、Ｍｏを５０原子％以上含むものをいい、前記Ａｌ合金膜は、Ａｌを５０原子％以上含むものをいい、また前記Ｃｕ合金膜は、Ｃｕを５０原子％以上含むものをいう。

【0096】

前記積層膜の場合、前記純Ｍｏ膜とＭｏ合金膜のうちの１以上の膜が、前記酸化物半導体層と直接接合するように形成するのがよい。尚、前記酸化物半導体層と直接接合する膜が、純Ｃｕ膜等のＭｏ系膜以外の膜である場合、Ｃｕが酸化物半導体表面に拡散したり、残渣が生じたりする等して、前記酸化物半導体層と前記Ｍｏ系膜が直接接合している場合と比較してスイッチング特性が悪くなる傾向にある。

【0097】

またソース・ドレイン電極５は、前記Ｍｏ系膜のみからなる場合よりも、Ｍｏ系膜と、純Ａｌ膜、純Ｃｕ膜、Ａｌ合金膜およびＣｕ合金膜よりなる群から選択される１種以上の膜との積層膜の方が、酸化処理を受けた場合のＭｏ端酸化の程度が小さくなるため好ましい。前記積層膜は、より好ましくは、Ｍｏ系膜と、純Ａｌ膜およびＡｌ合金膜よりなる群から選択される１種以上の膜との積層膜である。

【0098】

ソース・ドレイン電極５は、例えばマグネトロンスパッタリング法によって金属薄膜を成膜した後、フォトリソグラフィおよび酸系エッチング液を用いたウェットエッチングによりパターニングして形成することができる。前記ソース・ドレイン電極５の膜厚は、例えば５０〜３００ｎｍの範囲とすることができる。ソース・ドレイン電極の膜厚が、５０ｎｍを下回って薄すぎると、後工程の例えばＲＩＥ装置で実施するコンタクトホールエッチングで膜が消失しやすくなる。また、膜厚が３００ｎｍを超えて厚すぎると、保護膜のカバレッジが悪くなりソース・ドレイン電極の酸化等の不具合が生じ易くなる。

【0099】

本発明では、前記ソース・ドレイン電極のパターニングを、燐酸、硝酸、および酢酸よりなる群から選択される１種以上が５０体積％以上含まれる酸系エッチング液を用いて行う場合であっても、前述の通り酸化処理によって、この酸系エッチング液に曝された酸化物半導体層表面を回復させることができ、ストレス耐性に優れたＴＦＴを得ることができる。

【0100】

次いで、上述した通りＰＶ工程として、第１保護膜（ＳｉＯｘ膜）６Ａの形成→酸化処理→第２保護膜６Ｂの形成の順に実施する。

【0101】

それから常法に基づき、コンタクトホール７を介して透明導電膜８をドレイン電極５に電気的に接続する。前記透明導電膜８の種類は特に限定されず、通常用いられるものを使用することができる。

【0102】

本発明のＴＦＴの製造方法は、エッチストッパー層を含まないため、ＴＦＴ製造工程で形成するマスク数が減る。そのため、コストを十分に削減することができる。

【実施例】

【0103】

以下、実施例を挙げて本発明をより具体的に説明するが、本発明はもとより下記実施例によって制限を受けるものではなく、前・後記の趣旨に適合し得る範囲で適当に変更を加えて実施することも勿論可能であり、それらはいずれも本発明の技術的範囲に包含される。

【0104】

［実施例１］
［本発明例のＴＦＴの作製］
前述した方法に基づき、まず図２に示す薄膜トランジスタを作製した。

【0105】

まず、ガラス基板１（コーニング社製イーグルＸＧ、直径１００ｍｍ×厚さ０．７ｍｍ）上に、ゲート電極２としてＭｏ薄膜を１００ｎｍ、およびゲート絶縁膜３としてＳｉＯ₂膜（膜厚２５０ｎｍ）を順次成膜した。上記ゲート電極２は、純Ｍｏのスパッタリングターゲットを使用し、ＤＣスパッタリング法により、成膜温度：室温、成膜パワー：３００Ｗ、キャリアガス：Ａｒ、ガス圧：２ｍＴｏｒｒの条件で成膜した。また、上記ゲート絶縁膜３は、プラズマＣＶＤ法を用い、キャリアガス：ＳｉＨ₄とＮ₂Ｏの混合ガス、成膜パワー：３００Ｗ、成膜温度：３５０℃の条件で成膜した。

【0106】

次に、酸化物半導体層４（膜厚：４０ｎｍ）を次の通り成膜した。即ち、上記ゲート絶縁膜３上に、酸化物半導体層４として、原子比がＧａ：Ｉｎ：Ｚｎ：Ｓｎ＝１６．８：１６．６：４７．２：１９．４のＧａ−Ｉｎ−Ｚｎ−Ｓｎ−Ｏ膜を成膜した。

【0107】

前記酸化物半導体層４の成膜には、金属元素が上記比率のＧａ−Ｉｎ−Ｚｎ−Ｓｎ−Ｏスパッタリングターゲットを用いた。

【0108】

前記酸化物半導体層４は、ＤＣスパッタリング法を用いて成膜した。スパッタリングに使用した装置は（株）アルバック社製「ＣＳ−２００」であり、スパッタリング条件は下記のとおりである。
（スパッタリング条件）
基板温度：室温
成膜パワー：ＤＣ ２００Ｗ
ガス圧：１ｍＴｏｒｒ
酸素分圧：１００×Ｏ₂／（Ａｒ＋Ｏ₂）＝１０％

【0109】

上記のようにして酸化物半導体層４を成膜した後、フォトリソグラフィおよびウェットエッチングによりパターニングを行った。前記ウェットエッチングでは、酸系エッチング液（ウェットエッチャント液）として、関東化学社製「ＩＴＯ−０７Ｎ」（シュウ酸と水の混合液）を使用し、液温を室温とした。本実施例では、実験を行った全ての酸化物薄膜について、前記ウェットエッチングによる残渣はなく、適切にエッチングできたことを確認している。

【0110】

上記の通り酸化物半導体層４をパターニングした後、酸化物半導体層４の膜質を向上させるため、プレアニール処理を行った。プレアニール処理は、大気雰囲気にて３５０℃で６０分間行った。

【0111】

次にソース・ドレイン電極５を形成した。具体的には、表１および表２に示す通り、純Ｍｏ膜、またはこの純Ｍｏ膜と、純Ａｌ膜または純Ｃｕ膜との積層膜を形成した。尚、表１に示す積層膜は、表１に示す左から順に示された金属膜を、前記酸化物半導体層４上に積層した。これらの単層膜または積層膜を、前述したゲート電極と同様にＤＣスパッタリング法により成膜した。前記単層膜または積層膜の膜厚は合計で１００ｎｍとした。その後、フォトリソグラフィおよびウェットエッチングによりパターニングを行った。酸系エッチング液として、燐酸：硝酸：酢酸：水＝７０：１．９：１０：１２（体積比）のＰＡＮ系の混酸であり、液温が室温のものを用いた。パターニングによりＴＦＴのチャネル長を１０μｍ、チャネル幅を２００μｍとした。ソース・ドレイン電極５の短絡を防ぐためパターニングを確実に行うべく、ソース・ドレイン電極５の膜厚に対して５０％相当の時間分更に、上記酸系エッチング液に浸漬（オーバーエッチ）させた。

【0112】

その後、保護膜としてまず第１保護膜６ＡとしてＳｉＯ₂膜を形成した。該ＳｉＯ₂膜の形成は、サムコ製「ＰＤ−２２０ＮＬ」を用い、プラズマＣＶＤ法で行った。本実施例では、前処理としてＮ₂Ｏガスによってプラズマ処理を６０秒行った後に前記ＳｉＯ₂膜を形成した。この時のＮ₂Ｏガスによるプラズマ条件は、パワー：１００Ｗ、ガス圧：１３３Ｐａ、処理温度：２００℃、処理時間：１分とした。ＳｉＯ₂膜の形成にはＳｉＨ₄およびＮ₂Ｏの混合ガスを用いた。また成膜パワーを１００Ｗ、成膜温度を２３０℃とした。前記ＳｉＨ₄とＮ₂Ｏのガス比は、ＳｉＨ₄：Ｎ₂Ｏ＝４０：１００、２０：１００、または１０：１００とした。本実施例では４０：１００を標準とし、この場合ＳｉＯ₂膜中の水素量は４．３原子％であった。また、ＳｉＯ₂膜の膜厚は２００ｎｍを標準とし、膜厚が１００ｎｍまたは２０ｎｍのものも形成した。

【0113】

次いで大気雰囲気にて、加熱温度：１２０℃、２００℃、２５０℃、３００℃、３５０℃、４００℃、または５００℃で６０分間の熱処理を実施した。

【0114】

その後、表１のＮｏ．１〜１８および表２のＮｏ．１９〜２４では、第２保護膜６Ｂとして、ＳｉＮｘ膜（膜厚１５０ｎｍ）を形成した。該ＳｉＮｘ膜の形成は、サムコ製「ＰＤ−２２０ＮＬ」を用い、プラズマＣＶＤ法を用いて行った。このＳｉＮｘ膜の形成にはＳｉＨ_４、Ｎ_２およびＮＨ_３の混合ガスを用いた。また成膜パワーを１００Ｗ、成膜温度を１５０℃とした。

【0115】

また、第２保護膜６Ｂとして、表２のＮｏ．２５ではＡｌ酸化物膜、Ｎｏ．２６ではＴａ酸化物膜、Ｎｏ．２７ではＴｉ酸化物膜、Ｎｏ．２８ではシリコーン樹脂膜とＳｉＮｘ膜との積層膜をそれぞれ形成した。前記Ａｌ酸化物膜、前記Ｔａ酸化物膜、前記Ｔｉ酸化物膜の形成には、Ａｌ酸化物からなるスパッタリングターゲット、Ｔａ酸化物からなるスパッタリングターゲット、Ｔｉ酸化物からなるスパッタリングターゲットをそれぞれ使用し、前記第１保護膜上にＲＦスパッタリング法で形成した。成膜条件は、投入パワー密度：２．５Ｗ／ｃｍ^２、ガス圧：５ｍＴｏｒｒ、ガス流量比：Ａｒ／Ｏ_２＝８０／２０、膜厚：２０ｎｍ、基板温度：室温とした。前記Ｎｏ．２８では、前記シリコーン樹脂膜を、前記第１保護膜上に光硬化性シリコーン樹脂をスピンコートによって形成した。上記シリコーン樹脂膜の膜厚は１０００ｎｍとした。このシリコーン樹脂膜上に、前述の通りプラズマＣＶＤ法によりＳｉＮｘ膜を形成した。

【0116】

次にフォトリソグラフィ、およびドライエッチングにより、保護膜６Ａおよび６Ｂにトランジスタ特性評価用プロービングのためのコンタクトホール７を形成してＴＦＴを得た。

【0117】

比較例として表２のＮｏ．２４に示す通り、酸化物半導体層としてＩＧＺＯ膜、具体的には原子比がＩｎ：Ｇａ：Ｚｎ＝１：１：１でありＳｎを含まないＩｎ−Ｇａ−Ｚｎ−Ｏ膜の単層を形成したことを除き、前記本発明例と同様にして作製したＴＦＴを用意した。また比較例として表１のＮｏ．１に示す通り、前記酸化処理を行わなかったことを除き、前記本発明例と同様にして作製したＴＦＴを用意した。更に比較例として表１のＮｏ．２に示す通り、前記酸化処理を第１保護膜であるＳｉＯｘ膜の形成前に実施、即ち、ソース・ドレイン電極の形成→酸化処理→第１保護膜の形成→第２保護膜の形成の順に実施したことを除き、前記本発明例と同様にして作製したＴＦＴを用意した。

【0118】

上記得られたＴＦＴを用いて、下記の通り静特性の評価とストレス耐性の評価を行った。
［静特性（電界効果移動度（移動度）、Ｓ値）の評価]
前記ＴＦＴを用いてＩｄ−Ｖｇ特性を測定した。Ｉｄ−Ｖｇ特性は、ゲート電圧、ソース・ドレイン電極の電圧を以下のように設定し、プローバーおよび半導体パラメータアナライザ（Ｋｅｉｔｈｌｅｙ４２００ＳＣＳ）を用いて測定を行った。
ゲート電圧：−３０〜３０Ｖ（ステップ０．２５Ｖ）
ソース電圧：０Ｖ
ドレイン電圧：１０Ｖ
測定温度：室温

【0119】

測定したＩｄ−Ｖｇ特性から、電界効果移動度（移動度）、Ｓ値を算出した。そして、前記移動度は７．００ｃｍ²／Ｖｓ以上を合格とした。またＳ値については、下記の通り評価した。
○：Ｓ値が０．４５Ｖ／ｄｅｃ以下
△：Ｓ値が０．４５Ｖ／ｄｅｃ超１．００Ｖ／ｄｅｃ以下
×：Ｓ値が１．００Ｖ／ｄｅｃ超

【0120】

［ストレス耐性の評価］
次に、前記ＴＦＴを用い、以下のようにしてストレス耐性の評価を行った。

【0121】

ストレス耐性は、ゲート電極に負バイアスをかけながら光を照射するストレス印加試験を行って評価した。ストレス印加条件は以下のとおりである。
・ゲート電圧：−２０Ｖ
・ソース／ドレイン電圧：１０Ｖ
・基板温度：６０℃
・光ストレス条件
ストレス印加時間：２時間
光強度：２５０００ＮＩＴ
光源：白色ＬＥＤ

【0122】

そして、ストレス印加前後のしきい値電圧（Ｖ_th、ドレイン電流が１０の−９乗流れるときのゲート電圧の値）の差を測定した。この差を以下「ΔＶ_th」と示す。このようにして算出されたΔＶ_thについて、下記判定基準で評価した。そして本実施例では○の場合をストレス耐性に優れると評価した。
（判定基準）
○：ΔＶ_th（絶対値）が４．５０Ｖ以下
△：ΔＶ_th（絶対値）が４．５０Ｖ超６．５０以下
×：ΔＶ_th（絶対値）が６．５０Ｖ超

【0123】

これらの結果を表１および表２に併記する。尚、表１および表２において一部の例では、酸化処理後の上記ＳｉＯｘ膜中の水素濃度を、後述する実施例３で示す二次イオン質量分析法（ＳＩＭＳ、Ｓｅｃｏｎｄａｒｙ Ｉｏｎ Ｍａｓｓ Ｓｐｅｃｔｒｏｍｅｔｒｙ）を用いて求めた。

【0124】

【表1】

【0125】

【表2】

【0126】

表１および表２より次のことがわかる。まず、ＳｉＯｘ膜形成後の熱処理について述べる。Ｎｏ．１のように酸化処理を行わない場合には、ストレス耐性が悪くなった。またＮｏ．２のようにＳｉＯｘ膜形成前に熱処理を行った場合には、Ｓ値が高くなった。図１１は、得られたＴＦＴの断面の顕微鏡観察写真（ＦＥ−ＳＥＭ観察写真）であり、図１１Ａは上記Ｎｏ．２、図１１Ｂは本発明例であるＮｏ．７の写真である。前記図１１Ａにおいて、ソース・ドレイン電極端のＭｏ酸化膜の厚さは、矢印で幅を示す通り２０〜３０ｎｍであった。また前記図１１Ｂにおいて、ソース・ドレイン電極端のＭｏ酸化膜の厚さは、矢印で幅を示す通り５ｎｍ以下であった。これらの対比から、従来の方法ではＭｏ酸化物が厚く形成されているが、本発明の方法によればＭｏ酸化物の形成が十分に抑えられていることがわかる。

【0127】

Ｎｏ．３〜９は、上記熱処理温度を１２０〜５００℃の間で変えた例である。このうち、Ｎｏ．３のようにＳｉＯｘ膜形成後に熱処理を行っているが、熱処理温度が低い場合は、Ｎｏ．１ほどではないがストレス耐性がやや劣った。また、Ｎｏ．９のように熱処理温度が高すぎる場合には、Ｓ値が高くなった。更に、Ｎｏ．４とＮｏ．５の対比から、前記熱処理温度を２５０℃以上とより高めれば、光ストレス耐性がより改善されることがわかる。尚、表１のＮｏ．５および６のＴＦＴのＩｄ−Ｖｇ特性を、それぞれ図１２、図１３に示す。前記Ｎｏ．５および６はいずれも本発明例である。前記Ｎｏ．５の結果を示す図１２ではＰＶ工程を、ＳｉＯｘ膜の形成→大気中２５０℃で６０分間加熱する熱処理→ＳｉＮｘ膜の形成の順に行った。また、前記Ｎｏ．６の結果を示す図１３ではＰＶ工程を、ＳｉＯｘ膜の形成→大気中３００℃で６０分間加熱する熱処理→ＳｉＮｘ膜の形成の順に行った。これらの対比から、熱処理温度をより高めることによって、ストレス耐性がより改善されることがわかる。

【0128】

更に、表２のＮｏ．２５の通り、第２保護膜としてアルミナを用いた場合のＴＦＴのＩｄ−Ｖｇ特性を図１４に示す。この図１４と、ＳｉＮｘ膜を形成した図１２の結果とを対比すると、第２保護膜としてアルミナを用いた場合の方が、ΔＶｔｈが充分に小さくなっていることがわかる。

【0129】

また、Ｎｏ．７とＮｏ．８の対比から、前記熱処理温度を４００℃よりも低くすれば、ストレス耐性がより改善されることがわかる。

【0130】

表１のＮｏ．５〜８、１２〜１５、１７および１８と、Ｎｏ．１とを比較すると、熱処理温度２５０℃以上で加熱、即ち酸化処理することによって、ＳｉＯｘ膜の水素量が４．３原子％から３．５原子％以下に低減している。良好な光ストレス耐性が確保できる要因の一つに、ＳｉＯｘ膜の水素量の低減が挙げられる。

【0131】

Ｎｏ．５と１２、Ｎｏ．６と１３、Ｎｏ．７と１４、Ｎｏ．８と１５とをそれぞれ対比すると、Ｓ／Ｄ電極が、Ｍｏ系膜のみからなる場合よりも、Ｍｏ／Ａｌ／Ｍｏ積層膜である方が、Ｓ値が低くなりやすい傾向にあることがわかる。これは、Ｍｏ／Ａｌ／Ｍｏ積層膜の方が、Ｍｏ系膜のみの場合よりもＭｏ端酸化の体積が相対的に小さく、Ｍｏ端酸化による悪影響が小さいためと考えられる。

【0132】

Ｎｏ．１２と１７、Ｎｏ．１３と１８とをそれぞれ対比すると、Ｓ／Ｄ電極がＣｕを含む場合よりも、Ｍｏ／Ａｌ／Ｍｏ積層膜の方がＳ値は低い。これは、Ｓ／Ｄ電極がＣｕを含む場合、Ｃｕが酸化物半導体表面に拡散したり、残さが生じたりする等して、スイッチング特性が劣化するためと考えられる。

【0133】

Ｎｏ．１０および１１は、酸化処理前のＳｉＯｘ膜中の水素含有量がＮｏ．６よりも少ない例である。このＮｏ．１０および１１のストレス耐性は、Ｎｏ．６よりも優れている。これは、酸化処理前のＳｉＯｘ膜中の水素含有量が少ないほど、酸化物半導体層中の水素量も少なくなり、優れた光ストレス耐性が得られたためと考えられる。

【0134】

Ｎｏ．１９〜２３は、ＳｉＯｘ膜の膜厚が、Ｎｏ．５やＮｏ．６よりも薄い例であり、Ｎｏ．２３は、ＳｉＯｘ膜の膜厚が特に薄い例である。Ｎｏ．５とＮｏ．１９、２１および２３との対比、ならびにＮｏ．６とＮｏ．２０および２２との対比から、ＳｉＯｘ膜の膜厚が薄くなるほどＳ値が上昇していることがわかる。このことは次の様に説明できる。即ち、Ｎｏ．２３のように膜厚がかなり薄いと、Ｓ／Ｄ電極に対するカバレッジが悪くなり、Ｓ／Ｄ電極がＳｉＯｘ膜で十分に覆われない領域が生じる。この場合、ＳｉＯｘ膜形成後の熱処理、特に大気熱処理を行うと、Ｓ／Ｄ電極の酸化が促進されて、Ｓ値の上昇が生じる。

【0135】

Ｎｏ．２４は、酸化物半導体層がＳｎを含むものでないため、酸化物半導体層の膜べりが５％以上あり面内膜厚分布を招いたために、Ｓ値および光ストレス耐性が共に悪くなった。

【0136】

Ｎｏ．２５〜２８は、第２保護膜としてＳｉＮｘ膜以外の膜を使用した例である。Ｎｏ．２５、２６、２７は、それぞれＡｌ酸化物膜、Ｔａ酸化物膜、Ｔｉ酸化物膜を使用した例である。これらの膜を第２保護膜に使用した場合も、ＳｉＮｘ膜を使用した場合と同様に良好な静特性および光ストレス耐性が得られている。またＮｏ．２８は、シリコーン樹脂膜とＳｉＮｘ膜の積層膜を使用した例であるが、この例でも良好な特性が得られている。Ｎｏ．２５〜２８の酸化処理後のＳｉＯｘ膜の水素量は十分低減している。この結果から、第２保護膜としてＳｉＮｘ膜の代わりに、またはＳｉＮｘ膜と共に、水蒸気バリア性の高い材料からなる膜を用いても良好な特性が得られることがわかる。

【0137】

［実施例２］
ＳｉＯ膜形成後の酸化処理を表３に記載の通りとし、更にＳｉＮｘ膜形成後に熱処理、具体的には窒素雰囲気下２５０℃で３０分保持するポストアニールを行った以外は、実施例１と同様にしてＴＦＴを作製した。

【0138】

そして、前記ポストアニール前後のＴＦＴを用い、３回のスイープ、具体的には電圧を−３０Ｖから＋３０Ｖまでスイープさせ、その後、ふたたび、−３０Ｖから＋３０Ｖまでのスイープを繰り返した場合のΔＶ_thを求めた。

【0139】

その結果を表３に併記する。尚、表３において一部の例では、酸化処理後の上記ＳｉＯｘ膜中の水素濃度を、後述する実施例３で示す二次イオン質量分析法を用いて求めた。

【0140】

【表3】

【0141】

表３より次のことがわかる。第２保護膜形成後に熱処理（ポストアニール）を施すことによって、Ｖ_thの変動、即ちΔＶ_thが十分に小さくなることがわかる。これは、上記ポストアニールを施すことで、第２保護膜から水素が酸化物半導体層に拡散し、適度な水素終端効果によってＶ_thのばらつきが低減されたためと考えられる。また、酸化処理とし手行った熱処理の加熱温度が低いほど、このポストアニールによるΔＶ_thの低減効果が大きいことがわかる。

【0142】

［実施例３］
ＳｉＯｘ膜形成後の酸化処理を、大気雰囲気にて、加熱温度：２５０℃、３００℃、３５０℃、４００℃、または５００℃で６０分間の熱処理を行うか、熱処理を行わないことを除き、ソース・ドレイン電極がＭｏ単層、かつ第２保護膜がＳｉＮｘの単層である実施例１と同様にしてＴＦＴを作製した。

【0143】

５ｍｍ角の正方形にパターニングされた酸化物半導体層の四隅に数１００μｍ角のＭｏ電極パターンを形成した比抵抗測定専用の素子を用意した。該比抵抗値測定用素子を用い、比抵抗値測定手法として周知されているＶａｎ ｄｅｒ Ｐａｕｗ法を用いて、酸化物半導体層の比抵抗値を測定した。また前記ＴＦＴ素子を用い、静特性（Ｓ値）とストレス耐性の評価を実施例１と同様にして実施した。これらの結果を整理して図１５および図１６に示す。図１５は、熱処理の加熱温度とＳ値、比抵抗値との関係を示したグラフである。図１６は、熱処理の加熱温度とΔＶ_th、比抵抗値との関係を示したグラフである。尚、図１５および図１６では、前記熱処理の加熱温度を「酸化処理温度」と示している。また、図１５および図１６において縦軸の例えば「１．００Ｅ＋０６」は１．００×１０⁶を示す。更に、図１６においてΔＶ_thは絶対値を示す。

【0144】

更に、前記比抵抗測定に使用したＴＦＴ素子に対し、二次イオン質量分析法（ＳＩＭＳ）を用いて、第２保護膜の第１保護膜と反対側の面（最表面）からゲート絶縁膜までの深さ方向の水素二次イオン相対強度分析を実施した。また、熱処理なしの場合の第１保護膜（ＳｉＯｘ膜）中の水素濃度を調べるべく、上記ＴＦＴと同一条件で形成した試料のＳｉＯｘ膜に対して弾性反跳検出分析（Ｅｌａｓｔｉｃ Ｒｅｃｏｉｌ Ｄｅｔｅｃｔｉｏｎ Ａｎａｌｙｓｉｓ：ＥＬＤＡ）を用いた定量分析を実施し、４．３原子％であることを確認した。そしてこの熱処理なしの場合の第１保護膜（ＳｉＯｘ膜）中の水素濃度と、上記加熱温度が種々のサンプルの水素二次イオン相対強度から、上記加熱温度が種々のサンプルの第１保護膜（ＳｉＯｘ膜）中の水素濃度を見積もった。その結果を図１７に示す。図１７において、左側から順に６Ｂは第２保護膜として形成したＳｉＮｘ単層、６Ａは第１保護膜として形成したＳｉＯｘ膜、４は酸化物半導体層、３はゲート絶縁膜を示す。

【0145】

図１５および図１６より次のことがわかる。まず図１５において、Ｓ値（▲）は、加熱温度が２５０℃、３００℃の場合に、０．４５Ｖ／ｄｅｃ以下を達成できていることがわかる。また図１５から、このＳ値：０．４５Ｖ以下を達成するには、酸化物半導体層の比抵抗値（●）が、２．１×１０^２Ω・ｃｍ以上であることが好ましく、４．０×１０^４Ω・ｃｍ以下であることが好ましい。図１５中の破線および縦矢印はこの好ましい範囲を示したものである。前記比抵抗値は、より好ましくは１．０×１０^４Ω・ｃｍ以下である。尚、上記図１５では、加熱温度：３５０℃以上でＳ値が高くなっているが、ソース・ドレイン電極の種類を変更すれば、４００℃程度であっても低いＳ値を実現することができる。

【0146】

尚、図１５の比抵抗値（●）は、加熱温度が上昇するにつれて増加するが、加熱温度が４００℃を超えると減少する傾向にある。この様に４００℃超で比抵抗値が減少した原因として、通常は、加熱温度が上昇すると酸化物半導体層の酸化が促進されて比抵抗値は増加するが、加熱温度が４００℃超、図１５に示す通り例えば５００℃では、酸化物半導体層中に微結晶形成など酸化以外の現象が支配的になったことが考えられる。

【0147】

また図１６においてΔＶ_th（■）は、加熱温度が２５０℃、３００℃、３５０℃の場合に、４．５０Ｖ以下を達成できていることがわかる。更に図１６から、このΔＶ_th：４．５０Ｖ以下を達成するには、酸化物半導体層の比抵抗値（●）が、２．１×１０^２Ω・ｃｍ以上であることが好ましく、１．６×１０⁵Ω・ｃｍ以下であることが好ましい。図１６中の破線および縦矢印はこの好ましい範囲を示したものである。前記比抵抗値は、より好ましくは１．２×１０⁵Ω・ｃｍ以下、更に好ましくは１．０×１０⁵Ω・ｃｍ以下である。

【0148】

つまり図１５および図１６の結果から、特にΔＶ_th（絶対値）：４．５０Ｖ以下を満たすには、酸化物半導体膜の比抵抗値を２．１×１０²Ω・ｃｍ以上、１．０×１０⁵Ω・ｃｍ以下の範囲内とすることが好ましい。上記の通り、上記比抵抗値を２．１×１０²Ω・ｃｍ以上とすることによって、Ｓ値：０．４５Ｖ／ｄｅｃ以下も達成することができる。Ｓ値：０．４５Ｖ／ｄｅｃ以下を確実に達成するには、上記比抵抗値の上限を４．０×１０^４Ω・ｃｍ以下とすることがより好ましい。また、そのためには、熱処理の加熱温度を、好ましくは２５０℃以上、３００℃以下とするのがよいこともわかる。

【0149】

次に図１７から、熱処理なし、つまり酸化処理なしの場合、ＳｉＯｘ膜中の水素濃度は４．３原子％であるのに対し、酸化処理を実施すると、ＳｉＯｘ膜中の水素濃度が３．５原子％以下に減少することがわかる。この結果と、前記図１５および図１６の結果から、静特性Ｓ値が合格条件である０．４５Ｖ／ｄｅｃ以下、ストレス耐性のΔＶ_th（絶対値）が合格条件である４．５０Ｖ以下の両方を満たすには、第１保護膜であるＳｉＯｘ膜に対し酸化処理を施して、該ＳｉＯｘ膜中の水素濃度を３．５原子％以下にする必要があることがわかる。

【符号の説明】

【0150】

１ 基板
２ ゲート電極
３ ゲート絶縁膜
４ 酸化物半導体層
５ ソース・ドレイン電極（Ｓ／Ｄ）
６ 保護膜（絶縁膜）
６Ａ 第１保護膜（ＳｉＯｘ膜）
６Ｂ 第２保護膜
７ コンタクトホール
８ 透明導電膜
９ エッチストッパー層
１２ Ｓｉ基板
１３ カーボン蒸着膜
１４ Ｍｏ酸化物

【図1A】

【図1B】

【図2】

【図3A】

【図3B】

【図4A】

【図4B】

【図5】

【図6】

【図7】

【図8】

【図9A】

【図9B】

【図10】

【図11A】

【図11B】

【図12】

【図13】

【図14】

【図15】

【図16】

【図17】
