特許 6368124 遊技機

(19)【発行国】日本国特許庁(JP)

(12)【公報種別】特許公報(B2)

(11)【特許番号】6368124

(24)【登録日】2018年7月13日

(45)【発行日】2018年8月1日

(54)【発明の名称】遊技機

(51)【国際特許分類】

   A63F 7/02 20060101AFI20180723BHJP

【ＦＩ】

   A63F7/02 320

【請求項の数】2

【全頁数】97

(21)【出願番号】特願2014-79537(P2014-79537)

(22)【出願日】2014年4月8日

(65)【公開番号】特開2015-198778(P2015-198778A)

(43)【公開日】2015年11月12日

【審査請求日】2017年1月16日

【前置審査】

(73)【特許権者】

【識別番号】000154679

【氏名又は名称】株式会社平和

(74)【代理人】

【識別番号】110000936

【氏名又は名称】特許業務法人青海特許事務所

(72)【発明者】

【氏名】秋山 祥春

(72)【発明者】

【氏名】藤原 義弘

(72)【発明者】

【氏名】福島 大輔

(72)【発明者】

【氏名】池田 貴弘

【審査官】 野田 華代

(56)【参考文献】

【文献】 特開２０１５−０７３５３８（ＪＰ，Ａ）

【文献】 特開２００８−１１３７０１（ＪＰ，Ａ）

【文献】 特開２０１３−２３６８１８（ＪＰ，Ａ）

【文献】 特開２０１５−１１２４５６（ＪＰ，Ａ）

(58)【調査した分野】（Int.Cl.，ＤＢ名）

Ａ６３Ｆ ７／０２

(57)【特許請求の範囲】

【請求項1】

所定条件の成立により、遊技者に有利な大役遊技の実行可否を決定する大役遊技実行決定手段と、
前記大役遊技実行決定手段の決定に基づいて、複数の変動情報の中からいずれかを決定する変動情報決定手段と、
前記変動情報決定手段によって決定された変動情報に基づいて、変動演出の実行パターンを決定する変動演出決定手段と、
前記変動演出決定手段によって決定された実行パターンで前記変動演出を実行する変動演出実行手段と、
前記大役遊技実行決定手段によって前記大役遊技の実行を可能とする決定がなされると、前記変動演出の実行後に、該大役遊技を実行する大役遊技実行手段と、
遊技中に予め設定された事象が発生すると、価値情報を付与する価値情報付与手段と、
前記価値情報付与手段による前記価値情報の付与を報知する報知演出を実行する報知手段と、
を備え、
前記価値情報を付与する前記事象には、所定の特定期間中における、前記変動演出の一部を構成する演出としての特別演出の実行が含まれており、
前記価値情報付与手段は、前記特定期間中に前記特別演出が実行されると、前記価値情報を付与し、該特定期間中以外に該特別演出が実行されると、該価値情報を付与せず、
前記報知手段は、前記特定期間中に前記特別演出が実行されると、前記報知演出を実行し、該特定期間中以外に該特別演出が実行されると、該報知演出を不実行とすることを特徴とする遊技機。

【請求項2】

現在の日時を計時する計時手段を備え、
前記特定期間は、前記計時手段により計時された現在の日時に基づいて設定されていることを特徴とする請求項１に記載の遊技機。

【発明の詳細な説明】

【技術分野】

【0001】

本発明は、遊技履歴情報を表示する遊技機に関する。

【背景技術】

【0002】

従来、始動口に遊技球が入球したことを条件として大役抽選が行われ、この大役抽選により大当たりに当選すると、大入賞口が開放される大役遊技が実行可能となる遊技機が知られている。こうした遊技機においては、演出効果を向上すべく、遊技中にさまざまな演出が実行される。

【0003】

近年では、例えば、特許文献１、２に示されるように、遊技機に対する遊技履歴情報等を、遊技者固有の情報としてサーバ上で管理する遊技システムを搭載した遊技機が広く普及している。

【0004】

こうした遊技機においては、例えば、予め設定された演出が実行されると、当該演出に応じた価値情報を獲得できるようになっており、遊技意欲の向上が図られている。

【先行技術文献】

【特許文献】

【0005】

【特許文献1】特開２００９−１９５４３２号公報

【特許文献2】特開２００９−２８５２５２号公報

【発明の概要】

【発明が解決しようとする課題】

【0006】

従来の遊技機では、価値情報が獲得できるか否かは、実行される演出によって決定されていた。しかしながら、演出が実行される期間に応じても、価値情報が獲得できるか否かが決定されるようになれば、さらなる遊技意欲の向上が図られる。

【0007】

そこで、本発明は、遊技意欲を向上させることができる遊技機の提供を目的とする。

【課題を解決するための手段】

【0008】

上記課題を解決するために、本発明の遊技機は、所定条件の成立により、遊技者に有利な大役遊技の実行可否を決定する大役遊技実行決定手段と、前記大役遊技実行決定手段の決定に基づいて、複数の変動情報の中からいずれかを決定する変動情報決定手段と、前記変動情報決定手段によって決定された変動情報に基づいて、変動演出の実行パターンを決定する変動演出決定手段と、前記変動演出決定手段によって決定された実行パターンで前記変動演出を実行する変動演出実行手段と、前記大役遊技実行決定手段によって前記大役遊技の実行を可能とする決定がなされると、前記変動演出の実行後に、該大役遊技を実行する大役遊技実行手段と、遊技中に予め設定された事象が発生すると、価値情報を付与する価値情報付与手段と、前記価値情報付与手段による前記価値情報の付与を報知する報知演出を実行する報知手段と、を備え、前記価値情報を付与する前記事象には、所定の特定期間中における、前記変動演出の一部を構成する演出としての特別演出の実行が含まれており、前記価値情報付与手段は、前記特定期間中に前記特別演出が実行されると、前記価値情報を付与し、該特定期間中以外に該特別演出が実行されると、該価値情報を付与せず、前記報知手段は、前記特定期間中に前記特別演出が実行されると、前記報知演出を実行し、該特定期間中以外に該特別演出が実行されると、該報知演出を不実行とする。

【0009】

また、現在の日時を計時する計時手段を備え、前記特定期間は、前記計時手段により計時された現在の日時に基づいて設定されているようにしてもよい。

【発明の効果】

【0010】

本発明によれば、遊技意欲を向上させることができる。

【図面の簡単な説明】

【0011】

【図1】遊技システムの概念的な構成を示した説明図である。

【図2】遊技システムのブロック図である。

【図3】遊技システムのシーケンス１図である。

【図4】遊技システムのシーケンス２図である。

【図5】遊技システムのシーケンス３図である。

【図6】遊技システムのシーケンス４図である。

【図7】情報端末に表示される表示画像１の一例を示す図である。

【図8】情報端末に表示される表示画像２の一例を示す図である。

【図9】遊技機に表示される表示画像１の一例を示す図である。

【図10】遊技機に表示される表示画像２の一例を示す図である。

【図11】扉が開放された状態を示す遊技機の斜視図である。

【図12】遊技機の正面図である。

【図13】第２大入賞口を説明するための図である。

【図14】遊技機のブロック図である。

【図15】大当たり決定乱数判定テーブルを説明する図である。

【図16】当たり図柄乱数判定テーブルを説明する図である。

【図17】リーチグループ決定乱数判定テーブルを説明する図である。

【図18】リーチモード決定乱数判定テーブルを説明する図である。

【図19】変動パターン乱数判定テーブルを説明する図である。

【図20】変動時間決定テーブルを説明する図である。

【図21】特別電動役物作動ラムセットテーブルを説明する図である。

【図22】遊技状態設定テーブルを説明する図である。

【図23】２回目のラウンド遊技における第２大入賞口の開放態様および可動部材による特定領域の開閉態様を説明する図である。

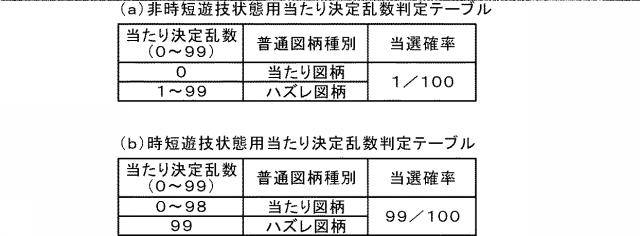

【図24】当たり決定乱数判定テーブルを説明する図である。

【図25】（ａ）は普通図柄変動時間データテーブルを説明する図であり、（ｂ）は開閉制御パターンテーブルを説明する図である。

【図26】主制御基板におけるＣＰＵ初期化処理を説明するフローチャートである。

【図27】主制御基板における電源断時退避処理を説明するフローチャートである。

【図28】主制御基板におけるタイマ割込み処理を説明するフローチャートである。

【図29】主制御基板におけるスイッチ管理処理を説明するフローチャートである。

【図30】主制御基板におけるゲート通過処理を説明するフローチャートである。

【図31】主制御基板における第１始動口通過処理を説明するフローチャートである。

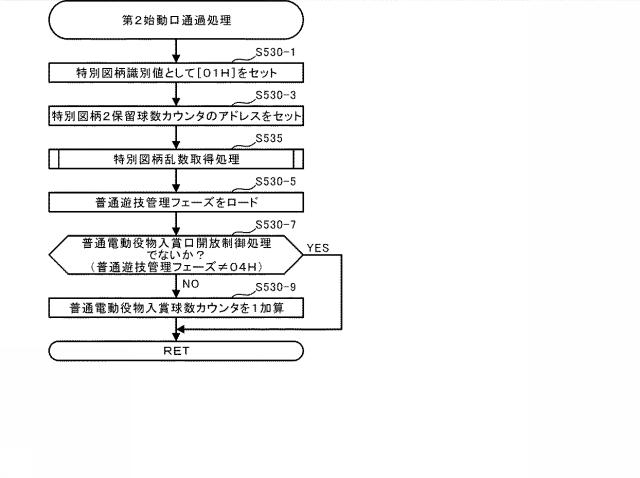

【図32】主制御基板における第２始動口通過処理を説明するフローチャートである。

【図33】主制御基板における特別図柄乱数取得処理を説明するフローチャートである。

【図34】主制御基板における特定領域通過処理を説明するフローチャートである。

【図35】特別遊技管理フェーズを説明する図である。

【図36】主制御基板における特別遊技管理処理を説明するフローチャートである。

【図37】主制御基板における特別図柄変動待ち処理を説明するフローチャートである。

【図38】主制御基板における特別図柄変動番号決定処理を説明するフローチャートである。

【図39】主制御基板における特別図柄変動中処理を説明するフローチャートである。

【図40】主制御基板における特別図柄停止図柄表示処理を説明するフローチャートである。

【図41】主制御基板における大入賞口開放前処理を説明するフローチャートである。

【図42】主制御基板における大入賞口開閉切替処理を説明するフローチャートである。

【図43】主制御基板における大入賞口開放制御処理を説明するフローチャートである。

【図44】主制御基板における大入賞口閉鎖有効処理を説明するフローチャートである。

【図45】主制御基板における大入賞口終了ウェイト処理を説明するフローチャートである。

【図46】普通遊技管理フェーズを説明する図である。

【図47】主制御基板における普通遊技管理処理を説明するフローチャートである。

【図48】主制御基板における普通図柄変動待ち処理を説明するフローチャートである。

【図49】主制御基板における普通図柄変動中処理を説明するフローチャートである。

【図50】主制御基板における普通図柄停止図柄表示処理を説明するフローチャートである。

【図51】主制御基板における普通電動役物入賞口開放前処理を説明するフローチャートである。

【図52】主制御基板における普通電動役物入賞口開閉切替処理を説明するフローチャートである。

【図53】主制御基板における普通電動役物入賞口開放制御処理を説明するフローチャートである。

【図54】主制御基板における普通電動役物入賞口閉鎖有効処理を説明するフローチャートである。

【図55】主制御基板における普通電動役物入賞口終了ウェイト処理を説明するフローチャートである。

【図56】リーチなしパターンの変動演出の一例を説明する図である。

【図57】リーチ変動パターンの変動演出の一例を説明する図である。

【図58】（ａ）は、前半変動演出決定テーブルを説明する図であり、（ｂ）は、後半変動演出決定テーブルを説明する図である。

【図59】予告演出の一例を説明する図である。

【図60】予告演出決定テーブルを説明する図である。

【図61】演出モードを説明する図である。

【図62】特殊モード中の予告演出の一例を説明する図である。

【図63】経験値決定テーブルを説明する図である。

【図64】副制御基板におけるサブＣＰＵ初期化処理を説明するフローチャートである。

【図65】副制御基板におけるサブタイマ割込み処理を説明するフローチャートである。

【図66】副制御基板におけるＲＴＣ管理処理を説明するフローチャートである。

【図67】副制御基板におけるデモコマンド受信処理を説明するフローチャートである。

【図68】副制御基板における変動コマンド受信処理を説明するフローチャートである。

【図69】副制御基板における特図停止指定コマンド受信処理を説明するフローチャートである。

【図70】副制御基板におけるタイムスケジュール管理処理を説明するフローチャートである。

【図71】副制御基板におけるデモ中処理を説明するフローチャートである。

【図72】副制御基板における打-WIN起動処理を説明するフローチャートである。

【図73】副制御基板における打-WINメニュー処理を説明する第１のフローチャートである。

【図74】副制御基板における打-WINメニュー処理を説明する第２のフローチャートである。

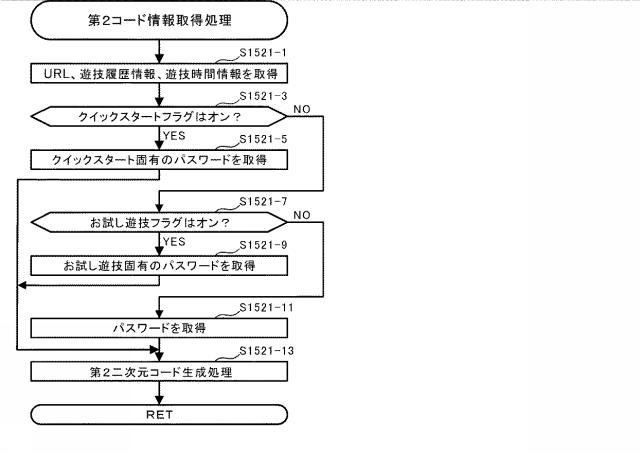

【図75】副制御基板における第２コード情報取得処理を説明するフローチャートである。

【発明を実施するための形態】

【0012】

以下に添付図面を参照しながら、本発明の好適な実施形態について詳細に説明する。かかる実施形態に示す寸法、材料、その他具体的な数値等は、発明の理解を容易とするための例示にすぎず、特に断る場合を除き、本発明を限定するものではない。なお、本明細書および図面において、実質的に同一の機能、構成を有する要素については、同一の符号を付することにより重複説明を省略し、また本発明に直接関係のない要素は図示を省略する。

【0013】

本発明の実施形態の理解を容易にするため、まず、遊技システムについて説明し、その後、遊技機の構成および処理について説明する。

【0014】

（遊技システムＳの概略的な構成）
図１は、遊技システムＳの概略的な構成を示した説明図である。遊技システムＳは、遊技機１００と、情報端末１０と、通信基地局２０が含まれた通信網２１と、サーバ３０とを含んで構成され、遊技機１００における遊技結果とサーバ３０のＷｅｂサイトとを連動させる、所謂、サイト連動型のサービスを提供する。

【0015】

遊技機１００の具体的な構成については後述するが、遊技機１００では、遊技者が操作ハンドルを回転させることにより遊技盤内の遊技領域に向かって遊技球が発射され、遊技領域を流下した遊技球が始動口に入球したことを契機に実行される大役抽選において大当たりに当選すると、大役遊技が実行され、多くの賞球を獲得することができる。このとき、遊技機１００に備えられた演出装置（演出表示装置、音声出力装置、演出役物装置、演出照明装置）においては、遊技の進行に合わせた演出が実行される。

【0016】

情報端末１０は、携帯電話、ＰＤＡ（Personal Digital Assistant）、パーソナルコンピュータ、ノート型パーソナルコンピュータ等、Ｗｅｂブラウザを利用可能な電子機器等であり、通信基地局２０および通信網２１を介してサーバ３０との通信を確立することができる。また、情報端末１０は、遊技機１００から遊技履歴情報を取得することが可能である。

【0017】

ここで、「遊技履歴情報」は、機種固有の情報と、全機種共通の情報とに分類される。機種固有の情報とは、リーチ演出、予告演出、大当たりの演出、図柄の変動回数、大当たりの種別、達成したミッション、大役抽選回数、大当たり回数、獲得賞球数、連荘回数（所定期間内に連続して大当たりに当選した回数）、遊技者が設定したキャラクタの種類、レベル値、経験値等に係る情報である。また、全機種共通の情報とは、上記の各遊技履歴情報に応じて付与されるものであり、景品や、情報端末１０上で利用したり遊技中に利用したりすることができる特典等と交換可能なポイント値に係る情報である。

【0018】

通信基地局２０は、通信網２１と接続され、情報端末１０と無線によりデータの送受信を行うものである。また、通信基地局２０は、情報端末１０から無線により送信されたデータが入力され、入力されたデータを、通信網２１を介してサーバ３０に送信する。なお、サーバ３０から情報端末１０にデータを送信する場合も、通信経路は逆であるものの同様である。

【0019】

通信網２１は、携帯電話網、インターネット、ＬＡＮ（Local Area Network）、専用回線等で構成され、通信基地局２０を介して情報端末１０とサーバ３０とを通信接続する。

【0020】

サーバ３０は、Ｗｅｂサイトを管理し、情報端末１０が取得した情報を蓄積する等、様々なサービスを提供する。ここで、Ｗｅｂサイト（ポータルサイト）は、サーバ３０により特定されるドメイン下にあるＷｅｂページ群を言う。

【0021】

当該遊技システムＳにおいて、遊技者は、例えば、任意の遊技機１００における遊技開始から遊技終了までの遊技履歴情報等を、遊技者自身の情報端末１０に取り込み、サーバ３０に送信して蓄積させる。また、遊技者は、このようにサーバ３０に蓄積された遊技履歴情報を、情報端末１０において確認することができる。このような遊技システムＳで実行される一連の機能を本実施形態では「打-WIN機能」と称する。

【0022】

（遊技システムＳのブロック図）
図２は、遊技システムＳの構成を示すブロック図である。なお、遊技機１００のブロック図については、図１４で詳しく説明するので、打-WIN機能を有する遊技システムＳを説明するにあたり、遊技機１００については説明を簡略化する。

【0023】

遊技機１００は、遊技制御部１００Ａと、払出装置１００Ｂと、発射装置１００Ｃと、演出表示装置１００Ｄと、音声出力装置１００Ｅと、演出役物装置１００Ｆと、演出照明装置１００Ｇと、演出操作装置１００Ｈと、入賞装置１００Ｉと、駆動装置１００Ｊと、表示器１００Ｋと、を含んで構成される。

【0024】

遊技制御部１００Ａは、少なくとも、主制御基板３００と、払出制御基板３１０と、副制御基板３３０と、を含んで構成され、遊技機１００の制御を行う制御部として機能する。

【0025】

ここで、主制御基板３００は、遊技の基本動作を制御する制御部であり、払出制御基板３１０は、主制御基板３００からの指示により払出装置１００Ｂを制御する制御部である。また、副制御基板３３０は、主制御基板３００からの指示により演出を統括して制御する制御部である。

【0026】

払出装置１００Ｂは、遊技球を払い出す払出モータ、払い出された遊技球を計数するスイッチ等で構成され、遊技球を払い出す機能を有する装置である。

【0027】

発射装置１００Ｃは、遊技球を打ち出す発射用ソレノイド、遊技者が触れたことを検出するタッチセンサ、操作ハンドルの操作角度を検出する操作ボリューム等で構成され、遊技者の操作に応じて遊技球を発射する機能を有する装置である。

【0028】

演出表示装置１００Ｄは、液晶表示装置、有機ＥＬディスプレイ等で構成され、画像を表示する機能を有する演出表示部を備えた表示装置である。特に、本実施形態では、演出表示装置１００Ｄは、遊技の進行に合わせた演出画像を表示するだけではなく、遊技者の操作に応じて、所定の情報が含まれた二次元コードも表示する。

【0029】

ここで、「二次元コード」とは、例えば、ＱＲコード（登録商標）や、文字や数字データからなるパスワードを意味するものである。本実施形態では、後述するように、二次元コードとして、ＱＲコードについて説明しているが、ＱＲコードに置き換え、バーコード、文字や数字列等の一次元コードを用いてもよい。

【0030】

音声出力装置１００Ｅは、スピーカ等から構成され、ＢＧＭ（Background music）、ＳＥ（Sound Effect）等の音声を出力する機能を有する装置である。

【0031】

演出役物装置１００Ｆは、遊技の演出に用いる構造物、その構造物を駆動させるモータ等から構成され、かかる構造物を駆動する機能を有する装置である。

【0032】

演出照明装置１００Ｇは、白熱電球、ＬＥＤ（Light Emitting Diode）、蛍光灯、冷陰極管等から構成され、光を発光する機能を有する装置である。

【0033】

演出操作装置１００Ｈは、押しボタンスイッチ、ロータリースイッチ（ジョグダイヤル）等から構成され、遊技者の操作を検出する機能を有する装置である。特に、本実施形態では、演出操作装置１００Ｈは、特定の操作を検出すると、演出表示装置１００Ｄに二次元コードを表示させたり、情報端末１０を介してサーバ３０から取得したパスワードを入力させたりする。

【0034】

入賞装置１００Ｉは、磁気センサ等で構成され、遊技機１００の遊技領域に設けられた各種の入賞口（一般入賞口、始動口、大入賞口）またはゲートを遊技球が通過したことを検出する機能を有する装置である。

【0035】

駆動装置１００Ｊは、ソレノイド、モータ等で構成され、始動口の可動片や大入賞口の開閉扉を駆動する機能を有する装置である。

【0036】

表示器１００Ｋは、ＬＥＤ（例えば、７セグメント表示器）等で構成され、遊技の結果を示す各種図柄や、各種図柄の変動が保留されている保留個数を表示する機能を有する。

【0037】

次に、情報端末１０の構成について説明する。

【0038】

情報端末１０は、端末操作部１１と、端末表示装置１２と、撮像装置１３と、端末通信装置１４と、端末制御部１５とを含んで構成される。

【0039】

端末操作部１１は、キーボード、十字キー、タッチパネル等で構成され、遊技者の操作入力を受け付ける機能を有する装置である。

【0040】

端末表示装置１２は、液晶ディスプレイ、有機ＥＬディスプレイ等で構成され、任意の画像を表示する機能を有する表示装置である。特に、本実施形態では、端末表示装置１２は、サーバ３０から取得したパスワードの画像を表示したり、サーバ３０に蓄積されている遊技機１００の遊技履歴情報に対応する画像を表示したりする。

【0041】

撮像装置１３は、撮像レンズや、撮像レンズを通じて入射した光を光電変換し画像データにＡ／Ｄ変換してデータ化する撮像素子等で構成され、遊技機１００の演出表示装置１００Ｄに表示された二次元コードを撮像し、二次元コードに含まれた情報を抽出する機能を有する装置である。また、このような撮像装置１３による二次元コードの撮像に代え、赤外線通信、近距離通信、Ｂｌｕｅｔｏｏｔｈ（登録商標）等を利用して、遊技機１００から情報を取得してもよい。

【0042】

端末通信装置１４は、通信網２１を介してサーバ３０と通信を確立する機能を有する通信装置である。

【0043】

端末制御部１５は、中央処理装置（ＣＰＵ）、端末制御部１５を動作するためのプログラム等を格納したＲＯＭ、一時的なデータ保存およびワークエリアとして利用されるＲＡＭ等を含む半導体集積回路により構成され、情報端末１０全体を管理および制御する機能を有する制御部である。

【0044】

次に、サーバ３０の構成について説明する。

【0045】

サーバ３０は、蓄積装置３１と、サーバ通信装置３２と、サーバ制御部３３とを含んで構成される。

【0046】

蓄積装置３１は、ＨＤＤ（Hard Disk Drive）、ＳＳＤ（Solid State Drive）、フラッシュメモリ等の記憶媒体で構成され、主として、複数の遊技者固有情報を管理し、それぞれの遊技者固有情報に関連付けて遊技機１００からの遊技履歴情報を蓄積する機能を有する装置である。

【0047】

サーバ通信装置３２は、通信網２１を介して情報端末１０との通信を確立する機能を有する通信装置である。

【0048】

サーバ制御部３３は、中央処理装置（ＣＰＵ）、サーバ制御部３３を動作するためのプログラム等を格納したＲＯＭ、一時的なデータ保存およびワークエリアとして利用されるＲＡＭ等を含む半導体集積回路により構成され、サーバ３０全体を管理および制御する機能を有する制御部である。

【0049】

（遊技システムＳのシーケンス図）
図３〜図６は、本実施形態による遊技システムＳのシーケンス図である。なお、ここでは、遊技機１００に関する処理について簡単に説明することとし、遊技機１００に関する処理の詳細については後述する。なお、遊技機１００では、打-WIN機能を利用した遊技を遊技者に行なわせる際に、パスワード入力による打-WIN機能を利用した遊技、クイックスタートによる打-WIN機能を利用した遊技、および、お試し遊技による打-WIN機能を利用した遊技の中から、１の打-WIN機能を利用した遊技を選択させ、選択された打-WIN機能を利用した遊技を開始する。そこで、まず、パスワード入力による打-WIN機能を利用した遊技、クイックスタートによる打-WIN機能を利用した遊技、および、お試し遊技による打-WIN機能を利用した遊技について説明する。

【0050】

<パスワード入力による打-WIN機能を利用した遊技>
パスワード入力による打-WIN機能を利用した遊技では、遊技者を特定する遊技者固有情報を事前にサーバ３０に登録させておき、サーバ３０から発行されるパスワードを遊技機１００で取得して打-WIN機能を利用した遊技を遊技者に行わせる。以下、図３を用いて説明する。

【0051】

（打-WIN機能の事前登録）
遊技者は、パスワード入力による打-WIN機能を利用する場合には、遊技者自身の情報端末１０を介してサーバ３０にアクセスして、サーバ３０に遊技者を特定する遊技者固有情報を事前に登録しておく。以下、具体的な処理について説明する。

【0052】

（ステップＳ１）
遊技機１００は、遊技者から演出操作装置１００Ｈに対して第１二次元コードを表示させるための入力操作が行われると、情報端末１０からサーバ３０にアクセスして遊技者固有情報を登録するためのＵＲＬ（Uniform Resource Locator）を含む第１二次元コードを生成する。

【0053】

（ステップＳ２）
そして、遊技機１００は、上記ステップＳ１で生成した第１二次元コードを演出表示装置１００Ｄに表示する。すなわち、遊技者は、遊技機１００の演出操作装置１００Ｈに対して第１の入力操作を行い、遊技機１００の演出表示装置１００Ｄに第１二次元コードを表示させる。

【0054】

（ステップＳ３）
情報端末１０の撮像装置１３は、端末操作部１１からの操作に応じて、演出表示装置１００Ｄに表示された第１二次元コードを撮像し、第１二次元コードに含まれた第１のコード情報（ＵＲＬ）を生成する。そして、情報端末１０の端末制御部１５は、その第１のコード情報（ＵＲＬ）を用い、端末通信装置１４を介して登録要求コマンドをサーバ３０に送信する。すなわち、遊技者は、情報端末１０の端末操作部１１を操作して、情報端末１０の撮像装置１３により、演出表示装置１００Ｄに表示された第１二次元コードを読み取り、読み取った第１二次元コードに基づいてサーバ３０にアクセスする。

【0055】

（ステップＳ４）
サーバ３０のサーバ制御部３３は、登録要求コマンドを受信すると、遊技者を特定するために、アクセスしている情報端末１０のＩＣＣＩＤ（Integrated Circuit Card ID）、ＩＰアドレス、携帯電話番号等の遊技者固有情報を取得する。そして、サーバ制御部３３は、取得した遊技者固有情報が登録されていないと、取得した遊技者固有情報を登録し、蓄積装置３１内に、登録した遊技者固有情報に関連付けて情報を蓄積する領域を確保する。

【0056】

なお、本実施形態では、遊技機１００の演出表示装置１００Ｄに表示された第１二次元コードを介して、サーバ３０にアクセスし遊技者固有情報を登録するように構成したが、第１二次元コードを介さずに、直接的にサーバ３０にアクセスして遊技者固有情報を登録してもよい。

【0057】

（パスワード入力による打-WIN機能を利用した遊技の開始）
遊技者は、パスワード入力による打-WIN機能を利用して遊技を開始する場合には、遊技者自身の情報端末１０を介してサーバ３０にアクセスし、サーバ３０で発行されるパスワードを取得し、取得したパスワードを遊技機１００に入力する。遊技機１００では、パスワードが入力されると、パスワード入力による打-WIN機能を利用した遊技を開始する。以下、具体的な処理について説明する。

【0058】

（ステップＳ５）
情報端末１０の端末制御部１５は、端末操作部１１からの操作に応じて、パスワード要求コマンドを、端末通信装置１４を通じてサーバ３０に送信する。

【0059】

（ステップＳ６）
サーバ３０のサーバ制御部３３は、パスワード要求コマンドを受信すると、パスワード生成処理を行う。このパスワード生成処理では、アクセスしている情報端末１０のＩＣＣＩＤ等が、事前登録時に記憶したＩＣＣＩＤ等と一致するかの認証を行う。そして、認証に成功した場合に、遊技者固有情報と関連付けられた蓄積装置３１内の記憶領域へのアクセスを許可するとともに、当該アクセス時のアクセス時間情報、機種別情報、遊技履歴情報を取得するとともに、アクセス時間情報を蓄積装置３１内の記憶領域に記憶させる。そして、当該取得した情報を、所定アルゴリズムに基づいてパスワード（例えば、複数の英数字からなる記号）に暗号化変換する。なお、暗号化変換に際して予測し難いアクセス時間情報を含ませることで、セキュリティ性を向上させたユニークなパスワードが生成されることとなる。

【0060】

ここで、本実施形態において、遊技履歴情報としては、総回転数、大当たり回数、最高連荘数、ミッションクリア数、キャラクタ専用ミッションクリア数、ミッションクリアＮｏ．、レベル値、経験値等が含まれる。

【0061】

（ステップＳ７）
サーバ３０のサーバ制御部３３は、上記ステップＳ６で生成されたパスワードを、サーバ通信装置３２を通じて情報端末１０に送信する。

【0062】

（ステップＳ８）
情報端末１０の端末制御部１５は、端末通信装置１４を通じて、サーバ３０から受信したパスワードを端末表示装置１２に表示させる。

【0063】

（ステップＳ９）
遊技機１００は、端末表示装置１２に表示されたパスワードが演出操作装置１００Ｈを介して入力されると、所定アルゴリズムに基づいて、アクセス時間情報、遊技履歴情報を復号化変換し、パスワード入力による打-WIN機能を開始するための打-WIN情報設定処理を行う。このパスワード入力による打-WIN情報設定処理では、以後の遊技機１００の遊技履歴情報を蓄積させていく蓄積開始処理と、遊技機１００の演出装置における演出のキャラクタ設定等を行う演出設定処理とが行われる。

【0064】

（ステップＳ１０）
遊技機１００では、遊技者によって遊技が行われると、大役抽選、大役遊技の処理、各種の演出装置における演出の処理等の様々な遊技処理が行われる。

【0065】

（ステップＳ１１）
遊技機１００では、上記ステップＳ１０での遊技処理が行われる毎に、ステップＳ９で取得した遊技履歴情報に対して、ステップＳ１０で行われる遊技処理に応じた遊技履歴情報が加算、蓄積（累積）されていく。例えば、経験値は、大役抽選が行われたときの遊技状態（後述する高確率遊技状態、低確率遊技状態、時短遊技状態、非時短遊技状態）、後述する変動パターン番号（リーチ態様等）、特別図柄の種別、実行された変動演出の具体的な内容等に応じて、獲得される値が予め設定されており、ステップＳ１０で実行される遊技処理に応じた経験値が加算、蓄積される。また、詳しくは後述するように、特別演出が実行されている間にも獲得することができる。レベル値は、経験値が一定数積算されると、「１」上昇するように設定されており、加算、蓄積された経験値に応じてレベル値が加算、蓄積される。こうした経験値やレベル値は、例えば、遊技者が設定したキャラクタの成長を示す各種のパラメータとして用いることが可能である。

【0066】

（パスワード入力による打-WIN機能を利用した遊技の終了）
遊技者は、パスワード入力による打-WIN機能を利用した遊技を終了する場合には、遊技機１００の演出表示装置１００Ｄに表示された第２二次元コードを情報端末１０により読み取らせてサーバ３０にアクセスする。そして、読み取った第２二次元コードに基づいて、更新された遊技履歴情報をサーバ３０に記憶させる。以下、具体的な処理について説明する。

【0067】

（ステップＳ１２）
遊技機１００は、遊技者から演出操作装置１００Ｈに対して第２二次元コードを表示させるための入力操作が行われると、上記ステップＳ９で取得したアクセス時間情報と、入力操作が行われた時間情報とに基づいてパスワード入力による打-WIN機能を利用した遊技の遊技時間を導出する。そして、遊技機１００は、導出した遊技時間を示す遊技時間情報と、遊技機１００に蓄積された遊技履歴情報と、ステップＳ９で入力されたパスワードとを、サーバ３０へのＵＲＬに含めた第２二次元コードを生成する。

【0068】

（ステップＳ１３）
そして、遊技機１００は、上記ステップＳ１２で生成した第２二次元コードを演出表示装置１００Ｄに表示する。

【0069】

（ステップＳ１４）
情報端末１０の撮像装置１３は、端末操作部１１からの操作に応じて、演出表示装置１００Ｄに表示された第２二次元コードを撮像し、第２二次元コードに含まれた第２のコード情報（ＵＲＬ）を抽出する。

【0070】

（ステップＳ１５）
そして、情報端末１０の端末制御部１５は、第２のコード情報（ＵＲＬ）を用いてサーバ３０にアクセスすることで、当該第２のコード情報に含まれる遊技時間情報、遊技履歴情報、パスワードを、端末通信装置１４を介してサーバ３０に送信する。

【0071】

（ステップＳ１６）
サーバ３０のサーバ制御部３３は、第２のコード情報（ＵＲＬ）を用いて情報端末１０からアクセスされると、当該第２のコード情報に含まれる遊技時間情報、遊技履歴情報、パスワードを抽出するとともに、アクセスしている情報端末１０のＩＣＣＩＤ等の遊技者固有情報も併せて取得する。そして、サーバ制御部３３は、取得した遊技者固有情報の認証により本人確認ができたこと、取得した遊技時間情報の示す遊技時間がステップＳ６でアクセスされたアクセス時間から現在の時間までよりも長くないこと、取得したパスワードと上記ステップＳ６で発行したパスワードとが一致していることを条件に、当該遊技者固有情報と関連付けされた蓄積装置３１の記憶領域にアクセスし、遊技履歴情報を記憶（上書き）する。

【0072】

ここで、本実施形態においては、遊技履歴情報のレベル値に関しては、ステップＳ１４で抽出した遊技履歴情報のレベル値がそのまま記憶されるが、蓄積装置３１に記憶されていたレベル値に対して、ステップＳ１４で抽出した遊技履歴情報の経験値に基づいてレベル値が上昇されて記憶されるようにしてもよい。ただし、遊技履歴情報の経験値は蓄積装置３１に記憶されずに消去されるので、いずれの方法によりレベル値を記憶するようにしても、最終的なレベル値をさらに「１」上昇させるために必要となる経験値未満である経験値は切り捨てられることになる。

【0073】

これにより、遊技機１００は、サーバ３０に対して、パスワードを入力した時点（打-WIN機能の遊技の開始）から第２二次元コードの演出表示装置１００Ｄへの表示を指示した時点（打-WIN機能の遊技の終了）までの蓄積期間の遊技履歴情報を蓄積させることができる。

【0074】

<クイックスタートによる打-WIN機能を利用した遊技>
クイックスタートによる打-WIN機能を利用した遊技では、遊技者を特定する遊技者固有情報が事前にサーバ３０に登録されていることを前提とし、サーバ３０からパスワードを発行させることなく、打-WIN機能を利用した遊技を遊技者に行わせる。そして、打-WIN機能を利用した遊技の終了後に、打-WIN機能を利用した遊技で蓄積された遊技者履歴情報を、サーバ３０の蓄積装置３１に記憶されている遊技履歴情報に対して加算、蓄積する。つまり、クイックスタートによる打-WIN機能を利用した遊技では、パスワード入力による打-WIN機能を利用した遊技とは異なり、サーバ３０からパスワードを発行させて遊技機１００に入力させる必要がない分だけ、早期かつ容易に打-WIN機能を利用した遊技を開始することができる。なお、サーバ３０に遊技者固有情報を登録する処理については、上記ステップＳ１〜ステップＳ４と同一であるため、説明を省略する。以下、図４を用いて説明する。

【0075】

（クイックスタートによる打-WIN機能を利用した遊技の開始）
遊技者は、クイックスタートによる打-WIN機能を利用して遊技を開始する場合には、クイックスタートによる打-WIN機能を利用した遊技を行わせるための入力操作を遊技機１００に行う。以下、具体的な処理について説明する。

【0076】

（ステップＳ２１）
遊技機１００は、クイックスタートによる打-WIN機能を利用して遊技を行わせるための入力操作が行われると、クイックスタートによる打-WIN機能を開始するためのクイックスタート設定処理を行う。このクイックスタート設定処理では、以後の遊技機１００の遊技履歴情報を蓄積させていく蓄積開始処理と、遊技機１００の演出装置における演出のキャラクタ設定等を行う演出設定処理とが行われる。

【0077】

（ステップＳ２２）
遊技機１００では、遊技者によって遊技が行われると、大役抽選、大役遊技の処理、各種の演出装置における演出の処理等の様々な遊技処理が行われる。

【0078】

（ステップＳ２３）
そして、上記ステップＳ２２での遊技処理が行われる毎に、ステップＳ２２で行われる遊技処理に応じた遊技履歴情報が加算、蓄積されていく。なお、クイックスタートによる打-WIN機能を利用した遊技では、パスワード入力による打-WIN機能を利用した遊技とは異なり、サーバ３０から遊技履歴情報を取得することがないため、クイックスタートによる打-WIN機能を利用した遊技の開始時には遊技履歴情報がまったく蓄積されていない状態から遊技履歴情報が加算、蓄積されていく。

【0079】

（クイックスタートによる打-WIN機能を利用した遊技の終了）
遊技者は、クイックスタートによる打-WIN機能を利用した遊技を終了する場合には、遊技機１００の演出表示装置１００Ｄに表示された第２二次元コードを情報端末１０により読み取らせてサーバ３０にアクセスする。そして、読み取った第２二次元コードに基づいて、遊技機１００で蓄積された遊技履歴情報を、遊技者固有情報と関連付けられた蓄積装置３１内の記憶領域に記憶された遊技履歴情報に加算、記憶させる。以下、具体的な処理について説明する。

【0080】

（ステップＳ２４）
遊技機１００は、遊技者から演出操作装置１００Ｈに対して第２二次元コードを表示させるための入力操作が行われると、クイックスタートによる打-WIN機能を利用した遊技の遊技時間を導出する。そして、遊技機１００は、導出した遊技時間を示す遊技時間情報と、遊技機１００に蓄積された遊技履歴情報と、クイックスタートによる打-WIN機能を利用した遊技である場合に固有に設定されるパスワードとを、サーバ３０のＵＲＬに含めた第２二次元コードを生成する。

【0081】

（ステップＳ２５）
そして、遊技機１００は、上記ステップＳ２４で生成した第２二次元コードを演出表示装置１００Ｄに表示する。

【0082】

（ステップＳ２６）
情報端末１０の撮像装置１３は、端末操作部１１からの操作に応じて、演出表示装置１００Ｄに表示された第２二次元コードを撮像し、第２二次元コードに含まれた第２のコード情報（ＵＲＬ）を抽出する。

【0083】

（ステップＳ２７）
そして、情報端末１０の端末制御部１５は、その第２のコード情報（ＵＲＬ）を用いてサーバ３０にアクセスすることで、当該第２のコード情報に含まれる遊技時間情報、遊技履歴情報、パスワードを、端末通信装置１４を介してサーバ３０に送信する。

【0084】

（ステップＳ２８）
サーバ３０のサーバ制御部３３は、第２のコード情報（ＵＲＬ）を用いて情報端末１０からアクセスされると、当該第２のコード情報に含まれる遊技時間情報、遊技履歴情報、パスワードを抽出するとともに、アクセスしている情報端末１０のＩＣＣＩＤ等の遊技者固有情報も併せて取得する。そして、サーバ制御部３３は、第２のコード情報に含まれるパスワードを解析することにより、第２のコード情報に含まれる遊技履歴情報が、遊技機１００でクイックスタートによる打-WIN機能を利用した遊技で蓄積されたものであることを認識する。

【0085】

そして、サーバ制御部３３は、第２のコード情報に含まれる遊技履歴情報が、遊技機１００でクイックスタートによる打-WIN機能を利用した遊技で蓄積されたものであることを認識すると、第２のコード情報（ＵＲＬ）で重複してアクセスされていないことを確認する。また、サーバ制御部３３は、取得した遊技者固有情報と関連付けられた蓄積装置３１内の記憶領域に記憶されたアクセス時間情報を参照して、第２のコード情報に含まれる遊技の遊技時間が、アクセス時間から現在までの時間よりも長くないことを確認する。これにより、クイックスタートによる打-WIN機能を利用した遊技で蓄積された遊技履歴情報が、複数回重複して加算、蓄積されることを防止する。

【0086】

（ステップＳ２９）
サーバ３０のサーバ制御部３３は、第２のコード情報（ＵＲＬ）で重複してアクセスされていないこと、第２のコード情報に含まれる遊技時間がアクセス時間から現在までの時間よりも長くないことを条件に、遊技者固有情報に関連付けされた蓄積装置３１の記憶領域にアクセスし、当該記憶領域に記憶されている遊技履歴情報に対して、第２のコード情報に含まれる遊技履歴情報を加算して記憶させる。

【0087】

ここで、遊技履歴情報のレベル値に関しては、蓄積装置３１に記憶されていたレベル値に対して、第２のコード情報に含まれる遊技履歴情報の経験値に基づいてレベル値を上昇させて記憶する。

【0088】

これにより、遊技機１００は、サーバ３０に対して、クイックスタートによる打-WIN機能を利用した遊技の開始の入力操作をした時点（打-WIN機能の遊技の開始）から第２二次元コードの演出表示装置１００Ｄへの表示を指示した時点（打-WIN機能の遊技の終了）までの蓄積期間の遊技履歴情報を、蓄積装置３１の記憶領域に記憶された遊技履歴情報に対して加算、記憶させることができる。

【0089】

<お試し遊技による打-WIN機能>
お試し遊技による打-WIN機能では、遊技者を特定する遊技者固有情報を事前にサーバ３０に登録することなく、打-WIN機能を利用した遊技を遊技者に行わせることができる。そして、打-WIN機能を利用した遊技の終了後に、遊技者を特定する遊技者固有情報をサーバ３０に登録するとともに、打-WIN機能を利用した遊技で蓄積された遊技履歴情報を、登録された遊技者固有情報に関連付けて記憶する。以下、具体的な処理について図５を用いて説明する。

【0090】

（お試し遊技による打-WIN機能を利用した遊技の開始）
遊技者は、お試し遊技による打-WIN機能を利用して遊技を開始する場合には、お試し遊技による打-WIN機能を利用して遊技を行わせるための入力操作を遊技機１００に行う。以下、具体的な処理について説明する。

【0091】

（ステップＳ３１）
遊技機１００は、お試し遊技による打-WIN機能を利用して遊技を行わせるための入力操作が行われると、お試し遊技による打-WIN機能を利用した遊技を開始するためのお試し遊技設定処理を行う。このお試し遊技設定処理では、以後の遊技機１００の遊技履歴情報を蓄積させていく蓄積開始処理と、遊技機１００の演出装置における演出のキャラクタ設定等を行う演出設定処理とが行われる。

【0092】

（ステップＳ３２）
遊技機１００では、遊技者によって遊技が行われると、大役抽選、大役遊技の処理、各種の演出装置における演出の処理等の様々な遊技処理が行われる。

【0093】

（ステップＳ３３）
そして、上記ステップＳ３２での遊技処理が行われる毎に、ステップＳ３２で行われる遊技処理に応じた遊技履歴情報が加算、蓄積されていく。なお、お試し遊技による打-WIN機能を利用した遊技では、パスワード入力による打-WIN機能を利用した遊技とは異なり、サーバ３０から遊技履歴情報を取得することがないため、お試し遊技による打-WIN機能を利用した遊技の開始時には遊技履歴情報がまったく蓄積されていない状態から加算、蓄積されていく。

【0094】

（お試し遊技による打-WIN機能を利用した遊技の終了）
遊技者は、お試し遊技による打-WIN機能を利用した遊技を終了する場合には、遊技機１００の演出表示装置１００Ｄに表示された第２二次元コードを情報端末１０により読み取らせてサーバ３０にアクセスする。そして、読み取った第２二次元コードに基づいて、遊技者固有情報をサーバ３０に登録させるとともに、遊技機１００で蓄積された遊技履歴情報を、遊技者固有情報と関連付けて記憶させる。以下、具体的な処理について説明する。

【0095】

（ステップＳ３４）
遊技機１００は、遊技者から演出操作装置１００Ｈに対して第２二次元コードを表示させるための入力操作が行われると、お試し遊技による打-WIN機能を利用した遊技の遊技時間を導出する。そして、遊技機１００は、導出した遊技時間と、遊技機１００に蓄積された遊技履歴情報と、お試し遊技による打-WIN機能を利用した遊技である場合に固有に設定されるパスワードとを、サーバ３０のＵＲＬに含めた第２二次元コードを生成する。

【0096】

（ステップＳ３５）
そして、遊技機１００は、上記ステップＳ３４で生成した第２二次元コードを演出表示装置１００Ｄに表示する。

【0097】

（ステップＳ３６）
情報端末１０の撮像装置１３は、端末操作部１１からの操作に応じて、演出表示装置１００Ｄに表示された第２二次元コードを撮像し、第２二次元コードに含まれた第２のコード情報（ＵＲＬ）を抽出する。

【0098】

（ステップＳ３７）
また、情報端末１０の端末制御部１５は、その第２のコード情報（ＵＲＬ）を用いてサーバ３０にアクセスすることで、当該第２のコード情報に含まれる遊技時間情報、遊技履歴情報、パスワードを、端末通信装置１４を介してサーバ３０に送信する。

【0099】

（ステップＳ３８）
サーバ３０のサーバ制御部３３は、第２のコード情報（ＵＲＬ）を用いて情報端末１０からアクセスされると、当該第２のコード情報に含まれる遊技時間情報、遊技履歴情報、パスワードを抽出するとともに、アクセスしている情報端末１０のＩＣＣＩＤ等の遊技者固有情報も併せて取得する。そして、サーバ制御部３３は、第２のコード情報に含まれるパスワードを解析することにより、第２のコード情報に含まれる遊技履歴情報が、遊技機１００でお試し遊技による打-WIN機能を利用した遊技で蓄積されたものであることを認識する。そして、サーバ３０のサーバ制御部３３は、取得した遊技者固有情報が登録されていないと、取得した遊技者固有情報を登録し、蓄積装置３１内に、登録した遊技者固有情報に関連付けて情報を蓄積する領域を確保する。

【0100】

（ステップＳ３９）
サーバ３０のサーバ制御部３３は、ステップＳ３８で登録された遊技者固有情報と関連付けされた蓄積装置３１の記憶領域にアクセスし、第２のコード情報に含まれる遊技履歴情報を遊技者固有情報と関連付けされた蓄積装置３１の記憶領域に記憶させる。

【0101】

これにより、遊技機１００は、サーバ３０に対して、遊技者固有情報を登録させるとともに、お試し遊技による打-WIN機能を利用した遊技の開始の入力操作をした時点（打-WIN機能の遊技の開始）から第２二次元コードの演出表示装置１００Ｄへの表示を指示した時点（打-WIN機能の遊技の終了）までの蓄積期間の遊技履歴情報を記憶させることができる。

【0102】

<打-WIN機能を用いた各種処理>
次に、情報端末１０とサーバ３０との間で行われる打-WIN機能で用意された各種のメニューについて説明する。

【0103】

（打-WIN機能のメニュー表示）
遊技者は、打-WIN機能で用意された各種のメニューを使用する場合には、情報端末１０によりサーバ３０にアクセスして、情報端末１０の端末操作部１１を操作して、各種のメニューを選択していく（各種コマンドをサーバ３０に送信していく）。以下、具体的な処理について、図６を用いて説明する。

【0104】

（ステップＳ５１）
サーバ３０のサーバ制御部３３は、情報端末１０によりアクセスがあると、アクセスしている情報端末１０からＩＣＣＩＤ等の遊技者固有情報を取得し、取得した遊技者固有情報の認証を行うとともに、認証に成功した場合には、当該遊技者固有情報と関連付けされた蓄積装置３１の記憶領域に記憶されているキャラクタ情報、予め設定されたメニュー情報等から、打-WIN機能のトップメニュー情報（トップメニューの画像データ）を生成する。

【0105】

（ステップＳ５２）
サーバ３０のサーバ制御部３３は、上記ステップＳ５１で生成されたトップメニュー情報を、サーバ通信装置３２を通じて情報端末１０に送信する。

【0106】

（ステップＳ５３）
情報端末１０の端末制御部１５は、端末通信装置１４を通じて、サーバ３０から受信したトップメニュー情報を端末表示装置１２に表示させる。

【0107】

これ以降、遊技者は、端末表示装置１２に表示されたトップメニューの画像データから、各種のメニューを選択していくことができる。

【0108】

（打-WIN機能の閲覧表示）
遊技者は、打-WIN機能を利用して、サーバ３０に蓄積された遊技履歴情報を閲覧する場合には、情報端末１０によりサーバ３０にアクセスして、サーバ３０に蓄積された遊技履歴情報に対応する閲覧情報（画像データ）を端末表示装置１２に表示させる。以下、具体的な処理について説明する。

【0109】

（ステップＳ５４）
情報端末１０の端末制御部１５は、端末操作部１１からの操作に応じて、閲覧要求コマンドを、端末通信装置１４を通じてサーバ３０に送信する。

【0110】

（ステップＳ５５）
サーバ３０のサーバ制御部３３は、閲覧要求コマンドを受信すると、アクセスしている情報端末１０からＩＣＣＩＤ等の遊技者固有情報を取得し、取得した遊技者固有情報の認証を行うとともに、認証に成功した場合には、取得した遊技者固有情報に関連付けられた蓄積装置３１の記憶領域に記憶されている遊技履歴情報に基づいて閲覧情報を生成する。

【0111】

（ステップＳ５６）
サーバ３０のサーバ制御部３３は、上記ステップＳ５５で生成された閲覧情報を、サーバ通信装置３２を通じて情報端末１０に送信する。

【0112】

（ステップＳ５７）
情報端末１０の端末制御部１５は、端末通信装置１４を通じて、サーバ３０から受信した閲覧情報を端末表示装置１２に表示させる。

【0113】

これにより、遊技者は、これまでに遊技機１００で実行された演出等の遊技履歴情報を、情報端末１０において確認することができる。

【0114】

（打-WIN機能のキャラクタ設定）
また、サーバ３０の蓄積装置３１に蓄積されたそれぞれの遊技者固有情報には、上記の遊技履歴情報だけではなく、遊技者が設定可能な遊技機１００固有のキャラクタ情報も関連付けられて記憶されている。遊技者は、このキャラクタ情報を設定する場合には、情報端末１０によりサーバ３０にアクセスして、サーバ３０に設定するキャラクタ情報を送信する。以下、具体的な処理について説明する。

【0115】

（ステップＳ５８）
情報端末１０の端末制御部１５は、端末操作部１１からの操作に応じて、複数種類のキャラ設定コマンドの中から、遊技者の希望に応じて選択されたキャラクタに関連付けられたキャラ設定コマンドを、端末通信装置１４を通じてサーバ３０に送信する。

【0116】

（ステップＳ５９）
サーバ３０のサーバ制御部３３は、キャラ設定コマンドを受信すると、アクセスしている情報端末１０からＩＣＣＩＤ等の遊技者固有情報を取得し、取得した遊技者固有情報の認証を行うとともに、認証に成功した場合には、取得した遊技者固有情報に関連付けられた蓄積装置３１の記憶領域に、受信したキャラ設定コマンドに対応したキャラクタ情報を記憶する。

【0117】

（ステップＳ６０）
サーバ３０のサーバ制御部３３は、上記ステップＳ５８で設定されたキャラクタ情報を、サーバ通信装置３２を通じて情報端末１０に送信する。

【0118】

（ステップＳ６１）
情報端末１０の端末制御部１５は、端末通信装置１４を通じて、サーバ３０から受信したキャラクタ情報を端末表示装置１２に表示させる。

【0119】

以上のように、本実施形態によれば、遊技者の遊技者固有情報とキャラクタ情報とが関連付けられてサーバ３０に記憶される。そして、サーバ３０で設定されたキャラクタ情報をパスワードに含めることにより、遊技機１００側でも、サーバ３０で設定されたキャラクタに応じた演出を実行することで、より遊技の興趣を向上させることができる。

【0120】

（その他の打-WIN機能）
その他、遊技者は、情報端末１０によりサーバ３０にアクセスして、様々な特典を得ることができる。例えば、サーバ３０から、遊技機１００の攻略情報、未公開情報、遊技機１００の基本仕様、遊技機１００に関するメロディーや音声等の着信音、着信画像、楽曲、待ち受け画面、アイコン等の情報といった特典を得ることができる。

【0121】

（打-WIN機能により情報端末１０に表示される表示画像）
次に、図７、図８を用いて、上記遊技システムＳのシーケンス図で説明した情報端末１０に表示される表示画像の一例について説明する。

【0122】

遊技者は、打-WIN機能の事前登録を行った後、情報端末１０を用いてサーバ３０にアクセスすると、情報端末１０の端末表示装置１２では、図７に示すように、打-WIN機能で用意された各種のメニューが表示される。なお、図７（ａ）は、打-WIN機能のトップメニュー画面の１ページ目を示し、図７（ｂ）は、打-WIN機能のトップメニュー画面の２ページ目を示しており、情報端末１０の端末操作部１１によりスクロール表示される。

【0123】

具体的には、サーバ３０は、アクセスしている情報端末１０からＩＣＣＩＤ等の遊技者固有情報を取得し、取得した遊技者固有情報の認証を行うとともに、認証に成功した場合には、取得した遊技者固有情報に関連付けられた蓄積装置３１の記憶領域に記憶されているキャラクタ情報、予め設定されたメニュー情報等からトップメニュー情報（画像データ）を生成して、生成したトップメニュー情報を、情報端末１０に送信する（ステップＳ５１〜Ｓ５３参照）。

【0124】

これにより、情報端末１０の端末表示装置１２では、図７（ａ）に示すように、「ステータス」として、遊技者が設定したキャラクタ情報に対応する画像が表示され、図７（ｂ）に示すように、「メニュー」として、「パスワード発行」、「遊技履歴」、「ミッション確認」、「キャラクタ設定」、「特典ダウンロード」の項目が表示される。

【0125】

そして、遊技者が、情報端末１０の端末操作部１１を操作して、「メニュー」から「パスワード発行」を選択すると、打-WIN機能の遊技を行うためのパスワードを取得できる。

【0126】

具体的には、情報端末１０の端末操作部１１を操作して、打-WIN機能のトップメニューから「パスワード発行」を選択することで、パスワード要求コマンドが、サーバ３０に送信される（ステップＳ５参照）。サーバ３０は、パスワード要求コマンドを受信すると、パスワードを生成するとともに、当該生成したパスワードを、情報端末１０に送信する（ステップＳ６、ステップＳ７参照）。

【0127】

これにより、情報端末１０の端末表示装置１２では、図８（ａ）に示すように、パスワードが表示される。

【0128】

次に、遊技者が、情報端末１０の端末操作部１１を操作して、「メニュー」から「遊技履歴」を選択すると、サーバ３０に蓄積された遊技履歴情報の閲覧をできる。

【0129】

具体的には、情報端末１０の端末操作部１１を操作して、打-WIN機能のトップメニューから「遊技履歴」を選択することで、閲覧要求コマンドが、サーバ３０に送信される（ステップＳ５４参照）。サーバ３０は、閲覧要求コマンドを受信すると、閲覧情報を生成して、生成した閲覧情報を、情報端末１０に送信する（ステップＳ５５、ステップＳ５６参照）。

【0130】

これにより、情報端末１０の端末表示装置１２では、図８（ｂ）に示すように、遊技履歴の閲覧画像が表示される。

【0131】

次に、遊技者が、情報端末１０の端末操作部１１を操作して、「メニュー」から「キャラクタ設定」を選択すると、遊技者固有情報に関連付けられたキャラクタ情報を設定（変更）できる。

【0132】

具体的には、情報端末１０の端末操作部１１を操作して、打-WIN機能のトップメニューから「キャラクタ設定」を選択することで、キャラ設定コマンドが、サーバ３０に送信される（ステップＳ５８参照）。サーバ３０は、キャラ設定コマンドを受信すると、キャラクタ情報を決定して、決定したキャラクタ情報を、情報端末１０に送信する（ステップＳ５９、ステップＳ６０参照）。

【0133】

これにより、情報端末１０の端末表示装置１２では、図８（ｃ）に示すように、キャラクタ情報の画像が表示される。

【0134】

（打-WIN機能により遊技機１００に表示される表示画像）
次に、図９、図１０を用いて、上記遊技システムＳのシーケンス図で説明した遊技機１００に表示される表示画像の一例について説明する。

【0135】

詳しい制御処理については後述するが、遊技者が、遊技機１００においてデモ表示が行われているときに、演出操作装置１００Ｈの操作を行うと、図９（ａ）に示すように、演出表示装置１００Ｄに「打-WINメニュー」の画面が表示される。この「打-WINメニュー」には、少なくとも「新規登録」、「パスワード入力」、「クイックスタート」、「お試し遊技」、「遊技終了」、「戻る」のメニュー項目が表示されている。

【0136】

「打-WINメニュー」において、演出操作装置１００Ｈの操作によって「新規登録」を選択すると、遊技機１００では、サーバ３０のＵＲＬを含む第１二次元コードが生成される。そして、図９（ｂ）に示すように、遊技機１００では、生成された第１二次元コードが演出表示装置１００Ｄに表示される（ステップＳ１、ステップＳ２参照）。

【0137】

この第１二次元コードを情報端末１０で読み取ってサーバ３０にアクセスすることで、打-WIN機能の事前登録（新規登録）を行うことができる（ステップＳ３、ステップＳ４参照）。

【0138】

また、「打-WINメニュー」において、演出操作装置１００Ｈの操作によって「パスワード入力」を選択すると、図１０（ａ）に示すように、パスワードを入力する入力画面が表示される（ステップＳ９参照）。

【0139】

この入力画面で、演出操作装置１００Ｈを操作することにより、サーバ３０から発行されたパスワードを入力することができ、パスワードが入力されると、パスワード入力による打-WIN機能を利用した遊技が開始される。

【0140】

また、「打-WINメニュー」において、演出操作装置１００Ｈの操作によって「クイックスタート」を選択すると、クイックスタートによる打-WIN機能を利用した遊技が開始される（ステップＳ２１参照）。

【0141】

また、「打-WINメニュー」において、演出操作装置１００Ｈの操作によって「お試し遊技」を選択すると、お試し遊技による打-WIN機能を利用した遊技が開始される（ステップＳ３１参照）。

【0142】

また、「打-WINメニュー」において、演出操作装置１００Ｈの操作によって「遊技終了」を選択すると、遊技機１００では、遊技機１００に蓄積された遊技履歴情報と、サーバ３０のＵＲＬと、を含む第２二次元コードが生成される。そして、図１０（ｂ）に示すように、遊技機１００では、生成された第２二次元コードが演出表示装置１００Ｄに表示される（ステップＳ１２、ステップＳ１３、ステップＳ２４、ステップＳ２５、ステップＳ３４、ステップＳ３５参照）。

【0143】

この第２二次元コードを情報端末１０で読み取り、その第２二次元コードに含まれた遊技履歴情報をサーバ３０に送信することで、遊技機１００の演出に関する遊技履歴情報をサーバ３０に蓄積させることができる。

【0144】

なお、「打-WINメニュー」において、演出操作装置１００Ｈの操作によって「戻る」を選択すると、演出表示装置１００Ｄから「打-WINメニュー」の画面が消去される。

【0145】

（遊技機１００の説明）
次に、本実施形態の遊技機１００について詳細に説明する。ここでは理解を容易にするため、まず、遊技機１００の機械的構成および電気的構成を簡単に説明し、その後、各基板における具体的な処理を説明する。

【0146】

図１１は、本実施形態の遊技機１００の斜視図であり、扉が開放された状態を示している。図示のように、遊技機１００は、略矩形状に組まれた四辺によって囲繞空間が形成される外枠１０２と、この外枠１０２にヒンジ機構によって開閉自在に取り付けられた中枠１０４と、この中枠１０４に、ヒンジ機構によって開閉自在に取り付けられた前枠１０６と、を備えている。

【0147】

中枠１０４は、外枠１０２と同様に、略矩形状に組まれた四辺によって囲繞空間が形成されており、この囲繞空間に遊技盤１０８が保持されている。また、前枠１０６には、ガラス製または樹脂製の透過板１１０が保持されている。そして、これら中枠１０４および前枠１０６を外枠１０２に対して閉じると、遊技盤１０８と透過板１１０とが所定の間隔を維持して略平行に対面するとともに、遊技機１００の正面側から、透過板１１０を介して遊技盤１０８が視認可能となる。

【0148】

図１２は、遊技機１００の正面図である。この図に示すように、前枠１０６の下部には、遊技機１００の正面側に突出する操作ハンドル１１２が設けられている。この操作ハンドル１１２は、遊技者が回転操作可能に設けられており、遊技者が操作ハンドル１１２を回転させて発射操作を行うと、当該操作ハンドル１１２の回転角度に応じた強度で、不図示の発射機構によって遊技球が発射される。このようにして発射された遊技球は、遊技盤１０８に設けられたレール１１４ａ、１１４ｂ間を上昇して遊技領域１１６に導かれることとなる。

【0149】

遊技領域１１６は、遊技盤１０８と透過板１１０との間隔に形成される空間であって、遊技球が流下または転動可能な領域である。遊技盤１０８には、多数の釘や風車が設けられており、遊技領域１１６に導かれた遊技球が釘や風車に衝突して、不規則な方向に流下、転動するようにしている。

【0150】

遊技領域１１６は、発射機構の発射強度に応じて遊技球の進入度合いを互いに異にする第１遊技領域１１６ａおよび第２遊技領域１１６ｂを備えている。第１遊技領域１１６ａは、遊技機１００に正対した遊技者から見て遊技領域１１６の左側に位置し、第２遊技領域１１６ｂは、遊技機１００に正対した遊技者から見て遊技領域１１６の右側に位置している。レール１１４ａ、１１４ｂが遊技領域１１６の左側にあることから、発射機構によって所定の強度未満の発射強度で発射された遊技球は第１遊技領域１１６ａに進入し、所定の強度以上の発射強度で発射された遊技球は第２遊技領域１１６ｂに進入することとなる。

【0151】

また、遊技領域１１６には、遊技球が入球可能な一般入賞口１１８、第１始動口１２０、第２始動口１２２が設けられており、これら一般入賞口１１８、第１始動口１２０、第２始動口１２２に遊技球が入球すると、それぞれ所定の賞球が遊技者に払い出される。

【0152】

なお、詳しくは後述するが、第１始動口１２０内には第１の始動領域が設けられ、また、第２始動口１２２内には第２の始動領域が設けられている。そして、第１始動口１２０または第２始動口１２２に遊技球が入球して第１の始動領域または第２の始動領域に遊技球が進入すると、予め設けられた複数の特別図柄の中からいずれか１の特別図柄を決定するための抽選が行われる。各特別図柄には、遊技者にとって有利な大役遊技の実行可否や、以後の遊技状態をどのような遊技状態にするかといった種々の遊技利益が対応付けられている。したがって、遊技者は、第１始動口１２０または第２始動口１２２に遊技球が入球すると、所定の賞球を獲得するのと同時に、種々の遊技利益を受ける権利獲得の機会を獲得することとなる。

【0153】

また、第２始動口１２２には、可動片１２２ｂが開閉可能に設けられており、この可動片１２２ｂの状態に応じて、第２始動口１２２への遊技球の進入容易性が変化するようになっている。具体的には、可動片１２２ｂが閉状態にあるときには、第２始動口１２２への遊技球の入球が不可能となっている。これに対して、遊技領域１１６に設けられたゲート１２４内の進入領域を遊技球が通過すると、後述する普通図柄の抽選が行われ、この抽選によって当たりに当選すると、可動片１２２ｂが所定時間、開状態に制御される。このように、可動片１２２ｂが開状態になると、当該可動片１２２ｂが遊技球を第２始動口１２２に導く受け皿として機能し、第２始動口１２２への遊技球の入球が容易となる。なお、ここでは、第２始動口１２２が閉状態にあるときに、当該第２始動口１２２への遊技球の入球が不可能であることとしたが、第２始動口１２２が閉状態にある場合にも一定の頻度で遊技球が入球可能となるように構成してもよい。

【0154】

さらに、第２遊技領域１１６ｂには、第２遊技領域１１６ｂを流下する遊技球のみが入球可能であるか、もしくは、第２遊技領域１１６ｂに進入した遊技球の方が、第１遊技領域１１６ａに進入した遊技球よりも進入しやすい位置に第１大入賞口１２６および第２大入賞口１２８が設けられている。なお、第１大入賞口１２６および第２大入賞口１２８をまとめて単に大入賞口ともよぶ。第１大入賞口１２６には、開閉扉１２６ｂが開閉可能に設けられており、通常、開閉扉１２６ｂが第１大入賞口１２６を閉鎖して、第１大入賞口１２６への遊技球の入球が不可能となっている。これに対して、前述の大役遊技が実行されると、開閉扉１２６ｂが開放されて、開閉扉１２６ｂが受け皿として機能し、第１大入賞口１２６への遊技球の入球が可能となる。そして、第１大入賞口１２６に遊技球が入球すると、所定の賞球が遊技者に払い出される。

【0155】

また、第２大入賞口１２８は、開閉扉１２８ｂが開閉可能に設けられており、通常、開閉扉１２８ｂが第２大入賞口１２８を閉鎖して、第２大入賞口１２８への遊技球の入球が不可能となっている。これに対して、前述の大役遊技が実行されると、開閉扉１２８ｂが開放されて、開閉扉１２８ｂが受け皿として機能し、第２大入賞口１２８への遊技球の入球が可能となる。そして、第２大入賞口１２８に遊技球が入球すると、所定の賞球が遊技者に払い出される。

【0156】

なお、遊技領域１１６の最下部には、一般入賞口１１８、第１始動口１２０、第２始動口１２２、第１大入賞口１２６および第２大入賞口１２８のいずれにも入球しなかった遊技球を、遊技領域１１６から遊技盤１０８の背面側に排出する排出口１３０が設けられている。

【0157】

そして、遊技機１００には、遊技の進行中等に演出を行う演出装置として、液晶表示装置からなる演出表示装置２００、可動装置からなる演出役物装置２０２、さまざまな点灯態様や発光色に制御されるランプからなる演出照明装置２０４、スピーカからなる音声出力装置２０６、遊技者の操作を受け付ける演出操作装置２０８が設けられている。

【0158】

演出表示装置２００は、画像を表示する画像表示部からなる演出表示部２００ａを備えており、この演出表示部２００ａを、遊技盤１０８の略中央部分において、遊技機１００の正面側から視認可能に配置している。この演出表示部２００ａには、図示のように演出図柄２２０ａ、２２０ｂ、２２０ｃが変動表示され、これら各演出図柄２２０ａ、２２０ｂ、２２０ｃの停止表示態様によって大役抽選結果が遊技者に報知される変動演出が実行されることとなる。

【0159】

演出役物装置２０２は、演出表示部２００ａよりも前面に配置され、通常、遊技盤１０８の背面側に退避しているが、上記の演出図柄２２０ａ、２２０ｂ、２２０ｃの変動表示中などに、演出表示部２００ａの前面まで可動して、遊技者に大当たりの期待感を付与するものである。

【0160】

演出照明装置２０４は、演出役物装置２０２や遊技盤１０８等に設けられており、演出表示部２００ａに表示される画像等に合わせて、さまざまに点灯制御される。

【0161】

音声出力装置２０６は、前枠１０６の上部位置や外枠１０２の最下部位置に設けられ、演出表示部２００ａに表示される画像等に合わせて、遊技機１００の正面側に向けてさまざまな音声を出力する。

【0162】

演出操作装置２０８は、遊技者の押下操作を受け付けるボタンと、遊技者の回転操作を受け付けるジョグダイヤルで構成され、遊技機１００の幅方向略中央位置であって、かつ、透過板１１０よりも下方位置に設けられている。この演出操作装置２０８は、演出表示部２００ａに表示される画像等に合わせて有効化されるものであり、操作有効時間内に遊技者の操作を受け付けると、当該操作に応じて、さまざまな演出が実行される。また、遊技が中断している間、つまり、デモ中に操作されると、上記の打-WIN機能に拘わる処理が行われる。

【0163】

なお、図中符号１３２は、遊技機１００から払い出される賞球や、遊技球貸出装置から貸し出される遊技球が導かれる上皿であり、この上皿１３２が遊技球で一杯になると、遊技球は下皿１３４に導かれることとなる。また、この下皿１３４の底面には、当該下皿１３４から遊技球を排出するための球抜き孔（不図示）が形成されている。この球抜き孔は、通常、開閉板（不図示）によって閉じられているが、球抜きつまみ１３４ａを図中左右方向にスライドさせることにより、当該球抜きつまみ１３４ａと一体となって開閉板がスライドし、球抜き孔から下皿１３４の下方に遊技球を排出することが可能となっている。

【0164】

また、遊技盤１０８には、遊技領域１１６の外方であって、かつ、遊技者が視認可能な位置に、第１特別図柄表示器１６０、第２特別図柄表示器１６２、第１特別図柄保留表示器１６４、第２特別図柄保留表示器１６６、普通図柄表示器１６８、普通図柄保留表示器１７０、右打ち報知表示器１７２が設けられている。これら各表示器１６０〜１７２は、遊技に係る種々の状況を表示するための装置であるが、その詳細については後述する。

【0165】

図１３は、第２大入賞口１２８を説明するための図である。上記したように、第２遊技領域１１６ｂには、第１大入賞口１２６と第２大入賞口１２８とが設けられているが、このうち、第２大入賞口１２８の内部には、特定領域１４０ｂが設けられている。

【0166】

図１３（ａ）に示すように、第２大入賞口１２８の内部には、導出路１２８ｄが設けられており、第２大入賞口１２８は、当該第２大入賞口１２８に入球した遊技球が、導出路１２８ｄに導かれるように傾斜している。そして、導出路１２８ｄには、遊技球が通過可能な孔からなる特定領域１４０ｂおよび非特定領域１４０ｃが設けられており、第２大入賞口１２８に入球した遊技球が、特定領域１４０ｂおよび非特定領域１４０ｃのいずれかを通過して、遊技盤１０８の背面側に排出されるように構成されている。

【0167】

そして、第２大入賞口１２８には、特定領域１４０ｂおよび非特定領域１４０ｃを開閉する可動部材１４２が設けられている。この可動部材１４２は、その可動（スライド）によって、特定領域１４０ｂへの遊技球の進入を可能とする状態と、特定領域１４０ｂへの遊技球の進入を不可能とする状態とに切り換える。より詳細には、可動部材１４２が、図１３（ｂ）に示す位置に変位すると、非特定領域１４０ｃが可動部材１４２によって塞がれ、遊技球は特定領域１４０ｂを通過可能となる。一方、可動部材１４２が、図１３（ｃ）に示す位置に変位すると、特定領域１４０ｂが可動部材１４２によって塞がれ、遊技球は非特定領域１４０ｃを通過可能となる。詳しくは後述するが、大役遊技の実行中に特定領域１４０ｂに遊技球が進入した場合には、当該大役遊技の終了後の遊技状態が高確率遊技状態に設定され、大役遊技の実行中に特定領域１４０ｂに遊技球が進入しなかった場合には、当該大役遊技の終了後の遊技状態が低確率遊技状態に設定されることとなる。

【0168】

（制御手段の内部構成）
図１４は、遊技の進行を制御する制御手段の内部構成を示すブロック図である。

【0169】

主制御基板３００は遊技の基本動作を制御する。この主制御基板３００は、メインＣＰＵ３００ａ、メインＲＯＭ３００ｂ、メインＲＡＭ３００ｃを備えている。メインＣＰＵ３００ａは、各検出スイッチやタイマからの入力信号に基づいて、メインＲＯＭ３００ｂに格納されたプログラムを読み出して演算処理を行うとともに、各装置や表示器を直接制御したり、あるいは演算処理の結果に応じて他の基板にコマンドを送信したりする。メインＲＡＭ３００ｃは、メインＣＰＵ３００ａの演算処理時におけるデータのワークエリアとして機能する。

【0170】

上記主制御基板３００には、一般入賞口１１８に遊技球が入球したことを検出する一般入賞口検出スイッチ１１８ｓ、第１始動口１２０に遊技球が入球したことを検出する第１始動口検出スイッチ１２０ｓ、第２始動口１２２に遊技球が入球したことを検出する第２始動口検出スイッチ１２２ｓ、ゲート１２４を遊技球が通過したことを検出するゲート検出スイッチ１２４ｓ、第１大入賞口１２６に遊技球が入球したことを検出する第１大入賞口検出スイッチ１２６ｓ、第２大入賞口１２８に遊技球が入球したことを検出する第２大入賞口検出スイッチ１２８ｓ、特定領域１４０ｂに遊技球が進入したことを検出する特定領域検出スイッチ１４０ｓが接続されており、これら各検出スイッチから主制御基板３００に検出信号が入力されるようになっている。なお、これら一般入賞口検出スイッチ１１８ｓ、第１始動口検出スイッチ１２０ｓ、第２始動口検出スイッチ１２２ｓ、ゲート検出スイッチ１２４ｓ、第１大入賞口検出スイッチ１２６ｓ、第２大入賞口検出スイッチ１２８ｓが、上記の入賞装置１００Ｉに相当する。

【0171】

また、主制御基板３００には、第２始動口１２２の可動片１２２ｂを作動する普通電動役物ソレノイド１２２ｃと、第１大入賞口１２６を開閉する開閉扉１２６ｂを作動する第１大入賞口ソレノイド１２６ｃと、第２大入賞口１２８を開閉する開閉扉１２８ｂを作動する第２大入賞口ソレノイド１２８ｃと、第２大入賞口１２８内に設けられた可動部材１４２を可動する可動部材駆動ソレノイド１４２ｃと、が接続されており、主制御基板３００によって、第２始動口１２２、第１大入賞口１２６、第２大入賞口１２８および特定領域１４０ｂの開閉制御がなされるようになっている。なお、これら普通電動役物ソレノイド１２２ｃ、第１大入賞口ソレノイド１２６ｃ、第２大入賞口ソレノイド１２８ｃが、上記の駆動装置１００Ｊに相当する。

【0172】

さらに、主制御基板３００には、第１特別図柄表示器１６０、第２特別図柄表示器１６２、第１特別図柄保留表示器１６４、第２特別図柄保留表示器１６６、普通図柄表示器１６８、普通図柄保留表示器１７０、右打ち報知表示器１７２が接続されており、主制御基板３００によって、これら各表示器の表示制御がなされるようになっている。なお、これら第１特別図柄表示器１６０、第２特別図柄表示器１６２、第１特別図柄保留表示器１６４、第２特別図柄保留表示器１６６、普通図柄表示器１６８、普通図柄保留表示器１７０、右打ち報知表示器１７２が、上記の表示器１００Ｋに相当する。

【0173】

また、本実施形態の遊技機１００は、主に第１始動口１２０または第２始動口１２２への遊技球の入球によって開始される特別遊技と、ゲート１２４を遊技球が通過することによって開始される普通遊技とに大別される。そして、主制御基板３００のメインＲＯＭ３００ｂには、特別遊技および普通遊技を進行するための種々のプログラムや、各種の遊技に必要なデータ、テーブルが記憶されている。

【0174】

また、主制御基板３００には、払出制御基板３１０および副制御基板３３０が接続されている。

【0175】

払出制御基板３１０は、遊技球を発射させるための制御、および、賞球を払い出すための制御を行う。この払出制御基板３１０も、ＣＰＵ、ＲＯＭ、ＲＡＭを備えており、主制御基板３００に対して双方向に通信可能に接続されている。この払出制御基板３１０には遊技情報出力端子板３１２が接続されており、主制御基板３００から出力される遊技進行上の種々の情報が、払出制御基板３１０および遊技情報出力端子板３１２を介して、遊技店のホールコンピュータ等に出力されることとなる。

【0176】

また、払出制御基板３１０には、貯留部に貯留された遊技球を賞球として遊技者に払い出すための払出モータ３１４が接続されている。払出制御基板３１０は、主制御基板３００から送信された払出個数指定コマンドに基づいて払出モータ３１４を制御して所定の賞球を遊技者に払い出すように制御する。このとき、払い出された遊技球数が払出球計数スイッチ３１６ｓによって検出され、払い出すべき賞球が遊技者に払い出されたかが把握されるようになっている。

【0177】

また、払出制御基板３１０には、下皿１３４の満タン状態を検出する皿満タン検出スイッチ３１８ｓが接続されている。この皿満タン検出スイッチ３１８ｓは、賞球として払い出される遊技球を下皿１３４に導く通路に設けられており、遊技球検出信号が払出制御基板３１０に入力されるようになっている。

【0178】

そして、下皿１３４に所定量以上の遊技球が貯留されて満タン状態になると、下皿１３４に向かう通路内に遊技球が滞留し、皿満タン検出スイッチ３１８ｓから払出制御基板３１０に向けて、遊技球検出信号が連続的に入力される。払出制御基板３１０は、遊技球検出信号が所定時間連続して入力された場合に、下皿１３４が満タン状態であると判断し、皿満タンコマンドを主制御基板３００に送信する。一方、皿満タンコマンドを送信した後、遊技球検出信号の連続入力が途絶えた場合には、満タン状態が解除されたと判断し、皿満タン解除コマンドを主制御基板３００に送信する。

【0179】

また、払出制御基板３１０には、遊技球の発射制御を行う発射制御回路３２０が設けられている。払出制御基板３１０には、操作ハンドル１１２に設けられ、当該操作ハンドル１１２に遊技者が触れたことを検出するタッチセンサ１１２ｓと、操作ハンドル１１２の操作角度を検出する操作ボリューム１１２ａと、が接続されている。そして、タッチセンサ１１２ｓおよび操作ボリューム１１２ａから信号が入力されると、発射制御回路３２０において、遊技球発射装置に設けられた発射用ソレノイド１１２ｃを通電して遊技球を発射させる制御がなされる。なお、タッチセンサ１１２ｓ、操作ボリューム１１２ａ、発射用ソレノイド１１２ｃが、上記の発射装置１００Ｃに相当する。

【0180】

副制御基板３３０は、主に遊技中や待機中等の各演出を制御する。この副制御基板３３０は、サブＣＰＵ３３０ａ、サブＲＯＭ３３０ｂ、サブＲＡＭ３３０ｃ、ＲＴＣ（Real Time Clock）３３２を備えており、主制御基板３００に対して、当該主制御基板３００から副制御基板３３０への一方向に通信可能に接続されている。ＲＴＣ３３２は、現在の日時を計時する。サブＣＰＵ３３０ａは、ＲＴＣ３３２から取得した現在の日時を示す時刻信号、主制御基板３００から送信されたコマンドやタイマからの入力信号等に基づいて、サブＲＯＭ３３０ｂに格納されたプログラムを読み出して演算処理を行うとともに、演出を実行制御する。このとき、サブＲＡＭ３３０ｃは、サブＣＰＵ３３０ａの演算処理時におけるデータのワークエリアとして機能する。

【0181】

具体的には、副制御基板３３０では、サブＣＰＵ３３０ａ、サブＲＯＭ３３０ｂ、サブＲＡＭ３３０ｃが協働して、サブメイン３３４、画像制御部３３６、役物制御部３３８、照明制御部３４０、音声制御部３４２として機能する。サブメイン３３４は、各種入力コマンドに応じて、実行する演出の内容を決定したり、演出の実行を管理、統括したりする。画像制御部３３６は、上記演出表示部２００ａに画像を表示させる画像表示制御を行う。サブＲＯＭ３３０ｂには、演出表示部２００ａに表示される図柄や背景等の画像データが多数格納されており、画像制御部３３６が、画像データをサブＲＯＭ３３０ｂから不図示のＶＲＡＭに読み出して、演出表示部２００ａの画像表示を制御する。

【0182】

また、役物制御部３３８は演出役物装置２０２を可動制御し、照明制御部３４０は演出照明装置２０４を点灯制御し、音声制御部３４２は音声出力装置２０６からの音声出力制御を行う。

【0183】

さらに、副制御基板３３０では、演出操作装置２０８の押下ボタンが押下操作されたこと、および、回転操作部が回転操作されたことを検出する操作検出スイッチ２０８ｓから操作検出信号が入力された際に、所定の演出を実行制御する。

【0184】

なお、音声出力装置２０６が上記の音声出力装置１００Ｅに相当し、演出役物装置２０２が上記の演出役物装置１００Ｆに相当し、演出照明装置２０４が上記の演出照明装置１００Ｇに相当し、演出操作装置２０８、操作検出スイッチ２０８ｓが、上記の演出操作装置１００Ｈに相当する。

【0185】

なお、各基板には、不図示の電源基板が接続されており、電源基板を介して商用電源から各基板に電力供給がなされている。また、電源基板にはコンデンサからなるバックアップ電源が設けられている。

【0186】

次に、本実施形態の遊技機１００における遊技について、メインＲＯＭ３００ｂに記憶されている各種テーブルと併せて説明する。

【0187】

前述したように、本実施形態の遊技機１００は、特別遊技と普通遊技の２種類の遊技が並行して進行するものであり、これら両遊技を進行する際の遊技状態として、低確率遊技状態または高確率遊技状態のいずれかの遊技状態と、非時短遊技状態または時短遊技状態のいずれかの遊技状態と、が組み合わされたいずれかの遊技状態にて遊技が進行する。

【0188】

各遊技状態の詳細については後述するが、低確率遊技状態というのは、第１大入賞口１２６および第２大入賞口１２８が開放される大役遊技を実行する権利獲得の確率が低く設定された遊技状態であり、高確率遊技状態というのは、大役遊技を実行する権利獲得の確率が高く設定された遊技状態である。

【0189】

また、非時短遊技状態というのは、可動片１２２ｂが開状態になりにくく、第２始動口１２２に遊技球が入球しにくい遊技状態であり、時短遊技状態というのは、非時短遊技状態よりも可動片１２２ｂが開状態になりやすく、第２始動口１２２に遊技球が入球しやすい遊技状態である。なお、遊技機１００の初期状態は、低確率遊技状態および非時短遊技状態に設定され、この遊技状態を本実施形態では通常遊技状態と称する。

【0190】

遊技者が操作ハンドル１１２を操作して遊技領域１１６に遊技球を発射させるとともに、遊技領域１１６を流下する遊技球が第１始動口１２０または第２始動口１２２に入球すると、遊技者に遊技利益を付与するか否かの抽選（以下、「大役抽選」という）が行われる。この大役抽選において、大当たりに当選すると、第１大入賞口１２６、第２大入賞口１２８が開放されるとともに当該第１大入賞口１２６、第２大入賞口１２８への遊技球の入球が可能となる大役遊技が実行され、また、当該大役遊技の終了後の遊技状態が、上記のいずれかの遊技状態に設定される。以下では、大役抽選方法について説明する。

【0191】

なお、詳しくは後述するが、第１始動口１２０または第２始動口１２２に遊技球が入球すると、大役抽選に係る種々の乱数値（大当たり決定乱数、当たり図柄乱数、リーチグループ決定乱数、リーチモード決定乱数、変動パターン乱数）が取得されるとともに、これら各乱数値がメインＲＡＭ３００ｃの特図保留記憶領域に記憶される。以下では、第１始動口１２０に遊技球が入球して特図保留記憶領域に記憶された種々の乱数を総称して特１保留とよび、第２始動口１２２に遊技球が入球して特図保留記憶領域に記憶された種々の乱数を総称して特２保留とよぶ。

【0192】

メインＲＡＭ３００ｃの特図保留記憶領域は、第１特図保留記憶領域と第２特図保留記憶領域とを備えている。第１特図保留記憶領域および第２特図保留記憶領域は、それぞれ４つの記憶部（第１〜第４記憶部）を有している。そして、第１始動口１２０に遊技球が入球すると、特１保留を第１特図保留記憶領域の第１記憶部から順に記憶し、第２始動口１２２に遊技球が入球すると、特２保留を第２特図保留記憶領域の第１記憶部から順に記憶する。

【0193】

例えば、第１始動口１２０に遊技球が入球したとき、第１特図保留記憶領域の第１〜第４記憶部のいずれにも保留が記憶されていない場合には、第１記憶部に特１保留を記憶する。また、例えば、第１記憶部〜第３記憶部に特１保留が記憶されている状態で、第１始動口１２０に遊技球が入球した場合には、特１保留を第４記憶部に記憶する。また、第２始動口１２２に遊技球が入球した場合にも、上記と同様に、第２特図保留記憶領域の第１記憶部〜第４記憶部の中で、特２保留が記憶されていない、最も番号（序数）の小さい記憶部に特２保留が記憶される。

【0194】

ただし、第１特図保留記憶領域および第２特図保留記憶領域に記憶可能な特１保留数（Ｘ１）および特２保留数（Ｘ２）は、それぞれ４つに設定されている。したがって、例えば、第１始動口１２０に遊技球が入球したときに、第１特図保留記憶領域に既に４つの特１保留が記憶されている場合には、当該第１始動口１２０への遊技球の入球によって新たに特１保留が記憶されることはない。同様に、第２始動口１２２に遊技球が入球したときに、第２特図保留記憶領域に既に４つの特２保留が記憶されている場合には、当該第２始動口１２２への遊技球の入球によって新たに特２保留が記憶されることはない。

【0195】

図１５は、大当たり決定乱数判定テーブルを説明する図である。第１始動口１２０または第２始動口１２２に遊技球が入球すると、０〜６５５３５の範囲内から１つの大当たり決定乱数が取得される。そして、大役抽選を開始するとき、すなわち、大当たりの判定を行うときの遊技状態に応じて大当たり決定乱数判定テーブルが選択され、当該選択された大当たり決定乱数判定テーブルと取得された大当たり決定乱数とによって大役抽選が行われる。

【0196】

低確率遊技状態において、特１保留および特２保留について大役抽選を開始する場合には、図１５（ａ）に示すように、低確時大当たり決定乱数判定テーブルが参照される。この低確時大当たり決定乱数判定テーブルによれば、大当たり決定乱数が１０００１〜１０１６４であった場合に大当たりと判定し、その他の大当たり決定乱数であった場合にはハズレと判定する。したがって、この場合の大当たり確率は約１／３９９．６となる。

【0197】

また、高確率遊技状態において、特１保留および特２保留について大役抽選を開始する場合には、図１５（ｂ）に示すように、高確時大当たり決定乱数判定テーブルが参照される。この高確時大当たり決定乱数判定テーブルによれば、大当たり決定乱数が１０００１〜１０６１８であった場合に大当たりと判定し、その他の大当たり決定乱数であった場合にはハズレと判定する。したがって、この場合の大当たり確率は約１／１０６となる。このように、高確率遊技状態である場合には、低確率遊技状態である場合に比べて、大当たり確率が４倍となる。なお、低確率遊技状態において「大当たり」となる大当たり決定乱数（１０００１〜１０１６４）は、高確率遊技状態においても「大当たり」となる。

【0198】

図１６は、当たり図柄乱数判定テーブルを説明する図である。第１始動口１２０または第２始動口１２２に遊技球が入球すると、０〜９９の範囲内から１つの当たり図柄乱数が取得される。そして、上記の大役抽選により「大当たり」の判定結果が導出された場合に、取得している当たり図柄乱数と当たり図柄乱数判定テーブルとによって、特別図柄の種別が決定される。このとき、特１保留によって「大当たり」に当選した場合には、図１６（ａ）に示すように、特１用当たり図柄乱数判定テーブルが選択され、特２保留によって「大当たり」に当選した場合には、図１６（ｂ）に示すように、特２用当たり図柄乱数判定テーブルが選択される。以下では、当たり図柄乱数によって決定される特別図柄、すなわち、大当たりの判定結果が得られた場合に決定される特別図柄を大当たり図柄とよび、ハズレの判定結果が得られた場合に決定される特別図柄をハズレ図柄とよぶ。

【0199】

図１６（ａ）に示す特１用当たり図柄乱数判定テーブル、および、図１６（ｂ）に示す特２用当たり図柄乱数判定テーブルによれば、取得した当たり図柄乱数の値に応じて、図示のとおり、特別図柄の種別（大当たり図柄）が決定される。なお、ここでは、特１用当たり図柄乱数判定テーブル、および、特２用当たり図柄乱数判定テーブルにおいて、異なる大当たり図柄がそれぞれ異なる確率で決定されることとした。しかしながら、両テーブルにおいて同一の大当たり図柄が決定されるようにしてもよいし、保留種別を問わず、１の当たり図柄乱数判定テーブルを参照して特別図柄の種別（大当たり図柄）を決定してもよい。

【0200】

また、大役抽選結果が「ハズレ」であった場合に、当該抽選結果が特１保留によって導出されたときは、抽選を行うことなくハズレ図柄として特別図柄Ｘが決定され、当該抽選結果が特２保留によって導出されたときは、抽選を行うことなくハズレ図柄として特別図柄Ｙが決定される。つまり、当たり図柄乱数判定テーブルは、大役抽選結果が「大当たり」であった場合にのみ参照され、大役抽選結果が「ハズレ」であった場合に参照されることはない。

【0201】

図１７は、リーチグループ決定乱数判定テーブルを説明する図である。このリーチグループ決定乱数判定テーブルは複数設けられており、保留種別や保留数、さらには遊技状態等に応じて、予め設定されたテーブルが選択される。第１始動口１２０または第２始動口１２２に遊技球が入球すると、０〜１０００６の範囲内から１つのリーチグループ決定乱数が取得される。上記のように、大役抽選結果が導出されると、当該大役抽選結果を報知する変動演出パターンを決定する処理が行われる。本実施形態では、大役抽選結果が「ハズレ」であった場合に、変動演出パターンを決定するにあたって、まず、リーチグループ決定乱数とリーチグループ決定乱数判定テーブルとによってグループ種別が決定される。

【0202】

例えば、通常遊技状態に設定されているときに、特１保留に基づいて「ハズレ」の大役抽選結果が導出された場合において、大役抽選を行うときの特１保留数が０〜１個であれば、図１７（ａ）に示すように、リーチグループ決定乱数判定テーブル１が選択される。同様に、通常遊技状態に設定されているときに、特１保留に基づいて「ハズレ」の大役抽選結果が導出された場合において、大役抽選を行うときの特１保留数が２個であれば、図１７（ｂ）に示すように、リーチグループ決定乱数判定テーブル２が選択され、特１保留数が３個であれば、図１７（ｃ）に示すように、リーチグループ決定乱数判定テーブル３が選択される。なお、図１７において、グループ種別の欄に記載しているグループｘは、任意のグループ番号を示している。したがって、取得したリーチグループ決定乱数と、参照するリーチグループ決定乱数判定テーブルの種類とに応じて、グループ種別として種々のグループ番号が決定されることとなる。

【0203】

なお、ここでは、通常遊技状態において、特１保留に基づいて「ハズレ」の大役抽選結果が導出されたときに参照されるリーチグループ決定乱数判定テーブルについて説明したが、メインＲＯＭ３００ｂには、この他にも多数のリーチグループ決定乱数判定テーブルが記憶されている。

【0204】

また、大役抽選結果が「大当たり」であった場合には、変動演出パターンを決定するにあたってグループ種別を決定することはない。つまり、リーチグループ決定乱数判定テーブルは、大役抽選結果が「ハズレ」であった場合にのみ参照され、大役抽選結果が「大当たり」であった場合に参照されることはない。

【0205】

図１８は、リーチモード決定乱数判定テーブルを説明する図である。このリーチモード決定乱数判定テーブルは、大役抽選結果が「ハズレ」であった場合に選択されるハズレ時リーチモード決定乱数判定テーブルと、大役抽選結果が「大当たり」であった場合に選択される大当たり時リーチモード決定乱数判定テーブルとに大別される。なお、ハズレ時リーチモード決定乱数判定テーブルは、上記のように決定されたグループ種別ごとに設けられており、大当たり時リーチモード決定乱数判定テーブルは、保留種別ごとに設けられている。また、各リーチモード決定乱数判定テーブルは、遊技状態や図柄の種別ごとにも設けられている。ここでは、所定の遊技状態および図柄種別において参照されるグループｘ用ハズレ時リーチモード決定乱数判定テーブルの一例を図１８（ａ）に示し、特１用大当たり時リーチモード決定乱数判定テーブルの一例を図１８（ｂ）に示し、特２用大当たり時リーチモード決定乱数判定テーブルの一例を図１８（ｃ）に示す。

【0206】

第１始動口１２０または第２始動口１２２に遊技球が入球すると、０〜２５０の範囲内から１つのリーチモード決定乱数が取得される。そして、上記の大役抽選の結果が「ハズレ」であった場合には、図１８（ａ）に示すように、上記のグループ種別の抽選により決定されたグループ種別に対応するハズレ時リーチモード決定乱数判定テーブルが選択され、選択されたハズレ時リーチモード決定乱数判定テーブルとリーチモード決定乱数とに基づいて、変動モード番号が決定される。また、上記の大役抽選の結果が「大当たり」であった場合には、図１８（ｂ）、（ｃ）に示すように、読み出された保留種別に対応する大当たり時リーチモード決定乱数判定テーブルが選択され、選択された大当たり時リーチモード決定乱数判定テーブルとリーチモード決定乱数とに基づいて、変動モード番号が決定される。

【0207】

また、各リーチモード決定乱数判定テーブルにおいては、リーチモード決定乱数に、変動モード番号とともに、後述する変動パターン乱数判定テーブルが対応付けられており、変動モード番号が決定されるのと同時に、変動パターン乱数判定テーブルが決定される。なお、図１８において、変動パターン乱数判定テーブルの欄に記載しているテーブルｘは、任意のテーブル番号を示している。したがって、取得したリーチモード決定乱数と、参照するリーチモード決定乱数判定テーブルの種類とに応じて、変動モード番号と、変動パターン乱数判定テーブルのテーブル番号とが決定されることとなる。また、本実施形態において、変動モード番号および後述する変動パターン番号は、１６進数で設定されている。以下において、１６進数を示す場合には「Ｈ」を付するが、図１８〜図２０に○○Ｈと記載しているのは、１６進数で示される任意の値を示すものである。

【0208】

以上のように、大役抽選結果が「ハズレ」であった場合には、まず、図１７に示すリーチグループ決定乱数判定テーブルとリーチグループ決定乱数とによってグループ種別が決定される。そして、決定されたグループ種別と遊技状態に応じ、図１８に示すハズレ時リーチモード決定乱数判定テーブルとリーチモード決定乱数とによって、変動モード番号および変動パターン乱数判定テーブルが決定される。

【0209】

一方、大役抽選結果が「大当たり」であった場合には、決定された大当たり図柄（特別図柄の種別）、大当たり当選時の遊技状態等に応じ、図１８に示す大当たり時リーチモード決定乱数判定テーブルとリーチモード決定乱数とによって、変動モード番号、変動パターン乱数判定テーブルが決定されることとなる。

【0210】

図１９は、変動パターン乱数判定テーブルを説明する図である。ここでは、所定のテーブル番号ｘの変動パターン乱数判定テーブルｘを示すが、変動パターン乱数判定テーブルは、この他にも、テーブル番号ごとに多数設けられている。

【0211】

第１始動口１２０または第２始動口１２２に遊技球が入球すると、０〜２３８の範囲内から１つの変動パターン乱数が取得される。そして、上記の変動モード番号と同時に決定された変動パターン乱数判定テーブルと、取得した変動パターン乱数とに基づいて、図示のように変動パターン番号が決定される。

【0212】

このように、大役抽選が行われると、大役抽選結果、決定された図柄種別、遊技状態、保留数、保留種別等に応じて、変動モード番号、変動パターン番号が決定される。これら変動モード番号、変動パターン番号は、変動演出パターンを特定するものであり、そのそれぞれに、変動演出の態様および時間が対応付けられている。

【0213】

図２０は、変動時間決定テーブルを説明する図である。上記のように、変動モード番号が決定されると、図２０（ａ）に示す変動時間１決定テーブルにしたがって変動時間１が決定される。この変動時間１決定テーブルによれば、変動モード番号ごとに変動時間１が対応付けられており、決定された変動モード番号に応じて、対応する変動時間１が決定される。

【0214】

また、上記のように、変動パターン番号が決定されると、図２０（ｂ）に示す変動時間２決定テーブルにしたがって変動時間２が決定される。この変動時間２決定テーブルによれば、変動パターン番号ごとに変動時間２が対応付けられており、決定された変動パターン番号に応じて、対応する変動時間２が決定される。このようにして決定された変動時間１、２の合計時間が、大役抽選結果を報知する変動演出の時間、すなわち、変動時間となる。

【0215】

以上のようにして変動モード番号が決定されると、当該決定された変動モード番号に対応する変動モードコマンドが副制御基板３３０に送信され、変動パターン番号が決定されると、当該決定された変動パターン番号に対応する変動パターンコマンドが副制御基板３３０に送信される。副制御基板３３０においては、受信した変動モードコマンドに基づいて、主に変動演出の前半の態様が決定され、受信した変動パターンコマンドに基づいて、主に変動演出の後半の態様が決定されることとなるが、その詳細については後述する。

【0216】

図２１は、特別電動役物作動ラムセットテーブルを説明する図である。この特別電動役物作動ラムセットテーブルは、大役遊技を制御するための各種データが記憶されたものであり、大役遊技中は、この特別電動役物作動ラムセットテーブルを参照して、第１大入賞口ソレノイド１２６ｃ、第２大入賞口ソレノイド１２８ｃが通電制御される。なお、実際は、特別電動役物作動ラムセットテーブルは、大当たり図柄の種別ごとに複数設けられており、決定された大当たり図柄の種別に応じて、対応するテーブルが大役遊技の開始時にセットされるが、ここでは、説明の都合上、１つのテーブルに全ての大当たり図柄の制御データを示す。

【0217】

特別図柄Ａ〜Ｃが決定されると、図２１に示すように、特別電動役物作動ラムセットテーブルを参照して大役遊技が実行される。大役遊技は、大入賞口が所定回数開閉される複数回のラウンド遊技で構成される。この特別電動役物作動ラムセットテーブルによれば、オープニング時間（最初のラウンド遊技が開始されるまでの待機時間）、特別電動役物最大作動回数（１回の大役遊技中に実行されるラウンド遊技の回数）、特別電動役物開閉切替回数（１ラウンド中の大入賞口の開放回数）、ソレノイド通電時間（大入賞口の開放回数ごとの大入賞口の通電時間、すなわち、１回の大入賞口の開放時間）、規定数（１回のラウンド遊技における大入賞口への最大入賞可能数）、大入賞口閉鎖有効時間（ラウンド遊技間の大入賞口の閉鎖時間、すなわち、インターバル時間）、エンディング時間（最後のラウンド遊技が終了してから、通常の特別遊技（後述する特別図柄の変動表示）が再開されるまでの待機時間）が、制御データとして、特別図柄の種別ごとに、図示のように予め記憶されている。

【0218】

なお、大当たり図柄である特別図柄Ａ、Ｂが決定された場合には、いずれも６回のラウンド遊技で構成される大役遊技が実行される。各大役遊技においては、１〜２回目のラウンド遊技は第２大入賞口１２８が開放され、３〜６回目のラウンド遊技は第１大入賞口１２６が開放される。そして、特別図柄Ａ、Ｂが決定された場合には、３〜６回目のラウンド遊技において、第１大入賞口１２６が最大で２９．０秒×１回開放される点で共通する。しかしながら、特別図柄Ａが決定された場合には、１〜２回目のラウンド遊技において、第２大入賞口１２８が最大で０．１秒×１回しか開放されないのに対して、特別図柄Ｂが決定された場合には、１回目のラウンド遊技において、第２大入賞口１２８が最大で０．１秒×１回開放され、２回目のラウンド遊技において、第２大入賞口１２８が最大で０．１秒×１回、最大で２８．９秒×１回の合計２回開放される。

【0219】

また、特別図柄Ｃが決定された場合には、１〜２回目のラウンド遊技は第２大入賞口１２８が開放され、３〜１５回目のラウンド遊技は第１大入賞口１２６が開放される。そして、特別図柄Ｃが決定された場合には、１回目のラウンド遊技において、第２大入賞口１２８が最大で０．１秒×１回開放され、２回目のラウンド遊技において、第２大入賞口１２８が最大で０．１秒×１回、最大で２８．９秒×１回の合計２回開放され、３〜１５回目のラウンド遊技において、第１大入賞口１２６が最大で２９．０秒×１回開放される。

【0220】

このことからも明らかなように、特別図柄Ａが決定された場合には、実質的に約４回のラウンド遊技分の賞球を獲得することができ、特別図柄Ｂが決定された場合には、実質的に約５回のラウンド遊技分の賞球を獲得することができ、特別図柄Ｃが決定された場合には、実質的に約１４回のラウンド遊技分の賞球を獲得することができる。

【0221】

図２２は、大役遊技の終了後の遊技状態を設定するための遊技状態設定テーブルを説明する図である。本実施形態においては、大役遊技が実行された場合、当該大役遊技中における特定領域１４０ｂへの遊技球の進入可否に応じて大役遊技の終了後の遊技状態が設定される。

【0222】

この遊技状態設定テーブルによれば、決定された大当たり図柄の種別を問わず、大役遊技中に特定領域１４０ｂに遊技球が進入した場合には、高確率遊技状態に設定されるとともに、高確率遊技状態の継続回数（以下、「高確回数」という）は１７０回に設定される。これは、高確率遊技状態が、大役抽選結果が１７０回確定するまで継続することを意味している。ただし、上記した高確回数は１の高確率遊技状態における最大継続回数を示すものであり、上記の継続回数に到達するまでの間に大当たりに当選した場合には、再度、高確回数の設定が行われることとなる。したがって、大役遊技の終了後に高確率遊技状態に設定された場合に、当該高確率遊技状態において大当たりの抽選結果が導出されることなく、大当たり以外の抽選結果が１７０回導出されると、低確率遊技状態に遊技状態が変更されることとなる。

【0223】

また、大役遊技中に特定領域１４０ｂに遊技球が進入した場合には、大役遊技の終了後に時短遊技状態に設定されるとともに、時短遊技状態の継続回数（以下、「時短回数」という）は１７０回に設定される。これは、時短遊技状態が、大役抽選結果が１７０回確定するまで継続することを意味している。ただし、上記した時短回数は１の時短遊技状態における最大継続回数を示すものであり、上記の継続回数に到達するまでの間に大当たりに当選した場合には、再度、時短回数の設定が行われることとなる。

【0224】

一方、大役遊技中に特定領域１４０ｂに遊技球が進入しなかった場合には、高確率遊技状態および非時短遊技状態に設定される。

【0225】

図２３は、２回目のラウンド遊技における第２大入賞口１２８の開放態様および可動部材１４２による特定領域１４０ｂの開閉態様を説明する図である。この図に示すように、可動部材１４２は、第２大入賞口１２８の開放と同時に、特定領域１４０ｂを一瞬（０．１秒程度）開放した後、しばらくの間（例えば、３．５秒程度）、特定領域１４０ｂを閉鎖状態に維持し、その後、再び特定領域１４０ｂを開放した状態に維持する。そして、特別図柄Ａが決定されて大役遊技が実行された場合には、当該大役遊技の開始時に０．１秒のみ第２大入賞口１２８が開放される。この間に、仮に第２大入賞口１２８に遊技球が入球したとしても、当該遊技球が特定領域１４０ｂに到達するまでには所定の時間を要する。そのため、第２大入賞口１２８に入球した遊技球が特定領域１４０ｂに到達したときには、必ず、特定領域１４０ｂが閉鎖されており、その結果、特別図柄Ａが決定されて大役遊技が実行された場合に、特定領域１４０ｂに遊技球が進入することはない。

【0226】

なお、遊技球が第２大入賞口１２８に噛みこんでしまったり、あるいは、何らかの理由で第２大入賞口１２８内に長時間に亘って遊技球が滞留してしまったりする等、不測の事態が生じた場合には、特別図柄Ａが決定された場合であっても、大役遊技中に特定領域１４０ｂに遊技球が進入する可能性がある。したがって、本明細書においては、理解を容易にするために、「必ず」、「確実に」という文言を用いて説明しているが、これは、遊技機１００の状態が、遊技を進行するにあたって適切な状態に置かれており、かつ、不測の事態が生じていないことを前提とするものであり、物理的な１００％を意味するものではない。

【0227】

これに対して、特別図柄Ｂ、Ｃが決定されて大役遊技が実行された場合には、第２大入賞口１２８が最長で２８．９秒開放される。したがって、第２大入賞口１２８の開放と同時に第２大入賞口１２８に入球した１〜２個程度の遊技球は、特定領域１４０ｂを通過することができない可能性はあるが、その後に第２大入賞口１２８に入球した遊技球は、確実に特定領域１４０ｂを通過することができる。

【0228】

つまり、特別図柄Ｂ、Ｃが決定されて大役遊技が実行された場合には、第２大入賞口１２８に遊技球を入球させる限り、確実に、大役遊技の終了後に高確率遊技状態に設定されることとなるが、特別図柄Ａが決定されて大役遊技が実行された場合には、大役遊技の終了後に、必ず、低確率遊技状態に設定されることとなる。

【0229】

ここで、図１６で説明したとおり、第２始動口１２２に遊技球が入球して大当たりに当選した場合には、特別図柄Ｃが決定されるため、大当たりに当選すれば、必ず、大役遊技の終了後に高確率遊技状態に設定されることとなる。これに対して、第１始動口１２０に遊技球が入球して大当たりに当選した場合には、特別図柄Ａ、Ｂのいずれかが決定されるため、大当たりに当選した場合に、５０％の確率で、大役遊技の終了後に低確率遊技状態に設定されることとなる。

【0230】

つまり、特定領域１４０ｂへの遊技球の進入が可能な大役遊技を第１大役遊技とし、特定領域１４０ｂへの遊技球の進入が不可能、もしくは、第１大役遊技よりも特定領域１４０ｂへの遊技球の進入が困難な大役遊技を第２大役遊技とする。この場合、第２始動口１２２への遊技球の入球によって取得された乱数に基づいて決定され得る大当たり図柄には、第１大役遊技の実行が対応付けられており、第１始動口１２０への遊技球の入球によって取得された乱数に基づいて決定され得る大当たり図柄には、第２大役遊技の実行が対応付けられた大当たり図柄が少なくとも含まれていることとなる。

【0231】

図２４は、当たり決定乱数判定テーブルを説明する図である。遊技領域１１６を流下する遊技球がゲート１２４を通過すると、第２始動口１２２の可動片１２２ｂを通電制御するか否かが対応付けられた普通図柄の判定処理（以下、「普図抽選」という）が行われる。

【0232】

なお、詳しくは後述するが、遊技球がゲート１２４を通過すると、０〜９９の範囲内から１つの当たり決定乱数が取得されるとともに、この乱数値がメインＲＡＭ３００ｃの普図保留記憶領域に４つを上限として記憶される。つまり、普図保留記憶領域は、当たり決定乱数をセーブする４つの記憶部を備えている。したがって、普図保留記憶領域の４つの記憶部全てに当たり決定乱数が記憶された状態で、遊技球がゲート１２４を通過した場合には、当該遊技球の通過に基づいて当たり決定乱数が記憶されることはない。以下では、ゲート１２４を遊技球が通過して普図保留記憶領域に記憶された当たり決定乱数を普図保留とよぶ。

【0233】

非時短遊技状態において普図抽選を開始する場合には、図２４（ａ）に示すように、非時短遊技状態用当たり決定乱数判定テーブルが参照される。この非時短遊技状態用当たり決定乱数判定テーブルによれば、当たり決定乱数が０であった場合に、普通図柄の種別として当たり図柄が決定され、当たり決定乱数が１〜９９であった場合に、普通図柄の種別としてハズレ図柄が決定される。したがって、非時短遊技状態において当たり図柄が決定される確率、すなわち、当選確率は１／１００となる。詳しくは後述するが、この普図抽選において当たり図柄が決定されると、第２始動口１２２の可動片１２２ｂが開状態に制御され、ハズレ図柄が決定された場合には、第２始動口１２２の可動片１２２ｂが閉状態に維持される。

【0234】

また、時短遊技状態において普図抽選を開始する場合には、図２４（ｂ）に示すように、時短遊技状態用当たり決定乱数判定テーブルが参照される。この時短遊技状態用当たり決定乱数判定テーブルによれば、当たり決定乱数が０〜９８であった場合に、普通図柄の種別として当たり図柄が決定され、当たり決定乱数が９９であった場合に、普通図柄の種別としてハズレ図柄が決定される。したがって、時短遊技状態において当たり図柄が決定される確率、すなわち、当選確率は９９／１００となる。

【0235】

図２５（ａ）は、普通図柄変動時間データテーブルを説明する図であり、図２５（ｂ）は、開閉制御パターンテーブルを説明する図である。上記のように、普図抽選が行われると、普通図柄の変動時間が決定される。普通図柄変動時間データテーブルは、普図抽選によって当たり図柄もしくはハズレ図柄が決定されたときに、当該普通図柄の変動時間を決定する際に参照されるものである。この普通図柄変動時間データテーブルによれば、遊技状態が非時短遊技状態に設定されている場合には変動時間が１０秒に決定され、遊技状態が時短遊技状態に設定されている場合には変動時間が１秒に決定される。このようにして変動時間が決定されると、当該決定された時間にわたって普通図柄表示器１６８が変動表示（点滅表示）される。そして、当たり図柄が決定された場合には普通図柄表示器１６８が点灯し、ハズレ図柄が決定された場合には普通図柄表示器１６８が消灯する。

【0236】

そして、普図抽選によって当たり図柄が決定されるとともに、普通図柄表示器１６８が点灯した場合には、第２始動口１２２の可動片１２２ｂが、図２５（ｂ）に示すように、開閉制御パターンテーブルを参照して通電制御される。なお、実際は、開閉制御パターンテーブルは、遊技状態ごとに設けられており、普通図柄が決定されたときの遊技状態に応じて、対応するテーブルが普通電動役物ソレノイド１２２ｃの通電開始時にセットされるが、ここでは、説明の都合上、１つのテーブルに各遊技状態に対応する制御データを示す。

【0237】

当たり図柄が決定されると、図２５（ｂ）に示すように、開閉制御パターンテーブルを参照して第２始動口１２２が開閉制御される。この開閉制御パターンテーブルによれば、普電開放前時間（第２始動口１２２の開放が開始されるまでの待機時間）、普通電動役物最大開閉切替回数（第２始動口１２２の開放回数）、ソレノイド通電時間（第２始動口１２２の開放回数ごとの普通電動役物ソレノイド１２２ｃの通電時間、すなわち、１回の第２始動口１２２の開放時間）、規定数（第２始動口１２２の全開放中における第２始動口１２２への最大入賞可能数）、普電閉鎖有効時間（第２始動口１２２の各開放間の閉鎖時間、すなわち、休止時間）、普電有効状態時間（第２始動口１２２の最後の開放終了からの待機時間）、普電終了ウェイト時間（普電有効状態時間の経過後、後述する普通図柄の変動表示が再開されるまでの待機時間）が、第２始動口１２２の制御データとして、遊技状態ごとに、図示のように予め記憶されている。

【0238】

このように、非時短遊技状態および時短遊技状態には、それぞれ、第２始動口１２２を開閉するための開閉制御条件が、遊技進行条件として対応付けられており、時短遊技状態においては、非時短遊技状態よりも第２始動口１２２に遊技球が入球しやすくなる。つまり、時短遊技状態においては、ゲート１２４を遊技球が通過する限りにおいて、次々と普図抽選がなされるとともに、第２始動口１２２が頻繁に開放状態となるため、遊技者は遊技球の費消を低減しながら、大役抽選を行うことが可能となる。

【0239】

なお、第２始動口１２２の開閉条件は、普通図柄の当選確率、普通図柄の変動表示の時間、第２始動口１２２の開放時間の３つの要素を規定するものである。そして、本実施形態では、この３つの要素のうち２つの要素において、非時短遊技状態よりも時短遊技状態の方を有利に設定することで、時短遊技状態の方が、非時短遊技状態よりも、第２始動口１２２に遊技球が入球しやすくなるように設定した。しかしながら、上記３つの要素のうち、１つまたは３つの要素について、時短遊技状態の方が、非時短遊技状態よりも有利に設定してもよい。いずれにしても、時短遊技状態の方が非時短遊技状態に比べて、少なくとも１つの要素について有利となることで、総合的に時短遊技状態の方が、非時短遊技状態よりも第２始動口１２２に遊技球が容易に入球するようにすればよい。つまり、遊技状態が非時短遊技状態に設定されている場合に、第１の条件にしたがって可動片１２２ｂが開閉制御され、遊技状態が時短遊技状態に設定されている場合に、第１の条件よりも開状態になりやすい第２の条件にしたがって可動片１２２ｂが開閉制御されればよい。

【0240】

次に、遊技機１００における遊技の進行に伴う主制御基板３００の主な処理について、フローチャートを用いて説明する。

【0241】

（主制御基板３００のＣＰＵ初期化処理）
図２６は、主制御基板３００におけるＣＰＵ初期化処理（Ｓ１００）を説明するフローチャートである。

【0242】

電源基板より電源が供給されると、メインＣＰＵ３００ａにシステムリセットが発生し、メインＣＰＵ３００ａは、以下のＣＰＵ初期化処理（Ｓ１００）を行う。

【0243】

（ステップＳ１００−１）
メインＣＰＵ３００ａは、電源投入に応じて、初期設定処理として、メインＲＯＭ３００ｂから起動プログラムを読み込むとともに、各種処理を実行するために必要な設定処理を行う。

【0244】

（ステップＳ１００−３）
メインＣＰＵ３００ａは、タイマカウンタにウェイト処理時間を設定する。

【0245】

（ステップＳ１００−５）
メインＣＰＵ３００ａは、電源断予告信号を検出しているかを判定する。なお、主制御基板３００には、電源断検知回路が設けられており、電源電圧が所定値以下になると、電源断検知回路から電源断予告信号が出力される。電源断予告信号を検出している場合には、上記ステップＳ１００−３に処理を移し、電源断予告信号を検出していない場合には、ステップＳ１００−７に処理を移す。

【0246】

（ステップＳ１００−７）
メインＣＰＵ３００ａは、上記ステップＳ１００−３で設定したウェイト時間が経過したか否かを判定する。その結果、ウェイト時間が経過したと判定した場合にはステップＳ１００−９に処理を移し、ウェイト時間は経過していないと判定した場合には上記ステップＳ１００−５に処理を移す。

【0247】

（ステップＳ１００−９）
メインＣＰＵ３００ａは、メインＲＡＭ３００ｃへのアクセスを許可するために必要な処理を実行する。

【0248】

（ステップＳ１００−１１）
メインＣＰＵ３００ａは、ＲＡＭクリア信号がオンしているか否かを判定する。なお、遊技盤１０８の背面には不図示のＲＡＭクリアボタンが設けられており、このＲＡＭクリアボタンが押圧操作されると、ＲＡＭクリア検出スイッチがＲＡＭクリアボタンの押圧操作を検出して、主制御基板３００にＲＡＭクリア信号が出力される。ここでは、ＲＡＭクリアボタンが押圧操作された状態で電源が投入された場合に、ＲＡＭクリア信号がオンしていると判定される。そして、ＲＡＭクリア信号がオンしていると判定した場合にはステップＳ１００−１３に処理を移し、ＲＡＭクリア信号はオンしていないと判定した場合にはステップＳ１００−１９に処理を移す。

【0249】

（ステップＳ１００−１３）
メインＣＰＵ３００ａは、メインＲＡＭ３００ｃのうち、電源投入時（メインＲＡＭ３００ｃをクリアするリセット時）にクリアすべきクリア対象のデータをクリアする初期化処理を行う。

【0250】

（ステップＳ１００−１５）
メインＣＰＵ３００ａは、メインＲＡＭ３００ｃがクリアされたことを副制御基板３３０に伝達するためのサブコマンド（ＲＡＭクリア指定コマンド）の送信処理を行う。

【0251】

（ステップＳ１００−１７）
メインＣＰＵ３００ａは、メインＲＡＭ３００ｃがクリアされたことを払出制御基板３１０に伝達するための払出コマンド（ＲＡＭクリア指定コマンド）の送信処理を行う。

【0252】

（ステップＳ１００−１９）
メインＣＰＵ３００ａは、チェックサムを算出するために必要な処理を実行する。

【0253】

（ステップＳ１００−２１）
メインＣＰＵ３００ａは、上記ステップＳ１００−１９で算出したチェックサムが、電源断時に保存されたチェックサムと不一致であるかを判定する。その結果、両者が不一致であると判定した場合にはステップＳ１００−１３に処理を移し、両者が不一致ではない（一致する）と判定した場合にはステップＳ１００−２３に処理を移す。

【0254】

（ステップＳ１００−２３）
メインＣＰＵ３００ａは、メインＲＡＭ３００ｃのうち、電源復帰時（メインＲＡＭ３００ｃをクリアせずに、電源断前のデータを維持するとき）にクリアすべきクリア対象のデータをクリアする初期化処理を行う。

【0255】

（ステップＳ１００−２５）
メインＣＰＵ３００ａは、電源断から復帰したことを副制御基板３３０に伝達するためのサブコマンド（電源復帰指定コマンド）の送信処理を行う。

【0256】

（ステップＳ１００−２７）
メインＣＰＵ３００ａは、電源断から復帰したことを払出制御基板３１０に伝達するための払出コマンド（電源復帰指定コマンド）の送信処理を行う。

【0257】

（ステップＳ１００−２９）
メインＣＰＵ３００ａは、特別図柄の種別を示す電源投入時特図図柄種別指定コマンド、特１保留数（Ｘ１）を示す特１保留指定コマンド、特２保留数（Ｘ２）を示す特２保留指定コマンド、記憶されている特１保留および特２保留の入賞順序を示す特別図柄入賞順序コマンドを送信するための電源投入時サブコマンドセット処理を実行する。

【0258】

（ステップＳ１００−３１）
メインＣＰＵ３００ａは、タイマ割込みの周期を設定する。

【0259】

（ステップＳ１００−３３）
メインＣＰＵ３００ａは、割込みを禁止するための処理を行う。

【0260】

（ステップＳ１００−３５）
メインＣＰＵ３００ａは、当たり図柄乱数用初期値更新乱数を更新する。なお、当たり図柄乱数用初期値更新乱数は、当たり図柄乱数の初期値および終了値を決定するためのものである。つまり、後述する当たり図柄乱数の更新処理によって当たり図柄乱数が、当たり図柄乱数用初期値更新乱数から、当該当たり図柄乱数用初期値更新乱数−１まで１周すると、当たり図柄乱数は、そのときの当たり図柄乱数用初期値更新乱数に更新されることとなる。

【0261】

（ステップＳ１００−３７）
メインＣＰＵ３００ａは、払出制御基板３１０から受信した受信データ（主コマンド）を解析し、受信データに応じた種々の処理を実行する。

【0262】

（ステップＳ１００−３９）
メインＣＰＵ３００ａは、送信バッファに格納されているサブコマンドを副制御基板３３０に送信するための処理を行う。

【0263】

（ステップＳ１００−４１）
メインＣＰＵ３００ａは、割込みを許可するための処理を行う。

【0264】

（ステップＳ１００−４３）
メインＣＰＵ３００ａは、リーチグループ決定乱数、リーチモード決定乱数、変動パターン乱数を更新し、以後、上記ステップＳ１００−３３から処理を繰り返す。なお、以下では、変動演出パターンを決定するためのリーチグループ決定乱数、リーチモード決定乱数、変動パターン乱数を総称して変動演出用乱数と呼ぶ。

【0265】

次に、主制御基板３００における割込み処理について説明する。ここでは、電源断時退避処理（ＸＩＮＴ割込み処理）およびタイマ割込み処理について説明する。

【0266】

（主制御基板３００の電源断時退避処理（ＸＩＮＴ割込み処理））
図２７は、主制御基板３００における電源断時退避処理（ＸＩＮＴ割込み処理）を説明するフローチャートである。メインＣＰＵ３００ａは、電源断検知回路を監視しており、電源電圧が所定値以下になると、ＣＰＵ初期化処理に割り込んで電源断時退避処理を実行する。

【0267】

（ステップＳ３００−１）
電源断予告信号が入力されると、メインＣＰＵ３００ａは、レジスタを退避する。

【0268】

（ステップＳ３００−３）
メインＣＰＵ３００ａは、電源断予告信号をチェックする。

【0269】

（ステップＳ３００−５）
メインＣＰＵ３００ａは、電源断予告信号を検出しているかを判定する。その結果、電源断予告信号を検出していると判定した場合にはステップＳ３００−１１に処理を移し、電源断予告信号を検出していないと判定した場合にはステップＳ３００−７に処理を移す。

【0270】

（ステップＳ３００−７）
メインＣＰＵ３００ａは、レジスタを復帰させる。

【0271】

（ステップＳ３００−９）
メインＣＰＵ３００ａは、割込みを許可するための処理を行い、当該電源断時退避処理を終了する。

【0272】

（ステップＳ３００−１１）
メインＣＰＵ３００ａは、出力ポートの出力を停止する出力ポートクリア処理を実行する。

【0273】

（ステップＳ３００−１３）
メインＣＰＵ３００ａは、チェックサムを算出して保存するチェックサム設定処理を実行する。

【0274】

（ステップＳ３００−１５）
メインＣＰＵ３００ａは、メインＲＡＭ３００ｃへのアクセスを禁止するために必要なＲＡＭプロテクト設定処理を実行する。

【0275】

（ステップＳ３００−１７）
メインＣＰＵ３００ａは、電源断発生監視時間を設定すべく、ループカウンタのカウンタ値に所定の電源断検出信号検出回数をセットする。

【0276】

（ステップＳ３００−１９）
メインＣＰＵ３００ａは、電源断予告信号をチェックする。

【0277】

（ステップＳ３００−２１）
メインＣＰＵ３００ａは、電源断予告信号を検出しているかを判定する。その結果、電源断予告信号を検出していると判定した場合にはステップＳ３００−１７に処理を移し、電源断予告信号を検出していないと判定した場合にはステップＳ３００−２３に処理を移す。

【0278】

（ステップＳ３００−２３）
メインＣＰＵ３００ａは、上記ステップＳ３００−１７でセットしたループカウンタの値を１減算する。

【0279】

（ステップＳ３００−２５）
メインＣＰＵ３００ａは、ループカウンタのカウンタ値が０でないかを判定する。その結果、カウンタ値が０ではないと判定した場合にはステップＳ３００−１９に処理を移し、カウンタ値が０であると判定した場合には上記したＣＰＵ初期化処理（ステップＳ１００）に移行する。

【0280】

なお、実際に電源断が生じた場合には、ステップＳ３００−１７〜ステップＳ３００−２５をループしている間に遊技機１００の稼働が停止する。

【0281】

（主制御基板３００のタイマ割込み処理）
図２８は、主制御基板３００におけるタイマ割込み処理を説明するフローチャートである。主制御基板３００には、所定の周期（本実施形態では４ミリ秒、以下「４ｍｓ」という）毎にクロックパルスを発生させるリセット用クロックパルス発生回路が設けられている。そして、リセット用クロックパルス発生回路によって、クロックパルスが発生すると、ＣＰＵ初期化処理（ステップＳ１００）に割り込んで、以下のタイマ割込み処理が実行される。

【0282】

（ステップＳ４００−１）
メインＣＰＵ３００ａは、レジスタを退避する。

【0283】

（ステップＳ４００−３）
メインＣＰＵ３００ａは、割込みを許可するための処理を行う。

【0284】

（ステップＳ４００−５）
メインＣＰＵ３００ａは、コモン出力バッファにセットされたコモンデータを出力ポートに出力し、第１特別図柄表示器１６０、第２特別図柄表示器１６２、第１特別図柄保留表示器１６４、第２特別図柄保留表示器１６６、普通図柄表示器１６８、普通図柄保留表示器１７０、右打ち報知表示器１７２を点灯制御するダイナミックポート出力処理を実行する。

【0285】

（ステップＳ４００−７）
メインＣＰＵ３００ａは、各種の入力ポート情報を読み込み、最新のスイッチ状態を正確に取得するためのポート入力処理を実行する。

【0286】

（ステップＳ４００−９）
メインＣＰＵ３００ａは、各種タイマカウンタを更新するタイマ更新処理を行う。ここで、各種タイマカウンタは、特に断る場合を除き、当該主制御基板３００のタイマ割込み処理の度に減算され、０になると減算を停止する。

【0287】

（ステップＳ４００−１１）
メインＣＰＵ３００ａは、上記ステップＳ１００−３５と同様、当たり図柄乱数用初期値更新乱数の更新処理を実行する。

【0288】

（ステップＳ４００−１３）
メインＣＰＵ３００ａは、当たり図柄乱数を更新する処理を行う。具体的には、乱数カウンタを１加算して更新し、加算した結果が乱数範囲の最大値を超えた場合には、乱数カウンタを０に戻し、乱数カウンタが１周した場合には、その時の当たり図柄乱数用初期値更新乱数の値から乱数を更新する。

【0289】

なお、詳しい説明は省略するが、本実施形態では、大当たり決定乱数および当たり決定乱数は、主制御基板３００に内蔵されたハードウェア乱数生成部によって更新されるハードウェア乱数を用いている。ハードウェア乱数生成部は、大当たり決定乱数および当たり決定乱数を、いずれも一定の規則にしたがって更新し、乱数列が一巡するごとに自動的に乱数列を変更するとともに、システムリセット毎にスタート値を変更している。

【0290】

（ステップＳ５００）
メインＣＰＵ３００ａは、第１始動口検出スイッチ１２０ｓ、第２始動口検出スイッチ１２２ｓ、ゲート検出スイッチ１２４ｓ、第１大入賞口検出スイッチ１２６ｓ、第２大入賞口検出スイッチ１２８ｓ、特定領域検出スイッチ１４０ｓから信号の入力があったか否か判定するスイッチ管理処理を実行する。なお、このスイッチ管理処理の詳細については後述する。

【0291】

（ステップＳ６００）
メインＣＰＵ３００ａは、上記の特別遊技を進行制御するための特別遊技管理処理を実行する。なお、この特別遊技管理処理の詳細については後述する。

【0292】

（ステップＳ７００）
メインＣＰＵ３００ａは、上記の普通遊技を進行制御するための普通遊技管理処理を実行する。なお、この普通遊技管理処理の詳細については後述する。

【0293】

（ステップＳ４００−１５）
メインＣＰＵ３００ａは、各種エラーの判定およびエラー判定結果に応じた設定を行うためのエラー管理処理を実行する。

【0294】

（ステップＳ４００−１７）
メインＣＰＵ３００ａは、一般入賞口検出スイッチ１１８ｓ、第１始動口検出スイッチ１２０ｓ、第２始動口検出スイッチ１２２ｓ、第１大入賞口検出スイッチ１２６ｓ、第２大入賞口検出スイッチ１２８ｓのチェックを行い、該当する賞球制御用のカウンタ等を加算するための入賞口スイッチ処理を実行する。

【0295】

（ステップＳ４００−１９）
メインＣＰＵ３００ａは、上記ステップＳ４００−１７でセットされた賞球制御用のカウンタのカウンタ値等に基づく払出コマンドの作成および送信を行うための払出制御管理処理を実行する。

【0296】

（ステップＳ４００−２１）
メインＣＰＵ３００ａは、遊技情報出力端子板３１２から外部へ出力する外部情報用の出力データをセットするための外部情報管理処理を実行する。

【0297】

（ステップＳ４００−２３）
メインＣＰＵ３００ａは、第１特別図柄表示器１６０、第２特別図柄表示器１６２、第１特別図柄保留表示器１６４、第２特別図柄保留表示器１６６、普通図柄表示器１６８、普通図柄保留表示器１７０、右打ち報知表示器１７２等の各種表示器（ＬＥＤ）を点灯制御するためのコモンデータをコモン出力バッファにセットするＬＥＤ表示設定処理を実行する。

【0298】

（ステップＳ４００−２５）
メインＣＰＵ３００ａは、普通電動役物ソレノイド１２２ｃ、第１大入賞口検出スイッチ１２６ｓ、第２大入賞口検出スイッチ１２８ｓのソレノイド出力イメージを合成し、出力ポートバッファに格納するためのソレノイド出力イメージ合成処理を実行する。

【0299】

（ステップＳ４００−２７）
メインＣＰＵ３００ａは、各出力ポートバッファに格納されたコモン出力バッファの値を出力ポートに出力するためのポート出力処理を実行する。

【0300】

（ステップＳ４００−２９）
メインＣＰＵ３００ａは、レジスタを復帰してタイマ割込み処理を終了する。

【0301】

以下に、上記したタイマ割込み処理のうち、ステップＳ５００のスイッチ管理処理、ステップＳ６００の特別遊技管理処理、ステップＳ７００の普通遊技管理処理について、詳細に説明する。

【0302】

図２９は、主制御基板３００におけるスイッチ管理処理（ステップＳ５００）を説明するフローチャートである。

【0303】

（ステップＳ５００−１）
メインＣＰＵ３００ａは、ゲート検出スイッチオン検出時であるか、すなわち、ゲート１２４を遊技球が通過してゲート検出スイッチ１２４ｓからの検出信号がオンされたかを判定する。その結果、ゲート検出スイッチオン検出時であると判定した場合にはステップＳ５１０に処理を移し、ゲート検出スイッチオン検出時ではないと判定した場合にはステップＳ５００−３に処理を移す。

【0304】

（ステップＳ５１０）
メインＣＰＵ３００ａは、ゲート１２４への遊技球の通過に基づいてゲート通過処理を実行する。なお、このゲート通過処理の詳細については後述する。

【0305】

（ステップＳ５００−３）
メインＣＰＵ３００ａは、第１始動口検出スイッチオン検出時であるか、すなわち、第１始動口１２０に遊技球が入球して第１始動口検出スイッチ１２０ｓから検出信号が入力されたかを判定する。その結果、第１始動口検出スイッチオン検出時であると判定した場合にはステップＳ５２０に処理を移し、第１始動口検出スイッチオン検出時ではないと判定した場合にはステップＳ５００−５に処理を移す。

【0306】

（ステップＳ５２０）
メインＣＰＵ３００ａは、第１始動口１２０への遊技球の入球に基づいて第１始動口通過処理を実行する。なお、この第１始動口通過処理の詳細については後述する。

【0307】

（ステップＳ５００−５）
メインＣＰＵ３００ａは、第２始動口検出スイッチオン検出時であるか、すなわち、第２始動口１２２に遊技球が入球して第２始動口検出スイッチ１２２ｓから検出信号が入力されたかを判定する。その結果、第２始動口検出スイッチオン検出時であると判定した場合にはステップＳ５３０に処理を移し、第２始動口検出スイッチオン検出時ではないと判定した場合にはステップＳ５００−７に処理を移す。

【0308】

（ステップＳ５００−７）
メインＣＰＵ３００ａは、大入賞口検出スイッチオン検出時であるか、すなわち、第１大入賞口１２６、第２大入賞口１２８に遊技球が入球して第１大入賞口検出スイッチ１２６ｓ、第２大入賞口検出スイッチ１２８ｓから検出信号が入力されたかを判定する。その結果、大入賞口検出スイッチオン検出時であると判定した場合にはステップＳ５００−９に処理を移し、大入賞口検出スイッチオン検出時ではないと判定した場合にはステップＳ５００−１１に処理を移す。

【0309】

（ステップＳ５００−９）
メインＣＰＵ３００ａは、現在、大役遊技中であるか否かを判定し、第１大入賞口１２６および第２大入賞口１２８への遊技球の入球が適正になされたものであるかを判定する。ここでは、大役遊技中ではないと判定した場合には、所定の不正検出処理を実行し、大役遊技中であり、第１大入賞口１２６および第２大入賞口１２８への遊技球の入球が適正になされたと判定した場合には、大入賞口入賞球数カウンタを１加算して、ステップＳ５００−１１に処理を移す。

【0310】

（ステップＳ５００−１１）
メインＣＰＵ３００ａは、特定領域検出スイッチオン検出時であるか、すなわち、特定領域１４０ｂに遊技球が進入して特定領域検出スイッチ１４０ｓから検出信号が入力されたかを判定する。その結果、特定領域検出スイッチオン検出時であると判定した場合にはステップＳ５４０に処理を移し、特定領域検出スイッチオン検出時ではないと判定した場合には当該スイッチ管理処理を終了する。

【0311】

（ステップＳ５４０）
メインＣＰＵ３００ａは、特定領域１４０ｂへの遊技球の進入に基づいて特定領域通過処理を実行し、当該スイッチ管理処理を終了する。なお、この特定領域通過処理の詳細については後述する。

【0312】

図３０は、主制御基板３００におけるゲート通過処理（ステップＳ５１０）を説明するフローチャートである。

【0313】

（ステップＳ５１０−１）
メインＣＰＵ３００ａは、ハードウェア乱数生成部によって更新された当たり決定乱数をロードする。

【0314】

（ステップＳ５１０−３）
メインＣＰＵ３００ａは、普通図柄保留球数カウンタのカウンタ値が最大値以上であるか、つまり、普通図柄保留球数カウンタのカウンタ値が４以上であるかを判定する。その結果、普通図柄保留球数カウンタのカウンタ値が最大値以上であると判定した場合には当該ゲート通過処理を終了し、普通図柄保留球数カウンタは最大値以上ではないと判定した場合にはステップＳ５１０−５に処理を移す。

【0315】

（ステップＳ５１０−５）
メインＣＰＵ３００ａは、普通図柄保留球数カウンタのカウンタ値を、現在のカウンタ値に「１」加算した値に更新する。

【0316】

（ステップＳ５１０−７）
メインＣＰＵ３００ａは、普図保留記憶領域の４つの記憶部のうち、取得した当たり決定乱数をセーブする対象となる対象記憶部を算定する。

【0317】

（ステップＳ５１０−９）
メインＣＰＵ３００ａは、上記ステップＳ５１０−１で取得した当たり決定乱数を、上記ステップＳ５１０−７で算定した対象記憶部にセーブする。

【0318】

（ステップＳ５１０−１１）
メインＣＰＵ３００ａは、普図保留記憶領域に記憶されている普図保留数を示す普図保留指定コマンドを送信バッファにセットし、当該ゲート通過処理を終了する。

【0319】

図３１は、主制御基板３００における第１始動口通過処理（ステップＳ５２０）を説明するフローチャートである。

【0320】

（ステップＳ５２０−１）
メインＣＰＵ３００ａは、特別図柄識別値として「００Ｈ」をセットする。なお、特別図柄識別値は、保留種別として特１保留および特２保留のいずれであるかを識別するためのもので、特別図柄識別値（００Ｈ）は特１保留を示し、特別図柄識別値（０１Ｈ）は特２保留を示す。

【0321】

（ステップＳ５２０−３）
メインＣＰＵ３００ａは、特別図柄１保留球数カウンタのアドレスをセットする。

【0322】

（ステップＳ５３５）
メインＣＰＵ３００ａは、特別図柄乱数取得処理を実行して、当該第１始動口通過処理を終了する。なお、この特別図柄乱数取得処理は、第２始動口通過処理（ステップＳ５３０）と共通のモジュールを利用して実行される。したがって、特別図柄乱数取得処理の詳細は、第２始動口通過処理の説明後に説明する。

【0323】

図３２は、主制御基板３００における第２始動口通過処理（ステップＳ５３０）を説明するフローチャートである。

【0324】

（ステップＳ５３０−１）
メインＣＰＵ３００ａは、特別図柄識別値として「０１Ｈ」をセットする。

【0325】

（ステップＳ５３０−３）
メインＣＰＵ３００ａは、特別図柄２保留球数カウンタのアドレスをセットする。

【0326】

（ステップＳ５３５）
メインＣＰＵ３００ａは、後述する特別図柄乱数取得処理を実行する。

【0327】

（ステップＳ５３０−５）
メインＣＰＵ３００ａは、普通遊技管理フェーズをロードする。なお、詳しくは後述するが、普通遊技管理フェーズは、普通遊技の実行処理の段階、すなわち、普通遊技の進行状況を示すものであり、普通遊技の実行処理の段階に応じて更新される。

【0328】

（ステップＳ５３０−７）
メインＣＰＵ３００ａは、上記ステップＳ５３０−５でロードした普通遊技管理フェーズが「０４Ｈ」ではないかを判定する。なお、普通遊技管理フェーズの「０４Ｈ」は、普通電動役物入賞口開放制御処理中であることを示すものである。この普通電動役物入賞口開放制御処理においては、普通電動役物ソレノイド１２２ｃが通電されて第２始動口１２２の可動片１２２ｂが開状態に制御されることから、ここでは、第２始動口１２２が適正に開放され得る状態にあるかを判定することとなる。その結果、普通遊技管理フェーズが「０４Ｈ」ではないと判定した場合には当該第２始動口通過処理を終了し、普通遊技管理フェーズが「０４Ｈ」であると判定した場合にはステップＳ５３０−９に処理を移す。

【0329】

（ステップＳ５３０−９）
メインＣＰＵ３００ａは、普通電動役物入賞球数カウンタのカウンタ値を、現在のカウンタ値に「１」加算した値に更新し、当該第２始動口通過処理を終了する。

【0330】

図３３は、主制御基板３００における特別図柄乱数取得処理（ステップＳ５３５）を説明するフローチャートである。この特別図柄乱数取得処理は、上記した第１始動口通過処理（ステップＳ５２０）および第２始動口通過処理（ステップＳ５３０）において、共通のモジュールを用いて実行される。

【0331】

（ステップＳ５３５−１）
メインＣＰＵ３００ａは、上記ステップＳ５２０−１またはステップＳ５３０−１でセットした特別図柄識別値をロードする。

【0332】

（ステップＳ５３５−３）
メインＣＰＵ３００ａは、対象特別図柄保留球数をロードする。ここでは、上記ステップＳ５３５−１でロードした特別図柄識別値が「００Ｈ」であれば、特別図柄１保留球数カウンタのカウンタ値、すなわち、特１保留数をロードする。また、上記ステップＳ５３５−１でロードした特別図柄識別値が「０１Ｈ」であれば、特別図柄２保留球数カウンタのカウンタ値、すなわち、特２保留数をロードする。

【0333】

（ステップＳ５３５−５）
メインＣＰＵ３００ａは、ハードウェア乱数生成部によって更新された大当たり決定乱数をロードする。

【0334】

（ステップＳ５３５−７）
メインＣＰＵ３００ａは、上記ステップＳ５３５−３でロードした対象特別図柄保留球数が上限値以上であるかを判定する。その結果、上限値以上であると判定した場合には、ステップＳ５３５−２３に処理を移し、上限値以上ではないと判定した場合には、ステップＳ５３５−９に処理を移す。

【0335】

（ステップＳ５３５−９）
メインＣＰＵ３００ａは、対象特別図柄保留球数カウンタのカウンタ値を、現在のカウンタ値に「１」加算した値に更新する。

【0336】

（ステップＳ５３５−１１）
メインＣＰＵ３００ａは、特図保留記憶領域の８つの記憶部のうち、取得した大当たり決定乱数をセーブする対象となる対象記憶部を算定する。

【0337】

（ステップＳ５３５−１３）
メインＣＰＵ３００ａは、上記ステップＳ５３５−５でロードした大当たり決定乱数、上記ステップＳ４００−１３で更新された当たり図柄乱数、上記ステップＳ１００−４３で更新されたリーチグループ決定乱数、リーチモード決定乱数、変動パターン乱数を取得し、上記ステップＳ５３５−１１で算定した対象記憶部に格納する。

【0338】

（ステップＳ５３５−１５）
メインＣＰＵ３００ａは、上記ステップＳ５３５−１３で対象記憶部に格納した各種の乱数に基づいて、取得時演出判定処理を実行する。この取得時演出判定処理については、図３４を用いて後述する。

【0339】

（ステップＳ５３５−１７）
メインＣＰＵ３００ａは、特別図柄１保留球数カウンタおよび特別図柄２保留球数カウンタのカウンタ値をロードする。

【0340】

（ステップＳ５３５−１９）
メインＣＰＵ３００ａは、上記ステップＳ５３５−１７でロードしたカウンタ値に基づいて、特図保留指定コマンドを送信バッファにセットする。ここでは、特別図柄１保留球数カウンタのカウンタ値（特１保留数）に基づいて特図１保留指定コマンドをセットし、特別図柄２保留球数カウンタのカウンタ値（特２保留数）に基づいて特図２保留指定コマンドをセットする。これにより、特１保留または特２保留が記憶されるたびに、特１保留数および特２保留数が副制御基板３３０に伝達されることとなる。

【0341】

（ステップＳ５３５−２１）
メインＣＰＵ３００ａは、上記ステップＳ５３５−１５で記憶した特１保留および特２保留の入賞順序に対応する特別図柄入賞順序コマンドを送信バッファにセットする。

【0342】

（ステップＳ５３５−２３）
メインＣＰＵ３００ａは、普通遊技管理フェーズをロードする。

【0343】

（ステップＳ５３５−２５）
メインＣＰＵ３００ａは、上記ステップＳ５３５−２３でロードした普通遊技管理フェーズを確認し、後述する普通電動役物入賞口開放制御状態未満（普通遊技管理フェーズ<０４Ｈ）であるかを判定する。その結果、普通電動役物入賞口開放制御状態未満であると判定した場合にはステップＳ５３５−２７に処理を移し、普通電動役物入賞口開放制御状態未満ではないと判定した場合には当該特別図柄乱数取得処理を終了する。

【0344】

（ステップＳ５３５−２７）
メインＣＰＵ３００ａは、異常入賞があったか否かを判定するとともに、異常入賞があったと判定した場合には、所定の処理を行う始動口異常入賞エラー処理を実行し、当該特別図柄乱数取得処理（ステップＳ５３５）を終了する。

【0345】

図３４は、上記ステップＳ５４０の特定領域通過処理を説明するフローチャートである。

【0346】

（ステップＳ５４０−１）
メインＣＰＵ３００ａは、上記ステップＳ５００−１１で特定領域検出スイッチオン検出時であると判定した場合には、有効期間フラグがオンしているか否かを判定する。その結果、有効期間フラグがオンしていると判定した場合にはステップＳ５４０−３に処理を移し、有効期間フラグはオンしていないと判定した場合にはステップＳ５４０−５に処理を移す。

【0347】

なお、詳しくは後述するが、この有効期間フラグは、特定領域１４０ｂへの遊技球の進入を有効なものとみなすか否かを判断するためのものであり、本実施形態においては、大役遊技中における２回目のラウンド遊技の開始時にオンされ、当該２回目のラウンド遊技の終了時から一定時間経過した後にオフされる。

【0348】

（ステップＳ５４０−３）
上記ステップＳ５４０−１において、有効期間フラグがオンしていると判定した場合には、メインＣＰＵ３００ａは、特定領域進入フラグをオンし、当該特定領域通過処理を終了する。なお、特定領域進入フラグは、大役遊技中において、特定領域１４０ｂに有効に遊技球が進入したことを示すものである。また、既に特定領域進入フラグがオンしている場合には、そのまま当該特定領域通過処理を終了する。

【0349】

（ステップＳ５４０−５）
一方、上記ステップＳ５４０−１において、有効期間フラグがオンしていないと判定した場合には、メインＣＰＵ３００ａは、エラー処理を実行する。

【0350】

（ステップＳ５４０−７）
メインＣＰＵ３００ａは、エラーが検出されたことを示すエラーコマンドを送信バッファにセットし、当該特定領域通過処理を終了する。

【0351】

図３５は、特別遊技管理フェーズを説明する図である。既に説明したとおり、本実施形態では、第１始動口１２０または第２始動口１２２への遊技球の入球を契機とする特別遊技と、ゲート１２４への遊技球の通過を契機とする普通遊技とが、同時並行して進行する。特別遊技に係る処理は、段階的に、かつ、繰り返し実行されるが、主制御基板３００では、こうした特別遊技に係る各処理を特別遊技管理フェーズによって管理している。

【0352】

図３５に示すように、メインＲＯＭ３００ｂには、特別遊技を実行制御するための複数の特別遊技制御モジュールが格納されており、これら特別遊技制御モジュールごとに、特別遊技管理フェーズが対応付けられている。具体的には、特別遊技管理フェーズが「００Ｈ」である場合には、「特別図柄変動待ち処理」を実行するためのモジュールがコールされ、特別遊技管理フェーズが「０１Ｈ」である場合には、「特別図柄変動中処理」を実行するためのモジュールがコールされ、特別遊技管理フェーズが「０２Ｈ」である場合には、「特別図柄停止図柄表示処理」を実行するためのモジュールがコールされ、特別遊技管理フェーズが「０３Ｈ」である場合には、「大入賞口開放前処理」を実行するためのモジュールがコールされ、特別遊技管理フェーズが「０４Ｈ」である場合には、「大入賞口開放制御処理」を実行するためのモジュールがコールされ、特別遊技管理フェーズが「０５Ｈ」である場合には、「大入賞口閉鎖有効処理」を実行するためのモジュールがコールされ、特別遊技管理フェーズが「０６Ｈ」である場合には、「大入賞口終了ウェイト処理」を実行するためのモジュールがコールされる。

【0353】

図３６は、主制御基板３００における特別遊技管理処理（ステップＳ６００）を説明するフローチャートである。

【0354】

（ステップＳ６００−１）
メインＣＰＵ３００ａは、特別遊技管理フェーズをロードする。

【0355】

（ステップＳ６００−３）
メインＣＰＵ３００ａは、上記ステップＳ６００−１でロードした特別遊技管理フェーズに対応する特別遊技制御モジュールを選択する。

【0356】

（ステップＳ６００−５）
メインＣＰＵ３００ａは、上記ステップＳ６００−３で選択した特別遊技制御モジュールをコールして処理を開始する。

【0357】

（ステップＳ６００−７）
メインＣＰＵ３００ａは、特別遊技の制御時間を管理する特別遊技タイマをロードし、当該特別遊技管理処理を終了する。

【0358】

図３７は、主制御基板３００における特別図柄変動待ち処理を説明するフローチャートである。この特別図柄変動待ち処理は、特別遊技管理フェーズが「００Ｈ」であった場合に実行される。

【0359】

（ステップＳ６１０−１）
メインＣＰＵ３００ａは、特別図柄１保留球数カウンタおよび特別図柄２保留球数カウンタのカウンタ値の合計、すなわち、特１保留数（Ｘ１）および特２保留数（Ｘ２）の合計値を確認する。

【0360】

（ステップＳ６１０−３）
メインＣＰＵ３００ａは、上記ステップＳ６１０−１で確認した合計値が「０」でないかを判定する。その結果、合計値が「０」ではないと判定した場合にはステップＳ６１０−７に処理を移し、合計値は「０」であると判定した場合にはステップＳ６１０−５に処理を移す。

【0361】

（ステップＳ６１０−５）
メインＣＰＵ３００ａは、客待ちコマンドを送信バッファにセットするとともに、客待ち状態に設定するための客待ち設定処理を実行し、当該特別図柄変動待ち処理を終了する。

【0362】

（ステップＳ６１０−７）
メインＣＰＵ３００ａは、特図保留記憶領域の第１記憶部〜第８記憶部に記憶されている特１保留および特２保留を、１つ序数の小さい記憶部にブロック転送する。具体的には、第２記憶部〜第８記憶部に記憶されている特１保留および特２保留を、第１記憶部〜第７記憶部に転送する。また、メインＲＡＭ３００ｃには、処理対象となる第０記憶部が設けられており、第１記憶部に記憶されている特１保留および特２保留を、第０記憶部にブロック転送する。なお、この特別図柄記憶エリアシフト処理においては、第０記憶部に転送された保留種別に対応する対象特別図柄保留球数カウンタのカウンタ値を「１」減算するとともに、特１保留または特２保留が「１」減算したことを示す、保留減指定コマンドを送信バッファにセットする。さらに、ここでは、特図保留記憶領域に記憶されている特１保留および特２保留の入賞順序を更新して記憶する。

【0363】

（ステップＳ６１０−９）
メインＣＰＵ３００ａは、第０記憶部に転送された大当たり決定乱数、保留種別、高確率遊技状態であるか低確率遊技状態であるかを識別する特別図柄確率状態フラグをロードし、対応する大当たり決定乱数判定テーブルを選択して大役抽選を行い、その抽選結果を記憶する特別図柄当たり判定処理を実行する。

【0364】

（ステップＳ６１０−１１）
メインＣＰＵ３００ａは、特別図柄を決定するための特別図柄図柄判定処理を実行する。ここでは、上記ステップＳ６１０−９の大役抽選の結果が大当たりであった場合には、第０記憶部に転送された当たり図柄乱数、保留種別をロードし、対応する当たり図柄乱数判定テーブルを選択して特別図柄判定データを抽出し、抽出した特別図柄判定データ（大当たり図柄の種別）をセーブする。また、上記ステップＳ６１０−９の大役抽選の結果がハズレであった場合には、保留種別に対応するハズレ用の特別図柄判定データ（ハズレ図柄の種別）をセーブする。このようにして、特別図柄判定データをセーブしたら、当該特別図柄判定データに対応する図柄種別指定コマンドを送信バッファにセットする。

【0365】

（ステップＳ６１０−１３）
メインＣＰＵ３００ａは、上記ステップＳ６１０−１１で抽出した特別図柄判定データに対応する特別図柄停止図柄番号をセーブする。なお、第１特別図柄表示器１６０および第２特別図柄表示器１６２は、それぞれ７セグで構成されており、７セグを構成する各セグメントには番号（カウンタ値）が対応付けられている。ここで決定する特別図柄停止図柄番号は、最終的に点灯するセグメントの番号（カウンタ値）を示すものである。

【0366】

（ステップＳ６１１）
メインＣＰＵ３００ａは、変動モード番号および変動パターン番号を決定する特別図柄変動番号決定処理を実行する。この特別図柄変動番号決定処理の詳細は後述する。

【0367】

（ステップＳ６１０−１５）
メインＣＰＵ３００ａは、上記ステップＳ６１１で決定された変動モード番号および変動パターン番号をロードするとともに、変動時間決定テーブルを参照して、変動時間１および変動時間２を決定する。そして、決定した変動時間１、２の合計時間を、特別図柄変動タイマにセットする。

【0368】

（ステップＳ６１０−１７）
メインＣＰＵ３００ａは、上記ステップＳ６１０−９における大役抽選の結果が大当たりであるか否かを判定し、大当たりであった場合には、上記ステップＳ６１０−１１でセーブした特別図柄判定データをロードして、大当たり図柄の種別を確認する。そして、遊技状態設定テーブルを参照して、大役遊技終了後に設定される遊技状態および高確回数を判定し、その判定結果を特別図柄確率状態予備フラグおよび高確回数切り予備カウンタにセーブする。

【0369】

（ステップＳ６１０−１９）
メインＣＰＵ３００ａは、第１特別図柄表示器１６０または第２特別図柄表示器１６２において、特別図柄の変動表示を開始するために、特別図柄表示図柄カウンタを設定する処理を実行する。第１特別図柄表示器１６０および第２特別図柄表示器１６２を構成する７セグの各セグメントにはカウンタ値が対応付けられており、特別図柄表示図柄カウンタに設定されたカウンタ値に対応するセグメントが点灯制御される。ここでは、特別図柄の変動表示の開始時に点灯させるセグメントに対応するカウンタ値が特別図柄表示図柄カウンタに設定されることとなる。なお、特別図柄表示図柄カウンタは、第１特別図柄表示器１６０に対応する特別図柄１表示図柄カウンタと、第２特別図柄表示器１６２に対応する特別図柄２表示図柄カウンタとが別個に設けられており、ここでは、保留種別に対応するカウンタにカウンタ値が設定される。

【0370】

（ステップＳ６１０−２１）
メインＣＰＵ３００ａは、特別図柄１保留球数カウンタおよび特別図柄２保留球数カウンタのカウンタ値をロードし、特図保留指定コマンドを送信バッファにセットする。ここでは、特別図柄１保留球数カウンタのカウンタ値（特１保留数）に基づいて特図１保留指定コマンドをセットし、特別図柄２保留球数カウンタのカウンタ値（特２保留数）に基づいて特図２保留指定コマンドをセットする。また、ここでは、上記ステップＳ６１０−７で記憶した特１保留および特２保留の入賞順序に対応する特別図柄入賞順序コマンドを送信バッファにセットする。これにより、特１保留または特２保留が消化されるたびに、特１保留数および特２保留数、ならびに、これら各保留の入賞順序が副制御基板３３０に伝達されることとなる。

【0371】

（ステップＳ６１０−２３）
メインＣＰＵ３００ａは、特別遊技管理フェーズを「０１Ｈ」に更新し、当該特別図柄変動待ち処理を終了する。

【0372】

図３８は、主制御基板３００における特別図柄変動番号決定処理を説明するフローチャートである。

【0373】

（ステップＳ６１１−１）
メインＣＰＵ３００ａは、メインＲＡＭ３００ｃにセットされている変動状態識別フラグをロードする。

【0374】

（ステップＳ６１１−３）
メインＣＰＵ３００ａは、上記ステップＳ６１０−９における大役抽選の結果が大当たりであるかを判定する。その結果、大当たりであると判定した場合にはステップＳ６１１−５に処理を移し、大当たりでない（ハズレである）と判定した場合にはステップＳ６１１−７に処理を移す。

【0375】

（ステップＳ６１１−５）
メインＣＰＵ３００ａは、現在の変動状態、大当たり図柄の種別、保留種別に対応する大当たり時リーチモード決定乱数判定テーブルをセットする。

【0376】

（ステップＳ６１１−７）
メインＣＰＵ３００ａは、読み出した保留の保留種別が特２保留である場合には、特別図柄２保留球数カウンタのカウンタ値を確認し、読み出した保留の保留種別が特１保留である場合には、特別図柄１保留球数カウンタのカウンタ値を確認する。

【0377】

（ステップＳ６１１−９）
メインＣＰＵ３００ａは、現在の変動状態、上記ステップＳ６１１−７で確認した保留数、保留種別に基づいて、対応するリーチグループ決定乱数判定テーブルをセットする。そして、セットしたリーチグループ決定乱数判定テーブルと、上記ステップＳ６１０−７で第０記憶部に転送したリーチグループ決定乱数とに基づいて、リーチグループ（グループ種別）を決定する。

【0378】

（ステップＳ６１１−１１）
メインＣＰＵ３００ａは、上記ステップＳ６１１−９で決定されたグループ種別に対応するハズレ時リーチモード決定乱数判定テーブルをセットする。

【0379】

（ステップＳ６１１−１３）
メインＣＰＵ３００ａは、上記ステップＳ６１１−５または上記ステップＳ６１１−１１でセットしたリーチモード決定乱数判定テーブルと、上記ステップＳ６１０−７で第０記憶部に転送したリーチモード決定乱数とに基づいて、変動モード番号を決定する。また、ここでは、変動モード番号とともに、変動パターン乱数判定テーブルが決定される。

【0380】

（ステップＳ６１１−１５）
メインＣＰＵ３００ａは、上記ステップＳ６１１−１３で決定した変動モード番号に対応する変動モードコマンドを送信バッファにセットする。

【0381】

（ステップＳ６１１−１７）
メインＣＰＵ３００ａは、上記ステップＳ６１１−１３で決定した変動パターン乱数判定テーブルと、上記ステップＳ６１０−７で第０記憶部に転送した変動パターン乱数とに基づいて、変動パターン番号を決定する。

【0382】

（ステップＳ６１１−１９）
メインＣＰＵ３００ａは、上記ステップＳ６１１−１７で決定した変動パターン番号に対応する変動パターンコマンドを送信バッファにセットして、当該特別図柄変動番号決定処理を終了する。

【0383】

図３９は、主制御基板３００における特別図柄変動中処理を説明するフローチャートである。この特別図柄変動中処理は、特別遊技管理フェーズが「０１Ｈ」であった場合に実行される。

【0384】

（ステップＳ６２０−１）
メインＣＰＵ３００ａは、特別図柄変動ベースカウンタを更新する処理を実行する。なお、特別図柄変動ベースカウンタは、所定周期（例えば１００ｍｓ）で１周するようにカウンタ値が設定される。具体的には、特別図柄変動ベースカウンタのカウンタ値が「０」であった場合には、所定のカウンタ値（例えば２５）がセットされ、カウンタ値が「１」以上であった場合には、現在のカウンタ値から「１」減算した値にカウンタ値を更新する。

【0385】

（ステップＳ６２０−３）
メインＣＰＵ３００ａは、上記ステップＳ６２０−１で更新した特別図柄変動ベースカウンタのカウンタ値が「０」であるかを判定する。その結果、カウンタ値が「０」であった場合にはステップＳ６２０−５に処理を移し、カウンタ値が「０」ではなかった場合にはステップＳ６２０−９に処理を移す。

【0386】

（ステップＳ６２０−５）
メインＣＰＵ３００ａは、上記ステップＳ６１０−１５で設定された特別図柄変動タイマのタイマ値を所定値減算する特別図柄変動タイマ更新処理を行う。

【0387】

（ステップＳ６２０−７）
メインＣＰＵ３００ａは、上記ステップＳ６２０−５で更新した特別図柄変動タイマのタイマ値が「０」であるかを判定する。その結果、タイマ値が「０」であった場合にはステップＳ６２０−１５に処理を移し、タイマ値が「０」ではなかった場合にはステップＳ６２０−９に処理を移す。

【0388】

（ステップＳ６２０−９）
メインＣＰＵ３００ａは、第１特別図柄表示器１６０および第２特別図柄表示器１６２を構成する７セグの各セグメントの点灯時間を計時する特別図柄表示タイマを更新する。具体的には、特別図柄表示タイマのタイマ値が「０」であった場合には、所定のタイマ値がセットされ、タイマ値が「１」以上であった場合には、現在のタイマ値から「１」減算した値にタイマ値を更新する。

【0389】

（ステップＳ６２０−１１）
メインＣＰＵ３００ａは、特別図柄表示タイマのタイマ値が「０」であるかを判定する。その結果、特別図柄表示タイマのタイマ値が「０」であると判定した場合にはステップＳ６２０−１３に処理を移し、特別図柄表示タイマのタイマ値が「０」でないと判定した場合には当該特別図柄変動中処理を終了する。

【0390】

（ステップＳ６２０−１３）
メインＣＰＵ３００ａは、更新対象の特別図柄表示図柄カウンタのカウンタ値を更新し、当該特別図柄変動中処理を終了する。これにより、７セグを構成する各セグメントが、所定時間おきに順次点灯することとなる。

【0391】

（ステップＳ６２０−１５）
メインＣＰＵ３００ａは、特別遊技管理フェーズを「０２Ｈ」に更新する。

【0392】

（ステップＳ６２０−１７）
メインＣＰＵ３００ａは、対象の特別図柄表示図柄カウンタに、上記ステップＳ６１０−１３で決定した特別図柄停止図柄番号（カウンタ値）をセーブする。これにより、第１特別図柄表示器１６０または第２特別図柄表示器１６２に、決定された特別図柄が停止表示されることとなる。

【0393】

（ステップＳ６２０−１９）
メインＣＰＵ３００ａは、第１特別図柄表示器１６０または第２特別図柄表示器１６２に特別図柄が停止表示されたことを示す特図停止指定コマンドを送信バッファにセットする。

【0394】

（ステップＳ６２０−２１）
メインＣＰＵ３００ａは、特別図柄を停止表示する時間である特別図柄変動停止時間を特別遊技タイマにセットし、当該特別図柄変動中処理を終了する。

【0395】

図４０は、主制御基板３００における特別図柄停止図柄表示処理を説明するフローチャートである。この特別図柄停止図柄表示処理は、特別遊技管理フェーズが「０２Ｈ」であった場合に実行される。

【0396】

（ステップＳ６３０−１）
メインＣＰＵ３００ａは、上記ステップＳ６２０−２１でセットした特別遊技タイマのタイマ値が「０」でないかを判定する。その結果、特別遊技タイマのタイマ値が「０」ではないと判定した場合には当該特別図柄停止図柄表示処理を終了し、特別遊技タイマのタイマ値が「０」であると判定した場合にはステップＳ６３０−３に処理を移す。

【0397】

（ステップＳ６３０−３）
メインＣＰＵ３００ａは、大役抽選の結果を確認する。

【0398】

（ステップＳ６３０−５）
メインＣＰＵ３００ａは、大役抽選の結果が大当たりであるかを判定する。その結果、大当たりであると判定した場合にはステップＳ６３０−１５に処理を移し、大当たりではないと判定した場合にはステップＳ６３０−７に処理を移す。

【0399】

（ステップＳ６３０−７）
メインＣＰＵ３００ａは、回数切り管理処理を実行する。ここでは、特別図柄確率状態フラグをロードして、現在の遊技状態が低確率遊技状態であるか高確率遊技状態であるかを確認する。そして、遊技状態が高確率遊技状態であった場合には、高確回数切りカウンタのカウンタ値を、現在のカウンタ値から「１」減算した値に更新する。なお、高確回数切りカウンタを更新した結果、カウンタ値が「０」になった場合には、低確率遊技状態に対応する特別図柄確率状態フラグをセットする。これにより、高確率遊技状態において、大当たりに当選することなく、特別図柄が所定回数確定したところで、遊技状態が低確率遊技状態に移行することとなる。

【0400】

また、ここでは、遊技状態が非時短遊技状態であるか時短遊技状態であるかを識別するための普通図柄時短状態フラグをロードして、現在の遊技状態が非時短遊技状態であるか時短遊技状態であるかを確認する。そして、遊技状態が時短遊技状態であった場合には、時短回数切りカウンタのカウンタ値を、現在のカウンタ値から「１」減算した値に更新する。なお、時短回数切りカウンタを更新した結果、カウンタ値が「０」になった場合には、非時短遊技状態に対応する普通図柄時短状態フラグをセットする。これにより、時短遊技状態において、大当たりに当選することなく、特別図柄が所定回数確定したところで、遊技状態が非時短遊技状態に移行することとなる。

【0401】

（ステップＳ６３０−９）
メインＣＰＵ３００ａは、変動状態更新処理を実行する。ここでは、変動状態識別フラグを確認し、現在の変動状態が、通常変動状態以外の変動状態であるかを判定する。そして、通常変動状態以外の変動状態であると判定した場合には、変動回数カウンタのカウンタ値（ＴＣ）をインクリメントし、そのカウンタ値（ＴＣ）が、変動状態を切り換える回数であるかを判定する。その結果、変動状態を切り換える回数であると判定した場合には、変動状態識別フラグを更新して変動状態を切り換える。なお、変動状態識別フラグを切り換えるための変動回数カウンタのカウンタ値（ＴＣ）や、いずれの変動状態識別フラグに切り換えるかについては、特定領域１４０ｂに遊技球が進入したか否かに応じて記憶される。

【0402】

（ステップＳ６３０−１１）
メインＣＰＵ３００ａは、特別図柄が確定したとき、より詳細には、上記ステップＳ６３０−７で更新した後の遊技状態、上記ステップＳ６３０−９で更新した後の変動状態を示す特図確定時遊技状態確認指定コマンドを送信バッファにセットする。

【0403】

（ステップＳ６３０−１３）
メインＣＰＵ３００ａは、上記ステップＳ６３０−７で更新した高確回数および時短回数を副制御基板３３０に伝達するための回数コマンドを送信バッファにセットし、当該特別図柄停止図柄表示処理を終了する。これにより、１の保留に基づく特別遊技管理処理が終了し、特１保留または特２保留が記憶されている場合には、次の保留に基づく特別図柄の変動表示を開始するための処理が行われることとなる。

【0404】

（ステップＳ６３０−１５）
メインＣＰＵ３００ａは、遊技状態を初期状態である低確率遊技状態および非時短遊技状態にリセット（設定）する。

【0405】

（ステップＳ６３０−１７）
メインＣＰＵ３００ａは、確定した特別図柄の種別に応じて、特別電動役物作動ラムセットテーブルのデータをセットする。

【0406】

（ステップＳ６３０−１９）
メインＣＰＵ３００ａは、特別電動役物最大作動回数設定処理を行う。具体的には、上記ステップＳ６３０−１７でセットしたデータを参照し、特別電動役物最大作動回数カウンタに、カウンタ値として所定数（特別図柄の種別に対応するカウンタ値＝ラウンド数）をセットする。なお、この特別電動役物最大作動回数カウンタは、これから開始する大役遊技において実行可能なラウンド数を示すものである。一方、メインＲＡＭ３００ｃには、特別電動役物連続作動回数カウンタが設けられており、各ラウンド遊技の開始時に、特別電動役物連続作動回数カウンタのカウンタ値を「１」加算することで、現在のラウンド遊技数が管理される。ここでは、大役遊技の開始に伴って、この特別電動役物連続作動回数カウンタのカウンタ値をリセット（「０」に更新）する処理が併せて実行される。

【0407】

（ステップＳ６３０−２１）
メインＣＰＵ３００ａは、上記ステップＳ６３０−１７でセットしたデータを参照し、特別遊技タイマに、タイマ値として所定のオープニング時間をセーブする。

【0408】

（ステップＳ６３０−２３）
メインＣＰＵ３００ａは、大役遊技の開始を副制御基板３３０に伝達するためのオープニング指定コマンドを送信バッファにセットする。

【0409】

（ステップＳ６３０−２５）
メインＣＰＵ３００ａは、上記ステップＳ６３０−３で確認した大役抽選の結果が大当たりである場合には、特別遊技管理フェーズを「０３Ｈ」に更新し、当該特別図柄停止図柄表示処理を終了する。これにより、大役遊技が開始されることとなる。

【0410】

図４１は、主制御基板３００における大入賞口開放前処理を説明するフローチャートである。この大入賞口開放前処理は、特別遊技管理フェーズが「０３Ｈ」であった場合に実行される。

【0411】

（ステップＳ６４０−１）
メインＣＰＵ３００ａは、上記ステップＳ６３０−１９でセットした特別遊技タイマのタイマ値が「０」でないかを判定する。その結果、特別遊技タイマのタイマ値が「０」ではないと判定した場合には当該大入賞口開放前処理を終了し、特別遊技タイマのタイマ値が「０」であると判定した場合にはステップＳ６４０−３に処理を移す。

【0412】

（ステップＳ６４０−３）
メインＣＰＵ３００ａは、特別電動役物連続作動回数カウンタのカウンタ値を、現在のカウンタ値に「１」加算した値に更新する。

【0413】

（ステップＳ６４０−５）
メインＣＰＵ３００ａは、第１大入賞口１２６および第２大入賞口１２８の開放開始（ラウンド遊技の開始）を副制御基板３３０に伝達するための大入賞口開放指定コマンドを送信バッファにセットする。

【0414】

（ステップＳ６４１）
メインＣＰＵ３００ａは、大入賞口開閉切替処理を実行する。この大入賞口開閉切替処理については後述する。

【0415】

（ステップＳ６４０−７）
メインＣＰＵ３００ａは、特別電動役物連続作動回数カウンタのカウンタ値に基づいて、開始するラウンド遊技が２回目のラウンド遊技であるかを判定する。その結果、２回目のラウンド遊技を開始すると判定した場合はステップＳ６４０−９に処理を移し、開始するラウンド遊技は２回目のラウンド遊技ではないと判定した場合にはステップＳ６４０−１１に処理を移す。

【0416】

（ステップＳ６４０−９）
メインＣＰＵ３００ａは、有効期間フラグをオンする。これにより、２回目のラウンド遊技の開始に伴って、特定領域１４０ｂへの遊技球の進入が有効化される。

【0417】

（ステップＳ６４０−１１）
メインＣＰＵ３００ａは、特別遊技管理フェーズを「０４Ｈ」に更新し、当該大入賞口開放前処理を終了する。

【0418】

図４２は、主制御基板３００における大入賞口開閉切替処理を説明するフローチャートである。

【0419】

（ステップＳ６４１−１）
メインＣＰＵ３００ａは、特別電動役物開閉切替回数カウンタのカウンタ値が、特別電動役物開閉切替回数（１回のラウンド遊技中における第１大入賞口１２６および第２大入賞口１２８の開閉回数）の上限値であるかを判定する。その結果、カウンタ値が上限値であると判定した場合には当該大入賞口開閉切替処理を終了し、カウンタ値は上限値ではないと判定した場合にはステップＳ６４１−３に処理を移す。

【0420】

（ステップＳ６４１−３）
メインＣＰＵ３００ａは、特別電動役物作動ラムセットテーブルのデータを参照し、特別電動役物開閉切替回数カウンタのカウンタ値に基づいて、第１大入賞口ソレノイド１２６ｃまたは第２大入賞口ソレノイド１２８ｃを通電制御するためのソレノイド制御データ、ならびに、第１大入賞口ソレノイド１２６ｃまたは第２大入賞口ソレノイド１２８ｃの通電時間もしくは通電停止時間であるタイマデータを抽出する。

【0421】

（ステップＳ６４１−５）
メインＣＰＵ３００ａは、上記ステップＳ６４１−３で抽出したソレノイド制御データに基づいて、第１大入賞口ソレノイド１２６ｃまたは第２大入賞口ソレノイド１２８ｃの通電を開始するか、もしくは、第１大入賞口ソレノイド１２６ｃまたは第２大入賞口ソレノイド１２８ｃの通電を停止するための大入賞口ソレノイド通電制御処理を実行する。この大入賞口ソレノイド通電制御処理の実行により、上記ステップＳ４００−２５およびステップＳ４００−２７において、第１大入賞口ソレノイド１２６ｃまたは第２大入賞口ソレノイド１２８ｃの通電開始もしくは通電停止の制御がなされることとなる。

【0422】

（ステップＳ６４１−７）
メインＣＰＵ３００ａは、不図示の可動部材制御テーブルをセットするとともに、当該テーブルを参照して、可動部材駆動ソレノイド１４２ｃの通電制御を行う。

【0423】

（ステップＳ６４１−９）
メインＣＰＵ３００ａは、上記ステップＳ６４１−３で抽出したタイマデータに基づくタイマ値を、特別遊技タイマにセーブする。なお、ここで特別遊技タイマにセーブされるタイマ値は、第１大入賞口１２６および第２大入賞口１２８の１回の最大開放時間となる。

【0424】

（ステップＳ６４１−１１）
メインＣＰＵ３００ａは、第１大入賞口ソレノイド１２６ｃまたは第２大入賞口ソレノイド１２８ｃの通電開始状態か、すなわち、上記ステップＳ６４１−５において、第１大入賞口ソレノイド１２６ｃまたは第２大入賞口ソレノイド１２８ｃの通電を開始する制御処理がなされたかを判定する。その結果、通電開始状態であると判定した場合にはステップＳ６４１−１３に処理を移し、通電開始状態ではないと判定した場合には当該大入賞口開閉切替処理を終了する。

【0425】

（ステップＳ６４１−１３）
メインＣＰＵ３００ａは、特別電動役物開閉切替回数カウンタのカウンタ値を、現在のカウンタ値に「１」加算した値に更新し、当該大入賞口開閉切替処理を終了する。

【0426】

図４３は、主制御基板３００における大入賞口開放制御処理を説明するフローチャートである。この大入賞口開放制御処理は、特別遊技管理フェーズが「０４Ｈ」であった場合に実行される。

【0427】

（ステップＳ６５０−１）
メインＣＰＵ３００ａは、上記ステップＳ６４１−７でセーブした特別遊技タイマのタイマ値が「０」でないかを判定する。その結果、特別遊技タイマのタイマ値が「０」ではないと判定した場合にはステップＳ６５０−５に処理を移し、特別遊技タイマのタイマ値が「０」であると判定した場合にはステップＳ６５０−３に処理を移す。

【0428】

（ステップＳ６５０−３）
メインＣＰＵ３００ａは、特別電動役物開閉切替回数カウンタのカウンタ値が、特別電動役物開閉切替回数の上限値であるかを判定する。その結果、カウンタ値が上限値であると判定した場合にはステップＳ６５０−７に処理を移し、カウンタ値は上限値ではないと判定した場合にはステップＳ６４１に処理を移す。

【0429】

（ステップＳ６４１）
上記ステップＳ６５０−３において、特別電動役物開閉切替回数カウンタのカウンタ値が、特別電動役物開閉切替回数の上限値ではないと判定した場合には、メインＣＰＵ３００ａは、上記ステップＳ６４１の処理を実行する。

【0430】

（ステップＳ６５０−５）
メインＣＰＵ３００ａは、上記ステップＳ５００−９で更新された大入賞口入賞球数カウンタのカウンタ値が規定数に到達していないか、すなわち、第１大入賞口１２６、第２大入賞口１２８に、１ラウンド中の最大入賞可能数と同数の遊技球が入球していないかを判定する。その結果、規定数に到達していないと判定した場合には当該大入賞口開放制御処理を終了し、規定数に到達したと判定した場合にはステップＳ６５０−７に処理を移す。

【0431】

（ステップＳ６５０−７）
メインＣＰＵ３００ａは、第１大入賞口ソレノイド１２６ｃまたは第２大入賞口ソレノイド１２８ｃの通電を停止して第１大入賞口１２６および第２大入賞口１２８を閉鎖するために必要な大入賞口閉鎖処理を実行する。これにより、第１大入賞口１２６および第２大入賞口１２８が閉鎖状態となる。

【0432】

（ステップＳ６５０−９）
メインＣＰＵ３００ａは、大入賞口閉鎖有効時間（インターバル時間）を特別遊技タイマにセーブする。

【0433】

（ステップＳ６５０−１１）
メインＣＰＵ３００ａは、特別電動役物連続作動回数カウンタのカウンタ値に基づいて、ラウンド遊技が２回目のラウンド遊技の終了時であるかを判定する。その結果、２回目のラウンド遊技の終了時と判定した場合はステップＳ６５０−１３に処理を移し、ラウンド遊技は２回目のラウンド遊技の終了時ではないと判定した場合にはステップＳ６５０−１５に処理を移す。

【0434】

（ステップＳ６５０−１３）
メインＣＰＵ３００ａは、有効期間フラグをオフする有効期間フラグオフタイマをセットする。なお、有効期間フラグオフタイマは、ステップＳ４００−９のタイマ更新処理でタイマ割込処理の度に減算されていき、０になると有効期間フラグがオフになる。

【0435】

（ステップＳ６５０−１５）
メインＣＰＵ３００ａは、特別遊技管理フェーズを「０５Ｈ」に更新する。

【0436】

（ステップＳ６５０−１７）
メインＣＰＵ３００ａは、第１大入賞口１２６または第２大入賞口１２８が閉鎖されたことを示す大入賞口閉鎖指定コマンドを送信バッファにセットし、当該大入賞口開放制御処理を終了する。

【0437】

図４４は、主制御基板３００における大入賞口閉鎖有効処理を説明するフローチャートである。この大入賞口閉鎖有効処理は、特別遊技管理フェーズが「０５Ｈ」であった場合に実行される。

【0438】

（ステップＳ６６０−１）
メインＣＰＵ３００ａは、上記ステップＳ６５０−９でセーブした特別遊技タイマのタイマ値が「０」でないかを判定する。その結果、特別遊技タイマのタイマ値が「０」でないと判定した場合には当該大入賞口閉鎖有効処理を終了し、特別遊技タイマのタイマ値が「０」であると判定した場合にはステップＳ６６０−３に処理を移す。

【0439】

（ステップＳ６６０−３）
メインＣＰＵ３００ａは、特別電動役物連続作動回数カウンタのカウンタ値が、特別電動役物最大作動回数カウンタのカウンタ値と一致するか、すなわち、予め設定された回数のラウンド遊技が終了したかを判定する。その結果、特別電動役物連続作動回数カウンタのカウンタ値が、特別電動役物最大作動回数カウンタのカウンタ値と一致すると判定した場合にはステップＳ６６０−９に処理を移し、一致しないと判定した場合にはステップＳ６６０−５に処理を移す。

【0440】

（ステップＳ６６０−５）
メインＣＰＵ３００ａは、特別遊技管理フェーズを「０３Ｈ」に更新する。

【0441】

（ステップＳ６６０−７）
メインＣＰＵ３００ａは、所定の大入賞口閉鎖時間を特別遊技タイマにセーブし、当該大入賞口閉鎖有効処理を終了する。これにより、次のラウンド遊技が開始されることとなる。

【0442】

（ステップＳ６６０−９）
メインＣＰＵ３００ａは、エンディング時間を特別遊技タイマにセーブするエンディング時間設定処理を実行する。

【0443】

（ステップＳ６６０−１１）
メインＣＰＵ３００ａは、特別遊技管理フェーズを「０６Ｈ」に更新する。

【0444】

（ステップＳ６６０−１３）
メインＣＰＵ３００ａは、エンディングの開始を示すエンディング指定コマンドを送信バッファにセットし、当該大入賞口閉鎖有効処理を終了する。

【0445】

図４５は、主制御基板３００における大入賞口終了ウェイト処理を説明するフローチャートである。この大入賞口終了ウェイト処理は、特別遊技管理フェーズが「０６Ｈ」であった場合に実行される。

【0446】

（ステップＳ６７０−１）
メインＣＰＵ３００ａは、上記ステップＳ６６０−９でセーブした特別遊技タイマのタイマ値が「０」でないかを判定する。その結果、特別遊技タイマのタイマ値が「０」ではないと判定した場合には当該大入賞口終了ウェイト処理を終了し、特別遊技タイマのタイマ値が「０」であると判定した場合にはステップＳ６７０−３に処理を移す。

【0447】

（ステップＳ６７０−３）
メインＣＰＵ３００ａは、大役遊技終了後の遊技状態を設定するための状態設定処理を実行する。ここでは、大役遊技中に特定領域１４０ｂに遊技球が進入した場合には高確率遊技状態に設定するとともに高確回数を設定し、特定領域１４０ｂに遊技球が進入しなかった場合には低確率遊技状態に設定する。

【0448】

（ステップＳ６７０−５）
メインＣＰＵ３００ａは、大役遊技の終了後に設定される遊技状態を伝達するための遊技状態変化指定コマンドを送信バッファにセットする。

【0449】

（ステップＳ６７０−７）
メインＣＰＵ３００ａは、上記ステップＳ６７０−３でセーブした高確回数および時短回数に対応する回数コマンドを送信バッファにセットする。

【0450】

（ステップＳ６７０−９）
メインＣＰＵ３００ａは、特別遊技管理フェーズを「００Ｈ」に更新し、当該大入賞口終了ウェイト処理を終了する。これにより、特１保留または特２保留が記憶されている場合には、特別図柄の変動表示が再開されることとなる。

【0451】

図４６は、普通遊技管理フェーズを説明する図である。既に説明したとおり、本実施形態では、ゲート１２４への遊技球の通過を契機とする普通遊技に係る処理が、段階的に、かつ、繰り返し実行されるが、主制御基板３００では、こうした普通遊技に係る各処理を普通遊技管理フェーズによって管理している。

【0452】

図４６に示すように、メインＲＯＭ３００ｂには、普通遊技を実行制御するための複数の普通遊技制御モジュールが格納されており、これら普通遊技制御モジュールごとに、普通遊技管理フェーズが対応付けられている。具体的には、普通遊技管理フェーズが「００Ｈ」である場合には、「普通図柄変動待ち処理」を実行するためのモジュールがコールされ、普通遊技管理フェーズが「０１Ｈ」である場合には、「普通図柄変動中処理」を実行するためのモジュールがコールされ、普通遊技管理フェーズが「０２Ｈ」である場合には、「普通図柄停止図柄表示処理」を実行するためのモジュールがコールされ、普通遊技管理フェーズが「０３Ｈ」である場合には、「普通電動役物入賞口開放前処理」を実行するためのモジュールがコールされ、普通遊技管理フェーズが「０４Ｈ」である場合には、「普通電動役物入賞口開放制御処理」を実行するためのモジュールがコールされ、普通遊技管理フェーズが「０５Ｈ」である場合には、「普通電動役物入賞口閉鎖有効処理」を実行するためのモジュールがコールされ、普通遊技管理フェーズが「０６Ｈ」である場合には、「普通電動役物入賞口終了ウェイト処理」を実行するためのモジュールがコールされる。

【0453】

図４７は、主制御基板３００における普通遊技管理処理（ステップＳ７００）を説明するフローチャートである。

【0454】

（ステップＳ７００−１）
メインＣＰＵ３００ａは、普通遊技管理フェーズをロードする。

【0455】

（ステップＳ７００−３）
メインＣＰＵ３００ａは、上記ステップＳ７００−１でロードした普通遊技管理フェーズに対応する普通遊技制御モジュールを選択する。

【0456】

（ステップＳ７００−５）
メインＣＰＵ３００ａは、上記ステップＳ７００−３で選択した普通遊技制御モジュールをコールして処理を開始する。

【0457】

（ステップＳ７００−７）
メインＣＰＵ３００ａは、普通遊技の制御時間を管理する普通遊技タイマをロードする。

【0458】

図４８は、主制御基板３００における普通図柄変動待ち処理を説明するフローチャートである。この普通図柄変動待ち処理は、普通遊技管理フェーズが「００Ｈ」であった場合に実行される。

【0459】

（ステップＳ７１０−１）
メインＣＰＵ３００ａは、普通図柄保留球数カウンタのカウンタ値をロードし、カウンタ値が「０」であるか、すなわち、普図保留が「０」であるかを判定する。その結果、カウンタ値が「０」であると判定した場合には当該普通図柄変動待ち処理を終了し、カウンタ値は「０」ではないと判定した場合にはステップＳ７１０−３に処理を移す。

【0460】

（ステップＳ７１０−３）
メインＣＰＵ３００ａは、普図保留記憶領域の第１記憶部〜第４記憶部に記憶されている普図保留（当たり決定乱数）を、１つ序数の小さい記憶部にブロック転送する。具体的には、第２記憶部〜第４記憶部に記憶されている普図保留を、第１記憶部〜第３記憶部に転送する。また、メインＲＡＭ３００ｃには、処理対象となる第０記憶部が設けられており、第１記憶部に記憶されている普図保留を、第０記憶部に転送する。なお、この普通図柄記憶エリアシフト処理においては、普通図柄保留球数カウンタのカウンタ値を「１」減算するとともに、普図保留が「１」減算したことを示す、普図保留減指定コマンドを送信バッファにセットする。

【0461】

（ステップＳ７１０−５）
メインＣＰＵ３００ａは、第０記憶部に転送された当たり決定乱数をロードし、現在の遊技状態に対応する当たり決定乱数判定テーブルを選択して普図抽選を行い、その抽選結果を記憶する普通図柄当たり判定処理を実行する。

【0462】

（ステップＳ７１０−７）
メインＣＰＵ３００ａは、上記ステップＳ７１０−５の普図抽選の結果に対応する普通図柄停止図柄番号をセーブする。なお、本実施形態では、普通図柄表示器１６８は１つのＬＥＤランプで構成されており、当たりの場合には普通図柄表示器１６８を点灯させ、ハズレの場合には普通図柄表示器１６８を消灯させる。ここで決定する普通図柄停止図柄番号は、最終的に普通図柄表示器１６８を点灯するか否かを示すものであり、例えば、当たりに当選した場合には、普通図柄停止図柄番号として「０」が決定され、ハズレの場合には、普通図柄停止図柄番号として「１」が決定される。

【0463】

（ステップＳ７１０−９）
メインＣＰＵ３００ａは、現在の遊技状態を確認し、対応する普通図柄変動時間データテーブルを選択してセットする。

【0464】

（ステップＳ７１０−１１）
メインＣＰＵ３００ａは、上記ステップＳ７１０−３で第０記憶部に転送した当たり決定乱数と、上記ステップＳ７１０−９でセットした普通図柄変動時間データテーブルとに基づいて、普通図柄変動時間を決定する。

【0465】

（ステップＳ７１０−１３）
メインＣＰＵ３００ａは、上記ステップＳ７１０−１１で決定した普通図柄変動時間を普通遊技タイマにセーブする。

【0466】

（ステップＳ７１０−１５）
メインＣＰＵ３００ａは、普通図柄表示器１６８において、普通図柄の変動表示を開始するために、普通図柄表示図柄カウンタを設定する処理を実行する。この普通図柄表示図柄カウンタに、カウンタ値として例えば「０」が設定されている場合には普通図柄表示器１６８が点灯制御され、カウンタ値として「１」が設定されている場合には普通図柄表示器１６８が消灯制御される。ここでは、普通図柄の変動表示の開始時に所定のカウンタ値が普通図柄表示図柄カウンタに設定されることとなる。

【0467】

（ステップＳ７１０−１７）
メインＣＰＵ３００ａは、普図保留記憶領域に記憶されている普図保留数を示す普図保留指定コマンドを送信バッファにセットする。

【0468】

（ステップＳ７１０−１９）
メインＣＰＵ３００ａは、上記ステップＳ７１０−７で決定された普通図柄停止図柄番号、すなわち、普通図柄当たり判定処理によって決定された図柄種別（当たり図柄またはハズレ図柄）に基づいて、普通図柄指定コマンドを送信バッファにセットする。

【0469】

（ステップＳ７１０−２１）
メインＣＰＵ３００ａは、普通遊技管理フェーズを「０１Ｈ」に更新し、当該普通図柄変動待ち処理を終了する。

【0470】

図４９は、主制御基板３００における普通図柄変動中処理を説明するフローチャートである。この普通図柄変動中処理は、普通遊技管理フェーズが「０１Ｈ」であった場合に実行される。

【0471】

（ステップＳ７２０−１）
メインＣＰＵ３００ａは、上記ステップＳ７１０−１３でセーブした普通遊技タイマのタイマ値が「０」であるかを判定する。その結果、タイマ値が「０」であった場合にはステップＳ７２０−９に処理を移し、タイマ値が「０」ではなかった場合にはステップＳ７２０−３に処理を移す。

【0472】

（ステップＳ７２０−３）
メインＣＰＵ３００ａは、普通図柄表示器１６８の点灯時間および消灯時間を計時する普通図柄表示タイマを更新する。具体的には、普通図柄表示タイマのタイマ値が「０」であった場合には、所定のタイマ値がセットされ、タイマ値が「１」以上であった場合には、現在のタイマ値から「１」減算した値にタイマ値を更新する。

【0473】

（ステップＳ７２０−５）
メインＣＰＵ３００ａは、普通図柄表示タイマのタイマ値が「０」であるかを判定する。その結果、普通図柄表示タイマのタイマ値が「０」であると判定した場合にはステップＳ７２０−７に処理を移し、普通図柄表示タイマのタイマ値が「０」でないと判定した場合には当該普通図柄変動中処理を終了する。

【0474】

（ステップＳ７２０−７）
メインＣＰＵ３００ａは、普通図柄表示図柄カウンタのカウンタ値を更新する。ここでは、普通図柄表示図柄カウンタのカウンタ値が、普通図柄表示器１６８の消灯を示すカウンタ値であった場合には点灯を示すカウンタ値に更新し、普通図柄表示器１６８の点灯を示すカウンタ値であった場合には消灯を示すカウンタ値に更新し、当該普通図柄変動中処理を終了する。これにより、普通図柄表示器１６８は、普通図柄変動時間にわたって、所定時間おきに点灯、消灯を繰り返す（点滅する）こととなる。

【0475】

（ステップＳ７２０−９）
メインＣＰＵ３００ａは、普通図柄表示図柄カウンタに、上記ステップＳ７１０−７で決定した普通図柄停止図柄番号（カウンタ値）をセーブする。これにより、普通図柄表示器１６８が最終的に点灯もしくは消灯制御され、普図抽選の結果が報知されることとなる。

【0476】

（ステップＳ７２０−１１）
メインＣＰＵ３００ａは、普通図柄を停止表示する時間である普通図柄変動停止時間を普通遊技タイマにセットする。

【0477】

（ステップＳ７２０−１３）
メインＣＰＵ３００ａは、普通図柄の停止表示が開始されたことを示す普図停止指定コマンドを送信バッファにセットする。

【0478】

（ステップＳ７２０−１５）
メインＣＰＵ３００ａは、普通遊技管理フェーズを「０２Ｈ」に更新し、当該普通図柄変動中処理を終了する。

【0479】

図５０は、主制御基板３００における普通図柄停止図柄表示処理を説明するフローチャートである。この普通図柄停止図柄表示処理は、普通遊技管理フェーズが「０２Ｈ」であった場合に実行される。

【0480】

（ステップＳ７３０−１）
メインＣＰＵ３００ａは、上記ステップＳ７２０−１１でセットした普通遊技タイマのタイマ値が「０」でないかを判定する。その結果、普通遊技タイマのタイマ値が「０」ではないと判定した場合には当該普通図柄停止図柄表示処理を終了し、普通遊技タイマのタイマ値が「０」であると判定した場合にはステップＳ７３０−３に処理を移す。

【0481】

（ステップＳ７３０−３）
メインＣＰＵ３００ａは、普図抽選の結果を確認する。

【0482】

（ステップＳ７３０−５）
メインＣＰＵ３００ａは、普図抽選の結果が当たりであるかを判定する。その結果、当たりであると判定した場合にはステップＳ７３０−９に処理を移し、当たりではない（ハズレである）と判定した場合にはステップＳ７３０−７に処理を移す。

【0483】

（ステップＳ７３０−７）
メインＣＰＵ３００ａは、普通遊技管理フェーズを「００Ｈ」に更新し、当該普通図柄停止図柄表示処理を終了する。これにより、１の普図保留に基づく普通遊技管理処理が終了し、普図保留が記憶されている場合には、次の保留に基づく普通図柄の変動表示を開始するための処理が行われることとなる。

【0484】

（ステップＳ７３０−９）
メインＣＰＵ３００ａは、開閉制御パターンテーブルのデータを参照し、普通遊技タイマに、タイマ値として普電開放前時間をセーブする。

【0485】

（ステップＳ７３０−１１）
メインＣＰＵ３００ａは、普通遊技管理フェーズを「０３Ｈ」に更新し、当該普通図柄停止図柄表示処理を終了する。これにより、第２始動口１２２の開閉制御が開始されることとなる。

【0486】

図５１は、主制御基板３００における普通電動役物入賞口開放前処理を説明するフローチャートである。この普通電動役物入賞口開放前処理は、普通遊技管理フェーズが「０３Ｈ」であった場合に実行される。

【0487】

（ステップＳ７４０−１）
メインＣＰＵ３００ａは、上記ステップＳ７３０−９でセットした普通遊技タイマのタイマ値が「０」でないかを判定する。その結果、普通遊技タイマのタイマ値が「０」ではないと判定した場合には当該普通電動役物入賞口開放前処理を終了し、普通遊技タイマのタイマ値が「０」であると判定した場合にはステップＳ７４１に処理を移す。

【0488】

（ステップＳ７４１）
メインＣＰＵ３００ａは、普通電動役物入賞口開閉切替処理を実行する。この普通電動役物入賞口開閉切替処理については後述する。

【0489】

（ステップＳ７４０−３）
メインＣＰＵ３００ａは、普通遊技管理フェーズを「０４Ｈ」に更新し、当該普通電動役物入賞口開放前処理を終了する。

【0490】

図５２は、主制御基板３００における普通電動役物入賞口開閉切替処理を説明するフローチャートである。

【0491】

（ステップＳ７４１−１）
メインＣＰＵ３００ａは、普通電動役物開閉切替回数カウンタのカウンタ値が、普通電動役物開閉切替回数（１回の開閉制御中における第２始動口１２２の可動片１２２ｂの開閉回数）の上限値であるかを判定する。その結果、カウンタ値が上限値であると判定した場合には当該普通電動役物入賞口開閉切替処理を終了し、カウンタ値は上限値ではないと判定した場合にはステップＳ７４１−３に処理を移す。

【0492】

（ステップＳ７４１−３）
メインＣＰＵ３００ａは、開閉制御パターンテーブルのデータを参照し、普通電動役物開閉切替回数カウンタのカウンタ値に基づいて、普通電動役物ソレノイド１２２ｃを通電制御するためのソレノイド制御データ（通電制御データまたは通電停止制御データ）、および、普通電動役物ソレノイド１２２ｃの通電時間（ソレノイド通電時間）もしくは通電停止時間（普電閉鎖有効時間＝休止時間）であるタイマデータを抽出する。

【0493】

（ステップＳ７４１−５）
メインＣＰＵ３００ａは、上記ステップＳ７４１−３で抽出したソレノイド制御データに基づいて、普通電動役物ソレノイド１２２ｃの通電を開始するか、もしくは、普通電動役物ソレノイド１２２ｃの通電を停止するための普通電動役物ソレノイド通電制御処理を実行する。この普通電動役物ソレノイド通電制御処理の実行により、上記ステップＳ４００−２５およびステップＳ４００−２７において、普通電動役物ソレノイド１２２ｃの通電開始もしくは通電停止の制御がなされることとなる。

【0494】

（ステップＳ７４１−７）
メインＣＰＵ３００ａは、上記ステップＳ７４１−３で抽出したタイマデータに基づくタイマ値を、普通遊技タイマにセーブする。なお、ここで普通遊技タイマにセーブされるタイマ値は、第２始動口１２２の１回の最大開放時間となる。

【0495】

（ステップＳ７４１−９）
メインＣＰＵ３００ａは、普通電動役物ソレノイド１２２ｃの通電開始状態か、すなわち、上記ステップＳ７４１−５において、普通電動役物ソレノイド１２２ｃの通電を開始する制御処理がなされたかを判定する。その結果、通電開始状態であると判定した場合にはステップＳ７４１−１１に処理を移し、通電開始状態ではないと判定した場合には当該普通電動役物入賞口開閉切替処理を終了する。

【0496】

（ステップＳ７４１−１１）
メインＣＰＵ３００ａは、普通電動役物開閉切替回数カウンタのカウンタ値を、現在のカウンタ値に「１」加算した値に更新し、当該普通電動役物入賞口開閉切替処理を終了する。

【0497】

図５３は、主制御基板３００における普通電動役物入賞口開放制御処理を説明するフローチャートである。この普通電動役物入賞口開放制御処理は、普通遊技管理フェーズが「０４Ｈ」であった場合に実行される。

【0498】

（ステップＳ７５０−１）
メインＣＰＵ３００ａは、上記ステップＳ７４１−７でセーブした普通遊技タイマのタイマ値が「０」でないかを判定する。その結果、普通遊技タイマのタイマ値が「０」ではないと判定した場合にはステップＳ７５０−５に処理を移し、普通遊技タイマのタイマ値が「０」であると判定した場合にはステップＳ７５０−３に処理を移す。

【0499】

（ステップＳ７５０−３）
メインＣＰＵ３００ａは、普通電動役物開閉切替回数カウンタのカウンタ値が、普通電動役物開閉切替回数の上限値であるかを判定する。その結果、カウンタ値が上限値であると判定した場合にはステップＳ７５０−７に処理を移し、カウンタ値は上限値ではないと判定した場合にはステップＳ７４１に処理を移す。

【0500】

（ステップＳ７４１）
上記ステップＳ７５０−３において、普通電動役物開閉切替回数カウンタのカウンタ値が、普通電動役物開閉切替回数の上限値ではないと判定した場合には、メインＣＰＵ３００ａは、上記ステップＳ７４１の処理を実行する。

【0501】

（ステップＳ７５０−５）
メインＣＰＵ３００ａは、上記ステップＳ５３０−９で更新された普通電動役物入賞球数カウンタのカウンタ値が規定数に到達していないか、すなわち、第２始動口１２２に、１回の開閉制御中の最大入賞可能数と同数の遊技球が入球していないかを判定する。その結果、規定数に到達していないと判定した場合には当該普通電動役物入賞口開放制御処理を終了し、規定数に到達したと判定した場合にはステップＳ７５０−７に処理を移す。

【0502】

（ステップＳ７５０−７）
メインＣＰＵ３００ａは、普通電動役物ソレノイド１２２ｃの通電を停止して第２始動口１２２を閉鎖するために必要な普通電動役物閉鎖処理を実行する。これにより、第２始動口１２２が閉鎖状態となる。

【0503】

（ステップＳ７５０−９）
メインＣＰＵ３００ａは、普電有効状態時間を普通遊技タイマにセーブする。

【0504】

（ステップＳ７５０−１１）
メインＣＰＵ３００ａは、普通遊技管理フェーズを「０５Ｈ」に更新し、当該普通電動役物入賞口開放制御処理を終了する。

【0505】

図５４は、主制御基板３００における普通電動役物入賞口閉鎖有効処理を説明するフローチャートである。この普通電動役物入賞口閉鎖有効処理は、普通遊技管理フェーズが「０５Ｈ」であった場合に実行される。

【0506】

（ステップＳ７６０−１）
メインＣＰＵ３００ａは、上記ステップＳ７５０−９でセーブした普通遊技タイマのタイマ値が「０」でないかを判定する。その結果、普通遊技タイマのタイマ値が「０」ではないと判定した場合には当該普通電動役物入賞口閉鎖有効処理を終了し、普通遊技タイマのタイマ値が「０」であると判定した場合にはステップＳ７６０−３に処理を移す。

【0507】

（ステップＳ７６０−３）
メインＣＰＵ３００ａは、普電終了ウェイト時間を普通遊技タイマにセーブする。

【0508】

（ステップＳ７６０−５）
メインＣＰＵ３００ａは、普通遊技管理フェーズを「０６Ｈ」に更新し、当該普通電動役物入賞口閉鎖有効処理を終了する。

【0509】

図５５は、主制御基板３００における普通電動役物入賞口終了ウェイト処理を説明するフローチャートである。この普通電動役物入賞口終了ウェイト処理は、普通遊技管理フェーズが「０６Ｈ」であった場合に実行される。

【0510】

（ステップＳ７７０−１）
メインＣＰＵ３００ａは、上記ステップＳ７６０−３でセーブした普通遊技タイマのタイマ値が「０」でないかを判定する。その結果、普通遊技タイマのタイマ値が「０」ではないと判定した場合には当該普通電動役物入賞口終了ウェイト処理を終了し、普通遊技タイマのタイマ値が「０」であると判定した場合にはステップＳ７７０−３に処理を移す。

【0511】

（ステップＳ７７０−３）
メインＣＰＵ３００ａは、普通遊技管理フェーズを「００Ｈ」に更新し、当該普通電動役物入賞口終了ウェイト処理を終了する。これにより、普図保留が記憶されている場合には、普通図柄の変動表示が再開されることとなる。

【0512】

以上のように、主制御基板３００において各種の処理が実行されることにより、特別遊技および普通遊技が進行することとなるが、こうした遊技の進行中には、主制御基板３００から送信されるコマンドに基づいて、副制御基板３３０において、さまざまな演出を実行するための制御が行われる。以下では、大役抽選の抽選結果を報知する変動演出、予告演出について説明した後、副制御基板３３０で制御、管理される演出モードについて説明し、その後、演出モードが特殊モードに設定されている場合の予告演出について説明する。

【0513】

（演出の一例）
図５６は、リーチなしパターンの変動演出の一例を説明する図である。上記のように、主制御基板３００において大役抽選が行われると、特別図柄の変動表示中、すなわち、特別図柄の変動時間に亘って、大役抽選の結果を報知する変動演出が実行される。この変動演出においては、演出表示部２００ａにおいて種々の背景画像が表示されるとともに、この背景画像に重畳して、演出図柄２２０ａ、２２０ｂ、２２０ｃが変動表示（スクロール表示）される。そして、最終的に演出表示部２００ａに停止表示された演出図柄２２０ａ、２２０ｂ、２２０ｃの組み合わせ表示態様によって、大役抽選の結果が遊技者に報知されることとなる。なお、変動演出中は、演出表示部２００ａに表示される画像に伴って、音声出力装置２０６から音声が出力されるとともに、演出照明装置２０４が点灯制御され、また、演出役物装置２０２が可動制御される。

【0514】

本実施形態の変動演出は、リーチなしパターン、リーチ変動パターンに大別される。リーチなしパターンの変動演出では、演出表示部２００ａに背景画像（図示を省略）が表示されるとともに、この背景画像に演出図柄２２０ａ、２２０ｂ、２２０ｃが重畳して変動表示される。例えば、図５６（ａ）に示すように、大役抽選結果がハズレであったことを示す組み合わせで演出図柄２２０ａ、２２０ｂ、２２０ｃが停止表示されているとする。この状態で、新たに特別図柄の変動表示が行われると、当該特別図柄の変動表示の開始に伴って、図５６（ｂ）に示すように、３つの演出図柄２２０ａ、２２０ｂ、２２０ｃが変動表示（スクロール表示）を開始する。なお、図中下向きの矢印は、演出図柄２２０ａ、２２０ｂ、２２０ｃが縦方向にスクロール表示されていることを示している。

【0515】

そして、図５６（ｃ）に示すように、まず、演出図柄２２０ａが停止表示され、その後、図５６（ｄ）に示すように、演出図柄２２０ａと異なる図柄（態様）で演出図柄２２０ｃが停止表示される。そして、特別図柄の変動表示が終了して、第１特別図柄表示器１６０または第２特別図柄表示器１６２に特別図柄が停止表示するのとほぼ同じタイミングで、図５６（ｅ）に示すように、演出図柄２２０ｂが停止表示され、このとき停止表示されている３つの演出図柄２２０ａ、２２０ｂ、２２０ｃの組み合わせによって、大役抽選結果が遊技者に報知される。

【0516】

なお、本実施形態では、大当たり当選時には、３つの演出図柄２２０ａ、２２０ｂ、２２０ｃが全て同一の図柄（態様）で停止表示され、その後に特別遊技が実行される。一方、大役抽選結果がハズレであった場合には、３つの演出図柄２２０ａ、２２０ｂ、２２０ｃが全て同一の図柄（態様）で停止表示されることはない。

【0517】

図５７は、リーチ変動パターンの変動演出の一例を説明する図である。リーチ変動パターンの変動演出では、例えば、図５７（ａ）に示すように、特別図柄の変動表示の開始に伴って、演出図柄２２０ａ、２２０ｂ、２２０ｃの変動表示が開始された後、図５７（ｂ）に示すように、演出図柄２２０ａが仮停止表示される。その後、図５７（ｃ）に示すように、演出図柄２２０ｃが仮停止表示される。このとき、演出図柄２２０ｃは、演出図柄２２０ａと同一の図柄（態様）で仮停止表示される。

【0518】

このように、演出表示部２００ａにおいて、演出図柄２２０ａ、２２０ｃが特定態様（同一の図柄（態様））、所謂「リーチ態様」で表示されると、図５７（ｄ）に示すように、演出図柄２２０ａ、２２０ｂ、２２０ｃの形状を、特定態様になる前と異にして変動表示が継続される。そして、その後、演出表示部２００ａには、図５７（ｅ）に示すように、所定の動画（リーチ発展演出）が再生表示されるとともに、最終的に、演出図柄２２０ａ、２２０ｂ、２２０ｃが停止表示されて大役抽選結果が遊技者に報知されることとなる。

【0519】

（演出決定テーブルの一例）
次に、上記の変動演出の態様の決定方法について説明する。図５８（ａ）は、前半変動演出決定テーブルを説明する図であり、図５８（ｂ）は、後半変動演出決定テーブルを説明する図である。本実施形態では、変動モード番号（変動モードコマンド）に基づいて前半の変動演出の態様が決定され、変動パターン番号（変動パターンコマンド）に基づいて後半の変動演出の態様が決定される。具体的には、リーチ変動パターンの変動演出においては、所定の動画（リーチ発展演出）が再生表示されるまでの変動演出の態様（演出表示部２００ａに表示される画像パターン）が、変動モード番号（変動モードコマンド）に基づいて決定され、動画（リーチ発展演出）の画像パターンが、変動パターン番号（変動パターンコマンド）に基づいて決定される。したがって、例えば、図５７に示すリーチ変動パターンの変動演出においては、図５７（ａ）〜図５７（ｄ）に示す変動演出の態様（画像パターン）が変動モード番号（変動モードコマンド）に基づいて決定されており、図５７（ｅ）に示す変動演出の態様（動画）が変動パターン番号（変動パターンコマンド）に基づいて決定されている。

【0520】

なお、リーチなしパターンの変動演出は、前半の変動演出が実行されないことを示す変動モード番号（変動モードコマンド）と、所定の変動パターン番号（変動パターンコマンド）とが決定された場合に実行される。例えば、前半の変動演出が実行されないことを示す「００Ｈ」の変動モード番号に対応する変動モードコマンドを受信すると、副制御基板３３０では、必ず、前半の変動演出の態様として「なし」が決定される。また、同時に受信した変動パターンコマンドに基づいて、開始から終了までの変動演出の態様が決定される。したがって、図５６に示す変動演出の態様（画像パターン）は、変動パターン番号（変動パターンコマンド）に基づいて決定されることとなる。

【0521】

図５８（ａ）に示すように、副制御基板３３０のサブＲＯＭ３３０ｂには、受信し得る変動モードコマンド（変動モード番号）のそれぞれに、前半の変動演出の態様が対応付けられた前半変動演出決定テーブルが記憶されている。この前半変動演出決定テーブルは、演出モードごとに設けられており、副制御基板３３０では、変動モードコマンドを受信すると、０〜２４９の範囲から１の演出乱数を取得するとともに、現在設定されている演出モードに対応する前半変動演出決定テーブルをセットする。そして、取得した演出乱数および変動モードコマンド（変動モード番号）に基づいて、前半の変動演出の態様が決定される。

【0522】

なお、図５８（ａ）において、変動モード番号と前半の変動演出の態様とが対応付けられた各選択領域に記された数字は、当該選択領域に割り振られた乱数の範囲、すなわち、当該選択領域の選択比率を示している。例えば、変動モード番号＝００Ｈに対応する変動モードコマンドを受信した場合には、前半の変動演出の態様として、必ず、「なし」が決定され、変動モード番号＝０１Ｈに対応する変動モードコマンドを受信した場合には、前半の変動演出の態様として、必ず、「リーチＡ」の変動演出が決定され、変動モード番号＝０２Ｈに対応する変動モードコマンドを受信した場合には、前半の変動演出の態様として、必ず、「リーチＢ」の変動演出が決定されることとなる。

【0523】

ここで、前半の変動演出の態様のうち「なし」は、前半の変動演出を実行しないことを示しており、この「なし」が決定された場合には、後述する変動パターンコマンドに基づいて決定される後半の変動演出のみが実行されることとなる。また、図５８（ａ）において、前半の変動演出の態様における「リーチＡ」や「リーチＢ」は、それぞれ、リーチ変動パターンの変動演出のうち、演出図柄２２０ａ、２２０ｂ、２２０ｃがリーチ態様になるまでの、演出表示部２００ａに表示される画像パターンを示している。これらの画像パターンは、変動モード番号に対応付けられた特別図柄の変動表示の時間と一致するように予め設計されている。

【0524】

したがって、演出表示部２００ａにおいて、リーチなしパターンの変動演出が実行される場合には、必ず、変動モード番号＝００Ｈに対応する変動モードコマンドを受信していることとなる。換言すれば、変動モード番号＝００Ｈに対応する変動モードコマンドを受信すると、必ず、演出表示部２００ａにおいて、リーチなしパターンの変動演出が実行されることとなる。これに対して、演出表示部２００ａにおいて、リーチ変動パターンの変動演出が実行される場合には、必ず、変動モード番号＝００Ｈ以外の変動モード番号に対応する変動モードコマンドを受信していることとなる。換言すれば、変動モード番号＝００Ｈに対応する変動モードコマンド以外の変動モードコマンドを受信すると、必ず、演出表示部２００ａにおいて、リーチ変動パターンの変動演出が実行されることとなる。

【0525】

また、図５８（ｂ）に示すように、副制御基板３３０のサブＲＯＭ３３０ｂには、受信し得る変動パターンコマンド（変動パターン番号）のそれぞれに、後半の変動演出の態様が対応付けられた後半変動演出決定テーブルが記憶されている。この後半変動演出決定テーブルは、演出モードごとに設けられており、副制御基板３３０では、変動パターンコマンドを受信すると、０〜２４９の範囲から１の演出乱数を取得するとともに、現在設定されている演出モードに対応する後半変動演出決定テーブルをセットする。そして、取得した演出乱数および変動パターンコマンド（変動パターン番号）に基づいて、後半の変動演出の態様が決定される。

【0526】

なお、図５８（ｂ）において、変動パターン番号と後半の変動演出の態様とが対応付けられた各選択領域に記された数字は、図５８（ａ）と同様に、当該選択領域に割り振られた乱数の範囲、すなわち、当該選択領域の選択比率を示している。例えば、変動パターン番号＝００Ｈに対応する変動パターンコマンドを受信した場合には、後半の変動演出の態様として、必ず、「ハズレ４秒」の変動演出が実行され、変動パターン番号＝０１Ｈに対応する変動パターンコマンドを受信した場合には、後半の変動演出の態様として、必ず、「ハズレ８秒」の変動演出が実行され、変動パターン番号＝０２Ｈに対応する変動パターンコマンドを受信した場合には、後半の変動演出の態様として、必ず、「ハズレ１２秒」の変動演出が実行されることとなる。

【0527】

なお、「ハズレ４秒」、「ハズレ８秒」、「ハズレ１２秒」の変動演出の態様は、演出図柄２２０ａ、２２０ｂ、２２０ｃが、変動表示を開始してから、リーチ態様になることなく、それぞれ４秒、８秒、１２秒で、ハズレを報知する態様で停止表示するものである。したがって、主制御基板３００において、「００Ｈ」、「０１Ｈ」、「０２Ｈ」の変動パターン番号が決定される場合には、前半の変動演出の態様として「なし」が決定されるように、必ず、「００Ｈ」の変動モード番号（変動モードコマンド）が決定されるように設計されている。

【0528】

また、主制御基板３００において、例えば、変動パターン番号＝０４Ｈが決定された場合には、後半の変動演出の態様として、「パターン１」および「パターン２」のいずれかが決定される。「パターン１」、「パターン２」は、図５７（ｅ）に示す動画の種類を示すものであり、演出表示部２００ａに表示される画像は異なるものの、その構成時間は、変動パターン番号＝０４Ｈに対応付けられた変動表示の時間と一致している。

【0529】

上記のように、副制御基板３３０においては、設定されている演出モードに応じて、前半変動演出決定テーブルおよび後半変動演出決定テーブルが選択され、当該選択したテーブルに基づいて、演出表示部２００ａに表示される変動演出の態様が決定される。

【0530】

（予告演出の一例）
図５９は、予告演出の一例を説明する図である。予告演出は、変動演出が開始されてから、演出図柄２２０ａが停止表示されるまでの間に実行される。予告演出は、所謂ステップアップ予告演出であり、最大で５回、ウィンドウ予告画像２３０が演出表示部２００ａの中央に順次表示される。具体的には、ウィンドウ予告画像２３０が１回表示される予告演出では、演出図柄２２０ａ、２２０ｂ、２２０ｃの変動表示が開始されると、図５９（ａ）に示すように、演出表示部２００ａの中央にウィンドウ予告画像２３０ａが一定時間表示される。

【0531】

また、ウィンドウ予告画像２３０が２回表示される予告演出では、演出図柄２２０ａ、２２０ｂ、２２０ｃの変動表示が開始されると、図５９（ａ）に示すように、演出表示部２００ａの中央にウィンドウ予告画像２３０ａが一定時間表示された後、図５９（ｂ）に示すように、ウィンドウ予告画像２３０ａよりも１段階大きなウィンドウ予告画像２３０ｂが演出表示部２００ａの中央に一定時間表示される。

【0532】

また、ウィンドウ予告画像２３０が３回表示される予告演出では、ウィンドウ予告画像２３０が２回表示される予告演出と同様に、ウィンドウ予告画像２３０ａ、２３０ｂが順次表示された後、図５９（ｃ）に示すように、ウィンドウ予告画像２３０ｂよりも１段階大きなウィンドウ予告画像２３０ｃが演出表示部２００ａの中央に一定時間表示される。

【0533】

また、ウィンドウ予告画像２３０が４回表示される予告演出では、ウィンドウ予告画像２３０が３回表示される予告演出と同様に、ウィンドウ予告画像２３０ａ、２３０ｂ、２３０ｃが順次表示された後、図５９（ｄ）に示すように、ウィンドウ予告画像２３０ｃよりも１段階大きなウィンドウ予告画像２３０ｄが演出表示部２００ａの中央に一定時間表示される。

【0534】

また、ウィンドウ予告画像２３０が５回表示される予告演出では、ウィンドウ予告画像２３０が４回表示される予告演出と同様に、ウィンドウ予告画像２３０ａ、２３０ｂ、２３０ｃ、２３０ｄが順次表示された後、図５９（ｅ）に示すように、ウィンドウ予告画像２３０ｄよりも１段階大きなウィンドウ予告画像２３０ｅが演出表示部２００ａの中央に一定時間表示される。

【0535】

なお、予告演出は、主制御基板３００から送信される変動モードコマンド（変動モード番号）によって決定され、ウィンドウ予告画像２３０の表示段階（表示回数）が多くなるほど、大当たりの当選期待度、すなわち、信頼度が高くなるように、主制御基板３００における変動モードコマンドの選択比率が設定されている。

【0536】

図６０は、予告演出決定テーブルを説明する図である。副制御基板３３０のサブＲＯＭ３３０ｂには、変動モードコマンド（変動モード番号）ごとに予告演出の実行パターンの選択比率が設定された予告演出決定テーブルが記憶されている。副制御基板３３０では、変動モードコマンドが主制御基板３００から送信されると、変動モードコマンド（変動モード番号）を受信するとともに、０〜２４９の範囲から１の演出乱数を取得し、変動モードコマンド（変動モード番号）と、取得した演出乱数とに基づいて、予告演出決定テーブルを参照して、予告演出の実行パターンが決定される。なお、図６０中の予告演出の実行パターンにおいて、「なし」は、予告演出を実行しないことを示しており、「ＳＵ１」は、ウィンドウ予告画像２３０を１回表示する予告演出を実行することを示しており、「ＳＵ２」は、ウィンドウ予告画像２３０を２回表示する予告演出を実行することを示しており、「ＳＵ３」は、ウィンドウ予告画像２３０を３回表示する予告演出を実行することを示しており、「ＳＵ４」は、ウィンドウ予告画像２３０を４回表示する予告演出を実行することを示しており、「ＳＵ５」は、ウィンドウ予告画像２３０を５回表示する予告演出を実行することを示している。

【0537】

（演出モード）
図６１は、演出モードを説明する図である。本実施形態では、打-WIN機能を利用した遊技における遊技履歴情報のうちの経験値を獲得することができる期間を設定するための演出モードが複数設けられている。副制御基板３３０においては、これら複数の演出モードの中から、ＲＴＣ３３２で計時される現在の日時（時刻）に応じて、いずれかの演出モードが設定され、当該設定されている演出モードに応じて経験値の獲得の可否が決定される。図６１（ａ）、（ｂ）に示すように、ＲＴＣ３３２で計時された現在の時刻が１０：００〜１０：０５、１１：００〜１１：０５、１２：００〜１２：０５、１３：００〜１３：０５のように、毎時間、０分から５分までの５分間は、演出モードが特殊モードに設定され、それ以外の時刻（５分から０分までの間の５５分間）は、演出モードが通常モードに設定される。より具体的には、毎時間、０分から５分までの５分間に変動演出が開始された場合には、当該変動演出が実行されている間は、演出モードが特殊モードに設定される。

【0538】

そして、図６１（ｃ）に示すように、演出モードが特殊モードに設定されている間は、演出表示部２００ａの上部に、演出モードが特殊モードであることを示した「特殊モード中」の帯が表示されるとともに、詳しくは後述するが、実行される予告演出に応じて、打−WIN機能を利用した遊技における経験値を獲得することが可能となる。なお、演出モードが通常モードに設定されている間は、演出表示部２００ａの上部に、「特殊モード中」の帯が表示されることはない。

【0539】

（特殊モード中の予告演出の一例）
図６２は、特殊モード中の予告演出の一例を説明する図である。上記した予告演出は、演出モードが通常モードおよび特殊モードのどちらに設定されていても実行されるが、演出モードが特殊モードに設定されている場合にのみ、打-WIN機能を利用した遊技における遊技履歴情報のうちの経験値を獲得することができる。なお、上記のように、遊技の開始前に遊技者により打-WIN機能を利用した遊技を開始するための入力操作が行われると、打-WIN機能を利用した遊技が開始される。

【0540】

ウィンドウ予告画像２３０が１回表示される特殊モード中の予告演出では、演出図柄２２０ａ、２２０ｂ、２２０ｃの変動表示が開始されると、図６２（ａ）に示すように、演出表示部２００ａの中央にウィンドウ予告画像２３０ａが一定時間表示されるとともに、経験値が５ｐｔ獲得されたことを示す「＋５ｐｔ」と記した獲得経験値画像２４０ａが表示される。したがって、ウィンドウ予告画像２３０が１回表示される特殊モード中の予告演出では、経験値が５ｐｔ獲得され、また５ｐｔ獲得されたことが報知される。

【0541】

また、ウィンドウ予告画像２３０が２回表示される特殊モード中の予告演出では、演出図柄２２０ａ、２２０ｂ、２２０ｃの変動表示が開始されると、図６２（ａ）に示すように、演出表示部２００ａの中央にウィンドウ予告画像２３０ａが一定時間表示されるとともに、獲得経験値画像２４０ａが表示される。その後、図６２（ｂ）に示すように、ウィンドウ予告画像２３０ｂが演出表示部２００ａの中央に一定時間表示されるとともに、経験値が１０ｐｔ獲得されたことを示す「＋１０ｐｔ」と記した獲得経験値画像２４０ｂが表示される。したがって、ウィンドウ予告画像２３０が２回表示される特殊モード中の予告演出では、経験値が合計で１５ｐｔ獲得され、また１５ｐｔ獲得されたことが報知される。

【0542】

また、ウィンドウ予告画像２３０が３回表示される特殊モード中の予告演出では、ウィンドウ予告画像２３０が２回表示される予告演出と同様に、ウィンドウ予告画像２３０ａおよび獲得経験値画像２４０ａ、ウィンドウ予告画像２３０ｂおよび獲得経験値画像２４０ｂが順次表示される。その後、図６２（ｃ）に示すように、ウィンドウ予告画像２３０ｃが演出表示部２００ａの中央に一定時間表示されるとともに、経験値が２０ｐｔ獲得されたことを示す「＋２０ｐｔ」と記した獲得経験値画像２４０ｃが表示される。したがって、ウィンドウ予告画像２３０が３回表示される特殊モード中の予告演出では、経験値が合計で３５ｐｔ獲得され、また３５ｐｔ獲得されたことが報知される。

【0543】

また、ウィンドウ予告画像２３０が４回表示される特殊モード中の予告演出では、ウィンドウ予告画像２３０が３回表示される予告演出と同様に、ウィンドウ予告画像２３０ａおよび獲得経験値画像２４０ａ、ウィンドウ予告画像２３０ｂおよび獲得経験値画像２４０ｂ、ウィンドウ予告画像２３０ｃおよび獲得経験値画像２４０ｃが順次表示される。その後、図６２（ｄ）に示すように、ウィンドウ予告画像２３０ｄが演出表示部２００ａの中央に一定時間表示されるとともに、経験値が３０ｐｔ獲得されたことを示す「＋３０ｐｔ」と記した獲得経験値画像２４０ｄが表示される。したがって、ウィンドウ予告画像２３０が４回表示される特殊モード中の予告演出では、経験値が合計で６５ｐｔ獲得され、また６５ｐｔ獲得されたことが報知される。

【0544】

また、ウィンドウ予告画像２３０が５回表示される予告演出では、ウィンドウ予告画像２３０が４回表示される予告演出と同様に、ウィンドウ予告画像２３０ａおよび獲得経験値画像２４０ａ、ウィンドウ予告画像２３０ｂおよび獲得経験値画像２４０ｂ、ウィンドウ予告画像２３０ｃおよび獲得経験値画像２４０ｃ、ウィンドウ予告画像２３０ｄおよび獲得経験値画像２４０ｄが順次表示される。その後、図６２（ｅ）に示すように、ウィンドウ予告画像２３０ｅが演出表示部２００ａの中央に一定時間表示されるとともに、経験値が４０ｐｔ獲得されたことを示す「＋４０ｐｔ」と記した獲得経験値画像２４０ｅが表示される。したがって、ウィンドウ予告画像２３０が５回表示される特殊モード中の予告演出では、経験値が合計で１０５ｐｔ獲得され、また１０５ｐｔ獲得されたことが報知される。

【0545】

図６３は、経験値決定テーブルを説明する図である。副制御基板３３０のサブＲＯＭ３３０ｂには、予告演出の実行パターンごとに、ウィンドウ予告画像２３０の各表示回で報知される経験値（報知経験値）、および、獲得することができる合計の経験値（獲得経験値）が設定された経験値決定テーブルが記憶されている。副制御基板３３０では、演出モードが特殊モードに設定されている間に予告演出の実行パターンが決定されると、決定された予告演出の実行パターンに基づいて、経験値決定テーブルを参照して、各表示回で報知される報知経験値、および、獲得経験値を決定する。例えば、経験値決定テーブルにおける各表示回での報知経験値の「５，１０」は、１回目のウィンドウ予告画像２３０ａの表示で「＋５ｐｔ」と記した獲得経験値画像２４０ａが表示され、２回目のウィンドウ予告画像２３０ｂの表示で「＋１０ｐｔ」と記した獲得経験値画像２４０ｂが表示されることを示す。

【0546】

このように、予告演出は、演出モードが通常モードおよび特殊モードのどちらに設定されていても実行されるが、演出モードが特殊モードに設定されている場合にのみ、経験値を獲得することができるので、特殊モード中に予告演出が実行された場合には、遊技者はより多くの経験値を獲得することができ、定期的に遊技者に期待感を与えることが可能となり、遊技意欲を向上させることができる。

【0547】

また、特殊モード中の予告演出でのウィンドウ予告画像２３０の表示回数が多くなるほど、獲得することができる経験値が多くなるので、表示回数が多い場合には、大当たりへの期待度が増すとともに、獲得することができる経験値が多くなるといった、２重の期待感を得られることになり、さらなる遊技意欲を向上させることができる。

【0548】

（副制御基板３３０のサブＣＰＵ初期化処理）
図６４は、副制御基板３３０のサブＣＰＵ初期化処理（Ｓ１０００）を説明するフローチャートである。

【0549】

（ステップＳ１０００−１）
サブＣＰＵ３３０ａは、電源投入に応じて、サブＲＯＭ３３０ｂからＣＰＵ初期化処理プログラムを読み込むとともに、サブＲＡＭ３３０ｃに記憶されるフラグ等の初期化、設定処理を行う。

【0550】

（ステップＳ１０００−３）
次に、サブＣＰＵ３３０ａは、各演出乱数を更新する処理を行うとともに、以後は、割込み処理が行われるまで当該ステップＳ１０００−３の処理を繰り返し行う。なお、演出乱数は複数種類設けられており、ここでは、それぞれの演出乱数が非同期的に更新されている。

【0551】

（副制御基板３３０のサブタイマ割込み処理）
図６５は、副制御基板３３０のサブタイマ割込み処理（Ｓ１１００）を説明するフローチャートである。副制御基板３３０には、所定の周期でクロックパルスを発生するリセット用クロックパルス発生回路（不図示）が設けられている。そして、このリセット用クロックパルス発生回路によるクロックパルスの発生により、サブＣＰＵ３３０ａはタイマ割込み処理プログラムを読み込んで当該サブタイマ割込み処理を開始する。

【0552】

（ステップＳ１１００−１）
サブＣＰＵ３３０ａは、レジスタを退避する。

【0553】

（ステップＳ１１００−３）
サブＣＰＵ３３０ａは、割込みを許可するための処理を行う。

【0554】

（ステップＳ１１００−５）
サブＣＰＵ３３０ａは、副制御基板３３０で用いられる各種タイマカウンタの更新処理を行う。ここで、各種タイマカウンタは、特に断る場合を除き、当該副制御基板３３０のサブタイマ割込み処理の度に１ずつ減算され、０になると減算を停止する。

【0555】

（ステップＳ１２００）
サブＣＰＵ３３０ａは、ＲＴＣ３３２で計時されている現在の日時を示す時刻信号を取得し、取得した時刻信号に基づいて、演出モードを決定するＲＴＣ管理処理を行う。なお、このＲＴＣ管理処理の詳細は後述する。

【0556】

（ステップＳ１３００）
サブＣＰＵ３３０ａは、サブＲＡＭ３３０ｃの受信バッファに格納されているコマンドを解析するとともに、受信したコマンドに応じた種々の処理を行う。副制御基板３３０においては、主制御基板３００からコマンドが送信されると、コマンド受信割込み処理が行われ、主制御基板３００から送信されたコマンドが受信バッファに格納される。ここでは、コマンド受信割込み処理によって受信バッファに格納されたコマンドを解析することとなる。

【0557】

（ステップＳ１４００）
サブＣＰＵ３３０ａは、変動演出の経過時間を計時するとともに、変動演出ごとにセットされるタイムテーブルを参照して、当該タイムテーブルに記憶された該当時間に対応する処理を実行するタイムスケジュール管理処理を行う。なお、このタイムスケジュール管理処理の詳細は後述する。

【0558】

（ステップＳ１５００）
サブＣＰＵ３３０ａは、遊技機１００の待機中に種々の処理を実行するためのデモ中処理を実行する。なお、このデモ中処理の詳細は後述する。

【0559】

（ステップＳ１１００−７）
サブＣＰＵ３３０ａは、レジスタを復帰して当該サブタイマ割込み処理を終了する。

【0560】

図６６は、上記ＲＴＣ管理処理（ステップＳ１２００）を説明するフローチャートである。

【0561】

（ステップＳ１２００−１）
サブＣＰＵ３３０ａは、まず、ＲＴＣ３３２から時刻信号を取得する。

【0562】

（ステップＳ１２００−３）
サブＣＰＵ３３０ａは、上記ステップＳ１２００−１で取得した時刻信号に基づいて、演出モードを決定する。

【0563】

（ステップＳ１２００−５）
サブＣＰＵ３３０ａは、上記ステップＳ１２００−３で決定した演出モードに変更があったかを判定する。その結果、演出モードに変更があったと判定した場合にはステップＳ１２００−７に処理を移し、演出モードに変更がなかったと判定した場合には当該ＲＴＣ管理処理を終了する。

【0564】

（ステップＳ１２００−７）
サブＣＰＵ３３０ａは、上記ステップＳ１２００−３で決定した演出モードが特殊モードであるかを判定する。その結果、演出モードが特殊モードであると判定した場合にはステップＳ１２００−９に処理を移し、演出モードが特殊モードでないと判定した場合にはステップＳ１２００−１１に処理を移す。

【0565】

（ステップＳ１２００−９）
サブＣＰＵ３３０ａは、演出モードが特殊モードであることを示す特殊モードフラグをオンにし、当該ＲＴＣ管理処理を終了する。

【0566】

（ステップＳ１２００−１１）
サブＣＰＵ３３０ａは、特殊モードフラグをオフにし、当該ＲＴＣ管理処理を終了する。

【0567】

図６７は、上記コマンド解析処理のうち、デモコマンドを受信した場合に実行されるデモコマンド受信処理を説明するフローチャートである。上記したとおり、このデモコマンドは、主制御基板３００において、特別図柄変動待ち処理のステップＳ６１０−５（図３７参照）でセットされた後、ステップＳ１００−３９のサブコマンド送信処理（図２６参照）によって副制御基板３３０に送信される。

【0568】

（ステップＳ１３１０−１）
デモコマンドを受信すると、サブＣＰＵ３３０ａは、デモ中（遊技機１００の待機状態）であることを示すデモフラグがオンされているかを判定する。その結果、デモフラグがオンされていると判定した場合には当該デモコマンド受信処理を終了し、デモフラグはオンされていないと判定した場合にはステップＳ１３１０−３に処理を移す。

【0569】

（ステップＳ１３１０−３）
サブＣＰＵ３３０ａは、デモフラグをオンにし、当該デモコマンド受信処理を終了する。これにより、デモ中処理が実行されることとなる。なお、このデモフラグは、特図保留指定コマンドや変動パターンコマンド等、特別遊技の実行にかかるコマンドを受信したときにオフされる。

【0570】

図６８は、上記コマンド解析処理のうち、変動コマンド（変動モードコマンドおよび変動パターンコマンド）を受信した際に実行される変動コマンド受信処理を説明するフローチャートである。上記したとおり、変動モードコマンドは、主制御基板３００において、図３８のステップＳ６１１−１５でセットされた後、ステップＳ１００−３９のサブコマンド送信処理（図２６参照）によって副制御基板３３０に送信され、変動パターンコマンドは、主制御基板３００において、図３８のステップＳ６１１−１９でセットされた後、ステップＳ１００−３９のサブコマンド送信処理（図２６参照）によって副制御基板３３０に送信される。

【0571】

（ステップＳ１３２０−１）
サブＣＰＵ３３０ａは、まず、受信した変動モードコマンドを解析する。

【0572】

（ステップＳ１３２０−３）
サブＣＰＵ３３０ａは、受信した変動パターンコマンドを解析する。

【0573】

（ステップＳ１３２０−５）
サブＣＰＵ３３０ａは、上記ステップＳ１０００−３で更新された演出乱数（０〜２４９）を取得するとともに、図５８の前半変動演出決定テーブルおよび後半変動演出決定テーブルを参照して、当該取得した演出乱数および上記ステップＳ１３２０−１およびステップＳ１３２０−３における解析結果に基づいて、変動演出の実行パターンを決定する。

【0574】

（ステップＳ１３２０−７）
サブＣＰＵ３３０ａは、上記ステップＳ１０００−３で更新された演出乱数（０〜２４９）を取得するとともに、図６０の予告演出決定テーブルを参照して、当該取得した演出乱数および上記ステップＳ１３２０−１における解析結果に基づいて、予告演出の実行パターンを決定する。

【0575】

（ステップＳ１３２０−９）
サブＣＰＵ３３０ａは、上記ステップＳ１３２０−７で予告演出の実行が決定されたかを判定する。その結果、予告演出の実行が決定されたと判定した場合にはステップＳ１３２０−１１に処理を移し、予告演出の実行が決定されていないと判定した場合にはステップＳ１３２０−２３に処理を移す。

【0576】

（ステップＳ１３２０−１１）
サブＣＰＵ３３０ａは、上記ステップＳ１３２０−７で決定された実行パターンで予告演出を実行する。

【0577】

（ステップＳ１３２０−１３）
サブＣＰＵ３３０ａは、特殊モードフラグがオンしているかを判定する。その結果、特殊モードフラグがオンしていると判定した場合にはステップＳ１３２０−１５に処理を移し、特殊モードフラグはオンしていないと判定した場合にはステップＳ１３２０−２３に処理を移す。

【0578】

（ステップＳ１３２０−１５）
サブＣＰＵ３３０ａは、打-WINフラグがオンしているかを判定する。なお、詳しくは後述するが、打-WINフラグは、打-WIN機能を利用した遊技の実行中であることを示すものであり、したがって、ここでは、打-WIN機能を用いた遊技の実行中であるかを判定することとなる。その結果、打-WINフラグがオンしていると判定した場合にはステップＳ１３２０−１７に処理を移し、打-WINフラグはオンしていないと判定した場合にはステップＳ１３２０−２３に処理を移す。

【0579】

（ステップＳ１３２０−１７）
サブＣＰＵ３３０ａは、上記ステップＳ１３２０−７で決定された予告演出の実行パターンに基づいて、経験値決定テーブル（図６３）を参照して、ウィンドウ予告画像２３０の各表示回での報知経験値を決定するとともに、各表示回で報知される報知経験値を示す獲得経験値画像２４０の表示態様を決定する。

【0580】

（ステップＳ１３２０−１９）
サブＣＰＵ３３０ａは、上記ステップＳ１３２０−７で決定された予告演出の実行パターンに基づいて、経験値決定テーブル（図６３）を参照して、獲得経験値を決定、記憶する。

【0581】

（ステップＳ１３２０−２１）
サブＣＰＵ３３０ａは、遊技履歴情報のうちの経験値を更新するための経験値更新フラグをオンにする。

【0582】

（ステップＳ１３２０−２３）
サブＣＰＵ３３０ａは、上記ステップＳ１３２０−５において決定された変動演出の実行パターン、上記ステップＳ１３２０−７において決定された予告演出の実行パターン、上記ステップＳ１３２０−１７において決定された報知経験値演出の表示態様に基づいてタイムテーブルのタイムデータをセットし、当該変動コマンド受信処理を終了する。なお、ここでセットされたタイムテーブルに基づいて、演出表示部２００ａの表示制御がなされるとともに、音声出力装置２０６の出力制御がなされる。

【0583】

図６９は、上記コマンド解析処理のうち、特図停止指定コマンドを受信した際に実行される特図停止指定コマンド受信処理を説明するフローチャートである。上記したとおり、特図停止指定コマンドは、主制御基板３００において、図３９のステップＳ６２０−１９でセットされた後、ステップＳ１００−３９のサブコマンド送信処理（図２６参照）によって副制御基板３３０に送信される。

【0584】

（ステップＳ１３３０−１）
特図停止指定コマンドを受信すると、サブＣＰＵ３３０ａは、まず、経験値更新フラグがオンしているかを判定する。その結果、経験値更新フラグがオンしていると判定した場合にはステップＳ１３３０−３に処理を移し、経験値更新フラグがオンしていないと判定した場合には当該特図停止指定コマンド受信処理を終了する。

【0585】

（ステップＳ１３３０−３）
サブＣＰＵ３３０ａは、上記ステップＳ１３２０−１９で記憶した獲得経験値を、サブＲＡＭ３３０ｃに記憶している遊技履歴情報のうちの経験値に加算して更新する。

【0586】

（ステップＳ１３３０−５）
サブＣＰＵ３３０ａは、経験値更新フラグをオフにし、当該特図停止指定コマンド受信処理を終了する。

【0587】

図７０は、上記タイムスケジュール管理処理（ステップＳ１４００）を説明するフローチャートである。

【0588】

（ステップＳ１４００−１）
サブＣＰＵ３３０ａは、まず、変動時間計時タイマのカウンタ値を加算し、変動演出の実行時間を更新する。

【0589】

（ステップＳ１４００−３）
サブＣＰＵ３３０ａは、現在の変動演出の実行時間に応じて、各種フラグをオン／オフし、当該タイムスケジュール管理処理を終了する。

【0590】

図７１は、上記デモ中処理（ステップＳ１５００）を説明するフローチャートである。

【0591】

（ステップＳ１５００−１）
サブＣＰＵ３３０ａは、デモフラグがオンされているかを判定する。その結果、デモフラグがオンされていると判定した場合にはステップＳ１５００−３に処理を移し、デモフラグはオンされていないと判定した場合には当該デモ中処理を終了する。

【0592】

（ステップＳ１５００−３）
サブＣＰＵ３３０ａは、演出操作装置２０８の操作があったか否かを判定する。すなわち、電飾制御基板３５０を介して演出操作装置２０８が操作されたことを示す操作コマンドを受信したかを判定する。その結果、演出操作装置２０８の操作があったと判定した場合にはステップＳ１５１０に処理を移し、演出操作装置２０８の操作がないと判定した場合にはデモ中処理を終了する。

【0593】

（ステップＳ１５１０）
サブＣＰＵ３３０ａは、後述するステップＳ１５２０の打-WINメニュー処理を行うための打-WIN起動処理を行う。この打-WIN起動処理については、図７２において後述する。

【0594】

（ステップＳ１５２０）
サブＣＰＵ３３０ａは、遊技機１００における打-WIN機能を作動させるための打-WINメニュー処理を行い、当該デモ中処理を終了する。この打-WINメニュー処理については、図７３および図７４において後述する。

【0595】

図７２は、上記ステップＳ１５１０における打-WIN起動処理を説明するフローチャートである。

【0596】

（ステップＳ１５１０−１）
サブＣＰＵ３３０ａは、起動フラグがオンされているかを判定する。ここで、「起動フラグ」とは、後述する打-WINメニュー処理を実行させることを許可するためのフラグである。その結果、起動フラグがオンされていないと判定した場合にはステップＳ１５１０−３に処理を移し、起動フラグがオンされていると判定した場合には打-WIN起動処理を終了する。

【0597】

（ステップＳ１５１０−３）
サブＣＰＵ３３０ａは、起動フラグをオンにする。これにより、打-WINメニュー処理を実行させる準備が整う。

【0598】

（ステップＳ１５１０−５）
サブＣＰＵ３３０ａは、演出表示部２００ａに「打-WINメニュー」の画像を表示させるため、打-WINメニュー表示処理を行い、打-WIN起動処理を終了する。これにより、図９（ａ）に示すように、演出表示部２００ａに「打-WINメニュー」の画像が表示される。

【0599】

図７３は、上記ステップＳ１５２０における打-WINメニュー処理を説明する第１のフローチャートであり、図７４は、上記ステップＳ１５２０における打-WINメニュー処理を説明する第２のフローチャートである。

【0600】

（ステップＳ１５２０−１）
まず、サブＣＰＵ３３０ａは、演出操作装置２０８に対しての決定操作があったか否かを判定する。すなわち、演出操作装置２０８に対して決定操作がされたことを示す決定操作コマンドを受信したかを判定する。その結果、演出操作装置２０８に対しての決定操作がないと判定した場合にはステップＳ１５２０−３に処理を移し、演出操作装置２０８に対しての決定操作があると判定した場合にはステップＳ１５２０−１１に処理を移す。

【0601】

ここで、「演出操作装置２０８に対しての決定操作」とは、演出操作装置２０８の押しボタンに対する押下操作を意味し、「演出操作装置２０８に対しての選択操作」とは、演出操作装置２０８のジョグダイヤルに対する回転操作を意味している。ただし、本実施形態のように演出操作装置２０８を押しボタンおよびジョグダイヤルで構成することに限定されず、複数のボタン（所謂、決定ボタン、選択ボタン）を用いて演出操作装置２０８を構成し、ボタンの種別によって決定操作と選択操作を識別するように構成してもよい。

【0602】

（ステップＳ１５２０−３）
サブＣＰＵ３３０ａは、演出操作装置２０８に対しての選択操作があったか否かを判定する。すなわち、演出操作装置２０８に対して選択操作がなされたことを示す選択操作コマンドを受信したかを判定する。その結果、演出操作装置２０８に対しての選択操作があると判定した場合にはステップＳ１５２０−５に処理を移し、演出操作装置２０８に対しての選択操作がないと判定した場合には打-WINメニュー処理を終了する。

【0603】

（ステップＳ１５２０−５）
サブＣＰＵ３３０ａは、ＰＡＳＳ入力フラグがオンされているかを判定する。この「ＰＡＳＳ入力フラグ」は、パスワード入力状態であることを示すものであり、後述するステップＳ１５２０−２３でオンされる。その結果、ＰＡＳＳ入力フラグがオンされていないと判定した場合にはステップＳ１５２０−７に処理を移し、ＰＡＳＳ入力フラグがオンされていると判定した場合にはステップＳ１５２０−９に処理を移す。

【0604】

（ステップＳ１５２０−７）
サブＣＰＵ３３０ａは、打-WINメニューの「選択情報」を更新する選択情報更新処理を行い、打-WINメニュー処理を終了する。ここで、「選択情報」は、図９（ａ）に示すように、「新規登録」、「パスワード入力」、「クイックスタート」、「お試し遊技」、「遊技終了」、「戻る」のそれぞれのメニュー項目に対応付けられた複数の選択情報を有している。そして、仮選択された選択情報に対応するメニュー項目の画像を演出表示部２００ａの手前側に大きく表示させる。これにより、演出操作装置２０８に対して選択操作することで、打-WIN機能によるメニュー項目を仮選択することができる。

【0605】

（ステップＳ１５２０−９）
サブＣＰＵ３３０ａは、パスワードの文字情報を更新するパスワード文字更新処理を行い、打-WINメニュー処理を終了する。ここで、文字情報には、「Ａ〜Ｚ」の２６個のアルファベットと、「０〜９」の１０個の数字が対応付けられている。これにより、演出操作装置２０８に対して選択操作することで、パスワードの文字を仮選択することができる。

【0606】

（ステップＳ１５２０−１１）
サブＣＰＵ３３０ａは、「新規登録」に対応する選択情報が設定されているか否かを判定する。その結果、「新規登録」に対応する選択情報が設定されていると判定した場合にはステップＳ１５２０−１３に処理を移し、「新規登録」に対応する選択情報が設定されていないと判定した場合にはステップＳ１５２０−１９に処理を移す。

【0607】

（ステップＳ１５２０−１３）
サブＣＰＵ３３０ａは、サブＲＯＭ３３０ｂからサーバ３０にアクセスするためのＵＲＬを取得する第１コード情報取得処理を行う。

【0608】

（ステップＳ１５２０−１５）
サブＣＰＵ３３０ａは、上記ステップＳ１５２０−１３で取得したＵＲＬの情報が含まれた第１二次元コードを生成する第１二次元コード生成処理を行う。

【0609】

（ステップＳ１５２０−１７）
サブＣＰＵ３３０ａは、生成した第１二次元コードを演出表示部２００ａに表示させる第１二次元コード表示処理を行い、打-WINメニュー処理を終了する。具体的には、上記ステップＳ１５２０−１５で生成した第１二次元コードを演出表示部２００ａに表示させる二次元コード表示コマンドを生成し、生成した二次元コード表示コマンドを演出表示部２００ａに表示する処理を行う。これにより、図９（ｂ）に示すように、演出表示部２００ａには、第１二次元コードとしての第１のＱＲコードが表示される。

【0610】

（ステップＳ１５２０−１９）
サブＣＰＵ３３０ａは、「パスワード入力」に対応する選択情報が設定されているか否かを判定する。その結果、「パスワード入力」に対応する選択情報が設定されていると判定した場合にはステップＳ１５２０−２１に処理を移し、「パスワード入力」に対応する選択情報が設定されていないと判定した場合にはステップＳ１５２０−３９に処理を移す。

【0611】

（ステップＳ１５２０−２１）
サブＣＰＵ３３０ａは、ＰＡＳＳ入力フラグがオンされているか否かを判定する。その結果、ＰＡＳＳ入力フラグがオンされていないと判定した場合にはステップＳ１５２０−２３に処理を移し、ＰＡＳＳ入力フラグがオンされていると判定した場合にはステップＳ１５２０−２７に処理を移す。

【0612】

（ステップＳ１５２０−２３）
サブＣＰＵ３３０ａは、ＰＡＳＳ入力フラグをオンにする。これにより、パスワード入力状態であることが示され、これ以降に演出操作装置２０８に対して選択操作をすることで、パスワードの入力を行うことができる。

【0613】

（ステップＳ１５２０−２５）
サブＣＰＵ３３０ａは、演出表示部２００ａに「パスワード入力」の画像を表示させるためのパスワード入力表示処理を行い、打-WINメニュー処理を終了する。具体的には、パスワード入力表示処理では、「パスワード入力」の画像を表示させるための「パスワード入力表示コマンド」をセットする。これにより、演出表示部２００ａには、図１０（ａ）に示すような「パスワード入力」の画像が表示される。

【0614】

（ステップＳ１５２０−２７）
サブＣＰＵ３３０ａは、上記ステップＳ１５２０−９で仮選択されている文字情報を決定するパスワード文字決定処理を行う。

【0615】

（ステップＳ１５２０−２９）
サブＣＰＵ３３０ａは、全てのパスワードの入力が完了したか否かを判定する。その結果、全てのパスワードの入力が完了したと判定した場合にはステップＳ１５２０−３１に処理を移し、全てのパスワードの入力が完了していないと判定した場合には打-WINメニュー処理を終了する。

【0616】

（ステップＳ１５２０−３１）
サブＣＰＵ３３０ａは、入力されたパスワードの認証処理を行う。この認証処理では、入力されたパスワードが所定のアルゴリズムで生成されたパスワードであるか否かの判定を行う。また、サブＣＰＵ３３０ａは、ＰＡＳＳ入力フラグをオフする。

【0617】

（ステップＳ１５２０−３３）
サブＣＰＵ３３０ａは、入力されたパスワードの認証が成功したか否かの判定を行う。その結果、パスワードの認証が成功したと判定した場合にはステップＳ１５２０−３５に処理を移し、パスワードの認証が成功してないと判定した場合には打-WINメニュー処理を終了する。

【0618】

（ステップＳ１５２０−３５）
サブＣＰＵ３３０ａは、遊技機１００におけるパスワード入力による打-WIN機能を作動させるため、打-WIN情報設定処理を行う。この打-WIN情報設定処理では、遊技機１００のサブＲＡＭ３３０ｃに、演出に関する遊技履歴情報を蓄積させることを許可する。さらに、所定アルゴリズムに基づいて復号化変換したパスワード情報に基づいて、遊技履歴情報、パスワード発行時のアクセス時間情報を取得して、サブＲＡＭ３３０ｃの所定の記憶領域に記憶するとともに、パスワードをサブＲＡＭ３３０ｃの所定の記憶領域に記憶する。

【0619】

（ステップＳ１５２０−３７）
サブＣＰＵ３３０ａは、遊技機１００における打-WIN機能を用いた遊技が開始したことを示す打-WINフラグをオンにし、打-WINメニュー処理を終了する。これにより、サブＣＰＵ３３０ａは、打-WIN機能を利用した遊技で遊技履歴情報を蓄積する蓄積期間を開始することとなる。

【0620】

（ステップＳ１５２０−３９）
図７４に示すように、サブＣＰＵ３３０ａは、「クイックスタート」に対応する選択情報が設定されているか否かを判定する。その結果、「クイックスタート」に対応する選択情報が設定されていると判定した場合にはステップＳ１５２０−４１に処理を移し、「クイックスタート」に対応する選択情報が設定されていないと判定した場合にはステップＳ１５２０−４５に処理を移す。

【0621】

（ステップＳ１５２０−４１）
サブＣＰＵ３３０ａは、遊技機１００におけるクイックスタートによる打-WIN機能を作動させるため、クイックスタート設定処理を行う。このクイックスタート設定処理では、遊技機１００のサブＲＡＭ３３０ｃに、演出に関する遊技履歴情報を蓄積させることを許可する。

【0622】

（ステップＳ１５２０−４３）
サブＣＰＵ３３０ａは、遊技機１００における打-WIN機能を用いた遊技が開始したことを示す打-WINフラグをオンするとともに、クイックスタートによる打-WIN機能を用いた遊技が開始したことを示すクイックスタートフラグをオンし、打-WINメニュー処理を終了する。これにより、サブＣＰＵ３３０ａは、打-WIN機能を利用した遊技で遊技履歴情報を蓄積する蓄積期間を開始することとなる。また、サブＣＰＵ３３０ａは、打-WIN機能を利用した遊技の開始時間をサブＲＡＭ３３０ｃに記憶する。

【0623】

（ステップＳ１５２０−４５）
サブＣＰＵ３３０ａは、「お試し遊技」に対応する選択情報が設定されているか否かを判定する。その結果、「お試し遊技」に対応する選択情報が設定されていると判定した場合にはステップＳ１５２０−４７に処理を移し、「お試し遊技」に対応する選択情報が設定されていないと判定した場合にはステップＳ１５２０−５１に処理を移す。

【0624】

（ステップＳ１５２０−４７）
サブＣＰＵ３３０ａは、遊技機１００におけるお試し遊技による打-WIN機能を作動させるため、お試し遊技設定処理を行う。このお試し遊技設定処理では、遊技機１００のサブＲＡＭ３３０ｃに、演出に関する遊技履歴情報を蓄積させることを許可する。

【0625】

（ステップＳ１５２０−４９）
サブＣＰＵ３３０ａは、遊技機１００における打-WIN機能を用いた遊技が開始したことを示す打-WINフラグをオンするとともに、お試しによる打-WIN機能を用いた遊技が開始したことを示すお試し遊技フラグをオンし、打-WINメニュー処理を終了する。これにより、サブＣＰＵ３３０ａは、打-WIN機能を利用した遊技で遊技履歴情報を蓄積する蓄積期間を開始することとなる。また、サブＣＰＵ３３０ａは、打-WIN機能を利用した遊技の開始時間をサブＲＡＭ３３０ｃに記憶する。

【0626】

（ステップＳ１５２０−５１）
サブＣＰＵ３３０ａは、「遊技終了」に対応する選択情報が設定されているか否かを判定する。その結果、「遊技終了」に対応する選択情報が設定されていると判定した場合にはステップＳ１５２１に処理を移し、「遊技終了」に対応する選択情報が設定されていないと判定した場合にはステップＳ１５２０−６１に処理を移す。

【0627】

（ステップＳ１５２１）
サブＣＰＵ３３０ａは、サブＲＯＭ３３０ｂからサーバ３０にアクセスするためのＵＲＬを取得するとともに、パスワード、遊技履歴情報、および、遊技時間情報を取得する第２のコード情報取得処理を行う。なお、第２のコード情報取得処理の詳細については、図７５において詳述する。

【0628】

（ステップＳ１５２０−５３）
次に、サブＣＰＵ３３０ａは、上記ステップＳ１５２１で取得したパスワード、ＵＲＬ、遊技履歴情報、遊技時間情報が含まれた第２二次元コードを生成する第２二次元コード生成処理を行う。

【0629】

（ステップＳ１５２０−５５）
サブＣＰＵ３３０ａは、上記ステップＳ１５２０−５３で生成した第２二次元コードを演出表示部２００ａに表示させる第２二次元コード表示処理を行う。具体的には、上記ステップＳ１５２０−５３で生成した第２二次元コードを演出表示部２００ａに表示させる二次元コード表示コマンドを生成し、生成した二次元コード表示コマンドをセットする処理を行う。これにより、図１０（ｂ）に示すように、演出表示部２００ａには、第２二次元コードとしての第２のＱＲコードが表示される。

【0630】

（ステップＳ１５２０−５７）
サブＣＰＵ３３０ａは、次の遊技者に遊技履歴情報等が引き継がれないようにするために、打-WIN情報消去処理を行う。この打-WIN情報消去処理では、サブＲＡＭ３３０ｃに記憶されている遊技履歴情報等をクリアする。これにより、打-WIN機能を利用した遊技履歴情報の蓄積期間が終了する。

【0631】

（ステップＳ１５２０−５９）
次に、サブＣＰＵ３３０ａは、遊技機１００における打-WIN機能を用いた遊技を終了するため、打-WINフラグをオフし、打-WINメニュー処理を終了する。これにより、サブＣＰＵ３３０ａは、蓄積期間の設定を解除することとなる。

【0632】

（ステップＳ１５２０−６１）
サブＣＰＵ３３０ａは、「戻る」に対応する選択情報が設定されているか否かを判定する。その結果、「戻る」に対応する選択情報が設定されていると判定した場合にはステップＳ１５２０−６３に処理を移し、「戻る」に対応する選択情報が設定されていないと判定した場合には当該打-WINメニュー処理を終了する。

【0633】

（ステップＳ１５２０−６３）
サブＣＰＵ３３０ａは、打-WINメニュー処理の実行を終了させるため、起動フラグをオフにする。なお、サブＣＰＵ３３０ａは、クイックスタートフラグ、お試し遊技フラグがオンになっている場合には、当該クイックスタートフラグ、お試し遊技フラグをオフにする。

【0634】

（ステップＳ１５２０−６５）
サブＣＰＵ３３０ａは、演出表示部２００ａに「打-WINメニュー」の画像を消去させるための打-WINメニュー消去処理を行い、打-WINメニュー処理を終了する。具体的には、打-WINメニュー消去処理では、「打-WINメニュー」の画像を消去させるための「打-WINメニュー消去コマンド」をセットし、当該打-WINメニュー処理を終了する。

【0635】

図７５は、上記ステップＳ１５２１における第２コード情報取得処理を説明するフローチャートである。

【0636】

（ステップＳ１５２１−１）
まず、サブＣＰＵ３３０ａは、サブＲＯＭ３３０ｂからサーバ３０にアクセスするためのＵＲＬ、サブＲＡＭ３３０ｃに記憶されている遊技履歴情報を取得するとともに、打-WIN機能を利用した遊技の遊技時間を示す遊技時間情報を導出、取得する。ここでは、上記ステップＳ１３３０−３（図６９参照）で更新された遊技履歴情報、つまり、特殊モード中の予告演出で獲得された経験値が反映された遊技履歴情報を取得することになる。

【0637】

（ステップＳ１５２１−３）
サブＣＰＵ３３０ａは、クイックスタートフラグがオンされているかを判定する。その結果、クイックスタートフラグがオンされていると判定した場合にはステップＳ１５２１−５に処理を移し、クイックスタートフラグがオンされていないと判定した場合にはステップＳ１５２１−７に処理を移す。

【0638】

（ステップＳ１５２１−５）
サブＣＰＵ３３０ａは、クイックスタートによる打-WIN機能を利用した遊技である場合に固有に設定されるパスワードを取得し、ステップＳ１５２１−１３の処理に移る。

【0639】

（ステップＳ１５２１−７）
サブＣＰＵ３３０ａは、お試し遊技フラグがオンされているかを判定する。その結果、お試し遊技フラグがオンされていると判定した場合にはステップＳ１５２１−９に処理を移し、お試し遊技フラグがオンされていないと判定した場合にはステップＳ１５２１−１１に処理を移す。

【0640】

（ステップＳ１５２１−９）
サブＣＰＵ３３０ａは、お試し遊技による打-WIN機能を利用した遊技である場合に固有に設定されるパスワードを取得し、ステップＳ１５２１−１３の処理に移る。

【0641】

（ステップＳ１５２１−１１）
サブＣＰＵ３３０ａは、上記ステップＳ１５２０−３５でサブＲＡＭ３３０ｃに記憶されたパスワードを取得する。

【0642】

（ステップＳ１５２１−１３）
サブＣＰＵ３３０ａは、上記ステップＳ１５２１−１で取得したＵＲＬ、遊技履歴情報、遊技時間情報、および、上記ステップＳ１５２１−５、ステップＳ１５２１−９またはステップＳ１５２１−１１で取得したパスワードが含まれた第２二次元コードを生成し、当該第２コード情報取得処理を終了する。

【0643】

以上、添付図面を参照しながら本発明の好適な実施形態について説明したが、本発明はかかる実施形態に限定されないことは言うまでもない。当業者であれば、特許請求の範囲に記載された範疇において、各種の変更例または修正例に想到し得ることは明らかであり、それらについても当然に本発明の技術的範囲に属するものと了解される。

【0644】

例えば、上記実施形態においては、遊技の進行を制御する主制御基板３００と、主制御基板３００から送信されるコマンドに基づいて演出を実行制御する副制御基板３３０とにおいて、上記のとおりに協働することで変動演出が実行されることとした。しかしながら、主制御基板３００および副制御基板３３０において、上記の各機能をどのように分担するかは適宜設計することが可能である。

【0645】

また、上記実施形態では、大当たり決定乱数および当たり図柄乱数の２つの乱数によって遊技者に付与する大役遊技の実行可否を決定することとしたが、１種類の乱数によって大役遊技の実行可否を決定してもよい。なお、遊技者に付与する大役遊技の具体的な内容は特に限定されるものではない。

【0646】

また、上記実施形態では、大当たりの当選確率を異にする２つの遊技状態と、第２始動口１２２への遊技球の入球容易性を異にする２つの遊技状態とを組み合わせて、複数の遊技状態にて遊技が進行することとしたが、遊技状態の内容や種類はこれに限定されるものではない。したがって、第２始動口１２２への遊技球の入球容易性は常に一定とし、大当たりの当選確率を異にする２つの遊技状態のみを設けてもよいし、大当たりの当選確率は常に一定とし、第２始動口１２２への遊技球の入球容易性を異にする２つの遊技状態のみを設けてもよい。さらには、１の遊技状態のみで遊技が進行することとしてもよい。いずれにしても、上記の遊技の内容は一例に過ぎず、遊技の内容は適宜設計可能である。

【0647】

また、上記実施形態では、変動モード番号によって前半の変動演出の態様が決定され、変動パターン番号によって後半の変動演出の態様が決定されるといった具合に、２以上の要素に基づいて、１回の変動演出の態様を決定することとした。しかしながら、１回の変動演出の態様は、１の要素に基づいて決定してもよいし、３以上の要素に基づいて決定してもよい。

【0648】

また、上記実施形態では、リーチグループ決定乱数、リーチモード決定乱数、変動パターン乱数の３つの乱数によって、大役遊技の実行可否を報知する変動演出の態様を決定するための変動演出用乱数値を構成することとしたが、変動演出の態様は、いくつの乱数で決定してもよい。また、上記実施形態では、上記３つの乱数で構成される変動演出用乱数値を主制御基板３００で取得するとともに、さらに、副制御基板３３０で演出乱数を取得して、１回の変動演出の態様を決定することとしたが、例えば、主制御基板３００で取得する変動演出用乱数値によってのみ、変動演出の態様を決定することとしてもよい。

【0649】

また、上記実施形態では、大役遊技が実行されておらず、かつ、特別図柄の変動表示も行われていない状態で、保留が記憶されていることを始動条件の成立としたが、始動条件は適宜設計可能である。例えば、特１保留に基づく特別図柄の変動表示と、特２保留に基づく特別図柄の変動表示とを同時並行して実行してもよく、この場合の始動条件は、大役遊技が実行されておらず、かつ、同一種別の保留による特別図柄の変動表示も行われていない状態で、保留が記憶されていることが始動条件の成立となる。

【0650】

また、上記実施形態では、第１始動口１２０および第２始動口１２２の２つの始動口を設ける場合について説明したが、始動口は１つでもよいし、３つ以上でもよい。なお、第２始動口１２２が閉状態にあるときにも当該第２始動口１２２に遊技球が一定の頻度で入球することとした。しかしながら、第２始動口１２２が閉状態にあるときには、第２始動口１２２への遊技球の入球が不可能であってもよい。

【0651】

また、上記実施形態において、パスワード入力による打-WIN機能を利用した遊技、クイックスタートによる打-WIN機能を利用した遊技、お試し遊技による打-WIN機能を利用した遊技が設けられていたが、クイックスタートによる打-WIN機能を利用した遊技、お試し遊技による打-WIN機能を利用した遊技が設けられないようにしてもよい。

【0652】

また、上記実施形態において、遊技履歴情報の内容は一例に過ぎない。いずれにしても、演出モードが特殊モードに設定されている期間（特定期間）に、遊技の進行中に所定の演出（事象）が発生すると、当該演出毎に設定された遊技履歴情報が更新されればよく、遊技履歴情報の内容や各事象の内容は適宜設定可能である。さらに、サーバ３０では、遊技履歴情報を、遊技機１００に記憶されるデータ形式とは異なるデータ形式に変換して変換情報として記憶してもよい。

【0653】

なお、上記実施形態において、経験値が、本発明の価値情報に相当する。
また、上記実施形態において、予告演出が、本発明の特別演出に相当する。
また、上記実施形態において、演出モードが特殊モードに設定されている期間が、本発明の特定期間に相当する。
また、上記実施形態において、図３７のステップＳ６１０−９およびステップＳ６１０−１１の処理を実行するメインＣＰＵ３００ａが、本発明の大役遊技実行決定手段に相当する。
また、上記実施形態において、図３８のステップＳ６１１−１３およびステップＳ６１１−１５の処理を実行するメインＣＰＵ３００ａが、本発明の変動情報決定手段に相当する。
また、上記実施形態において、図４１〜図４４の処理を実行するメインＣＰＵ３００ａが、本発明の大役遊技実行手段に相当する。
また、上記実施形態において、図６９のステップＳ１３３０−３の処理を実行するサブＣＰＵ３３０ａが、本発明の価値情報付与手段に相当する。
また、上記実施形態において、図６８のステップＳ１３２０−１７、ステップＳ１３２０−２３の処理を実行するサブＣＰＵ３３０ａが、本発明の報知手段に相当する。
また、上記実施形態において、ＲＴＣ３３２が、本発明の計時手段に相当する。

【符号の説明】

【0654】

１００ 遊技機
３００ 主制御基板
３００ａ メインＣＰＵ
３００ｂ メインＲＯＭ
３００ｃ メインＲＡＭ
３３０ 副制御基板
３３０ａ サブＣＰＵ
３３０ｂ サブＲＯＭ
３３０ｃ サブＲＡＭ
３３２ ＲＴＣ（計時手段）

【図1】

【図2】

【図3】

【図4】

【図5】

【図6】

【図7】

【図8】

【図9】

【図10】

【図11】

【図12】

【図13】

【図14】

【図15】

【図16】

【図17】

【図18】

【図19】

【図20】

【図21】

【図22】

【図23】

【図24】

【図25】

【図26】

【図27】

【図28】

【図29】

【図30】

【図31】

【図32】

【図33】

【図34】

【図35】

【図36】

【図37】

【図38】

【図39】

【図40】

【図41】

【図42】

【図43】

【図44】

【図45】

【図46】

【図47】

【図48】

【図49】

【図50】

【図51】

【図52】

【図53】

【図54】

【図55】

【図56】

【図57】

【図58】

【図59】

【図60】

【図61】

【図62】

【図63】

【図64】

【図65】

【図66】

【図67】

【図68】

【図69】

【図70】

【図71】

【図72】

【図73】

【図74】

【図75】
