(19)【発行国】日本国特許庁(JP)
(12)【公報種別】特許公報(B2)
(11)【特許番号】6529464
(24)【登録日】2019年5月24日
(45)【発行日】2019年6月12日
(54)【発明の名称】スポーツシューズ用ソール
(51)【国際特許分類】
A43B 13/40 20060101AFI20190531BHJP
A43B 13/38 20060101ALI20190531BHJP
A43B 13/12 20060101ALI20190531BHJP
【ＦＩ】
A43B13/40
A43B13/38 A
A43B13/12 Z
【請求項の数】18
【外国語出願】
【全頁数】31
(21)【出願番号】特願2016-127408(P2016-127408)
(22)【出願日】2016年6月28日
(65)【公開番号】特開2017-12751(P2017-12751A)
(43)【公開日】2017年1月19日
【審査請求日】2017年7月11日
(31)【優先権主張番号】10 2015 212 099.6
(32)【優先日】2015年6月29日
(33)【優先権主張国】DE
【前置審査】
(73)【特許権者】
【識別番号】510204998
【氏名又は名称】アディダス アーゲー
(74)【代理人】
【識別番号】100092783
【弁理士】
【氏名又は名称】小林 浩
(74)【代理人】
【識別番号】100120134
【弁理士】
【氏名又は名称】大森 規雄
(74)【代理人】
【識別番号】100114409
【弁理士】
【氏名又は名称】古橋 伸茂
(74)【代理人】
【識別番号】100104282
【弁理士】
【氏名又は名称】鈴木 康仁
(72)【発明者】
【氏名】マルコ カーマン
(72)【発明者】
【氏名】カール アーネス
(72)【発明者】
【氏名】スタニスラヴ グセフ
(72)【発明者】
【氏名】ジャスティン トーマス スティーズ
【審査官】
青木 正博
(56)【参考文献】
【文献】
国際公開第２０１４／１００４６２（ＷＯ，Ａ１）
【文献】
米国特許第０６７６３６１１（ＵＳ，Ｂ１）
【文献】
特開２０１４−１５１２０１（ＪＰ，Ａ）
【文献】
登録実用新案第３１９２８９９（ＪＰ，Ｕ）
【文献】
米国特許出願公開第２０１４／０２５９７８７（ＵＳ，Ａ１）
【文献】
米国特許出願公開第２０１５／０１４３７２０（ＵＳ，Ａ１）
【文献】
米国特許出願公開第２０１３／０２６９２１７（ＵＳ，Ａ１）
(58)【調査した分野】（Int.Cl.，ＤＢ名）
Ａ４３Ｂ １／００− ２３／３０
Ａ４３Ｃ １／００− １９／００
Ａ４３Ｄ １／００−９９９／００
Ｂ２９Ｄ ３５／００− ３５／１４
(57)【特許請求の範囲】
【請求項1】
ａ．複数のセル部位を含む格子構造を含み、
ｂ．セル部位の大部分が相互連結されたセル要素を含み、
ｃ．セル部位のサブセットが、セル部位の大部分よりも少なくとも１つの隣接するセル部位との連結部が少ない、および／またはセル間隙を有するセル要素を含み、
ｄ．サブセットのセル部位の少なくとも１つが、格子構造の表面に配置される若しくはソールの踵領域に配置される、または、サブセットの一部でない少なくとも１つかつ３０以下のセル部位が、サブセットの２つの最も近接したセル部位間に配置される、
スポーツシューズ用の付加製造されたソール。
ｂ．セル部位の大部分が相互連結されたセル要素を含み、
ｃ．セル部位のサブセットが、セル部位の大部分よりも少なくとも１つの隣接するセル部位との連結部が少ない、および／またはセル間隙を有するセル要素を含み、
ｄ．サブセットのセル部位の少なくとも１つが、格子構造の表面に配置される若しくはソールの踵領域に配置される、または、サブセットの一部でない少なくとも１つかつ３０以下のセル部位が、サブセットの２つの最も近接したセル部位間に配置される、
スポーツシューズ用の付加製造されたソール。
【請求項2】
ソールが、１つまたは複数の付加製造された安定化要素をさらに含む、請求項１に記載のソール。
【請求項3】
ソールがレーザ焼結によって少なくとも部分的に作製される、請求項１または２に記載のソール。
【請求項4】
ソールがポリマー材料を含む、請求項１〜３のいずれか１つに記載のソール。
【請求項5】
格子構造が複数の格子層を含む、請求項１〜４のいずれか１つに記載のソール。
【請求項6】
格子構造が、異なる物理的特性を有する少なくとも２つの領域を含む、請求項１〜５のいずれか１つに記載のソール。
【請求項7】
格子構造が、基本的に足全体にわたって延びるように構成される、請求項１〜６のいずれか１つに記載のソール。
【請求項8】
格子構造が、１２面体として形成された少なくとも１つのセル要素を含む、請求項１〜７のいずれか１つに記載のソール。
【請求項9】
格子構造が、格子構造の上面から格子構造の底面および／または側面へ延びる少なくとも１つの流体チャネルを含む、請求項１〜８のいずれか１つに記載のソール。
【請求項10】
格子構造が、異なる形状を有する少なくとも２つのセル要素を含む、請求項１〜９のいずれか１つに記載のソール。
【請求項11】
ソールが、格子構造とともに付加製造された、格子構造のリムに沿って囲む中実リム要素をさらに含む、請求項１〜１０のいずれか１つに記載のソール。
【請求項12】
格子構造が、第１の形状を持つ第１の複数のセル要素を有する第１の領域と、第２の形状を持つ第２の複数のセルを有する第２の領域とを含む、請求項１〜１１のいずれか１つに記載のソール。
【請求項13】
格子構造が少なくとも１つの可動要素を含む、請求項１〜１２のいずれか１つに記載のソール。
【請求項14】
アッパーと、請求項１〜１３のいずれか１つに記載のソールとを含むシューズ。
【請求項15】
中間シュトローベル靴型なしで、ソールとアッパーとが互いに直接連結される、請求項１４に記載のシューズ。
【請求項16】
アッパーが中実リム要素に連結される、請求項１１に戻って参照する請求項１４または１５に記載のシューズ。
【請求項17】
アッパーが、ポリマー材料を含む糸を含む、請求項１４〜１６のいずれか１つに記載のシューズ。
【請求項18】
アッパーとソールとが、同じ種類の材料を含む、請求項１４〜１７のいずれか１つに記載のシューズ。
【発明の詳細な説明】
【技術分野】
【0001】
本発明は、スポーツシューズおよび他のタイプのシューズ用のソール、特にミッドソールに関する。
【背景技術】
【0002】
シューズのソールは、一般的に、様々な異なる機能を果たす。例えば、ソールは、足にトラクションを与えることができ、足を鋭利な物体などから保護することができる。また、ソールの重要な機能は、足に緩衝を与えるとともに、十分なレベルの安定性をもたらすことである。
【0003】
上記の機能を考慮してソールを具体的に最適化するために、様々なソール設計および材料が開発されている。足の緩衝性と安定性との妥協をもたらすためにソールに使用される一般的な材料は、例えば、発泡エチレンビニルアセテート（ＥＶＡ）である。最近では、発泡熱可塑性ポリウレタンの使用によって、ＥＶＡに関連する欠点のいくつかを克服することがわかっている。
【0004】
さらに、シューズの部品を設計するために付加製造技法が使用されている。一般に、付加製造方法により、金型を必要とすることなく、基本的に任意に形成された３次元物体を作製することができる。代わりに、物体を、例えば液体材料または粉末材料から層ごとに製造してもよい。例示的な技法は、例えば、選択的レーザ焼結、選択的レーザ溶解、選択的加熱焼結、ステレオリソグラフィ、熱溶解積層法など、または３Ｄ印刷全般である。シューズに関連する様々な付加製造技法は、例えば、米国特許出願第２００９／０１２６２２５号、ＷＯ２０１０／１２６７０８、米国特許出願第２０１４／０３００６７６号、米国特許出願第２０１４／０３００６７５号、米国特許出願第２０１４／０２９９００９号、米国特許出願第２０１４／００２６７７３号、米国特許出願第２０１４／００２９０３０号、ＷＯ２０１４／００８３３１、ＷＯ２０１４／０１５０３７、米国特許出願第２０１４／００２０１９１号、ＥＰ２５６４７１９、ＥＰ２４２４３９８、および米国特許出願第２０１２／０１１７８２５号に記載されている。詳細には、ソールに関して、ＷＯ２０１４／１００４６２は、例えば複数の細長要素を有するウェブ状構造として構成されたミッドソールを開示しており、これにより、ミッドソールの異なる領域において支持、緩衝性および／または安定性を増減させた領域を設けることができる。
【0005】
米国特許出願第２０１４／０２５９７８７Ａ１号は、アッパーとアッパーに連結されたソールとを含むシューズを開示している。ソールは、インソール、ミッドソール、およびアウトソールを含む。ミッドソールは、プラットフォームと、プラットフォームに一体形成された格子とを含む。
【0006】
しかしながら、付加製造により作られた公知のソールは、シューズソールの機能特性に関するいくつかの欠点を有する。例えば安定性に関して、公知のソールは、スポーツシューズ、特に高性能スポーツシューズ用のソールの要件をほとんど満たすことができない。スポーツシューズが晒される、衝撃の強い繰返し荷重は、例えば、付加製造で使用されるレーザ焼結材料または他の材料の材料挙動にとって決定的である。さらに、機械的特性を変化させるために非常に複雑な幾何的構造が必要であるが、それでも多くの場合、特性は非常に限られた範囲内でしか変化することができない。
【先行技術文献】
【特許文献】
【0007】
【特許文献1】米国特許出願第２００９／０１２６２２５号
【特許文献2】ＷＯ２０１０／１２６７０８
【特許文献3】米国特許出願第２０１４／０３００６７６号
【特許文献4】米国特許出願第２０１４／０３００６７５号
【特許文献5】米国特許出願第２０１４／０２９９００９号
【特許文献6】米国特許出願第２０１４／００２６７７３号
【特許文献7】米国特許出願第２０１４／００２９０３０号
【特許文献8】ＷＯ２０１４／００８３３１
【特許文献9】ＷＯ２０１４／０１５０３７
【特許文献10】米国特許出願第２０１４／００２０１９１号
【特許文献11】ＥＰ２５６４７１９
【特許文献12】ＥＰ２４２４３９８
【特許文献13】米国特許出願第２０１２／０１１７８２５
【特許文献14】ＷＯ２０１４／１００４６２
【特許文献15】米国特許出願第２０１４／０２５９７８７Ａ１号
【特許文献16】ＤＥ１０２０１５２０５７５０．８
【発明の概要】
【発明が解決しようとする課題】
【0008】
したがって、本発明の目的は、公知の付加製造されたソールに関連する欠点の少なくとも一部を克服または軽減することであると考えられる。
【課題を解決するための手段】
【0009】
以下で、本発明の理解を容易にするために、例について説明する。
【0010】
［１］ａ．複数のセル要素（１９１；２９１；３９１、３９２）を含む格子構造（１１０；２１０；３１０）と、ｂ．踵を３次元に取り囲む踵要素（１２０；２２０；３２０）と、
ｃ．踵要素と格子構造とを相互連結するベース部分（１３０；２３０；３３０）であって、格子構造の縁部に沿って位置決めされない複数の隣接するセル要素に連結するように配置された伸長部を有するベース部分とを含む、スポーツシューズ用の付加製造されたソール、特にミッドソール。
【0011】
［２］格子構造（１１０；２１０；３１０）の物理的特性、特に密度および／または剛性および／または通気性が、ソールのリムからソールの中心に向かって低下する、［１］に記載のソール。
【0012】
［３］セル要素（１９１；２９１；３９１）の形状が、ソールの厚さに沿って略一定である、［１］または［２］に記載のソール。
【0013】
［４］格子構造（１１０；２１０；３１０）、踵要素（１２０；２２０；３２０）、および／またはベース部分（１３０；２３０；３３０）が、同じ種類の材料、特にポリエーテルブロックアミドまたは熱可塑性ポリウレタンから製造される、［１］〜［３］のいずれか１つに記載のソール。
【0014】
［５］ａ．複数のセル部位（３９０）を含む格子構造（３１０）を含み、ｂ．セル部位（３９０）の大部分が相互連結されたセル要素（３９２）を含み、
ｃ．セル部位（３９０）のサブセットが、セル部位の大部分よりも少なくとも１つの隣接するセル部位との連結部が少ない、かつ／またはセル間隙を有するセル要素（３９１）を含む、スポーツシューズ用の付加製造されたソール、特にミッドソール。
【0015】
［６］サブセットのセル部位の少なくとも１つが、格子構造（３１０）の表面、特に格子構造の縁部に配置される、［５］に記載のソール。
【0016】
［７］サブセットのセル部位の少なくとも１つが、ソールの踵領域に配置される、［５］または［６］に記載のソール。
【0017】
［８］サブセットの一部でない少なくとも１つかつ３０以下のセル部位が、サブセットの２つの最も近接したセル部位間に配置される、［５］〜［７］のいずれか１つに記載のソール。
【0018】
［９］ソールが、１つまたは複数の付加製造された安定化要素（１６０；２６０、２８０）、特に１つまたは複数の側部安定化要素および／または１つまたは複数のねじり安定化要素（１６０；２６０、２８０）をさらに含む、［１］〜［８］のいずれか１つに記載のソール。
【0019】
［１０］ソールがレーザ焼結によって少なくとも部分的に作製される、［１］〜［９］のいずれか１つに記載のソール。
【0020】
［１１］ソールがポリマー材料、特に海から回収したポリマー材料を含む、［１］〜［１０］のいずれか１つに記載のソール。
【0021】
［１２］ａ．付加製造された格子構造（５００；６１０）と、ｂ．格子構造とは別個に製造された機能要素（６００）とを含み、
ｃ．格子構造および／または機能要素が少なくとも１つのレセプタクル（５０１；６０８）を含み、
ｄ．機能要素と格子構造とが、少なくとも１つのレセプタクルを介して互いに機械的に取り付けられる、スポーツシューズ用のソール、特にミッドソール。
【0022】
［１３］レセプタクルがスナップ嵌めおよび／またはスナップ留め要素（５０４、５０５；６０４）を含む、［１２］に記載のソール。
【0023】
［１４］格子構造がポリマー材料、特に海から回収したポリマー材料を含む、［１２］または［１３］に記載のソール。
【0024】
［１５］格子構造が複数の格子層を含む、［１］〜［１４］のいずれか１つに記載のソール。
【0025】
［１６］格子構造が、異なる物理的特性、特に異なる密度、異なる剛性、および／または異なる通気性を有する少なくとも２つの領域（１７１〜１７４；２７１〜２７５；９２１、９２２、９３０、９４１、９４２）を含む、［１］〜［１５］のいずれか１つに記載のソール。
【0026】
［１７］格子構造が、基本的に足全体にわたって延びるように構成される、［１］〜［１６］のいずれか１つに記載のソール。
【0027】
［１８］格子構造が、１２面体、特に菱形１２面体として形成された少なくとも１つのセル要素を含む、［１］〜［１７］のいずれか１つに記載のソール。
【0028】
［１９］格子構造が、格子構造の上面から格子構造の底面および／または側面へ延びる少なくとも１つの流体チャネルを含む、［１］〜［１８］のいずれか１つに記載のソール。
【0029】
［２０］格子構造が、異なる形状を有する少なくとも２つのセル要素（４９１、４９２、４９３）を含む、［１］〜［１９］のいずれか１つに記載のソール。
【0030】
［２１］ソールが、格子構造とともに付加製造された、格子構造のリムに沿って囲む中実リム要素（１４０；２４０）をさらに含む、［１］〜［２０］のいずれか１つに記載のソール。
【0031】
［２２］格子構造が、第１の形状を持つ第１の複数のセル要素を有する第１の領域（１７１〜１７４；２７１〜２７５）と、第２の形状を持つ第２の複数のセルを有する第２の領域（１７１〜１７４；２７１〜２７５）とを含む、［１］〜［２１］のいずれか１つに記載のソール。
【0032】
［２３］格子構造が少なくとも１つの可動要素（７５０、７５１）を含む、［１］〜［２２］のいずれか１つに記載のソール。
【0033】
［２４］アッパーと、［１］〜［２３］のいずれか１つに記載のソールとを含むシューズ。
【0034】
［２５］中間シュトローベル靴型なしで、ソールとアッパーとが互いに直接連結される、［２４］に記載のシューズ。
【0035】
［２６］アッパーが中実リム要素（１４０；２４０）に連結される、［２１］に戻って参照する［２４］または［２５］に記載のシューズ。
【0036】
［２７］アッパーが、ポリマー材料、特に海から回収したポリマー材料を含む糸を含む、［２４］〜［２６］のいずれか１つに記載のシューズ。
【0037】
［２８］アッパーとソールとが、同じ種類の材料、特に熱可塑性ポリウレタンまたはポリエーテルブロックアミドを含む、［２４］〜［２７］のいずれか１つに記載のシューズ。
【0038】
本発明の態様によれば、この目的は、［１］、［５］、および［１２］に記載のソール、特にミッドソールによって少なくとも部分的に達成される。
【0039】
例では、スポーツシューズ用の付加製造されたソール、特にミッドソールが提供される。ソールは、複数のセル要素を含む格子構造を含む。ソールは、踵を３次元に取り囲む踵要素をさらに含むことができる。さらに、ソールは、踵要素と格子構造とを相互連結するベース部分であって、格子構造の縁部に沿って位置決めされない複数の隣接するセル要素に連結するように配置された伸長部を有するベース部分を含むことができる。格子構造、踵要素、およびベース部分を一体に製造してもよいことを理解されたい。
【0040】
付加製造された格子構造は、弾性および／または粘弾性であり、ソールに緩衝性を与えることができる。同時に、踵要素は、足に対して足首支持をもたらし、シューズ内における足の滑りおよび／またはねじれを防止して、高性能のスポーツシューズ、例えばランニングシューズに適した安定したソールを提供できるようにする。
【0041】
ソールの安定性は、踵要素と格子構造とを相互連結するベース部分によって特にもたらすことができ、ベース部分は、格子構造の縁部に沿って位置決めされない複数の隣接するセル要素に連結するように配置された伸長部を有する。したがって、踵要素は、例えば格子構造の後縁部に沿った格子構造のセル要素の１本の線を介して格子構造に相互連結されるのではなく、相互連結部は、例えば格子構造の上面に配置可能な隣接するセル要素を含む。
【0042】
踵要素が（また）、格子の縁部に沿って位置決めされない複数の隣接するセル要素を介して格子構造に連結されることにより、ソールの外側および内側の外側／内側力ならびにトルクの伝達を大幅に向上させることができる。力およびトルクを、２次元に効果的に配置されたセル要素との境界面を介して格子構造に伝達することができる。同様に、踵要素を介してソールの後側で前方／後方への力の伝達を向上させることができる。加えて、踵要素と格子構造との間の力を多数のセル要素を介して伝達して、セル要素ごとの力、したがって破損の危険を低下させるようにする。したがって、踵要素は、格子構造への特定の連結によって、より大きい力を伝達することができる。一部の例では、ベース部分は、格子構造の縁部に沿って位置決めされない少なくとも３、少なくとも５、少なくとも１０、または少なくとも２０の隣接するセル要素に連結することができる。
【0043】
ベース部分の伸長部を、格子構造の縁部に沿って位置決めされた複数の隣接するセル要素にも連結するように配置してもよいことを理解されたい。一部の例では、格子構造が、例えば、縁部に配置された第１の列のセルと、その縁部には配置されないが、例えば格子構造全体の上面または側面の第１、第２、第３などの列のセルのそれぞれに隣接して配置された、第２、第３、第４などの列のセルとを含むことができる。ベース部分は、第１および第２の列、また場合によって第３、または最大で第４、第５などの列のセルに位置決めされた複数の隣接するセル要素に連結するように配置された伸長部を有してもよい。
【0044】
ソールによって与えられる機械的特性、例えば剛性（例えば圧縮強度、剪断強度および／または曲げ強度および／またはねじり剛性を含む）、密度、重量、緩衝性、エネルギーリターンなどを必要に応じて調整することができるように、格子構造は多数の異なる設計オプションを提供することができる。さらに、格子構造を、金型を必要としない付加製造方法によって作製可能なようにカスタマイズすることができる。したがって、カスタマイズされたソールを、短いリードタイムで提供することができる。例えば、足の幅および／もしくは長さ、着用者の体重、きつめ／ゆるめについての着用者の好み、ならびに／またはソールを使用するシューズのタイプなどに関して、ソールをカスタマイズすることができる。さらに、付加製造を使用するミッドソールの一体製造により、ミッドソールの別個の要素の組立てが不要になる。同様に、付加製造されたミッドソールを、ミッドソールの再利用を容易にすることのできる単一材料から作製してもよい。踵要素を３次元に成形してもよいことに留意されたい。
【0045】
一部の例では、格子構造の物理的特性、特に密度および／または剛性および／または通気性が、ソールのリムからソールの中心に向かって低下してもよい。例えば、ソールは、より高い密度および／または剛性および／またはより低い通気性を外周に沿って備えてもよく、これは足の外周に沿って安定性を与えるのに役立つ。一方、ソールの中心に向かうにつれて、例えば緩衝性が高くなるようにして、良好な着用快適性を提供する。
【0046】
格子構造は、複数のセル要素を形成する複数の支柱を含むことができる。さらに、１つまたは複数のセル要素は、別法として、またはそれに加えて、さらなる要素、例えばオプションの核を含んでもよい。格子構造の物理的特性を、例えば、格子構造の支柱の厚さによって調節することができる。さらに、より高いまたは低い密度を有するセル要素を使用することによって、物理的特性を調節してもよい。その点で、例えば、１つまたは複数の個々のセル要素が、（例えば、セル要素の１つまたは複数の支柱の厚さを変化させることによって、かつ／もしくはオプションの核の寸法を変化させることによって）より高いまたは低い密度を有してもよく、かつ／またはセル要素を、互いにに対してより小さいまたは大きい距離をおいて配置してもよい。
【0047】
一部の例では、セル要素の形状が、ソールの厚さに沿って略一定であってもよい。例えば、幾何デザイン（例えば、立方体、４面体、１２面体など）、および／またはセル要素の少なくとも１つの寸法（例えば、横方向、長手方向、および／または垂直方向の寸法）、および／または支柱厚さ、および／または隣接するセル要素間の間隔が、略一定であってよい。これにより、ソールの厚さに沿って均一なソールの特性をもたらすことを強化することができ、格子構造内の均一な力分布によって、格子構造の耐用寿命を長くすることができる。一部の例では、セル要素の形状が、格子構造全体において略一定であってよい。
【0048】
さらなる例によれば、格子構造は、その周囲に保護層を含む。そのような保護層を、格子構造の内側および／または外側および／またはつま先および／または踵領域の側面上、例えば格子構造の外周に沿って作ることができる。さらに、保護層を、格子構造の内側領域および／または外側領域および／または踵領域および／またはつま先領域内に作ることができる。保護層は、格子構造と一体に製造可能なフィルムまたは箔などであってよい。保護層は透明であってよい。
【0049】
さらなる例によれば、格子構造、踵要素および／またはベース部分を、同じ種類の材料、特にポリエーテルブロックアミド（ＰＥＢＡ）または熱可塑性ポリウレタン（ＴＰＵ）から製造することができる。これにより、ソールの特に効率的な製造を可能にし、かつ／またはソールの再利用を容易にすることができる。あるいは、部品をポリオレフィン、例えばポリエチレン（ＰＥ）、ポリスチレン（ＰＳ）および／またはポリプロピレン（ＰＰ）から製造してもよい。原理上、単一の格子構造について、異なる材料（異なる種類の材料またはわずかに異なる特性を有する同じ種類の材料）の任意の混合物を使用することができる。したがって、すでに異なる材料を組み合わせ、場合により異なるゾーンおよび／または領域について異なる材料を使用することにより、任意の数の異なる機能ゾーンを設けることができる。
【0050】
前述した材料は、再利用された材料であってもよく、例えば再生ポリマー材料、例えば海から、特に海洋廃棄物から再生したポリマー材料であってよい。再生ポリマー材料は、任意のプラスチック材料、例えばＴＰＵ、ＰＥＢＡ、ＰＥ、ＰＳ、ＰＰなどであってよい。格子構造を、新しい／再生されたものでない材料と再生材料との混合物を使用して印刷してもよく、これにより、各成分の割合を変化させることができる。一部の例では、５０％超、または９０％超の再生材料を使用してもよい。
【0051】
格子構造を付加製造、例えば印刷することにより、構造の異なるゾーンを異なる色で作ることができる。さらなる個別化要素を格子構造に直接印刷してもよい。そのような要素は、例えば名称、デザイン、または数字であってよい。
【0052】
格子構造、踵要素、ベース部分、および／または他の部品を、例えば、１つまたは複数の単一部品の複数の性能の必要性を満たすように組み合わせた１つまたは複数の材料を使用することによって印刷してもよい。いくつかの部品を、付加製造、例えば印刷により互いに直接連結してもよい。これにより、例えば接着剤を用いて部品を互いに結合する必要がなくなる。
【0053】
アウトソールおよび／またはアウトソール部品を、格子構造の底面に直接印刷してもよい。アウトソールおよび／またはアウトソール部品を、格子構造と同じ種類の材料から印刷してもよい。一部の例では、アウトソールに使用する材料は、格子構造の材料と異なる特性を有してもよい。格子構造の印刷に使用されるように、異なる材料をアウトソールの印刷に使用してもよい。使用する材料に関係なく、アウトソールと格子構造とを１つの製造プロセスで印刷してもよい。例えば接着剤を用いた結合は不要であってよい。
【0054】
さらなる例によれば、スポーツシューズ用の付加製造されたソール、特にミッドソールが提供される。ソールは、複数のセル部位を含む格子構造を含む。セル部位の大部分が相互連結されたセル要素を含んでもよい。セル部位のサブセットが、セル部位の大部分よりも少なくとも１つの隣接するセル部位との連結部が少ない、かつ／またはセル間隙を有するセル要素を含む。例えば、サブセットのセル部位で、少なくとも部分的にセル要素が欠けていてもよい（セル間隙）。それに加えて、または別法として、サブセットのセル部位に、例えば、セル部位の大部分よりも少なくとも１つの隣接するセル部位との連結部が少ない（１つまたは複数のセル連結解除部）「不規則な」セル要素を設けてもよい。基本的概念は、意図的なセル連結解除部（例えば、隣接するセル要素間）および／またはセル間隙（例えば、少なくとも部分的に欠けたセル要素）を特定のセル部位の格子構造に導入することであると考えられる。
【0055】
セル部位は、一般にセル要素を設けることのできる位置、例えば体積要素として理解される。例えば、複数のセル部位は、体積要素の３次元アレイを形成することができる。例えば、複数のセル部位を規則正しく配置してもよい。また、大部分のセル要素を、複数のセル部位内に規則正しく配置してもよい。しかしながら、個々のセル部位で、セル要素を少なくとも部分的に省いて、これらのセル部位の各々にセル間隙を作るようにしてもよい。
【0056】
一般に、セル要素は核を含むことができる。隣接するセル要素の核を、１つまたは複数の連結要素、例えば１つまたは複数の支柱を介して互いに連結してもよい。例えば１つまたは複数の位置で互いに交差可能な複数の支柱によってセル要素を形成して、核がこれらの交差の１つまたは複数により形成されるようにしてもよいことに留意されたい。支柱の残りの部分、例えば核の外側の支柱の部分は、隣接するセル要素への連結要素として機能することができる。セル要素の核の少なくとも一部を省いて、そのセル要素を用いることによってセル間隙を形成してもよい。同様に、セル要素の１つまたは複数の連結要素の少なくとも一部、例えば支柱の少なくとも一部を省いて、そのセル要素を用いることによって、セル部位の大部分よりも少なくとも１つの隣接するセル部位との連結部が少ないセル要素を形成してもよい。セル部位にセル要素を全く設けないことにより、そのセル部位にセル間隙を作ってもよいことに留意されたい。
【0057】
隣接するセル要素との連結部が少ない、またはセル間隙を有するセル部位のサブセットを有することにより、格子構造の機械的特性を非常に細かいレベルで、例えばセル要素ごとに変化させることができ、同時に、構造が複雑になることがほとんどない。したがって、例えば、格子全体の形状または格子材料を変化させる必要なく、格子の物理的特性、例えばその剛性、密度、および／または通気性を変化させることができる。同じセル要素のサイズおよび／またはセル部位のサイズおよび／またはセル要素設計および／または同じ材料を、格子構造全体にわたって（または格子構造の少なくともある領域全体にわたって）使用することができる。これにより、製造を大幅に簡略化し、歩留まりを向上させ、同時に格子構造の規則正しい視覚的外観を可能にすることができる。格子構造の特性を、サブセットに属するセル部位の連結解除部および／または間隙によって簡単に変化させることができる。例えば、全体の剛性／緩衝性／通気性などを、サブセットに属さない、それぞれの隣接するセル部位とのある固定数の相互連結部を有することのできるセル部位によって与えることができる。サブセットのセル部位を、格子構造の１つまたは複数の領域に配置して、剛性、緩衝性および／または通気性をこれらの領域で変えてもよい。サブセットのセル部位をある位置に配置することにより、格子構造の物理的特性を、そのセル部位で特に変化させることができる。他方、例えばある領域内でサブセットに属するセル部位の数を変化させることにより、その領域のバルク特性を変えることもできる。一部の例では、サブセットのセル部位を、少なくとも領域またはゾーン内に規則正しく配置してもよい。
【0058】
セル部位の大部分（少なくとも、格子構造のある領域内の大部分）は、隣接するセル部位との固定数の連結部を有するセル要素を含んでもよいことに留意されたい。セル部位の大部分は、連結部の数が変化するセル要素を含んでもよい。その場合、サブセットのセル部位は、平均して、セル部位の大部分のセル要素よりも少なくとも１つの隣接するセルとの連結部が少なくてもよい。
【0059】
サブセットのセル部位の少なくとも１つを、格子構造の表面、特に格子構造の縁部に配置してもよい。例えば、サブセットのセル部位を格子構造の表面、特に縁部に配置することにより、ソールの曲げまたは剪断によって生じる、かつ格子構造の破損を引き起こし得る格子構造内の歪みを少なくすることができることがわかっている。したがって、格子構造の耐久性がより高くなり得る。
【0060】
サブセットのセル部位の少なくとも１つを、ソールの踵領域に配置してもよい。これにより、特にその領域で生じる大きな力および歪みにソールを適応させることができる。
【0061】
サブセットの一部でない（例えば大部分の一部である）少なくとも１つかつ３０以下（例えば、少なくとも１つかつ１５または１０以下）のセル部位を、サブセットの２つの最も近接したセル部位間に配置してもよい。このサブセットのセル部位と、サブセットの一部でないセル部位とを組み合わせることにより、格子構造の全体的な完全性と安定性との妥協なしで、格子構造の物理的特性に最大の効果を与えることがわかっている。
【0062】
ソールは、１つまたは複数の付加製造された安定化要素、特に１つまたは複数の側部安定化要素および／または１つまたは複数のねじり安定化要素をさらに含むことができる。これらの追加の要素により、付加製造されたソールによってもたらされる安定性をさらに高めることができる。例えば、安定化要素を、中実要素、例えば支柱、バー、ストライプなどとして設けてもよい。これらの追加要素を、ソールと一体に作製してもよい。
【0063】
レーザ焼結、例えば選択的レーザ焼結を用いて、ソールを少なくとも部分的に作製してもよい。これにより、特に可撓性のある、費用効率の高い製造が可能になるとともに、耐久性のあるソールを提供することができる。他の例では、他の付加製造方法、例えば選択的レーザ溶解、選択的加熱焼結、ステレオリソグラフィ、熱溶解積層法など、または３Ｄ印刷全般を使用してもよい。
【0064】
ソールは、ポリマー材料、特に、例えば海から回収した再生ポリマー材料を含んでもよい。ソールを効率的に製造できるように、ポリマー材料を付加製造に容易に使用することができる。例えば、ＰＥＢＡおよび／またはＴＰＵを使用してもよい。さらに、例えば海から回収した再生ポリマー材料を使用して、本発明による高品質のソールを提供できることがわかっている。したがって、環境に優しい方法でソールを提供することができる。例えば、これについては、「Ｐａｒｌｅｙ ｆｏｒ ｔｈｅ Ｏｃｅａｎｓ」の構想から使用可能なポリマー材料を使用してもよい。一部の例では、ソールを、前記材料から基本的に完全に作製してもよい。ソールを、新しい／再生されたものでない材料と再生材料との混合物を使用して印刷してもよく、これにより、各成分の割合を変化させることができる。一部の例では、５０％超、または９０％超の再生材料を使用してもよい。
【0065】
さらなる例では、スポーツシューズ用の付加製造されたソール、特にミッドソールが提供される。ソールは、複数の相互連結されたセル要素を含む格子構造を含む。複数の相互連結されたセル要素は、規則正しく配置される。格子構造は、２つ以上の複数の相互連結されたセル要素間に配置された少なくとも１つのセル間隙をさらに含むことができる（例えば、複数の相互連結されたセル要素の規則正しい配置に従ってある位置に存在すべきセル要素が、少なくとも部分的に欠けている）。それに加えて、または別法として、格子構造は、複数の規則正しく配置され相互連結されたセル要素の各々よりも少なくとも１つの隣接するセル要素との連結部が少ない、２つ以上の不規則なセル要素をさらに含むことができる。
【0066】
さらなる例によれば、スポーツシューズ用のソール、特にミッドソールが提供される。ソールは、付加製造された格子構造を含む。ソールは、格子構造とは別個に製造された機能要素をさらに含むことができる。格子構造および／または機能要素は、少なくとも１つのレセプタクルを含む。機能要素と格子構造とは、少なくとも１つのレセプタクルを介して互いに機械的に取り付けられる。例えば、格子構造がレセプタクルを含む場合、機能要素をレセプタクルに機械的に取り付けることができる。
【0067】
レセプタクルを用いて機能要素を機械的に取り付けることにより、接着剤および／または粘着剤を使用せずに、ソールに異なる部品を設けることが可能になる。一部の例では、少なくとも１つの機能要素が、粘着剤および／または接着剤なしで少なくとも１つのレセプタクルに取り付けられる。したがって、潜在的に危険な物質を避けることができる。さらに、単一種類の材料から作られたソールを提供することを容易にして、ソールをより容易に再利用できるようにすることができる。加えて、製造中の予想される接着剤の硬化時間を省くことができる。代わりに、付加製造された格子構造は、機能要素の耐久性のある機械的取付けをもたらすように構成可能なレセプタクルを備える。連結された機能要素を有することなくソールを使用できるように１つまたは複数のレセプタクルを構成して、１つまたは複数の機能要素を必要な場合のみソールに連結できるようしてもよい。例えば、クロスカントリー走の間は補強要素を取り付けてもよく、競技用トラック上を走るときには、そのような要素なしでソールを使用してもよい。さらに、機能要素を、１つまたは複数のレースループ、踵要素、横方向支持要素などとして実施してもよい。
【0068】
機械的に取り付けられた機能要素を用いることにより、２つの別個に作製された部品を、化学物質を使用せずに、簡単かつ耐久性のある、場合により解放可能な方法で容易に接合することができる。したがって、例えば、専用の安定化要素を格子構造に取り付けて、その安定性を選択的に高めてもよく、これは、一体に作製された安定化要素では容易に行うことができない。前述した１つまたは複数のレセプタクルを用いて、１つまたは複数の機能要素を、本明細書に記載のソールのいずれかに連結することができる。
【0069】
特に、レセプタクルは、スナップ嵌めおよび／またはスナップ留め要素を含むことができる。したがって、１つまたは複数の機能要素を、格子構造にスナップ嵌めおよび／またはスナップ留めしてもよい。これを、例えば製造業者が行うことができる。しかしながら、これを顧客が行って、個人的な好み／外的特徴および／またはシューズの特定の意図した使用に応じた１つまたは複数の機能要素を１つまたは複数のレセプタクルに連結してもよい。
【0070】
さらに、レセプタクルは、フラップ要素を周りで回転可能な接合部を含むことができる。取付位置（すなわち、機能要素と格子構造とが互いに取り付けられる）で、フラップ要素、特にフラップ要素の表面が、ミッドソールの格子構造に面している。前述した１つまたは複数のスナップ嵌めまたはスナップ留め要素を、フラップ要素、特にミッドソールの格子構造に面したその表面に配置することができる。これらを、取付位置においてフラップ要素に面したミッドソールの格子構造の表面に配置可能な、１つまたは複数の対応するスナップ嵌め要素またはスナップ留め要素に嵌め込むことができる。フラップ要素を、接合部なしでミッドソールの格子構造に連結してもよい。
【0071】
一般に、スポーツシューズ用のソール、特にミッドソールのための付加製造された機能要素を提供することができることに留意されたい。機能要素は、少なくとも１つのレセプタクルを含むことができる。機能要素をソールに機械的に取り付けるように、少なくとも１つのレセプタクルを構成してもよい。
【0072】
格子構造は、少なくとも１つの可動要素を含むことができる。少なくとも１つの可動要素を、格子構造と一体に製造してもよい。可動要素は機能要素であってよい。例えば通気性または安定性などのソールの特性を変えるように、可動要素を操作してもよい。これにより、性能の必要性を満たすか、または強化することができる。可動要素を、例えば、格子構造の底部に配置することができる。可動要素は、調節可能なサイズの、例えば通気用の開口部であってよい。例えば、着用者が開口部のサイズ、したがってソールによりもたらされる通気性を調節することのできる摺動可能な部品、例えばレバーを設けてもよい。可動要素を、ソールをアッパーに取り付けるためのロック機構として設計してもよい。可動要素を、第１の位置から第２の位置へ動かしてもよい。第１の位置および第２の位置を固定してもよい。
【0073】
格子構造は、ポリマー材料、特に、例えば海から回収した再生ポリマー材料を含むことができる。例えば、格子構造を効率的に製造できるように、ポリマー材料を付加製造に容易に使用することができる。例として、例えばポリエーテルブロックアミド（ＰＥＢＡ）および／または熱可塑性ポリウレタン（ＴＰＵ）を使用してもよい。さらに、例えば海から回収した再生ポリマー材料を使用して、高品質のスポーツシューズの安定性および緩衝性に関する要件を満たす格子構造を設けてもよいことがわかっている。したがって、環境に優しい方法で格子構造を設けることができる。一部の例では、格子構造を、前記材料から基本的に完全に作製してもよい。
【0074】
格子構造は、複数の格子層を含むことができる。各格子層は、複数のセル要素を含むことができる。例えば、３つ以上の格子層を設けることができる。複数の格子層を用いることにより、大きな緩衝性をもたらすことができる。特に、格子層を互いに対して弾性変形可能にして、それぞれの２つの格子層間の距離が、格子構造に加わる圧力に応じて変化し得るようにしてもよい。例えば、格子構造は、互いに少なくとも部分的に積み重ねることのできる複数の基本的に水平な格子層を含むことができる。多層格子構造は、比較的軽量な格子構造に安定性を与えるのに寄与することもできる。
【0075】
格子構造は、異なる物理的特性、特に異なる密度、異なる剛性、および／または異なる通気性などを有する少なくとも２つの領域を含むことができる。
【0076】
格子構造を、基本的に足全体にわたって延びるように構成することができる。したがって、格子構造を使用して、それぞれの着用者の足全体の下にある程度の緩衝性／剛性／通気性をもたらすことができる。
【0077】
格子構造は、１２面体、特に菱形１２面体として形成された少なくとも１つのセル要素を含むことができる。これらのセル要素設計は、格子構造に良好な安定性および緩衝性とともに耐用寿命をもたらすことがわかっている。これは、１２面体の１２面という数に起因するものであり、これによって、隣接するセル要素間の滑らかな力分布が可能になるとともに、隣接するセル要素間の連結も可能になるため、セル要素が小型になり過ぎない。さらに、１２面体設計の菱形の実施は、この特性にさらに寄与することができる。例えば、セル要素は、隣接するセルに対して８つの相互連結部を含むことができる。
【0078】
格子構造は、格子構造の上面から格子構造の底面および／または側面へ延びる少なくとも１つの流体チャネルを含むことができる。より一般には、流体チャネルは、上面、底面、または側面のいずれかから上面、底面、または側面のいずれかへ延びることができる。特に、流体チャネルは、表面の第１の部分（例えばつま先領域）から表面の第２の部分（例えば踵領域）へ延びてもよい。そのような流体チャネルを使用して、格子構造の上面、底面、および／または側面の間に流体を案内することができる。例えば、空気流をそのように案内することができる。例えば格子構造の底面および／または側面で空気の流入を促すように、流体チャネルを構成してもよい。したがって、ソールは改良された通気特性を備えることができる。格子構造により、内側から外側へ、踵領域からつま先領域へ、かつ／またはアッパーからアウトソールへの空気流が可能になり得る。すべての可能な方向への通気性を保証して、完全に通気されたシューズを提供することができる。
【0079】
格子構造は、異なる形状を有する少なくとも２つのセル要素を含むことができる。例えば、第１の幾何デザイン、例えば菱形１２面体として設計されたセル要素を、他の幾何デザイン（例えば、５角１２面体、立方体、直方体、角柱、平行６面体など）と組み合わせてもよい。また、異なる寸法を有する少なくとも２つのセル要素を使用してもよく、かつ／またはセル要素間の間隔が第１の領域と第２の領域との間で異なっていてもよい。
【0080】
ソールは、格子構造とともに付加製造された中実リム要素を含むことができ、中実リム要素は格子構造のリムに沿って囲む。中実リム要素により、格子構造の安定性をさらに高めることができる。
【0081】
中実リム要素は、中実リム要素と格子構造との移行部を作る１つまたは複数の穿孔部を含むことができる。穿孔部を、リムに切り込まれた孔として設計してもよい。穿孔部を、格子構造と一体に製造してもよい。穿孔部は、格子構造のネガティブであってもよい。さらに、中実リム要素の幅および厚さ／高さは、異なるゾーンまたは領域で変化してもよい。中実リム要素は、結合代として機能することができ、例えば中実リム要素の幅を変化させることにより、アッパーを格子構造に取り付けるための結合代を調節することができる。
【0082】
格子構造は、第１の形状を持つ第１の複数のセル要素を有する第１の領域と、第２の形状を持つ第２の複数のセル要素を有する第２の領域とを含むことができる。例えば、領域の幾何デザインを、その領域の特定の要件に適応させてもよい。例えば、より密度の低いセル要素の形状（例えば、立方体）を、密度および／または剛性の必要の少ない領域で使用してもよい。それに加えて、または別法として、第１の複数のセル要素の１つまたは複数の寸法は、第２の複数のセル要素の１つまたは複数の寸法と異なっていてもよい。さらに、セル要素間の間隔は、第１の領域と第２の領域との間で異なっていてもよい。
【0083】
さらなる例によれば、アッパーと、本明細書に記載の例のいずれかに記載のソールとを含むシューズを提供することができる。
【0084】
ミッドソールとアッパーとの間に中間層を設けてもよい。そのような中間層を、開放構造の材料、例えば開放構造の布材料から作ってもよい。布材料は、編布、例えば縦編地または横編地であってよい。例えば、横編地は、平編みまたは丸編みされたものであってよい。例えば、縦編地は、工学用編地であってもよい。編布の他に、織布、不織布、撚り合わせた糸および／または他の糸に基づく布材料、および／またはあらゆるタイプの開放セルメッシュを使用してもよい。原理上、シュトローベル靴型を介して中間層をアッパーに取り付ける、例えば縫い付けることができる。
【0085】
あるいは、中間シュトローベル靴型なしで、ソールとアッパーとを互いに直接連結してもよい。例えば、ソールの格子構造を、着用者の足に接触したときに良好な着用快適性を提供するように構成することができる。したがって、中間シュトローベル靴型および／または他の中間層を省くことができる。その結果、より軽量で費用効率の高いシューズを提供することができる。
【0086】
ソールが中実リム要素を有する場合、アッパーを中実リム要素に連結してもよい。言い換えると、中実リム要素を介してアッパーをソールに連結してもよい。例えば、アッパーを、中実リム要素に接着、縫付け、熱結合などすることができる。赤外線（ＩＲ）溶着により、アッパーをソールに連結してもよい。
【0087】
アッパーは、ポリマー材料、特に、例えば海から回収した再生ポリマー材料を含むことができる。例えば、アッパーは、ポリマー材料を含む糸を含むことができる。そのような糸を使用して高品質のシューズを提供できることがわかっている。さらに、再生ポリマー材料を使用すると、より環境に優しいシューズを提供することができる。例えば、これについては、「Ｐａｒｌｅｙ ｆｏｒ ｔｈｅ Ｏｃｅａｎｓ」の構想から使用可能なポリマー材料を使用してもよい。したがって、特に、シューズは、例えば海から回収した再生ポリマー材料を含むか、または再生ポリマー材料から基本的に完全に作られたミッドソールと、再生ポリマー材料、例えばポリマー材料を含む糸を含むアッパーとを含むことができる。
【0088】
アッパーを、ポリマー材料、例えば海から回収した再生ポリマー材料を含む糸を用いる調整された繊維配置を使用して作製してもよい。調整された繊維配置についてのさらなる詳細に関して、参照により組み込まれている同時係属出願ＤＥ１０２０１５２０５７５０．８を参照されたい。繊維自体だけが再生材料を含むか、または再生材料から作られるのではなくてもよい。原理上、ＤＥ１０２０１５２０５７５０．８に記載された基層も再生材料を含むことができる。アッパーを、新しい材料と再生材料との混合物から作ってもよい。一部の例では、５０％超、または９０％超の再生材料を使用してもよい。
【0089】
アッパーとソールとは、同じ種類の材料、特にＴＰＵまたはＰＥＢＡを含むことができる。したがって、シューズの再利用を容易にすることができる。
【0090】
前述した再生ポリマー材料を海から集めるために、網、例えば魚網を使用することができる。また、再生材料を使用して製造可能な前述したソールおよび／またはアッパーの製造に網を使用してもよい。例えば網はナイロンなどを含むことができ、これを、再生ポリマー材料と同様に、最終製品、例えばソールおよび／またはアッパーに組み込んでもよい。したがって、ソールおよび／またはアッパーを製造する方法を提供することができる。方法は、網を使用して海からポリマー材料を回収するステップを含んでもよい。さらなるステップは、再生ポリマー材料および網の材料を、ソールおよび／またはアッパーの基材として使用することであってもよい。一部の例では、５０％超、または９０％超の再生材料および網材料を基材として使用してもよい。
【0091】
前述し、以下でさらに説明する特徴を互いに組み合わせることができるが、簡潔にするために、すべての組合せを本明細書に明記することはできないことに留意されたい。さらに、前述した例の機能に必須ではない特徴を省いてもよいことに留意されたい。最後に、開示された態様を、スポーツシューズ以外のスポーツ用品に使用してもよいことに留意されたい。
【0092】
以下の図面を参照しながら、本発明の可能な実施形態について、以下の詳細な説明でさらに説明する。
【図面の簡単な説明】
【0093】

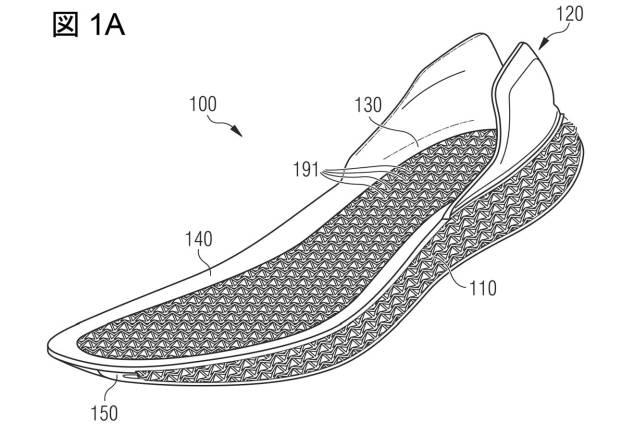

【図1A】本発明によるミッドソールの実施形態を示す図である。
【図1B】本発明によるミッドソールの実施形態を示す図である。
【図1C】本発明によるミッドソールの実施形態を示す図である。

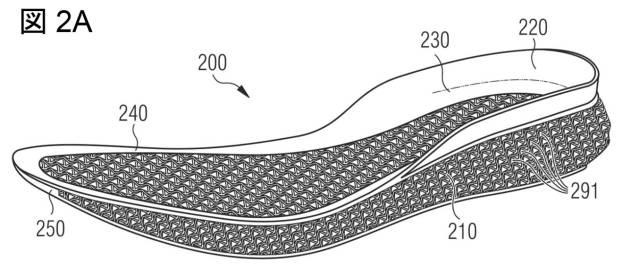

【図2A】本発明によるミッドソールのさらなる実施形態を示す図である。

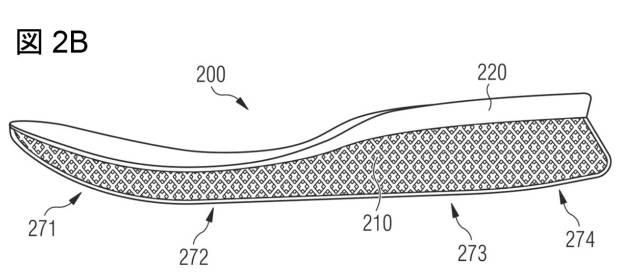

【図2B】本発明によるミッドソールのさらなる実施形態を示す図である。

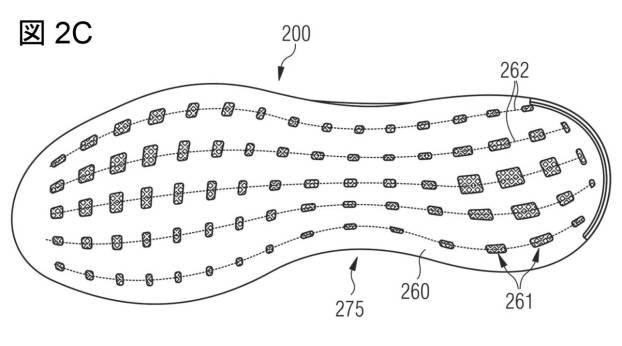

【図2C】本発明によるミッドソールのさらなる実施形態を示す図である。
【図2D】本発明によるミッドソールのさらなる実施形態を示す図である。

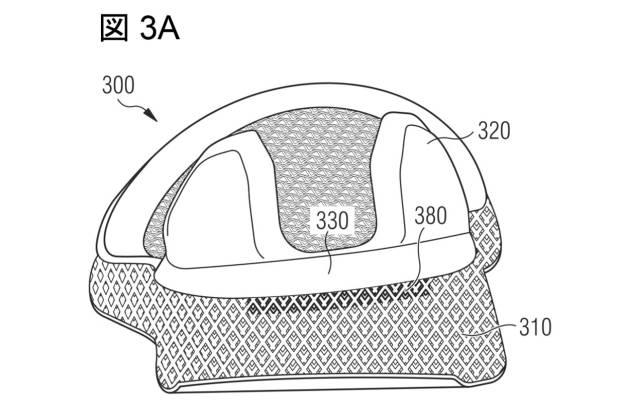

【図3A】本発明によるミッドソールのさらなる実施形態を示す図である。

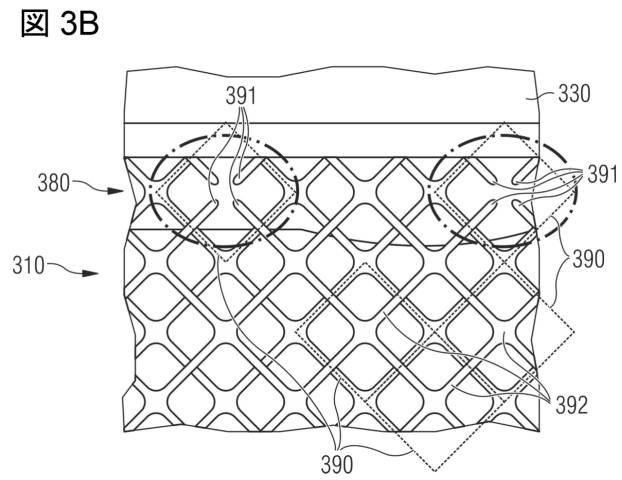

【図3B】本発明によるミッドソールのさらなる実施形態を示す図である。
【図4】本発明によるミッドソールの格子構造の例を示す図である。
【図5】本発明による、レセプタクルを有する別個に付加製造された格子構造の例を示す図である。

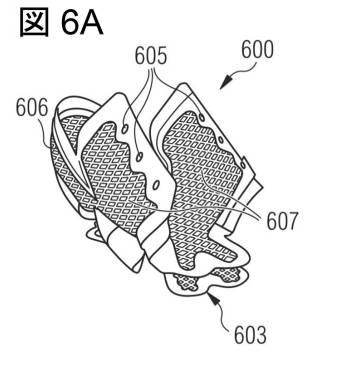

【図6A】本発明による格子構造に取付け可能な、別個に作製された機能要素の例を示す図である。
【図6B】本発明による格子構造に取付け可能な、別個に作製された機能要素の例を示す図である。

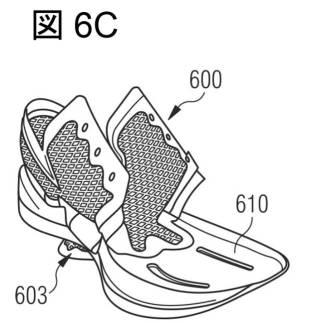

【図6C】本発明による格子構造に取付け可能な、別個に作製された機能要素の例を示す図である。
【図6D】本発明による格子構造に取付け可能な、別個に作製された機能要素の例を示す図である。
【図7A】１つまたは複数の可動要素を有するミッドソールの実施形態を示す図である。

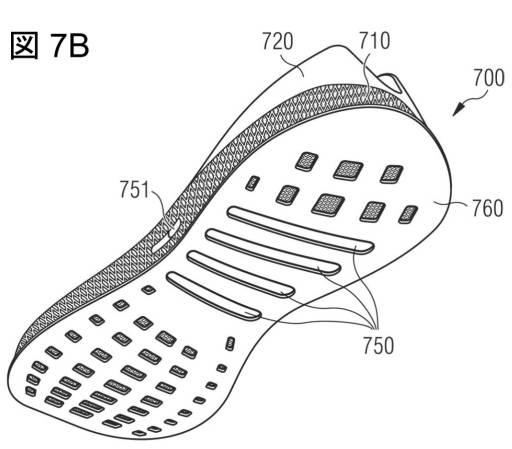

【図7B】１つまたは複数の可動要素を有するミッドソールの実施形態を示す図である。
【図8】格子構造の例を示す図である。
【図9】様々な領域を有するソールの例を示す図である。
【発明を実施するための形態】
【0094】
以下で、本発明の一部の可能な例のみをミッドソールに関して詳細に説明することに留意されたい。当業者は、これらの特定の例に関して説明する特定の詳細を変更し、さらに発展させ、異なる方法で組み合わせることができ、以下に記載する特定の例のある態様を省いてもよいことを容易に理解する。さらに、次の詳細な説明で記載する様々な態様を、上記の概要の部分に記載した態様と組み合わせてもよいことに留意されたい。
【0095】
図１Ａ〜図１Ｃは、本発明によるミッドソール１００の第１の実施形態の斜視図、後面図、および側面図である。ミッドソール１００は、複数のセル要素１９１を有する格子構造１１０と、踵を３次元に取り囲む踵要素１２０と、踵要素１２０と格子構造１１０とを相互連結するベース部分１３０とを含む。ベース部分１３０は、複数の隣接するセル要素１９１に連結するように配置された伸長部を有する。複数のセル要素１９１は、格子構造１１０の縁部に沿って位置決めされた第１の複数の隣接するセル要素１９１と、格子構造１１０の縁部に沿って位置決めされない第２の複数の隣接するセル要素１９１とを含む。第１および第２の複数の隣接するセル要素１９１は、互いに隣接して配置される。ベース部分１３０が、（格子構造１１０の縁部に位置決めされた複数の隣接するセル要素１９１に加えて）格子構造１１０の縁部に位置決めされない複数の隣接するセル要素１９１に連結されるため、２次元に効果的に配置されたセル要素１９１との境界面を介して、力およびトルクを格子構造に伝達することができる。これにより、力およびトルクの伝達が向上して、踵要素１２０の安定性を高めることができるだけではない。これにより、セル要素１９１ごとに伝達する必要のある力およびトルクが小さくなる。したがって、個々のセル要素１９１が破損しにくくなる。
【0096】
格子構造１１０は複数のセル部位を含む。大部分またはすべてのセル部位を規則正しく配置してもよい。大部分またはすべてのセル部位は、基本的に同一のセル要素１９１を含むことができる。あるいは、異なるセル要素１９１および／または異なるセル部位配置を、格子構造１１０の異なる領域に設けることができる。したがって、異なる領域の格子構造１１０によって異なる機械的特性をもたらすことができる。
【0097】
踵要素１２０を３次元に形成して、着用者の踵および／または予想される力プロファイルに適応させるようにしてもよい。特に、例えば図１Ａに示すように、踵要素１２０をテーパ状にしてもよい。踵要素１２０は、踵要素１２０の上側から、踵要素１２０を格子構造１１０に連結するベース部分１３０に向かって厚くなっていてもよい。
【0098】
さらに、図１Ｂの例に示すように、踵要素１２０を、踵の外周に沿って特定のパターンを有して形成してもよい。踵要素１２０は、踵の外側および内側のそれぞれに配置された２つの隆起部１２１、１２２を含むことができる。さらに、踵要素１２０は、踵の後側に配置された下部１２３を含むことができる。外側および内側の隆起部１２１、１２２と踵の後側の下部１２３との組合せは、特に横方向の動きに関して大きな安定性をもたらすのに役立ち得る。同時に、特に圧力による跡や水膨れができやすい、踵のデリケートな後側に踵要素１２０が及ぼす圧力を、これによって最小限にすることができる。他の例では、踵要素１２０が、踵の後側に隆起部を有することもでき、および／または隆起部１２１、１２２の各々を、下部として個々に実施することもでき、または必要に応じて下部を含むこともできる。
【0099】
ミッドソール１００は、図１Ａに示すような中実リム要素１４０を含んでもよい。中実リム要素１４０は、格子構造１１０の上面のリムに沿って囲み、例えばベース部分１３０の内側からソールの中足領域および前足領域ならびにつま先領域のリムに沿ってベース部分１３０の外側まで延びることができる。それに加えて、または別法として、中実リム要素１４０を、格子構造１１０のリムに沿って横向きに設けてもよい。中実リム要素１４０を３次元に形成しなくてもよい。代わりに、中実リム要素１４０を、様々な領域全体を通して基本的に同一の厚さを有する平ストライプとして設けてもよい。あるいは、中実リム要素１４０を、少なくとも部分的に３次元に形成してもよい。例えば、中実リム要素１４０は、中足領域の外側および／または内側により厚い横断面を有して、中実リム要素１４０によってこれらの位置に高い安定性をもたらすことができるようにしてもよい。それに加えて、または別法として、中実リム要素１４０は、中足領域の外側および／または内側に楔形横断面を有して、そこに段階的な安定性をもたらしてもよい。また、他の領域では、中実リム要素１４０を３次元に形成してもよい。図１Ａに示す中実リム要素１４０は、格子構造を含まなくてもよく、代わりに、材料の連続ストリップとして実施してもよい。一部の例では、中実リム要素１４０により、リム周りのソール１００の安定性を高めることができる。別法として、またはそれに加えて、中実リム要素１４０は、アッパーへのソール１００の取付けを支持する手段として機能することができる。
【0100】
中実リム要素１４０は、中実リム要素１４０と格子構造１１０との移行部を作る１つまたは複数の穿孔部を含むことができる。穿孔部を、中実リム要素１４０に切り込まれた孔として設計してもよい。穿孔部は、格子構造１１０と一体に製造してもよく、格子構造１００のネガティブであってもよい。説明したように、リムの幅および厚さは、異なるゾーンおよび／または領域で変化し得る。
【0101】
ソール１００は、中実前部１５０を含んでもよい。中実前部１５０は格子構造を含まなくてもよい。むしろ、中実前部１５０を連続要素として実施してもよい。中実前部１５０を、ソール１００の先端に配置してもよい。例えば、中実前部１５０は、ソールの先端からソール１００の後側に向かって３ｍｍ〜２５ｍｍ、または５ｍｍ〜１５ｍｍの長さだけ延びてもよい。中実前部１５０は、ソール１００の上面からソール１００の底面に向かって、および／またはソール１００の外側からソール１００の内側に向かって延びてもよい。中実前部を設けて、つま先領域におけるソール１００の安定性を高めてもよい。このつま先領域は、ランニング中に地面に接触する最後の点であるため、特に加速または減速時に、大きな力に耐えなければならない。
【0102】
図１Ｂに示すように、場合により、ソール１００は下層１６０を備えることができ、この下層１６０は、中実層１６０として設けてもよく、格子構造を含まなくてもよい。下層１６０は、例えば図２Ａ〜図２Ｃを参照して説明する開口部を含むことができる。下層１６０を、格子構造１１０に入り得る流体、例えば湿気および／または空気の量を制御するように設けることができる。さらに、下層１６０は、ソール１００のねじりおよび曲げ安定性を高めることができる。下層１６０を、例えば箔またはシートから製造してもよく、格子構造１６０とともに一体に作製してもよい。下層１６０をアウトソールとして設計してよい。
【0103】
ミッドソール１００、特に格子構造１１０の例示的な厚さプロファイルが、図１Ｃの側面図に示される。格子構造１１０の厚さプロファイルを、４つの領域に粗く分割することができる。ソール１００の先端から、または設けられている場合には前部１５０の後端から中足骨の頭部に向けて延びる前足領域１７１では、格子構造の厚さがソール１００の後側に向かって増加してもよい。例えば、厚さは２ｍｍ〜１０ｍｍ、例えば３ｍｍ〜８ｍｍ、または約５ｍｍから、５ｍｍ〜２０ｍｍ、例えば７ｍｍ〜１５ｍｍ、または約１０ｍｍまで増加する。それに加えて、または別法として、例えばヒトの足の解剖学的構造に従うために、ソール１００を前足領域１７１でわずかに上方に傾斜させてもよい。厚さは、中足領域１７２内で、ソール１００の後側に向かってさらに増加してもよい。中足領域１７２は、前足領域１７１に隣接し、踵領域１７３の頭部まで延びることができる。格子構造１１０の厚さは、１０ｍｍ〜４０ｍｍ、例えば１５ｍｍ〜３０ｍｍ、または約２５ｍｍまで増加することができる。前足領域１７１および中足領域１７２で格子構造１１０の厚さが減少すると、これらの領域での足の転動を補助することができる。踵領域１７３では、格子構造１１０の厚さが略一定であってよい。踵領域１７３で格子構造１１０の厚さが増加することは、着用者の体重の大部分がこの領域で支えられることを反映することができ、この領域におけるソールの垂直変形の程度を制限することに寄与し得る。後領域１７４では、格子構造の厚さがわずかに、例えば８ｍｍ〜３５ｍｍ、例えば１０ｍｍ〜３０ｍｍ、例えば約２０ｍｍまで減少することができる。後領域１７４で厚さが減少すると、例えばランニング中に地面に接触したときに、踵の転動を支えることができる。しかしながら、他の例では、厚さは後領域１７４で一定のままであってもよい。
【0104】
ソール１００、および／またはその格子構造１１０、および／またはその踵要素１２０、および／またはそのベース部分１３０、および／またはその中実リム要素１４０、および／またはその前部１５０、および／またはその下層１６０をすべて、付加製造を使用して一体に作製してもよい。例として、レーザ焼結、例えば選択的レーザ焼結、またはより一般には３Ｄ印刷を用いてソール１００を製造することができる。一般に、ポリマー材料を基材として使用することができる。例えば、ＴＰＵ（例えば、商品名Ｄｅｓｍｏｓｉｎｔ Ｘ９２Ａ−１で入手可能なＴＰＵ）またはＰＥＢＡ（例えば、商品名Ｅｖｏｎｉｋ Ｖｅｓｔｏｓｉｎｔ ｘ２６１１ ＳｏｆｔＴｏｕｃｈで入手可能なＰＥＢＡ）を使用してもよく、これらは、良好な安定性および耐用寿命をもたらすことがわかっている。また、例えば海から回収した再生ポリマー材料を同様に使用してもよい。
【0105】
格子構造１１０に関し、複数のセル要素１９１を形成するように配置された複数の支柱によって、これを形成してもよい。それぞれの支柱の形状（例えば厚さ、長さなど）を修正して、それぞれのセル要素の形状を変えることができる。セル要素１９１を、規則正しいセル部位に配置してもよい。支柱の厚さは、０．５ｍｍ〜４ｍｍであってよく、例えば約１．２ｍｍ〜１．６ｍｍまたは約１．８ｍｍ〜２．２ｍｍを含んでもよい。支柱は、格子構造全体を通して均一な厚さを有することができる。あるいは、図１Ｃの例に例示的に示すように、例えば様々な支柱の交差部に局所的に厚い部分を設けてもよい。一部の例では、異なる厚さを有する支柱または厚さが変化する支柱を使用してもよい。図１Ａ〜図１Ｃに示すような、標準サイズ（例えば、ヨーロッパシューズサイズ４０〜４５）のミッドソールの一般的な重量は、格子構造の正確な形状、ならびに前述したような、考えられるソールのさらなる部品の存在および設計に応じて８０ｇ〜２００ｇである。
【0106】
各セル要素１９１は、各セル要素１９１の略中心に形成可能な核を有してもよい。核を、セル要素１９１のいくつかの支柱の交差によって作ることができる。前述したように、支柱を、例えば交差部で厚くして、よりはっきりとした核を設けることができる。例えば、これにより、格子構造１１０の安定性を高めることができる。他の例では、前述したように、核を異なる方法で設けてもよい。例えば図４を参照して説明するように、例えば、セル要素の略中心により複雑な構造を設けることができる。
【0107】
ソール１００の様々なアイテムに加えて、またはその代わりに、格子構造１１０は一般に他のアイテムを備えてもよい。例えば、様々な設計要素、例えばストライプを、格子構造１１０と一体に作製してもよい。それに加えて、または別法として、さらなる機能要素、例えば、レースループを、格子構造１１０とともに付加製造することによって一体に製造してもよい。例えば、格子構造を例えばその内側から外側へ貫通する１つまたは複数のチューブを含む、３６０°レースループを設けることができる。さらに、安定化要素、例えば内側および／または外側安定化要素、ねじり安定化要素、１つまたは複数の流体チャネルなどを、格子構造１１０と一体に作製してもよい。さらに、ソール１００を使用するシューズを開閉する要素を、格子構造１１０と一体に設けてもよい。例えば、これについては、スナップ嵌めまたはスナップ留め要素を設けることができる。
【0108】
さらにそれに加えて、または別法として、格子構造１００は、ミッドソールおよび／または格子構造の周囲に沿って少なくとも部分的に延びることのできる横向き層を備えてもよい。場合により格子構造をカムフラージュすることなく、ミッドソールの良好な手触りを与えるように横向き層を構成することができる。例えば、横向き層を、格子構造の設計に従う格子状表面を有する箔または他の薄層として実施してもよい。横向き層を、格子構造と一体に製造してもよい。横向き層は、側面から格子構造内への流体流を制御するように機能することができ、例えば、対応する開口部を有する。横向き層はまた、汚れやごみが側面からミッドソールに入らないようにすることができる。
【0109】
ＰＥＢＡまたはＴＰＵのそれぞれから作製された、図１Ａ〜図Ｃに示すものと同様のミッドソールについて様々な試験を行った。これらの試験により、ミッドソールは、特定の加工条件下で適切な機械的特性を有し、高品質のシューズ、例えばランニングシューズに必要な耐用寿命を与える。
【0110】
ねじり試験ミッドソールの長手方向軸の周りに５°のねじりを加えて、必要な曲げモーメントを記録した（ねじり安定性の測定）。ＰＥＢＡミッドソールは、前足に関する外転（外側方向へのミッドソールの底面の回転）について、約０．９Ｎｍ〜１．９Ｎｍ、例えば約１．４Ｎｍの曲げモーメントを示す。前足に関する内転（内側方向へのミッドソールの底面の回転）について、曲げモーメントは約０．３Ｎｍ〜１．３Ｎｍ、例えば約０．８Ｎｍである。ＴＰＵミッドソールの場合、曲げモーメントは、内転について約０．２Ｎｍ〜１．２Ｎｍ、例えば約０．６Ｎｍまたは約０．８Ｎｍであり、外転について約０．２Ｎｍ〜１．２Ｎｍ、例えば約０．６Ｎｍまたは約０．７Ｎｍである。
【0111】
前足屈曲試験さらに、直径１５ｍｍの圧子を用いた垂直変位をミッドソールの前足領域に加えて、ある変位を達成するために必要な力を記録した（前足曲げ剛性の測定）。標準３点曲げ試験で力を加え、ここでは互いに８０ｍｍの距離をおいて配置された２つの支持部間の略中心に力を加えた。前足領域のある変位に必要な力は、ミッドソールの変位の略線形関数である。ＰＥＢＡミッドソールの場合、１０ｍｍの変位を達成するために、約１００Ｎ〜２００Ｎ、例えば１５０Ｎ〜１７０Ｎの力が必要である。ＴＰＵミッドソールの場合、約５５Ｎ〜１４５Ｎ、例えば７５Ｎ〜９５Ｎまたは１１０Ｎ〜１３０Ｎの力が、そのために必要である。１０万サイクル繰り返した（１４ｋｍ／ｈの速度での２８０ｋｍの距離の走りをシミュレーションした）後、必要な力が約１０％〜１５％、例えば１２％〜１３％減少した。これは従来のＥＶＡミッドソール（約１７％）と比べて大幅な改善である。この多数のサイクル後の塑性変形量は約３０％であり、一般的なミッドソールに匹敵する。
【0112】
中足屈曲試験加えて、直径１５ｍｍの圧子を用いた垂直変位をミッドソールの中足領域に加えて、ある変位を達成するために必要な力を記録した（中足曲げ剛性の測定）。標準３点曲げ試験で力を加え、ここでは互いに８０ｍｍの距離をおいて配置された２つの支持部間の略中心に力を加えた。中足領域のある変位に必要な力は、ミッドソールの変位の略線形関数である。ＰＥＢＡミッドソールの場合、１０ｍｍの変位を達成するために、約２４０Ｎ〜３４０Ｎ、例えば２８０Ｎ〜３００Ｎの力が必要である。ＴＰＵミッドソールの場合、約１００Ｎ〜３００Ｎ、例えば１３５Ｎ〜１５５Ｎまたは２２０Ｎ〜２４０Ｎの力が必要である。したがって、中足曲げ剛性は前足曲げ剛性よりも高い。
【0113】
長期緩衝性試験さらに、１８００Ｎの垂直力をミッドソールの踵領域に加えたときおよび解放したときの弾性変位範囲を、１０万サイクル後に測定した（長期緩衝性の測定）。ＰＥＢＡミッドソールの場合、変位範囲は１ｍｍ〜１１ｍｍ、例えば２ｍｍ〜５ｍｍであり、ＴＰＵミッドソールの場合、範囲は３ｍｍ〜１３ｍｍ、例えば６ｍｍ〜１０ｍｍである。１０万サイクル後にミッドソールにある塑性変形は、従来のＥＶＡミッドソールのものに匹敵する。しかしながら、詳細には、ＰＥＢＡミッドソールはより高いエネルギーリターンを示した。
【0114】
同様に、前足領域の長期緩衝性を１０万サイクル後に２０００Ｎの垂直力を加えることによって測定した。ミッドソールの変位範囲は１ｍｍ〜８ｍｍ、例えば２．５ｍｍ〜５ｍｍである。１０万サイクル後の塑性変形は、ここでも、一般的なＥＶＡミッドソールのものと同様である。
【0115】
短期緩衝性試験後領域の短期緩衝性を、３０°の傾斜を有して地面に位置する後領域に１４ｍｍの変位を加えることによって測定した。必要な力は１００Ｎ〜１０００Ｎ、例えば１５０Ｎ〜４００Ｎまたは５５０Ｎ〜８００Ｎである。１０万サイクル後、約２０％〜３０％の塑性変形が見られる。
【0116】
要約すると、ミッドソール１００を一体に付加製造することができ、例えば高性能のランニングシューズに適した十分な緩衝性および可撓性ならびに耐用寿命をもたらすことができる。
【0117】
図２Ａ〜図２Ｃは、本発明によるミッドソール２００のさらなる例の、それぞれ斜視図、側面図、および底面図である。ミッドソール１００と同様に、ミッドソール２００は、複数のセル要素２９１を有する格子構造２１０と、踵要素２２０と、ベース部分２３０と、中実リム要素２４０と、前部２５０と、下層２６０とを含むことができる。前記アイテムを、一般に、図１Ａ〜図１Ｃに関して前述したものと同様に実施し作製することができる。さらに、ミッドソール２００は、例えばミッドソール１００に関して説明したように、さらなる要素を含んでもよい。
【0118】
図２Ａからわかるように、ソール１００とソール２００との主な違いは、踵要素１２０と踵要素２２０とのそれぞれの設計である。踵要素２２０は、踵の後側と後側に隣接する踵の外側および内側とに比較的一定の高さを有する。踵要素２２０の高さは、内側および外側の両方の端部のみで減少する。それにもかかわらず、踵要素２２０は３次元に形成される。これは、その横断面が上部から底部に向かって増加して、踵要素２３０を格子構造２１０に連結するベース部分２３０に向かう境界面に、比較的厚い横断面が設けられるからである。
【0119】
格子構造２１０の厚さは、ソール１００の領域１７１〜１７４について前述したのと同様に、領域２７１〜２７４で変化することができる。加えて、ソール２００の格子構造２１０は、前領域２７１の外側および／または中足領域２７２の外側に大きい厚さを有して、そこで安定性を高めるようにすることができる。これは、例えば、図２Ｂのソール２００の側面図に見られる。一般に、ソール２００および特に格子構造２１０の厚さプロファイルならびに全体形状を、個々の着用者の必要、および／または着用者の足の個々の解剖学的構造、および／またはソール１００の意図した使用に適応させることができる。
【0120】
図２Ｃは、下層２６０の可能な詳細を認識できるようにする、ソール２００の底面図である。図２Ｃからわかるように、下層２６０を、様々な開口部２６１を有する中実層として設けることができる。開口部２６１のサイズが変化してもよく、開口部２６１を、ソールまたは顧客の異なる領域における通気の必要性、またはソール２００を使用するシューズのタイプに適応させてもよい。特に、開口部２６１を何本かの線２６２に沿って配置してもよい。図２Ｃの例では、５本の線が設けられる。線は波状であってもよい。しかしながら、他の例では、異なる数の線を設けることができ、線は波状であっても波状でなくてもよい。線２６２および開口部のサイズは、下層２６０が程度の異なる剛性を様々な領域にもたらすように配置することができる。例えば、足のアーチの下の損傷を受けやすい領域２７５では、開口部が比較的小さく、いくらかの通気がもたらされるが、中実下層２６０は、そこに大きいねじり安定性ももたらす。さらに、足のアーチの下の領域２７５で、曲げ剛性も低下して高い安定性をもたらす。ソール２００の前足領域２７２および踵領域２７３における比較的大きい開口部２６１により、そこで曲げ剛性が低下し、足の転動が妨げられないようにする。つま先領域２７１および後領域２７４では、開口部のサイズを再び小さくして、そこで安定性を高めることができる。異なる視点から見ると、参照符号２６２で示す線を、下層２６０により設けられ、後側から、場合によりソール２００の前側まで延びる別個の個々の支柱と考えて、ねじりを効率的に減らすようにしてもよい。個々の着用者の必要に応じて、線２６２の位置決めおよび形状を、回内または回外に対抗するように構成してもよい。
【0121】
図２Ｄは、図２Ａ〜図２Ｄに示すソール２００と同様のソール２０１の底面図であり、ここでは、ねじり安定化要素２８０が格子構造２１０と一体に作製される。ねじり安定化要素２８０を、例えば、１ｍｍ〜４０ｍｍ、または２ｍｍ〜２０ｍｍの横方向寸法を有する１つまたは複数の支柱として設けてもよい。ねじり安定化要素２８０の高さも同様であってよい。ねじり安定化要素２８０は、少なくとも踵領域から中足領域へ延びることができる。ねじり安定化要素２８０は、横方向の略中心にある。格子構造２０１のオプションの下層は、ねじり要素２８０を少なくとも部分的に見えるようにするための開口部を含んでもよい。ねじり安定化要素２８０の正確な設計および位置を、例えば個々の着用者の必要に応じて調節してもよい。ねじり安定化要素２８０を別個に作製し、後で格子構造２１０に取り付けることも可能である。
【0122】
図３Ａ〜図３Ｂは、本発明によるミッドソール３００のさらなる例である。ミッドソール３００は、格子構造３１０と、踵要素３２０と、ベース部分３３０とを含む。これらのアイテムと可能なさらなるアイテムとを、例えば図１Ａ〜図１Ｃおよび図２Ａ〜図２Ｃを参照して前述したように実施し作製することができる。特に、格子構造３１０は、複数の規則正しく配置されたセル部位３９０を含むことができる。例えば、規則正しく配置されたセル部位３９０を踵領域および／または後領域および／または格子構造３００の他の領域に設けることができる。そのような各領域内のセル部位３９０の大部分は、相互連結されたセル要素３９２を含むことができる。例えば、格子構造３１０の例では、後領域および踵領域、中足、前足、およびつま先領域におけるセル部位の大部分３９０が相互連結されたセル要素３９２を含む。格子構造３１０は、１つまたは複数のゾーン３８０内に配置された、セル間隙を持つセル要素３９１を有するセル部位３９０のサブセットを含む。ゾーン３８０を、例えば、格子構造３１０の後側、特にベース部分３３０に隣接する後側の縁部に配置してもよい。それに加えて、または別法として、１つまたは複数のゾーン３８０を、格子構造３１０の他の位置に配置してもよい。さらに、セル部位の大部分よりも少なくとも１つの隣接するセル部位との連結部が少ないセル要素を含むゾーン３８０を設けてもよい。
【0123】
図３Ｂは、図３Ａに示すゾーン３８０の拡大図である。格子構造３１０の複数のセル部位３９０は、破線のダイヤモンド形によって示される。セル部位３９０の大部分はセル要素３９２を含み、各セル要素３９２は、核とそれぞれの隣接するセル要素３９２に連結する４つの連結要素とを有することができる。セル要素３９２を複数の支柱により形成してもよい。支柱は、各セル部位３９０の略中心で互いに相互連結することができ、場合により、そこで厚くなっていてもよい。したがって、支柱は、各セル要素３９２の略中心に核を形成することができ、この核は、図３Ｂの例では、各セル部位３９０の中心に一致する。核の外側の支柱の部分は、それぞれの隣接するセル部位３９０に連結する、各セル要素の連結要素を形成する。
【0124】
ベース部分３３０に隣接して配置されたゾーン３８０には、セル間隙を有するセル要素３９１（実線の円により強調される）を含むセル部位３９０がある。例えば、セル要素３９１の支柱を、互いに相互連結しないように配置することができる。これらのセル要素３９１に核は設けられない。言い換えると、セル要素３９１を用いることにより、セル間隙を意図的に設けることができる。これは、図３Ｂに示す両方の例示的なセル要素３９１に当てはまる。他の例では、セル要素３９１によって核を少なくとも部分的に設けてもよい。例えば、支柱の少なくとも一部が互いに相互連結してもよい。それに加えて、または別法として、セル要素３９１の連結要素（例えば、支柱の部分）が欠けていてもよく、または１つまたは複数の隙間を含んで、少なくとも１つの隣接するセルに対するセル連結解除部を設けてもよい。したがって、セル部位３９０の大部分に存在するセル要素３９２と比較して、そのようなセル要素３９１により、少なくとも１つの隣接するセルとの連結部を少なくすることができる。
【0125】
ソール３００の例では、セル部位３９０は列で設けられ、セル間隙を有するセル部位３９０は、ベース部分３３０に隣接するそのような列に配置される。詳細には、その列の１つおきのセル部位３９０がセル間隙を有して実施される。他の例では、間隙を有するセル部位を、異なって配置してもよい。特に、特定の列の２つおきのセル部位のみを間隙を有して実施してもよく、または間隙を有するセル部位を、さらにいっそう少なく分散させ、および／または密度を変化させて分散させてもよい。それに加えて、または別法として、ベース部分３３０に隣接する列以外の、例えば第２、第３の列などの列のセル部位に間隙を設けてもよい。さらに、間隙を有するセル部位を列に従って配置する必要はなく、一般に、セル部位全般を列で配置する必要もないことを理解されたい。一部の例では、間隙を有するセル部位に加えてまたはその代わりに、セル要素を有するセル部位を設けてもよく、ここで、セル要素は、セル部位の大部分よりも少なくとも１つの隣接するセル部位との連結部が少ない。例えば、図３Ｂの例における間隙を持つセル要素３９１を有するセル部位３９０の代わりに、例えば３つ、２つ、または１つの支柱のみをそのようなセル要素に設けることにより、またはそれに対応して３つ、２つ、または１つの支柱のみを隙間なしで設けることにより、隣接するセル要素との３つ、２つ、または１つの連結部のみを持つセル要素を有するセル部位を設けることができる。
【0126】
ゾーン３８０は、ベース部分３３０から格子構造３１０へのスムーズな移行部を提供し、これによって、美的外観ももたらすことができ、かつベース部分３３０の中実材料から格子構造３１０への急な変化を小さくすることができる。したがって、格子構造３１０、特に格子構造３１０の支柱の歪みを小さくすることができる。ゾーン３８０により、中実ベース部分３３０から格子構造３１０への勾配を作ることができる。セル要素３９１によって設けられるセル間隙（または少ない数の相互連結部）により、格子構造３１０によって特定のセル部位３９０にもたらされる剛性を選択的に低下させることができる。これにより、ベース部分３３０から格子構造３１０への力の伝達をよりスムーズにして、格子構造３１０を破損しにくくすることができる。
【0127】
一部の例では、移行ゾーン、例えば格子構造３１０の後側の、ベース部分３３０に面する格子構造３１０の縁部に段階的な安定性をもたらすことができる。例えば、セル要素３９１によって設けられる、間隙（または、少なくとも１つの隣接するセル部位との少ない数の連結部）を有するセル部位３９０の密度は、そのような移行ゾーンを通して増加し、格子構造３１０とベース部分３３０との間の移行ゾーンに段階的な安定性をもたらすことができるようにする。例えば、安定性は、ベース部分３３０に向かうにつれて低下してもよい。一部の例では、セル要素３９１によって設けられる、隣接するセル部位３９０との連結部の数を、移行ゾーンに沿って減らしてもよい。例えば、ベース部分３３０からより遠いセル部位３９０に、３つの相互連結部を設けることができ、ベース部分３３０により近いセル部位３９０に２つまたは１つの連結部のみを設けることができる。踵要素のオプションの存在に関係なく、それぞれの格子構造の前述した領域に移行ゾーンまたはゾーン３８０を設けてもよいことに留意されたい。
【0128】
図示を容易にするために、図３Ｂで、セル部位３９０が、同じ平面内に配置された隣接するセル部位３９０との４つの連結部のみを含むことに留意されたい。他の例では、異なる数、特により多数の連結部を設けてもよく、セル部位とその隣接するセル部位との連結部を、すべてが同一平面内にはないように配置してもよい。例えば、セル部位の大部分は、隣接するセル部位との８つの相互連結部を有するセル要素を含むことができ、サブセットのセル部位は、隣接するセル部位との７つ以下の相互連結部のみを有するセル要素を含むことができる（および／またはセル間隙をサブセットのセル部位に設けることができる）。さらに、ソール１００、２００も、ソール３００に関して説明したように１つまたは複数のゾーンを含んでもよいことを理解されたい。
【0129】
図４は、本発明によるソールの格子構造４００のさらなる例を示す。一般に、格子構造４００を、前の図を参照して説明したように実施し作製することができる。格子構造４００は、前足部分４７１、中足骨領域４７２、足のアーチ下の領域４７３、および後領域４７４を含む。見て取れるように、格子構造４００は、複数のセル部位４９０を含む。後領域４７４では、セル部位４９０の３つの層が設けられる。領域４７３の前部は２つの層を含み、領域４７３の後部も３つの層を含む。中足骨領域４７２では、セル部位４９０の２つの層が設けられる。前足領域４７１は３つの層を含むが、これらの層は、前足領域４７１全体にわたって延びていない。例えば、最上層は前足領域４７１の前部のみに配置され、最下層は前足領域４７１の後部のみに配置される。セル部位は、図４の例で等距離のところに配置されて、異なる数の層により異なる厚さを生じさせるようにする。他の例では、様々な領域に他の数の層を設けることができる。
【0130】
さらに、１つまたは複数の層の特性が変化してもよい。例えば図１Ａ〜図１Ｃを参照して説明したような厚さプロファイルをもたらすために、例えば、層の厚さがある領域内で増減してもよく、または異なる領域で異なっていてもよい。一部の例では、セル部位４９０を、少なくとも部分的に配置して、セル部位４９０が等距離でないようにしてもよい。これにより、層の数、および異なる領域の連続層によってもたらさられる特性とは無関係に、格子構造４００の厚さを制御することができる。
【0131】
領域４７１、４７３のセル部位４９０は各々、セル要素４９２を含む。セル要素４９２を、一般に、複数の支柱（バー状またはチューブ状要素）によって設けることができる。例えば、複数の支柱を、１２面体（例えば菱形）、４面体、２０面体、立方体、直方体、角柱、平行６面体などを形成するように配置することができる。この基本的な幾何デザインおよびその内部を、各セル要素４９２の核４９２ａと考えてもよい。さらに、追加の支柱または支柱の追加部分を設けて、それぞれの隣接するセル要素との連結部を形成してもよい。例えば、セル要素４９２によって８つの連結部を設けることができる。他の例では、４、６、８、１２、または任意の他の数の連結部を設けることができる。１つのセル部位または１つのセル要素が占める体積は、３ｍｍ３〜３０ｍｍ３、５ｍｍ３〜２０ｍｍ３、７ｍｍ３〜１５ｍｍ３、または８ｍｍ３〜１２ｍｍ３であってよい。
【0132】
領域４７２のセル部位４９０は、セル要素４９１を含む。セル要素４９１はセル要素４９２と同様であってよい。しかしながら、その支柱の厚さを、セル要素４９１の支柱の厚さに対して減少させてもよい。特に、支柱の厚さを約７５〜８５％、例えば８０％減少させてもよい。同様に、後領域４７４は、約１１５〜１２５％、例えば１２０％増加させた支柱厚さを有するセル要素４９３を含むことができる。したがって、格子構造４００によりその様々な領域にもたらされる密度したがって重量、剛性および緩衝性を変化させることができる。−２０％〜＋２０％の密度変化が、大幅な変化を可能にするとともに、格子構造４００の均一な感触および十分な耐用寿命を可能にすることがわかっている。
【0133】
一般に、格子構造４００を必要に応じて、かつ特に個々の着用者の指定に応じて、任意の数の異なる領域に分割することができる。例えば、足の３次元スキャンを行うことができ、セル部位４９０の配置および異なる領域へのこれらのセル部位４９０のグループ分けを、対応して行うことができる。領域およびそのセル要素の設計は、着用者の解剖学的構造、例えば着用者の体重、着用者が回内しやすいか回外しやすいかなどを考慮することができる。さらに、領域および各領域内のセル要素の設計を、ソールを使用するスポーツの特定のタイプに従って適応させることができる。例えば、格子構造を特に、例えばバスケットボールなどの横方向の動きを多用するスポーツ（lateral sports）の場合に横方向の安定性をもたらすように構成することができる。その結果、格子構造４００を必要に応じてカスタマイズすることができる。さらに、格子構造を異なるシューズサイズに適応させて、シューズのサイズに関係なく、格子構造によって同じ機械的特性をもたらすことができるようにしてもよい。
【0134】
格子構造４００は、図１Ａ〜図１Ｃおよび図２Ａ〜図２Ｃを参照して説明した１つまたは複数のアイテムおよび図３Ａ〜図３Ｂを参照して説明した態様を備えてもよい。格子構造１１０、２１０、３１０は、一般に、格子構造４００に関して説明した態様を備えてもよいことに留意されたい。
【0135】
図５は、本発明による、レセプタクル５０１を有する付加製造された格子構造５００の例を示す。格子構造５００は、例えば前の図を参照して説明したように構成可能な複数のセル部位を含む。特に、格子構造５００を付加製造により一体に作製してもよい。
【0136】
格子構造５００は、１つまたは複数のレセプタクル５０１を含むことができる。格子構造５００は、例えば付加製造または任意の他の製造方法により格子構造５００とは別個に作製可能な、かつ１つまたは複数のレセプタクル５０１に機械的に取付け可能な１つまたは複数の機能要素を含むことができる。レセプタクル５０１は、フラップ要素５０３が周りを回転可能な接合部５０２を含むことができる。フラップ要素５０３、特に格子構造５００の主要部分に面したフラップ要素５０３の表面は、１つまたは複数のスナップ嵌めおよび／またはスナップ留め要素５０４を含むことができる。スナップ嵌めおよび／またはスナップ留め要素５０４を、フラップ要素５０３に面した格子構造５００の主要部分の表面に配置可能な、１つまたは複数の対応するスナップ嵌めおよび／またはスナップ留め要素５０５に嵌め込むことができる。フラップ要素５０３を、接合部５０２なしで格子構造５００の主要部分に連結してもよい
【0137】
図５には示さないが、例えば１つまたは複数のレセプタクル５０１を使用して、ねじり安定化要素を格子構造５００に機械的に取り付けてもよい。したがって、そのような別個に作製された機能要素を、格子構造５００に機械的に、例えば粘着剤または接着剤を使用せずに、安全に取り付けることができる。したがって、別個の要素を格子構造５００に接着する際に接着剤または粘着剤が格子構造５００に入ることによって、格子構造５００の完全性が損なわれることがない。代わりに、必要に応じて別個の要素を機械的に取り付けてもよい。例えば、スナップ嵌めまたはスナップ留め要素５０５、５０４を、解放可能な取付けを可能にするように構成して、レセプタクルに取り付けられた機能要素を、例えば着用者が必要に応じて交換できるようにしてもよい。
【0138】
前の図を参照して説明した同様の方法および材料を使用して、格子構造５００を作製することができる。最後に、前の図に関して説明した格子構造１１０、２１０、３１０、および４００も、図５に関して説明した１つまたは複数のレセプタクルおよび関連する態様と組み合わせてよいことに留意されたい。
【0139】
図６Ａ〜図６Ｄは、別個に製造された機能要素６００の例を示す。機能要素６００を、付加製造または任意の他の製造方法によって作製することができる。図６Ｃに示すように、機能要素６００をミッドソール６１０に機械的に取り付けることができる。ミッドソール６１０を、本明細書に記載のミッドソールのいずれかとして設計することができ、特に前述した格子構造１１０、２１０、３１０、５００を含むことができる。あるいは、ミッドソール６１０を、例えばＥＶＡ、ＴＰＵなどから作られた中実ミッドソールとして設計してもよい。図６Ａ〜図６Ｄによる例では、機能要素６００自体が１つまたは複数のレセプタクル６０８を含む。レセプタクル６０８は、フラップ要素６０３が周りで回転可能な接合部６０２を含むことができる。
【0140】
図６Ａは、フラップ要素６０３が閉鎖位置にある機能要素６００を示す。図６Ｂおよび図６Ｄは、開放位置にあるフラップ要素６０３を示す。図６Ｃは、ミッドソール６１０に取り付けられた機能要素６００を示す。図６Ｃによる取付位置で、フラップ要素６０３、特にフラップ要素６０３の表面は、ミッドソール６１０に面し、これに取り付けられる。図６Ｃでは、簡単にするために、ミッドソール６１０の可能な格子構造は示さない。フラップ要素６０３は、１つまたは複数のスナップ嵌めまたはスナップ留め要素６０４を含むことができ、このスナップ嵌めまたはスナップ留め要素６０４を、取付位置においてフラップ要素６０３に面したミッドソール６１０の表面、特にミッドソール６１０の格子構造の表面に配置可能な１つまたは複数の対応するスナップ嵌めまたはスナップ留め要素に嵌め込むことができる。フラップ要素６０３を、接合部６０２なしでミッドソール６１０に取り付けてもよい。
【0141】
図６Ａ〜図６Ｄに示す機能要素を使用して、１つまたは複数のレースループ６０５、１つまたは複数の踵要素６０６、１つまたは複数の横方向支持要素６０７、またはシューズのアッパーを支持する他の要素を設けることができる。
【0142】
図７Ａ〜図７Ｂは、ミッドソールとして実施可能な本発明によるソール７００のさらなる例を示す。ソール７００は、格子構造７１０、踵要素７２０、および／または下層７６０を含むことができる。これらのアイテムを、他の例で説明したように設けてもよい。さらに、ソール７００は、簡単にするために図７Ａ〜図７Ｂには示さない、本明細書に記載のさらなるアイテムを含むことができる。
【0143】
ソール７００は、１つまたは複数の開口部７６１を含むことができる。開口部７６１を格子構造７１０の底面に配置して、例えば通気性をもたらしてもよい。開口部７６１を、格子構造の下層７６０の開口部として設計してもよいが、異なって設計してもよい。
【0144】
ソール７００は、１つまたは複数の可動要素７５０を含む。可動要素を、少なくとも部分的に、ソール７００の底面に配置してもよい。例えば、第１の位置（図７Ｂ参照）にあるときに開口部７６１の１つまたは複数を覆うように、可動要素７５０を設けてもよい。可動要素７５０を、例えば着用者が、少なくとも１つの第２の位置（図７Ａ参照）へ動かしてもよい。この第２の位置では、可動要素７５０が少なくとも部分的に開口部７６１の１つまたは複数から取り外される。第１の位置は中足領域内にあってもよい。可動要素７５０をレバー７５１によって、より一般には可動制御要素７５１によって動かしてもよく、この可動制御要素７５１を第１の位置から少なくとも１つの第２の位置へ動かして、可動要素７５０を第１の位置から少なくとも１つの第２の位置へ移すことができる。可動制御要素を、ソール７００の内側、外側、前側および／または後側に設けて、着用者がソール７００に都合よくアクセスできるようにする。可動要素７５０を動かすことにより、ソール７００の通気性を変えることができる。したがって、ソール７００を、着用者が必要に応じて繰返し調節することができる。
【0145】
可動要素７５０を開口部７６１なしで設けてもよいことに留意されたい。例えば、可動要素がより大きい領域を覆う第１の位置から、可動要素がより小さい領域を覆う第２の位置へ、可動要素を動かすことができ、例えば可動要素が少なくとも部分的に第２の位置で重なることができる。さらに、押しボタンなどを用いることにより、可動制御要素７５１以外の制御要素を設けてもよい。
【0146】
１つまたは複数の可動要素７５０を用いることにより、ソール７００、例えばその底面の通気性を、例えば２つ以上のレベル間で、または連続して、再現可能な方法で変えることができる。例えば、これにより、中足領域の通気性を修正してもよい。
【0147】

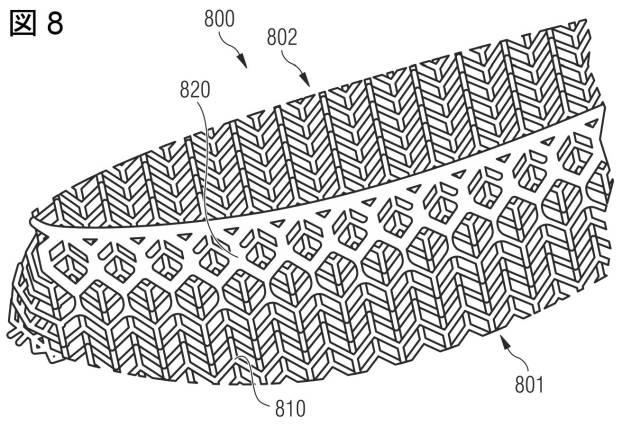

図８は、本明細書に開示された態様とともに使用可能な格子構造８００のさらなる例の一部を示す。格子構造８００は、複数のセル要素を含み、一般に、前述した格子構造として設計可能である。格子構造８００は、特に、前述した格子構造のオプションの態様を含むことができる。図８は、特に、一般に格子構造の密度が格子構造の異なるゾーンおよび／またはソールのゾーンのそれぞれで変化可能であることを示す役割を果たす。
【0148】
格子構造８００は、格子構造８００の平均密度よりも高い平均密度を有するゾーン８２０を含む。ゾーン８２０を、格子構造８００の上面８０２に隣接して配置してもよい。
【0149】
場合により、格子構造８１０のゾーン８１０は、格子構造８００の平均密度よりも低い平均密度を備えてもよく、ゾーン８１０を格子構造８００の底面８０１に隣接して配置してもよい。他の例では、ゾーン８１０および／またはゾーン８２０を異なって配置してもよい。
【0150】
一部の例では、格子構造８００は複数の層を含み、ゾーン８２０は格子構造８００の１つまたは複数の最上層を含むことができる。オプションのゾーン８１０は、格子構造８００の１つまたは複数の最下層を対応して含むことができる。一部の例では、ゾーン８２０（および／またはオプションのゾーン８１０）は、基本的にソール８００の上面８２０全体（および／または底面８０２のそれぞれ）に沿って延びることができる。
【0151】
一部の例では、ゾーン８２０（および／またはオプションのゾーン８２０）は、例えばソール８００の踵領域またはソール８００全体を囲むソール８００の周囲に沿って配置される。ソール８００の周囲に沿って配置されたゾーン８２０は、この領域の安定性を選択的に高めるのに役立つことができる。例えば、ソール８００をリム要素と組み合わせてアッパーに取り付けるときに、ゾーン８２０は、（一般的に中実の）アッパーと（一般的に）より微細な格子構造８００とのスムーズな移行をもたらすのに役立つことができる。より密度の高い、例えばより強力なゾーンを用いることにより、力を格子構造８００の周囲に沿ってその内部および下部に徐々に案内して、破損の危険を少なくすることができる。
【0152】
格子構造８００は、複数のセル要素を形成する複数の支柱を含むことができる。支柱は、一般に、異なる支柱が互いに相互連結する箇所に、局所的に厚い部分を含む。さらに、支柱の厚さは格子構造８００内で変化することができる。支柱の厚さは、一般に、格子構造８００の底面８０１から格子構造８００の上面８０２に向かって増加することができる。
【0153】
ゾーン８２０は、格子構造８００の平均支柱厚さと比べて大きい平均厚さを有する支柱を含むことができる。オプションのゾーン８１０は、格子構造８００の平均支柱厚さと比べて小さい平均厚さを有する支柱を含むことができる。例えば、ゾーン８２０の平均厚さは、格子構造の平均厚さに対して１０％〜５００％、または２０％〜４００％、または３０％〜３００％大きくてよい。他の例では、他の範囲を使用してもよい。ゾーン８１０の平均厚さを、これに対応して小さくしてもよい。
【0154】

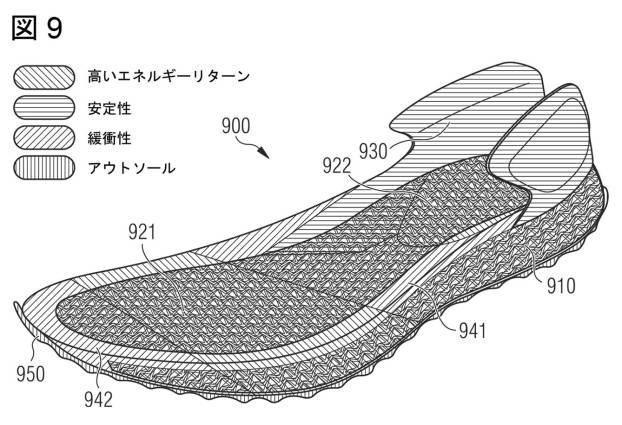

図９は、本発明によるソール９００のさらなる実施形態を示す。ソール９００は、格子構造９１０を有するミッドソールと、踵要素とを含むことができ、これらをすべて、一般に前述したように設計することができる。さらに、ソール９００はアウトソール９５０を含むことができ、このアウトソール９５０は、格子構造９１０と一体に作製しても別個に作製してもよい。ソール９００は、本明細書に記載のさらなるアイテムをさらに含むことができる。
【0155】
詳細には、ソール９００を、異なる機能を有する複数の領域を設けるように設計することができる。例えば、格子構造９１０を、特につま先領域９４２と、中足領域を含む、踵領域の周囲に沿って延びる領域９４１の緩衝性を最適化するように構成してもよい。格子構造９１０を、前足領域９２１および中心踵領域９２２において高いエネルギーリターンをもたらすように、さらに最適化してもよい。格子構造の内側領域９３０および踵を３次元に取り囲む踵要素を、ソール９００の最適な安定性をもたらすように構成してもよい。さらに、ソール９００によってもたらされるトラクションを最適化するように、アウトソール９５０を設けてもよい。他の例では、様々な領域を異なって配置してもよく、および／または他の領域を設けてもよい。
【0156】
本明細書で説明したように、様々な態様において、格子構造９１０を異なる領域、例えば領域９２１、９２２、９３０、９４１、９４２で異なって設計して、そこに異なる特性を与えることができる。ソールをこれらの領域で必要に応じて最適化することができる。特に、例えば、セル連結解除部および／またはセル間隙を有するセル部位（または対応するセル要素）により、および／またはセル部位で変化するセル要素の形状を使用することにより、異なる特性を与えることができる。
【符号の説明】
【0157】
１００、２００、３００、６１０、７００、９００ ソール１１０、２１０、３１０、４００、５００、６１０、７１０、８００、９１０ 格子構造
１２０、２２０、３２０、６０６、７２０ 踵要素
１２１、１２２ 隆起部
１２３ 下部
１３０、２３０、３３０ ベース部分
１４０、２４０ 中実リム要素
１５０、２５０ 前部
１６０、２６０、７６０ 下層
１７１、４７１、９２１ 前足領域
１７２、２７２ 中足領域
１７３、２７３ 踵領域
１７４、２７４、４７４ 後領域
１９１、２９１、３９１、３９２、４９１、４９２、４９３ セル要素
２６１、７６１ 開口部
２６２ 線
２７１ 前領域、つま先領域
２７５ 領域
２８０ ねじり安定化要素
３８０、８１０、８２０ ゾーン
３９０、４９０ セル部位
４７２ 中足骨領域
４７３ 領域
４９２ａ 核
５０１、６０８ レセプタクル
５０２、６０２ 接合部
５０３、６０３ フラップ要素
５０４、５０５、６０４ スナップ嵌めおよび／またはスナップ留め要素
６００ 機能要素
６０５ レースループ
６０７ 横方向支持要素
７５０ 可動要素
７５１ 可動制御要素
８０１ 底面
８０２ 上面
９２２ 中心踵領域
９３０ 内側領域
９４１ 領域
９４２ つま先領域
９５０ アウトソール
