【図1】3.2Lローターにおいて得られる自発生成ショ糖勾配の形状を示す図である。作成された勾配の連続分画100mlを収集し、屈折率測定でショ糖含有量を分析した。

【図2】8Lローターにおいて得られる自発生成ショ糖勾配の形状を示す図である。作成された勾配の連続分画250mlを収集し、屈折率測定でショ糖含有量を分析した。

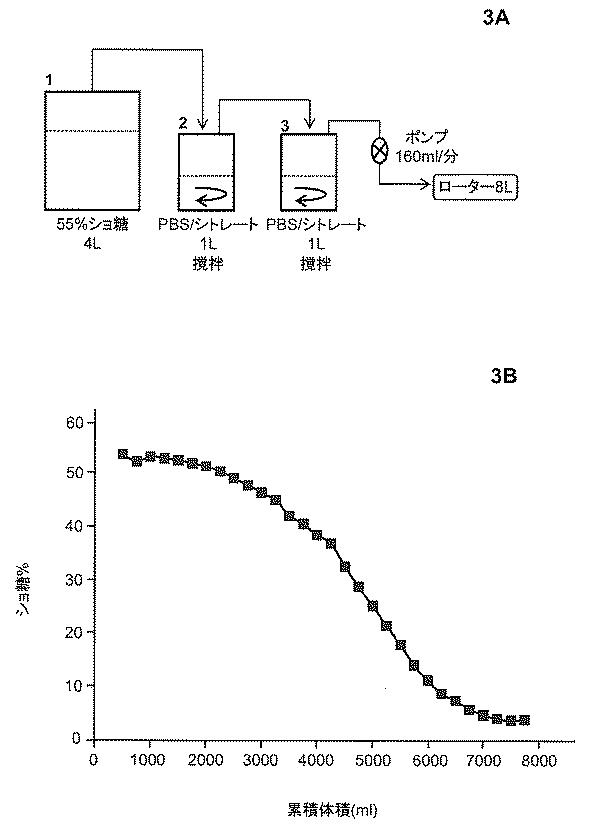

【図3】8Lローターにおいて得られる予形成ショ糖勾配の形状を示す図である。図3Aは、予形成直線勾配の形成方法を表す図を示す。55%ショ糖4L(容器1)及びPBS/シトレート1L(容器2及び3)を含む3つの容器を互いに連続的に連結し、3つ目の容器を8Lローターに連結する。図3Bは、図3Aで提供する方法に続いて得られた、予形成ショ糖の形状を示す。作成された勾配の連続分画250mlを収集し、屈折率測定でそのショ糖含有量を分析した。

【図4】8Lローターにおいて得られる予形成ショ糖勾配の形状を示す図である。図4Aは、予形成直線勾配の形成方法を表す図を示す。55%ショ糖4L(容器1)及びPBS/シトレート1L(容器2)を含む2つの容器を互いに連続的に連結し、第2の容器を8Lローターに連結する。図4Bは、図4Aで提供する方法に続いて得られた、予形成ショ糖の形状を示す。作成された勾配の連続分画250mlを収集し、屈折率測定でショ糖含有量を分析した。
