技術分野

本発明の一態様は、発光素子、または該発光素子を有する表示装置、電子機器、及び照明装置に関する。 なお、本発明の一態様は、の技術分野に限定されない。本明細書等で開示する発明の一態様の技術分野は、物、方法、または、製造方法に関する。または、本発明の一態様は、プロセス、マシン、マニュファクチャ、または、組成物（コンポジション・オブ・マター）に関する。そのため、より具体的に本明細書で開示する本発明の一態様の技術分野としては、半導体装置、表示装置、液晶表示装置、発光装置、照明装置、蓄電装置、記憶装置、それらの駆動方法、または、それらの製造方法、を一例として挙げることができる。

発明が解決しようとする課題[発明の詳細な説明]から抜粋

熱活性化遅延蛍光体と、蛍光性化合物と、を有する発光素子において、発光効率を高めるためには、三重項励起状態から一重項励起状態が効率よく生成することが好ましい。また、熱活性化遅延蛍光体の一重項励起状態から蛍光性化合物の一重項励起状態へ、効率よくエネルギーが移動することが好ましい。また、熱活性化遅延蛍光体の三重項励起状態から蛍光性化合物の三重項励起状態へのエネルギー移動を抑制することが好ましい。 したがって、本発明の一態様では、蛍光性化合物を有し、発光効率が高い発光素子を提供することを課題の一とする。または、本発明の一態様では、消費電力が低減された発光素子を提供することを課題の一とする。または、本発明の一態様では、新規な発光素子を提供することを課題の一とする。または、本発明の一態様では、新規な発光装置を提供することを課題の一とする。または、本発明の一態様では、新規な表示装置を提供することを課題の一とする。 なお、の課題の記載は、他の課題の存在を妨げない。なお、本発明の一態様は、必ずしも、これらの課題の全てを解決する必要はない。以外の課題は、明細書等の記載から自ずと明らかであり、明細書等の記載から以外の課題を抽出することが可能である。

課題を解決するための手段[発明の詳細な説明]から抜粋

本発明の一態様は、発光素子がＥＬ層を有し、ＥＬ層が、励起錯体を形成する発光層を有することにより、三重項励起子を一重項励起子に変換し、一重項励起子から発光させることができる発光素子であり、該一重項励起子のエネルギー移動によって蛍光性化合物から発光させることができる発光素子である。
【発明の効果】
本発明の一態様により、蛍光性化合物を有し、発光効率が高い発光素子を提供することができる。または、本発明の一態様により、消費電力が低減された発光素子を提供することができる。または、本発明の一態様により、新規な発光素子を提供することができる。または、本発明の一態様により、新規な発光装置を提供することができる。または、本発明の一態様により、新規な表示装置を提供することができる。 なお、これらの効果の記載は、他の効果の存在を妨げない。なお、本発明の一態様は、必ずしも、これらの効果の全てを有する必要はない。なお、これら以外の効果は、明細書、図面、請求項などの記載から、自ずと明らかであり、明細書、図面、請求項などの記載から、これら以外の効果を抽出することが可能である。

この発明についての権利主張の範囲[特許請求の範囲]

知財ポータルサイト IP Force にログインして確認する (無料)

この特許公報に記載されている図面[図面の簡単な説明]から抜粋

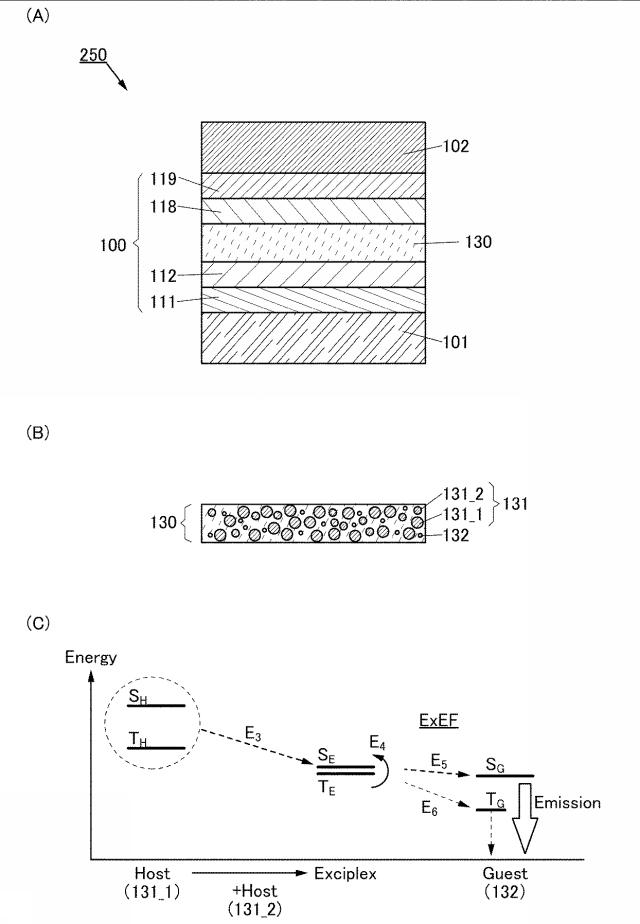

【図1】本発明の一態様の発光素子の断面模式図、及び発光層におけるエネルギー準位の相関を説明する図。

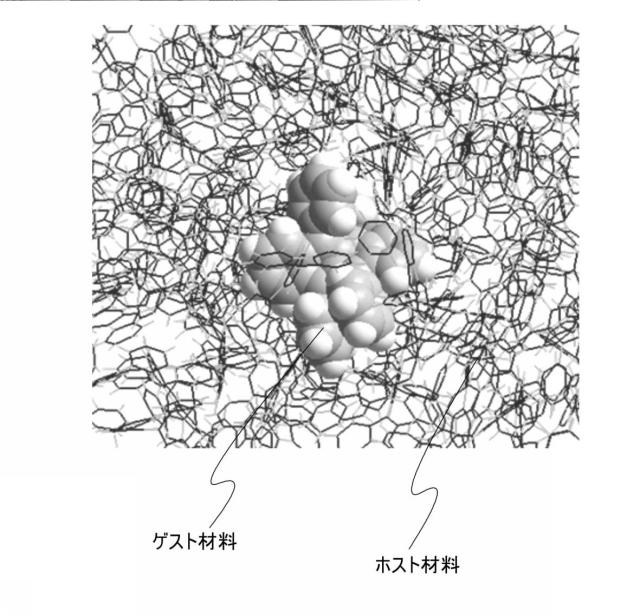

【図2】ホスト材料とゲスト材料との位置関係を説明する図。

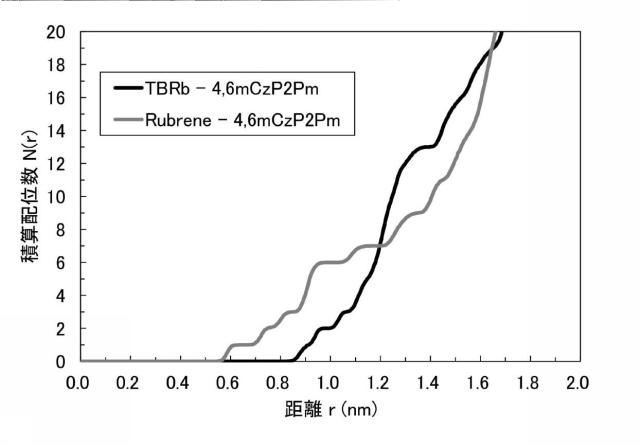

【図3】ゲスト材料に対するホスト材料の積算配位数を説明する図。

【図4】ホスト材料とゲスト材料との位置関係を説明する図。

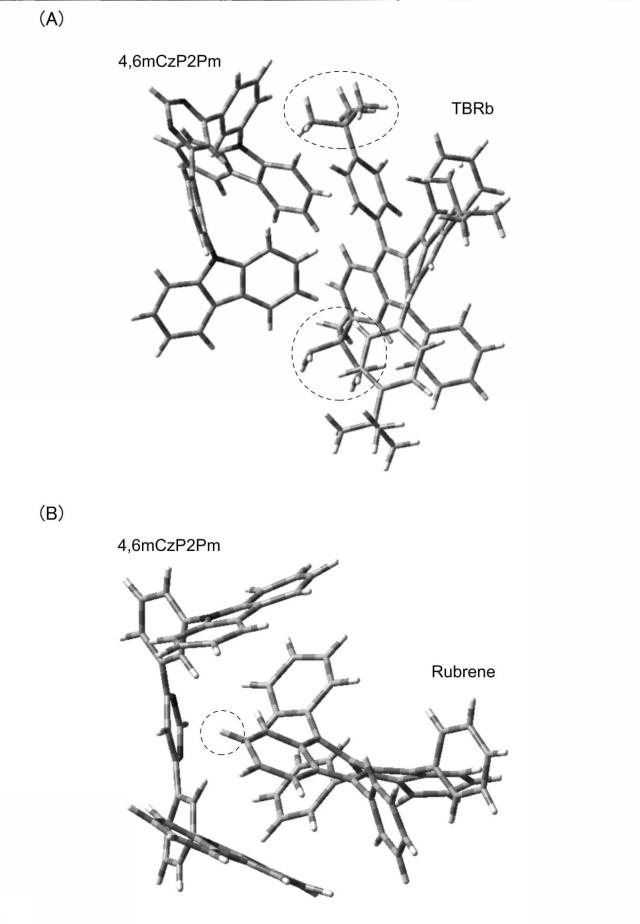

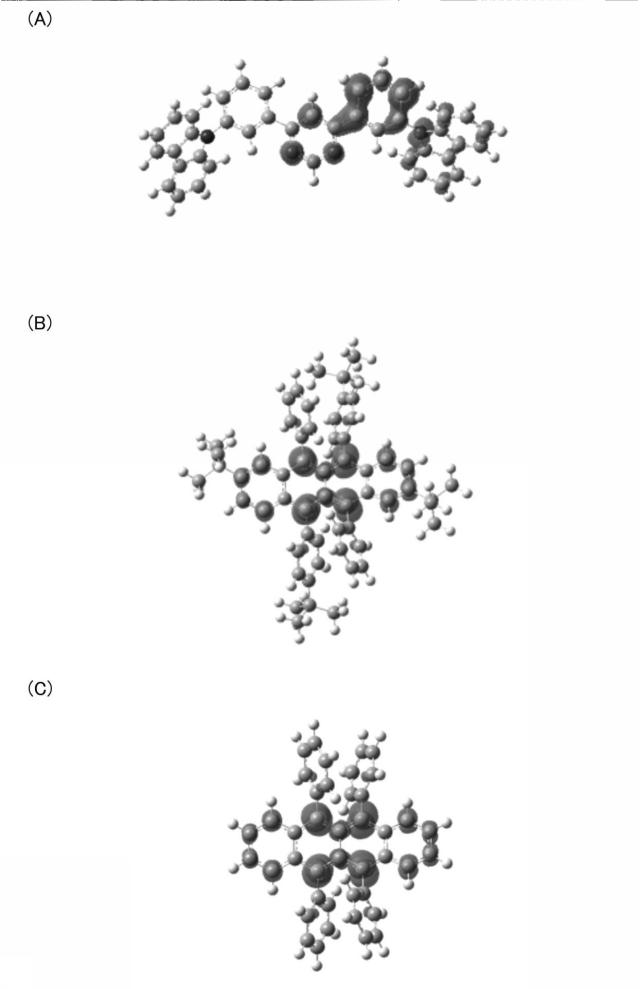

【図5】ホスト材料とゲスト材料の三重項励起状態の最安定構造を説明する図。

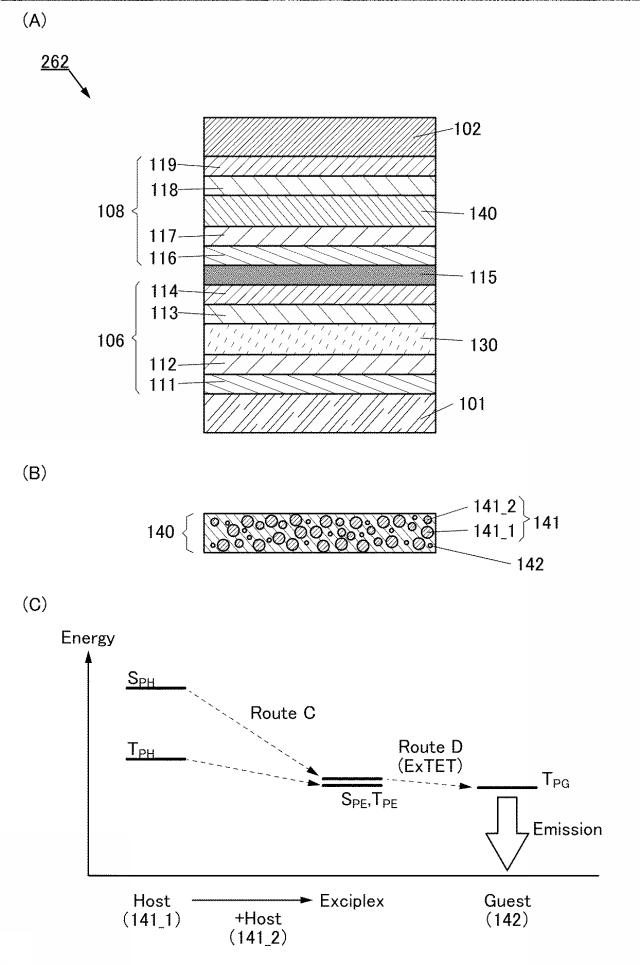

【図6】本発明の一態様の発光素子の断面模式図、及び発光層におけるエネルギー準位の相関を説明する図。

【図7】本発明の一態様の発光素子の断面模式図、及び発光層におけるエネルギー準位の相関を説明する図。

【図8】本発明の一態様の発光素子の断面模式図。

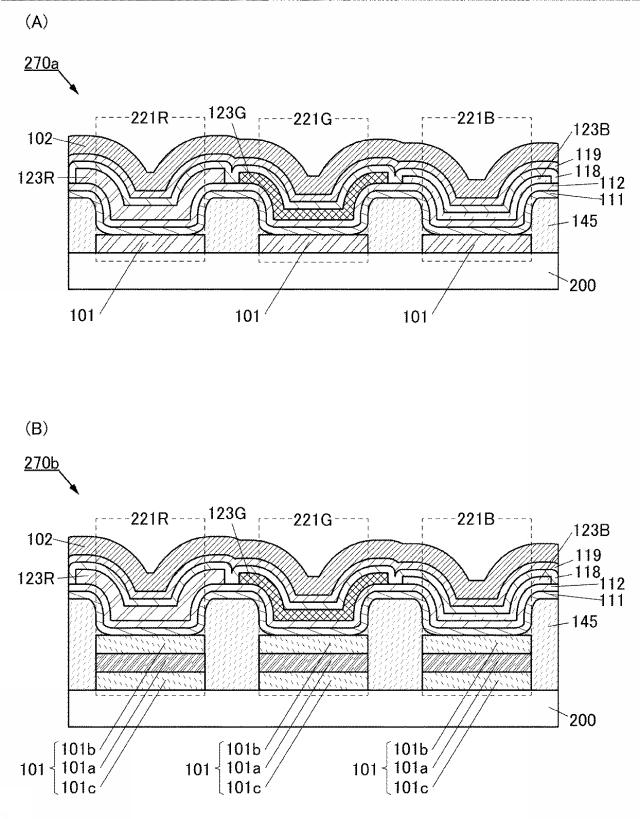

【図9】本発明の一態様の発光素子の断面模式図。

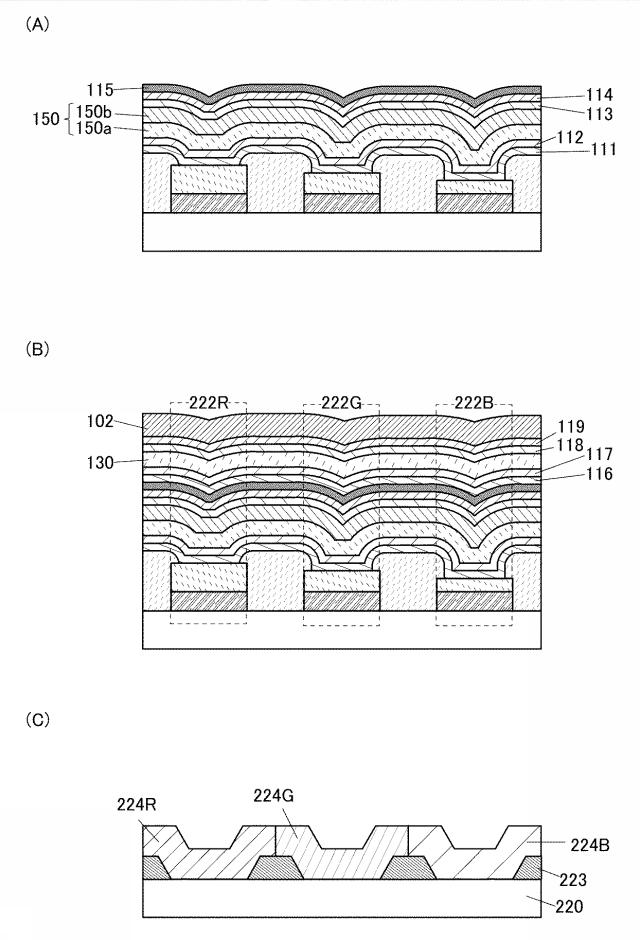

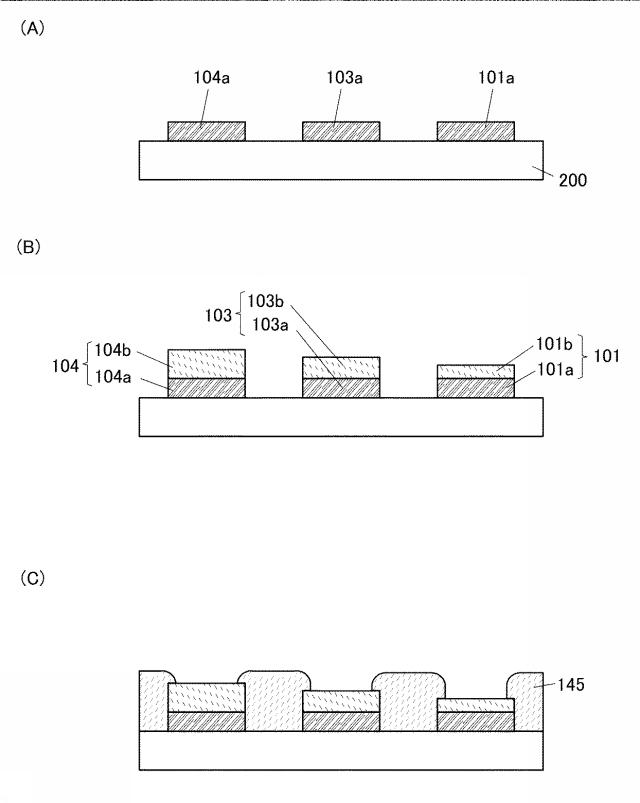

【図10】本発明の一態様の発光素子の作製方法を説明する断面模式図。

【図11】本発明の一態様の発光素子の作製方法を説明する断面模式図。

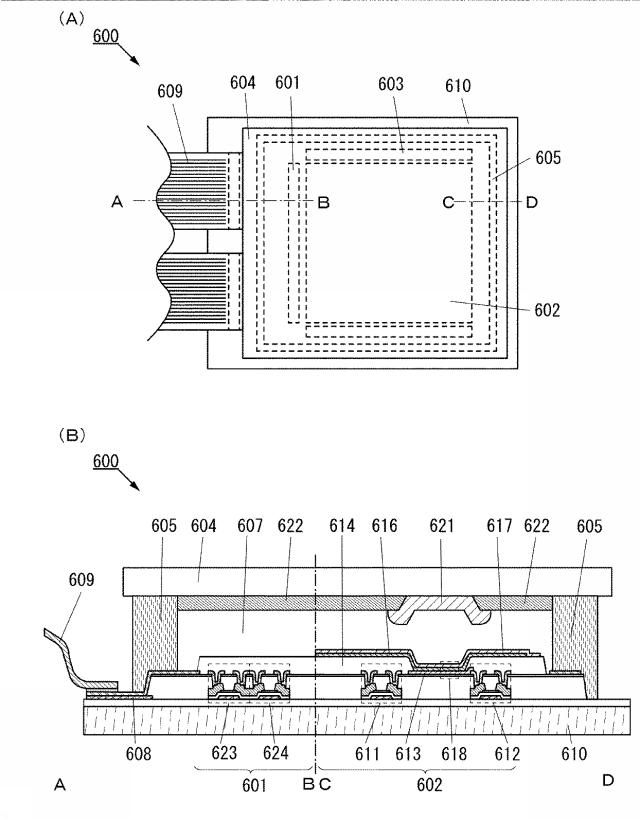

【図12】本発明の一態様の表示装置を説明する上面図及び断面模式図。

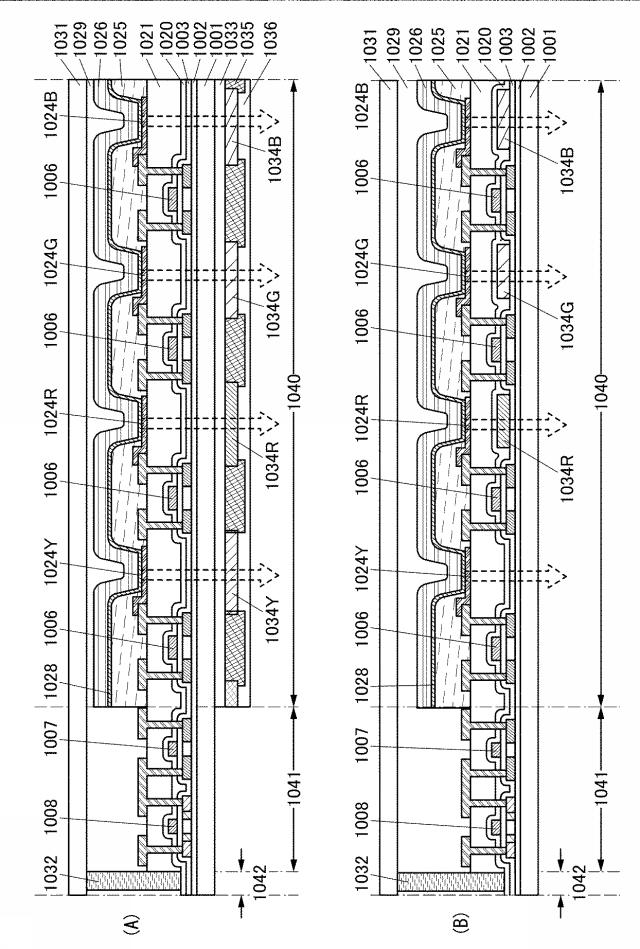

【図13】本発明の一態様の表示装置を説明する断面模式図。

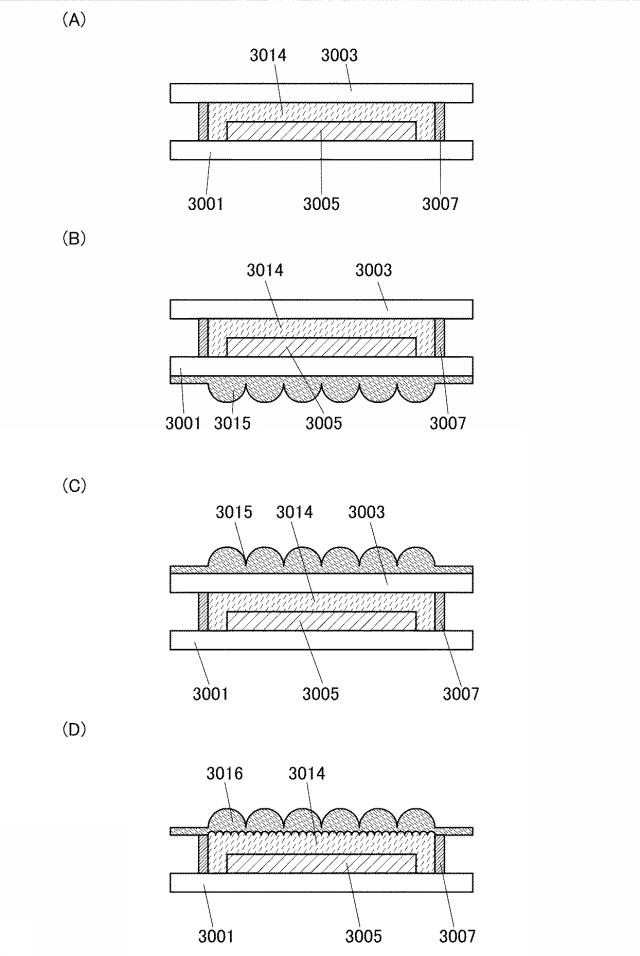

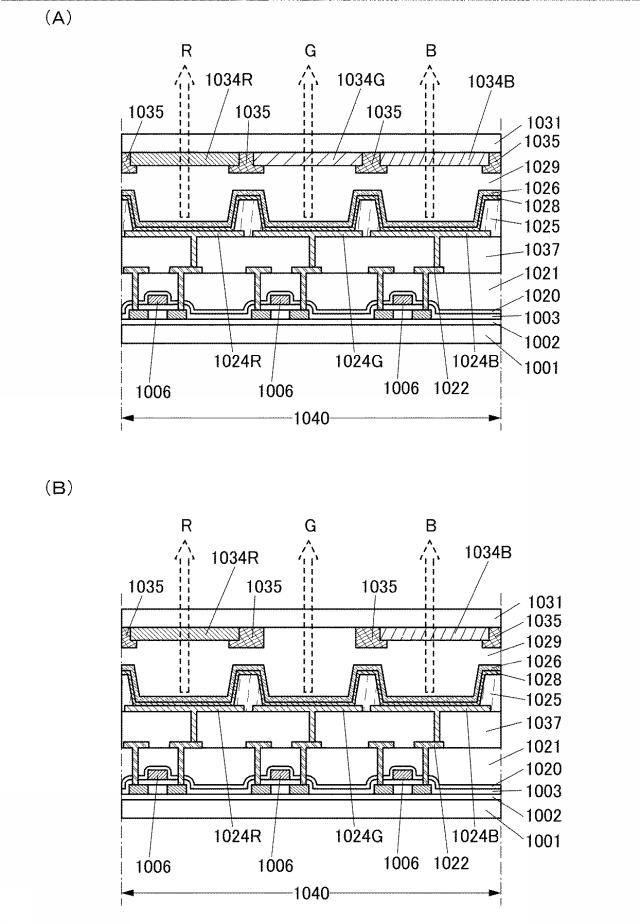

【図14】本発明の一態様の表示装置を説明する断面模式図。

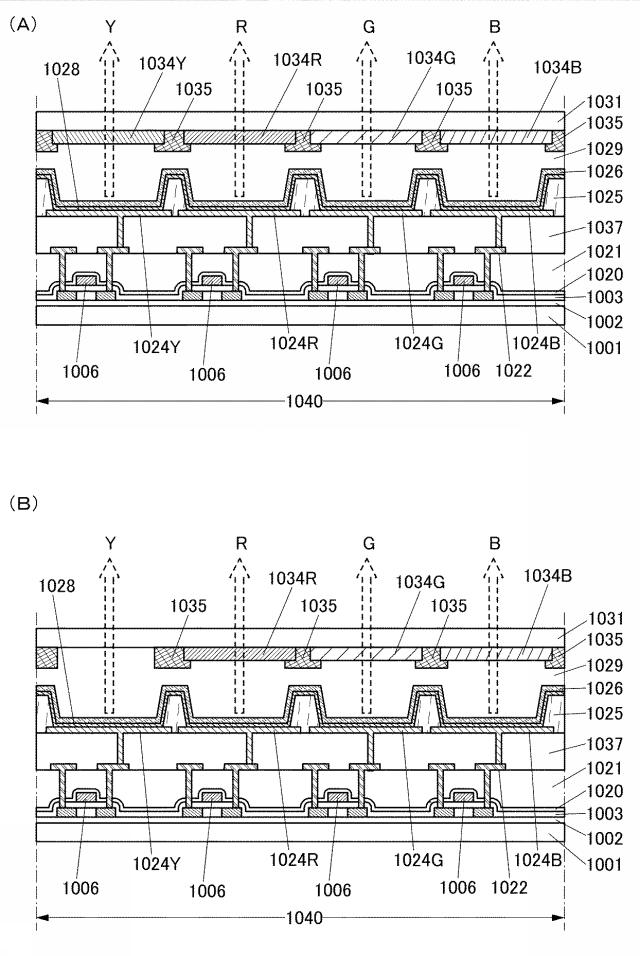

【図15】本発明の一態様の表示装置を説明する断面模式図。

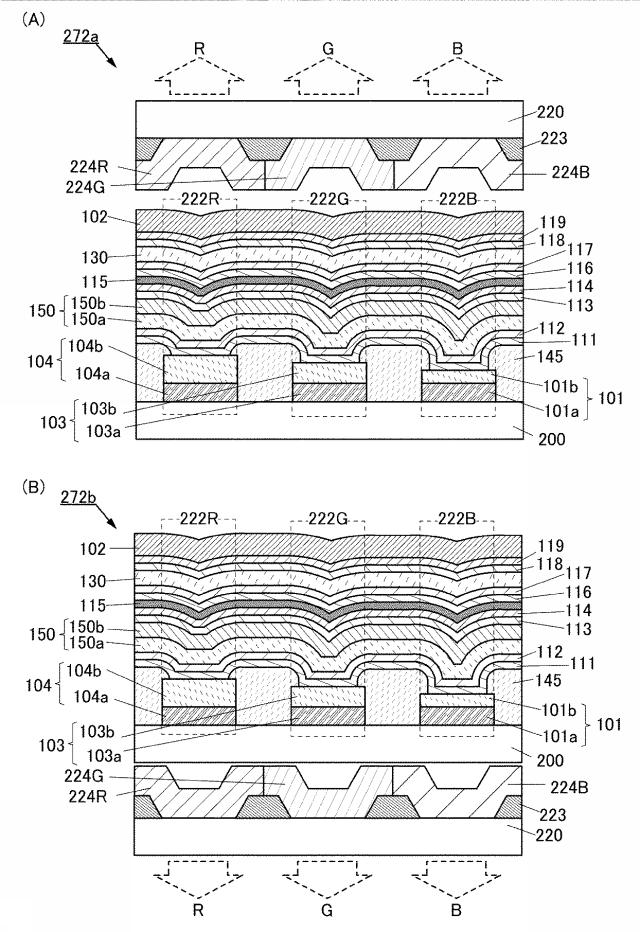

【図16】本発明の一態様の表示装置を説明する断面模式図。

【図17】本発明の一態様の表示装置を説明する断面模式図。

【図18】本発明の一態様の表示装置を説明する断面模式図。

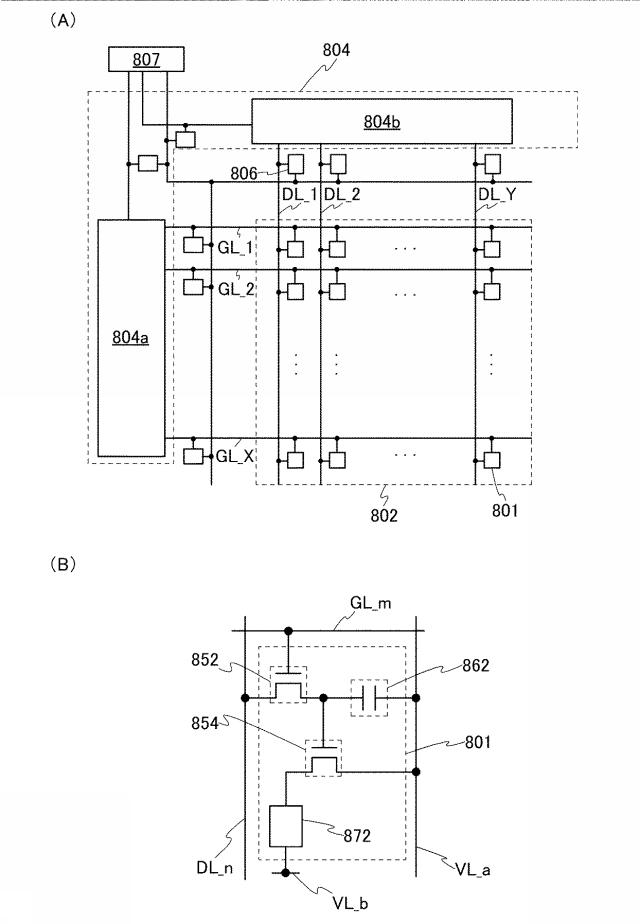

【図19】本発明の一態様の表示装置を説明するブロック図及び回路図。

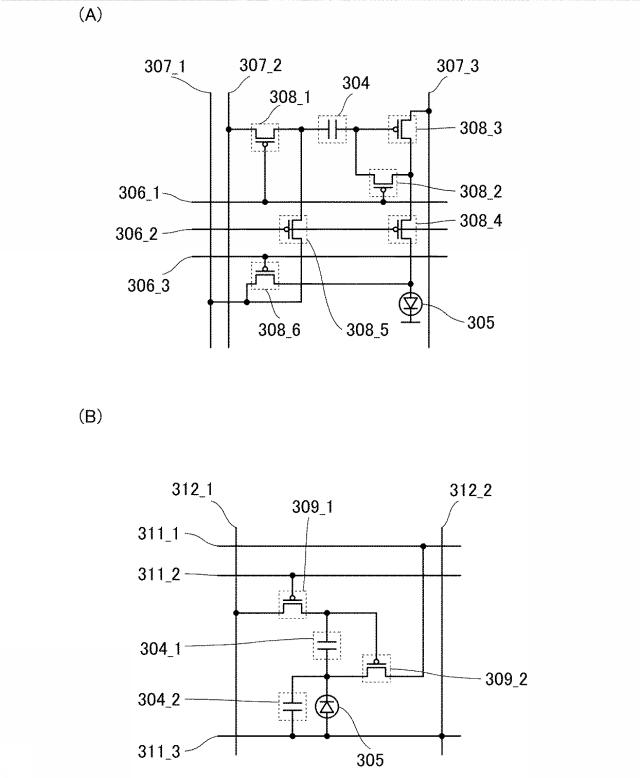

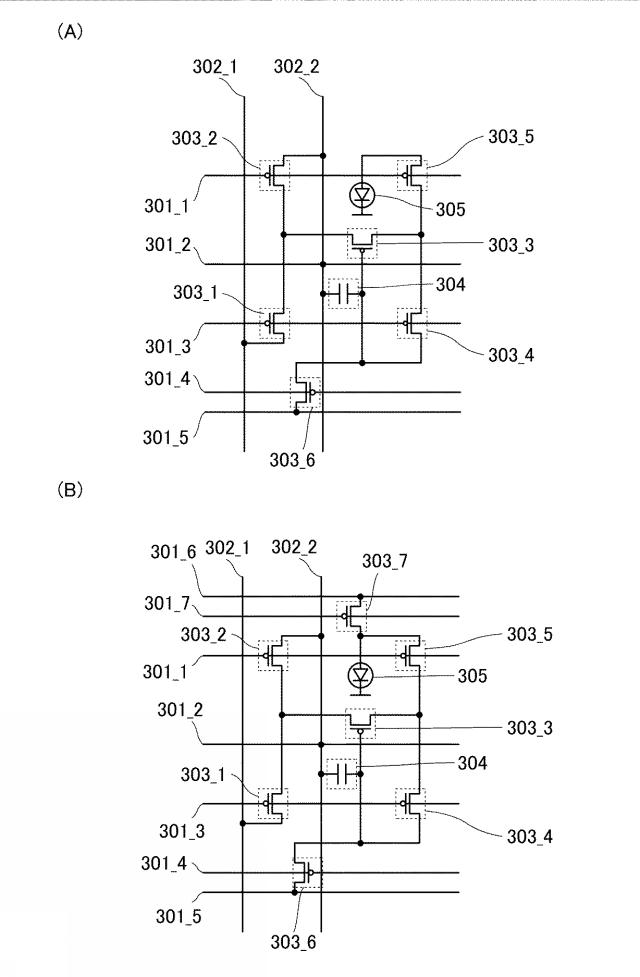

【図20】本発明の一態様の表示装置の画素回路を説明する回路図。

【図21】本発明の一態様の表示装置の画素回路を説明する回路図。

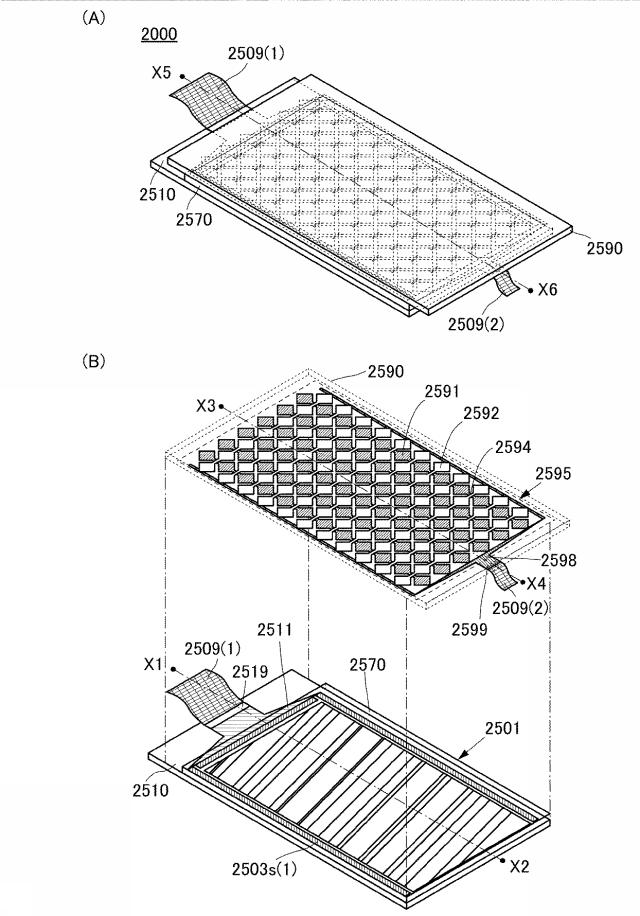

【図22】本発明の一態様のタッチパネルの一例を示す斜視図。

【図23】本発明の一態様の表示装置、及びタッチセンサの一例を示す断面図。

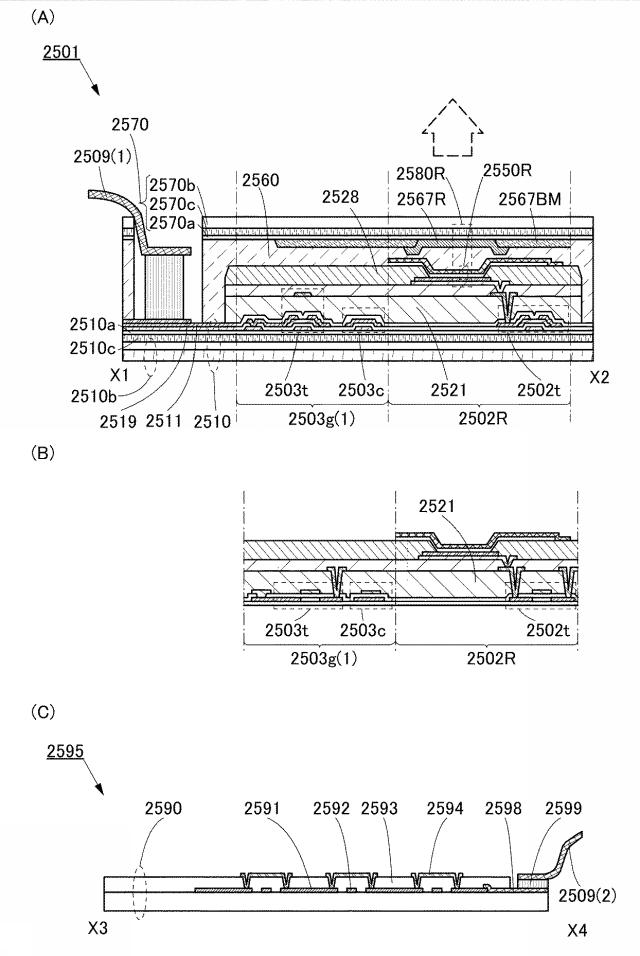

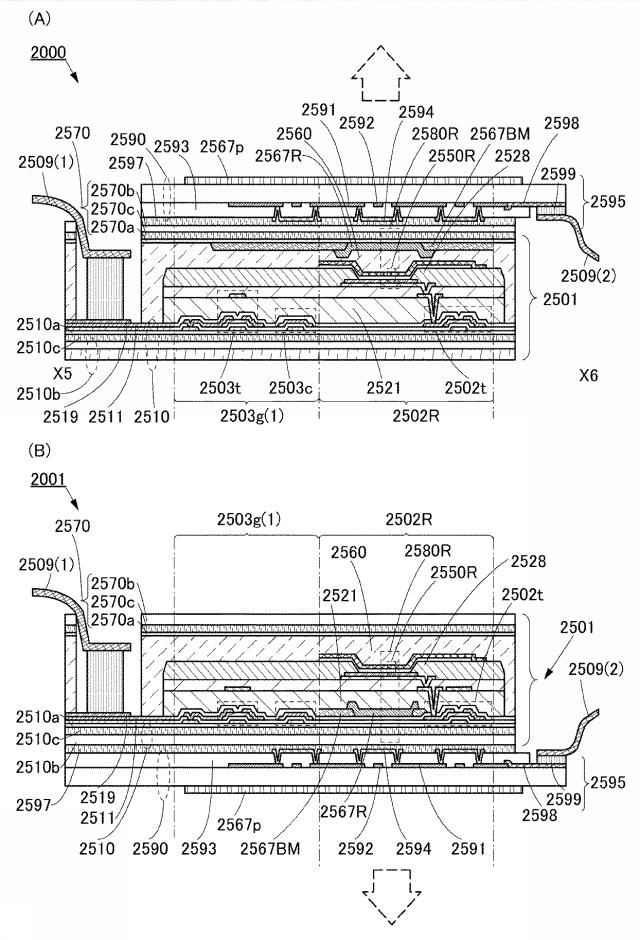

【図24】本発明の一態様のタッチパネルの一例を示す断面図。

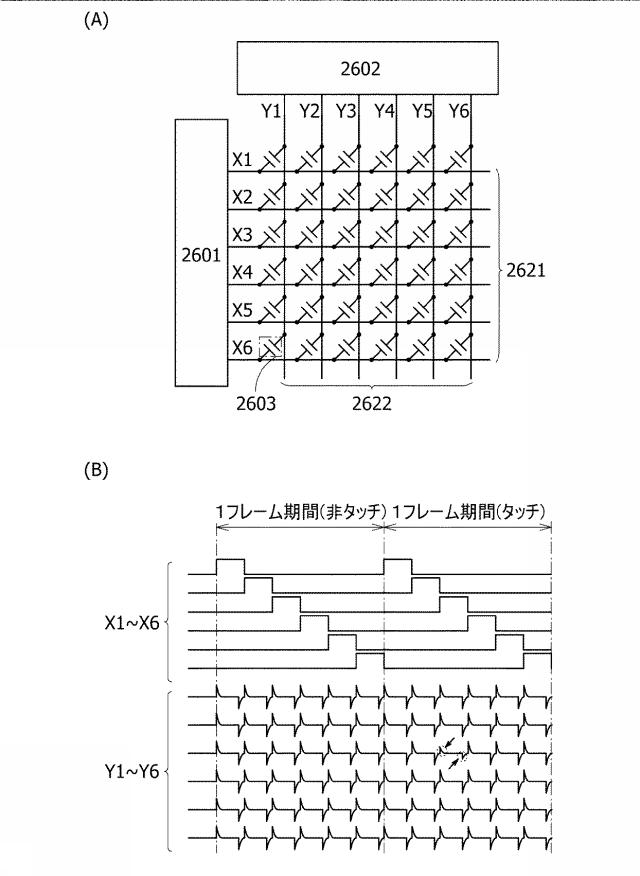

【図25】本発明の一態様に係るタッチセンサのブロック図及びタイミングチャート図。

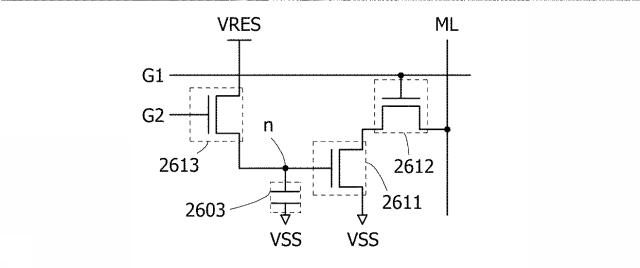

【図26】本発明の一態様に係るタッチセンサの回路図。

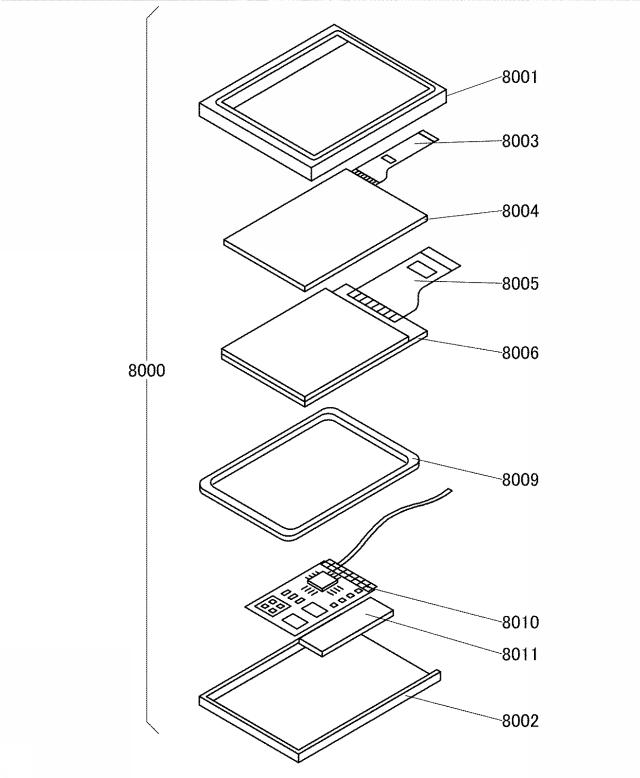

【図27】本発明の一態様の表示モジュールを説明する斜視図。

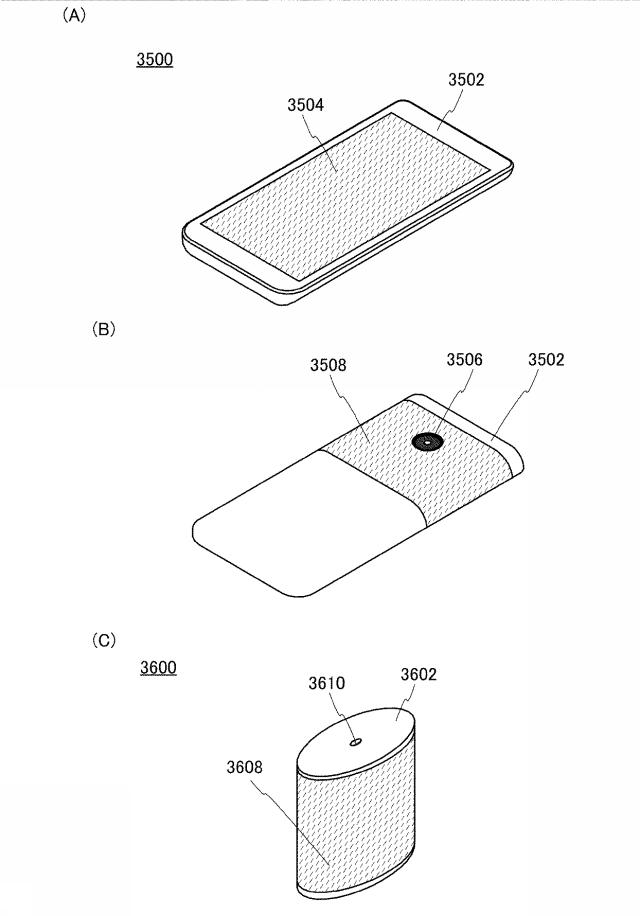

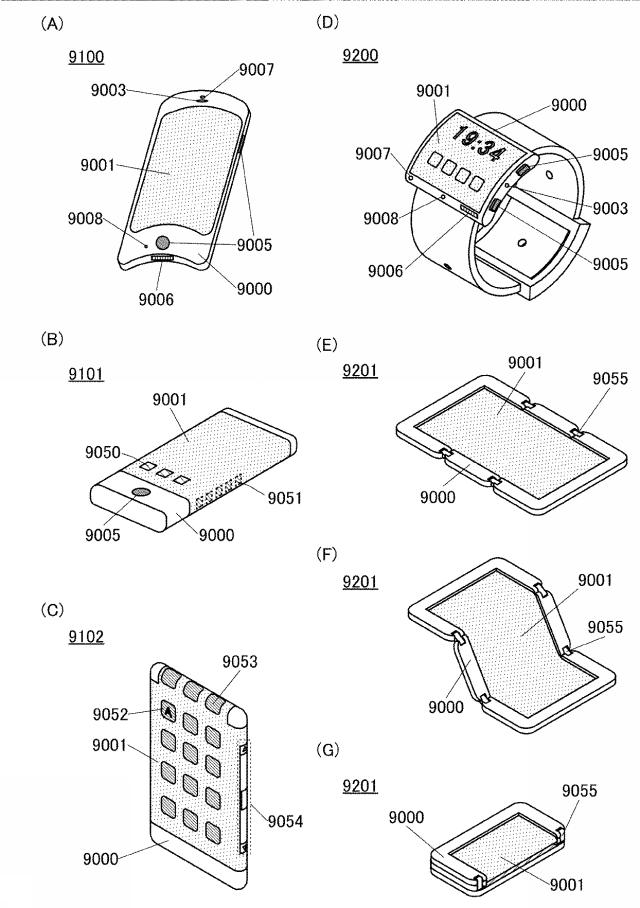

【図28】本発明の一態様の電子機器について説明する図。

【図29】本発明の一態様の発光装置を説明する斜視図及び断面図。

【図30】本発明の一態様の発光装置を説明する断面図。

【図31】本発明の一態様の照明装置及び電子機器を説明する図。

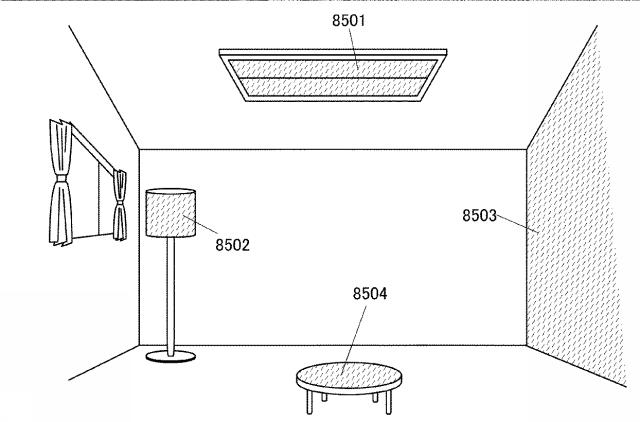

【図32】本発明の一態様の照明装置について説明する図。

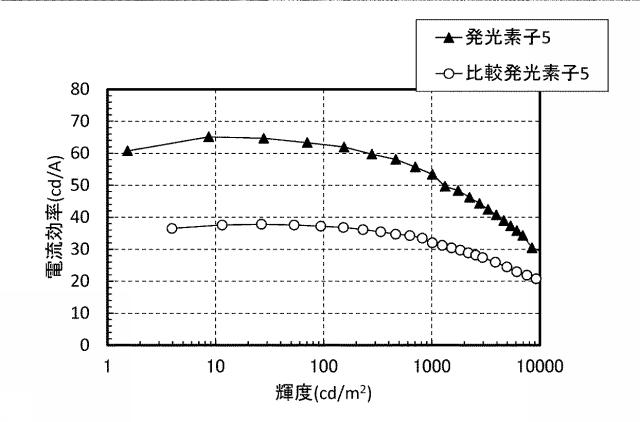

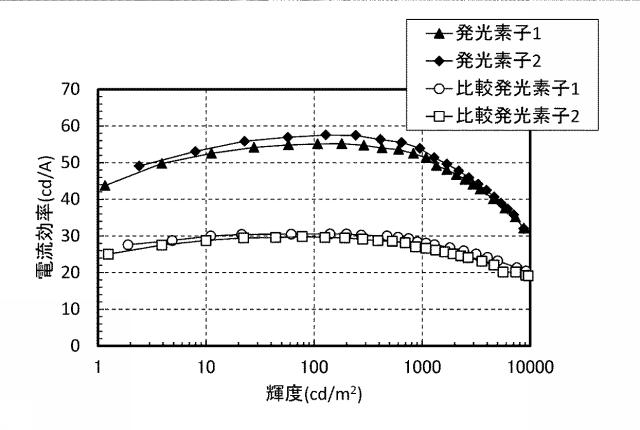

【図33】実施例に係る、発光素子の電流効率−輝度特性を説明する図。

【図34】実施例に係る、発光素子の外部量子効率−輝度特性を説明する図。

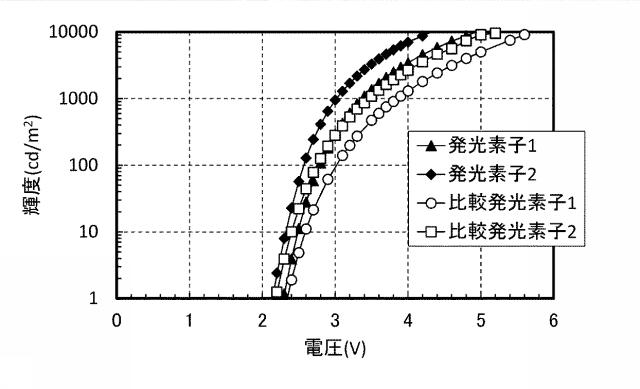

【図35】実施例に係る、発光素子の輝度−電圧特性を説明する図。

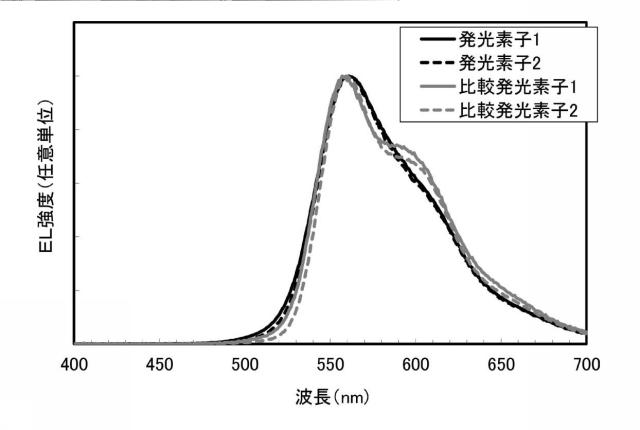

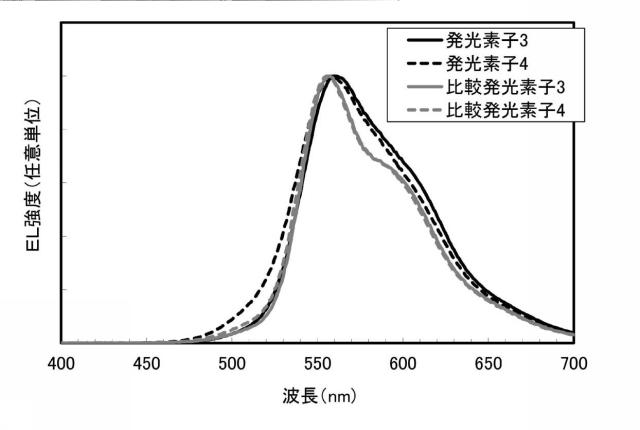

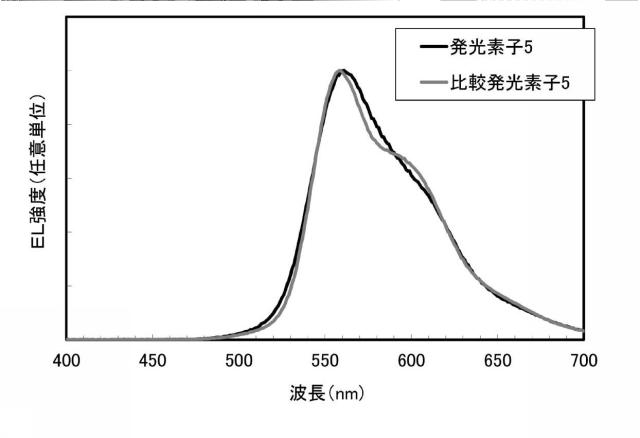

【図36】実施例に係る、発光素子の電界発光スペクトルを説明する図。

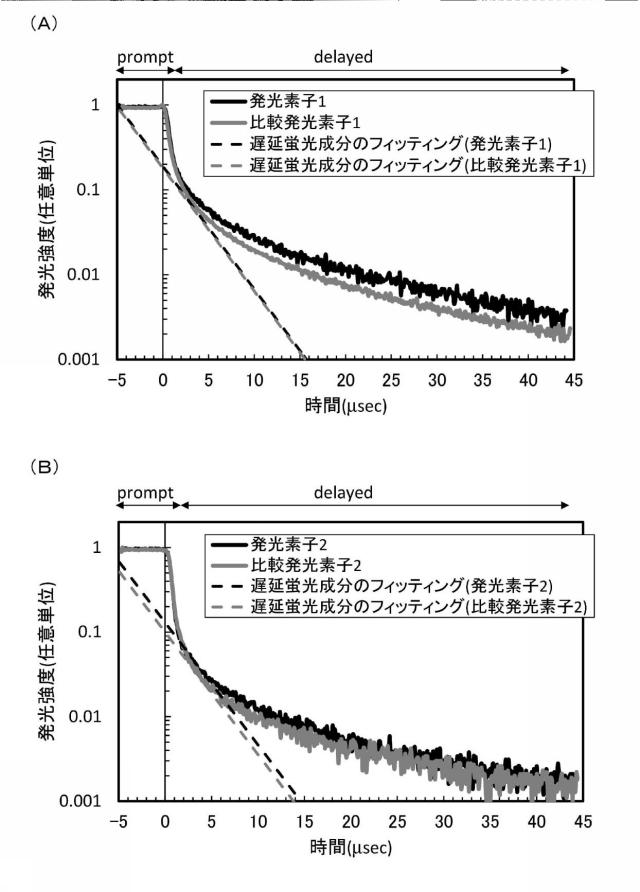

【図37】実施例に係る、発光素子の蛍光寿命特性を説明する図。

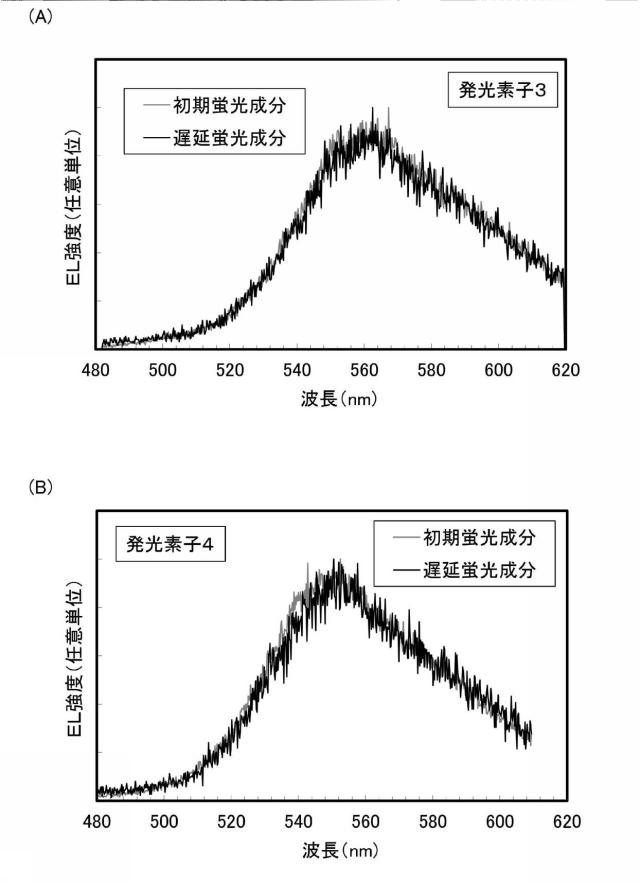

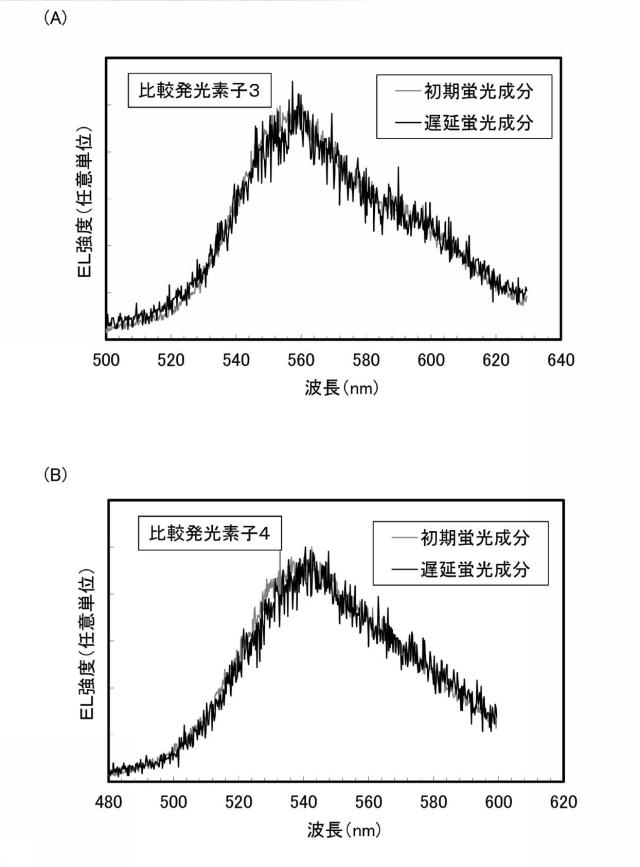

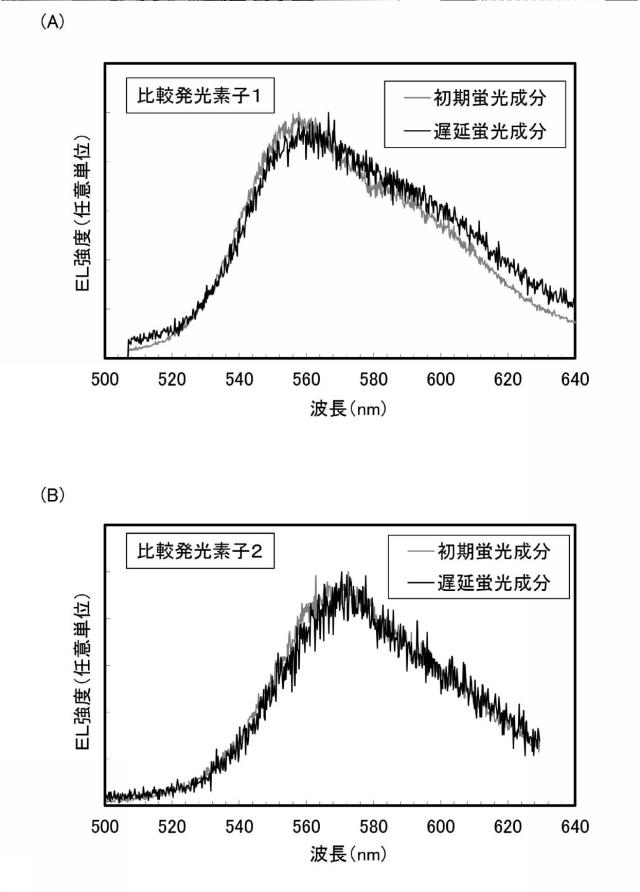

【図38】実施例に係る、発光素子の過渡電界発光スペクトルを説明する図。

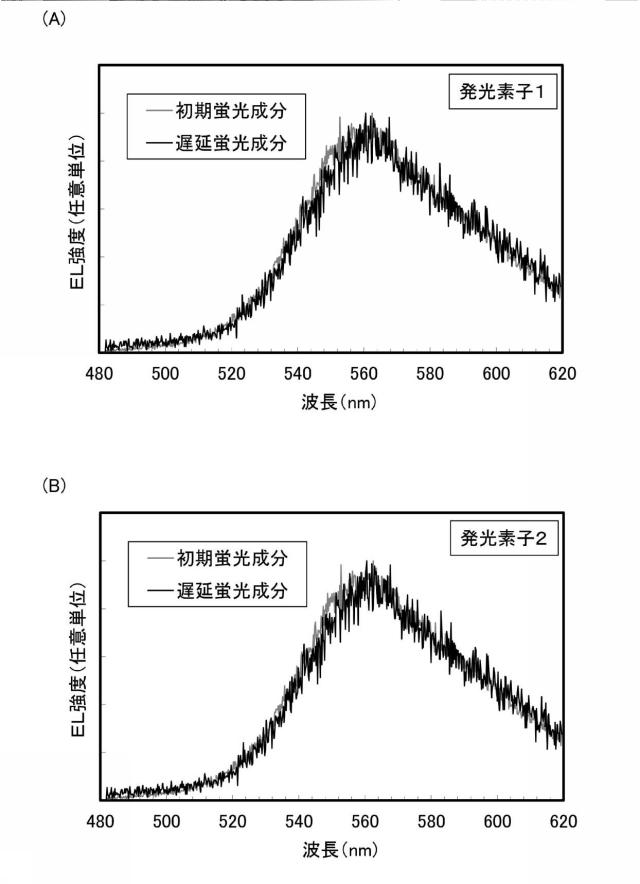

【図39】実施例に係る、発光素子の過渡電界発光スペクトルを説明する図。

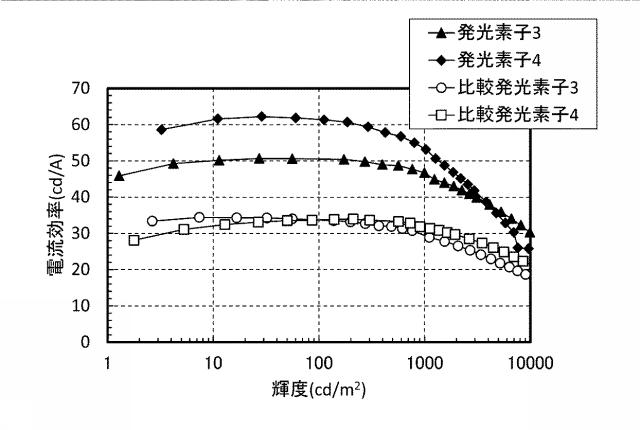

【図40】実施例に係る、発光素子の電流効率−輝度特性を説明する図。

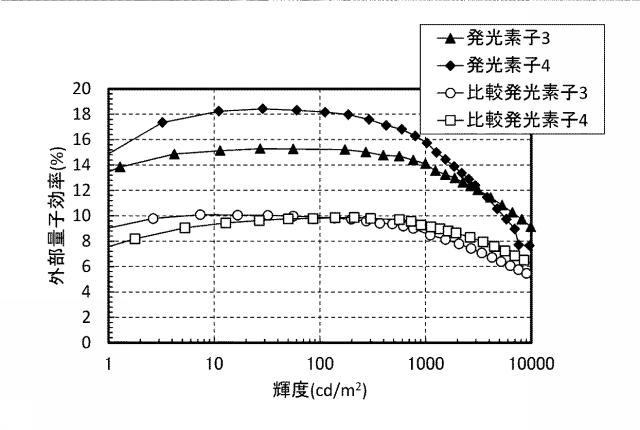

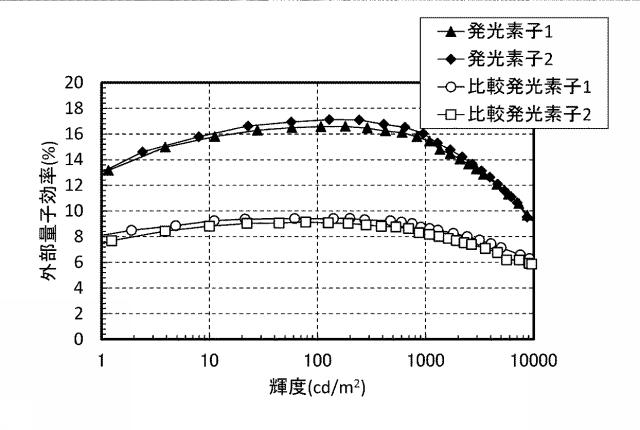

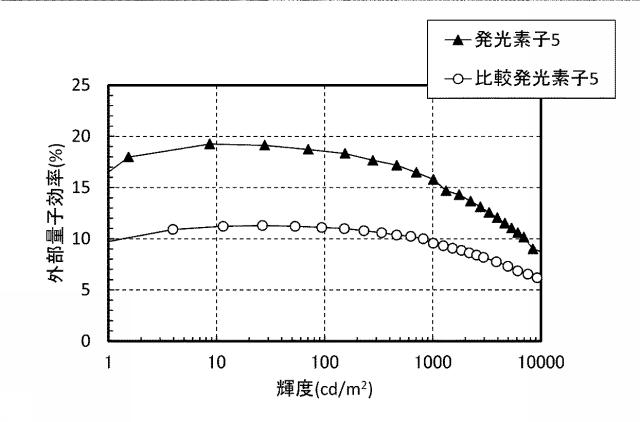

【図41】実施例に係る、発光素子の外部量子効率−輝度特性を説明する図。

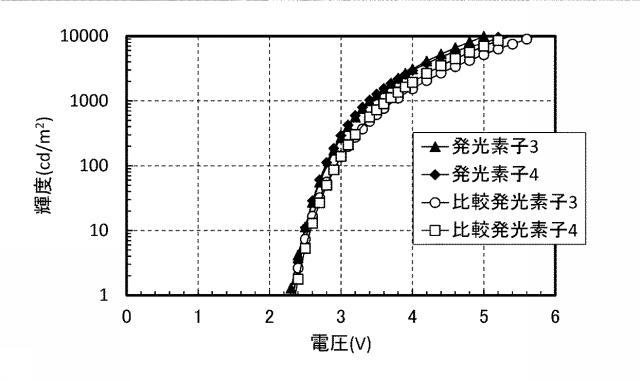

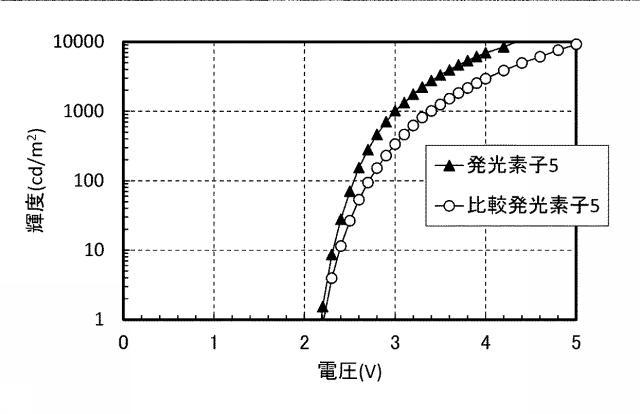

【図42】実施例に係る、発光素子の輝度−電圧特性を説明する図。

【図43】実施例に係る、発光素子の電界発光スペクトルを説明する図。

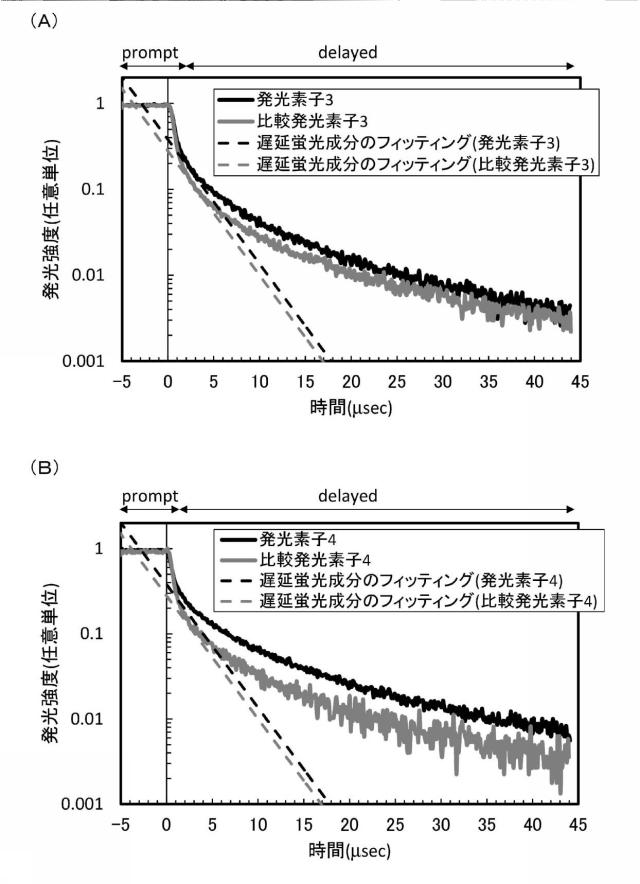

【図44】実施例に係る、発光素子の時間分解蛍光測定の結果を説明する図。

【図45】実施例に係る、発光素子の過渡電界発光スペクトルを説明する図。

【図46】実施例に係る、発光素子の過渡電界発光スペクトルを説明する図。

【図47】実施例に係る、発光素子の電流効率−輝度特性を説明する図。

【図48】実施例に係る、発光素子の外部量子効率−輝度特性を説明する図。

【図49】実施例に係る、発光素子の輝度−電圧特性を説明する図。

【図50】実施例に係る、発光素子の電界発光スペクトルを説明する図。

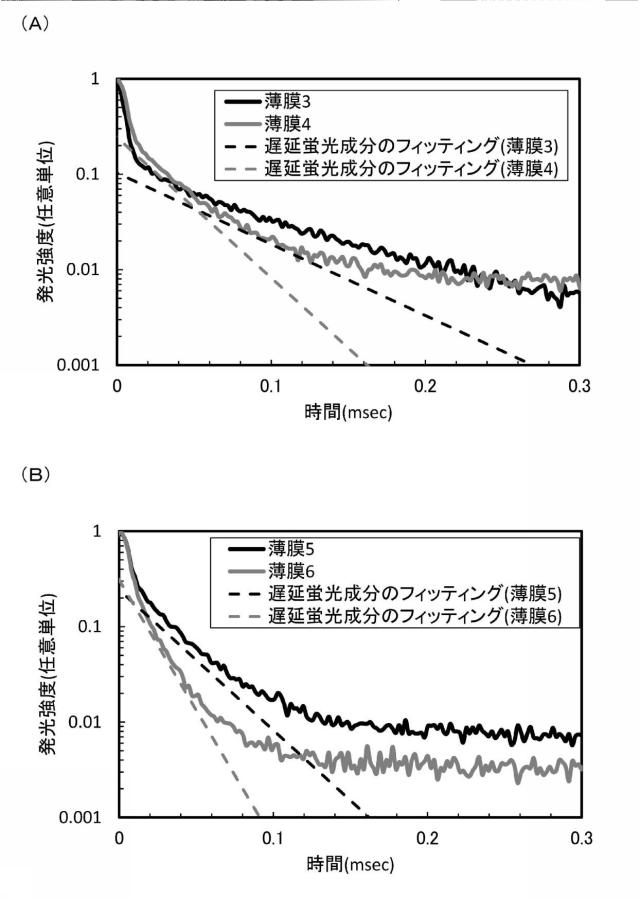

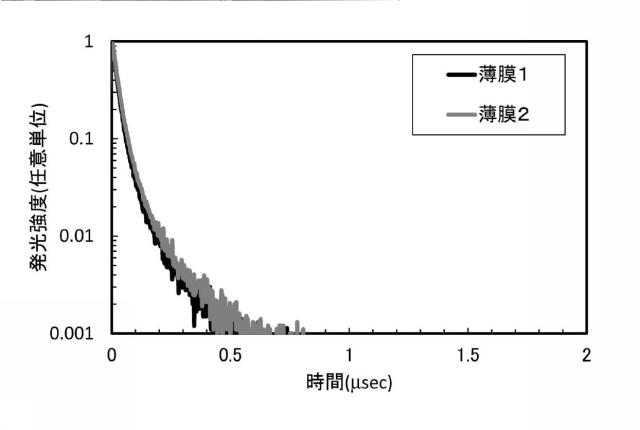

【図51】実施例に係る、薄膜の時間分解蛍光測定の結果を説明する図。

【図52】実施例に係る、薄膜の時間分解蛍光測定の結果を説明する図。

選択図 図1出願人が指定した本件の代表的な図
