【図1A】本開示の装置による流体注入システムの斜視図である。

【図1B】診察台のレールに取り付けられた図１Ａの流体注入システムの斜視図である。

【図2】図１Ａの流体注入システムの概略的なブロック図である。

【図3】図１Ａの流体注入システムのインジェクタヘッドの右側斜視図である。

【図4】図３のインジェクタヘッドの左側斜視図である。

【図5】本開示の装置による圧力ジャケットおよびそれとともに使用するワイパーシールの分解斜視図である。

【図6】図５の圧力ジャケットおよびワイパーシールの組立体の斜視図である。

【図7】図５の圧力ジャケットの上面図である。

【図8】図７の圧力ジャケットの一部分の拡大図である。

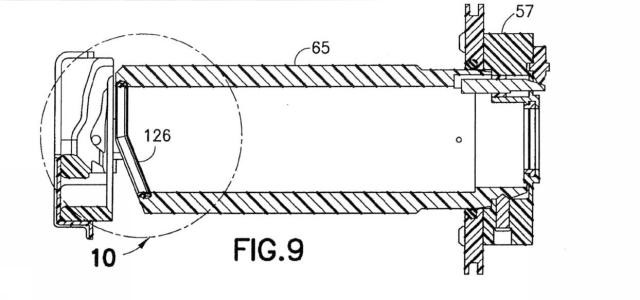

【図9】本開示の装置による注射器支持構造内に位置決めされた圧力ジャケットの断面図である。

【図10】図９の圧力ジャケットおよび注射器支持構造の一部分の拡大図である。

【図11】本開示の装置によるインジェクタヘッドのフェイスプレートの側面図である。

【図12】線１２−１２に沿って取った図１１のフェイスプレートの断面図である。

【図13】本開示の装置による注射器支持構造内に位置決めされた圧力ジャケットの断面図である。

【図14】図１３の圧力ジャケットおよび注射器支持構造の一部分の拡大図である。

【図15】本開示の装置による、圧力ジャケットをインジェクタヘッドのインジェクタハウジングに固定するために設けられた止め輪の斜視図である。

【図16】図１５の止め輪の側面図である。

【図17】線１７−１７に沿って取った図１５の止め輪の断面図である。

【図18】本開示の装置による流体注入システムとともに使用する注射器の分解上面図である。

【図19】図１８の注射器の一部分の組立済みの斜視図である。

【図20】図１８の注射器の一部分の組立済みの上面図である。

【図21】プランジャー部材およびそこから取り外されたコネクタを備える図１８の注射器の斜視図である。

【図22】プランジャー部材の結合部材が注射器本体のアライメントフランジに平行に位置決めされている、本開示の装置による注射器の代替的な実施形態の斜視図である。

【図23】図２１の線２３−２３に沿って取った断面図である。

【図24】図２１の線２４−２４に沿って取った断面図である。

【図25】本開示の装置によるチューブセットに結合された図１８の注射器のコネクタの斜視図である。

【図26】本開示の装置の別の実施形態による流体供給システムのインジェクタヘッドの右側斜視図である。

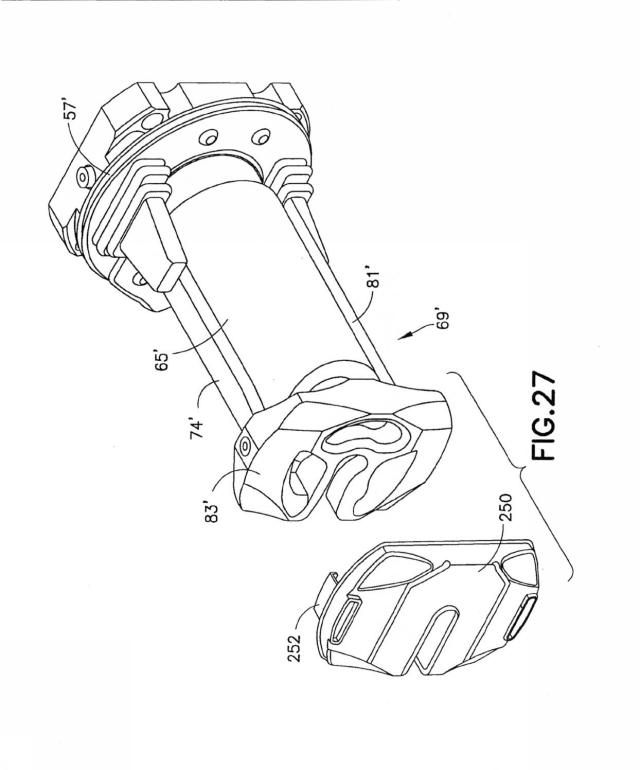

【図27】本開示の装置によるスプラッシュシールドを示す注射器支持構造の分解斜視図である。

【図28】図２７の注射器支持構造の組立済みの斜視図である。

【図29】インジェクタハウジングが取り外された図３のインジェクタヘッドの右側斜視図である。

【図30】インジェクタハウジングが取り外された図４のインジェクタヘッドの左側斜視図である。

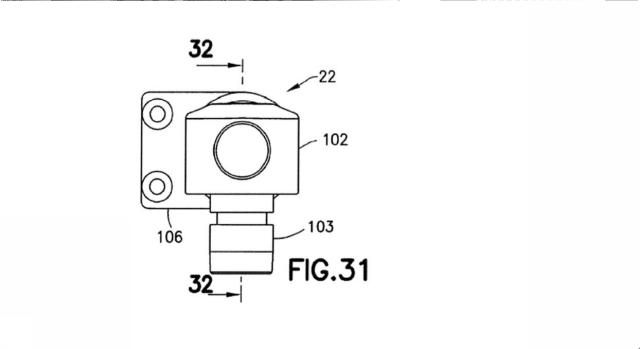

【図31】インジェクタヘッドが注入位置にあるときの図３のインジェクタヘッド用の取付構造のナックルの側面図である。

【図32】図３１の線３２−３２に沿って取ったナックルの断面図である。

【図33】インジェクタヘッドが充填位置にあるときの図３のインジェクタヘッド用の取付構造のナックルの側面図である。

【図34】図３３の線３４−３４に沿って取ったナックルの断面図である。

【図35】インジェクタヘッドが水平な位置にあるときの図３のインジェクタヘッド用の取付構造のナックルの側面図である。

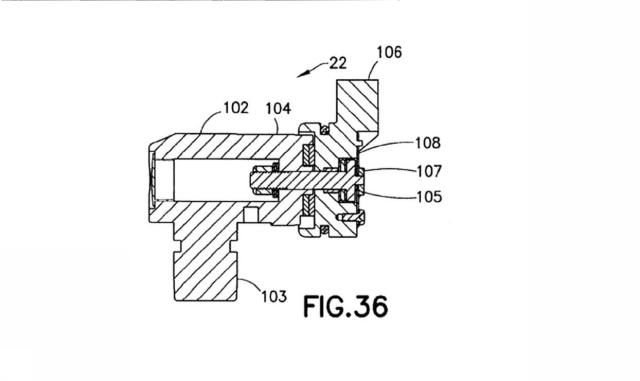

【図36】図３５の線３６−３６に沿って取ったナックルの断面図である。

【図37】注入位置にあるナックルおよびインジェクタヘッドの側面図である。

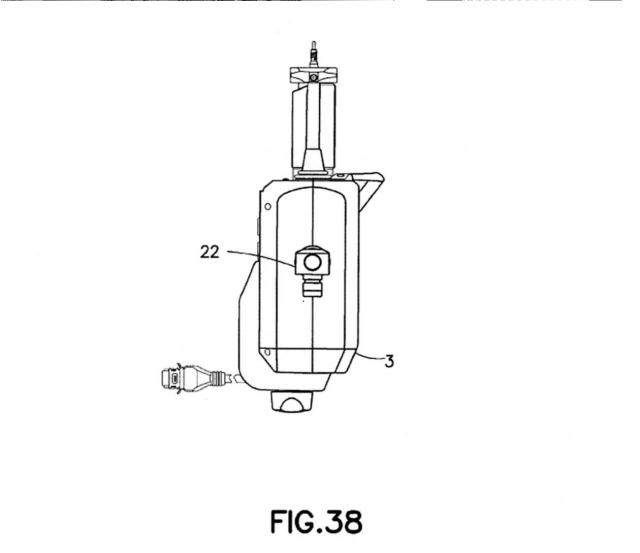

【図38】充填位置にあるナックルおよびインジェクタヘッドの側面図である。

【図39】水平な位置にあるナックルおよびインジェクタヘッドの側面図である。

【図40】本開示の装置によるインジェクタヘッドの傾斜角度の範囲を示す。

【図41】本開示の装置による流体注入システムの使用中に操作者に提示されるグラフィカルユーザインタフェースディスプレイである。

【図42】本開示の装置による流体注入システムの使用中に操作者に提示されるグラフィカルユーザインタフェースディスプレイである。

【図43】本開示の装置の別の実施形態による流体供給システムのインジェクタヘッドの一部分の右側斜視図である。

【図44】図４３の流体供給システムのインジェクタヘッドの一部分の正面右側の分解斜視図である。

【図45】図４３の流体供給システムのインジェクタヘッドの一部分の後面右側の分解斜視図である。

【図46】圧力ジャケットアセンブリの１つが取り外されている、図４３の流体供給システムのインジェクタヘッドの一部分の正面図である。
