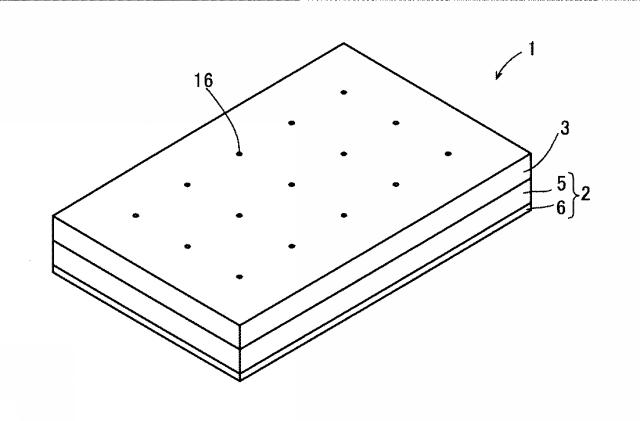

【図1】本発明を実施するための装置の一例を示す斜視図である。

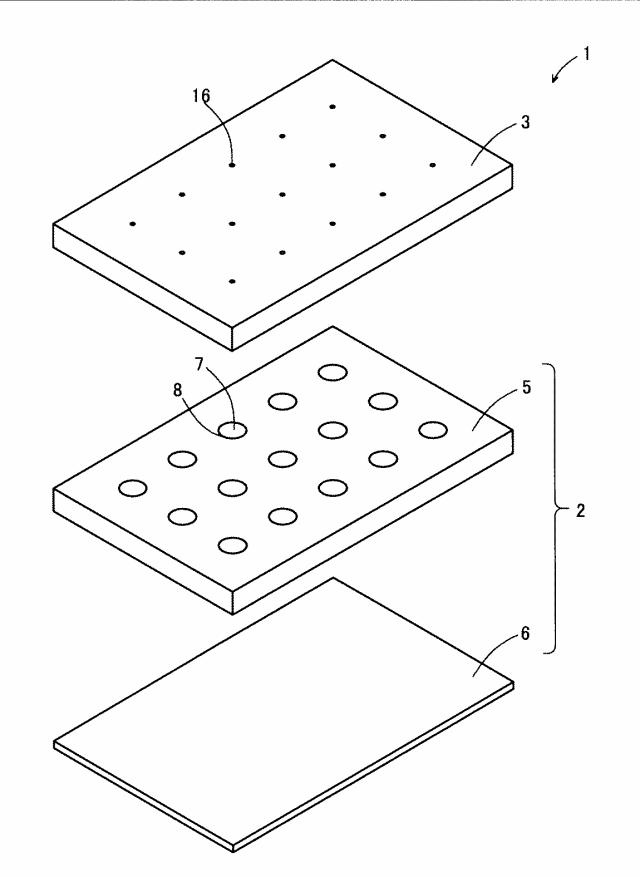

【図2】図１の装置の分解斜視図である。

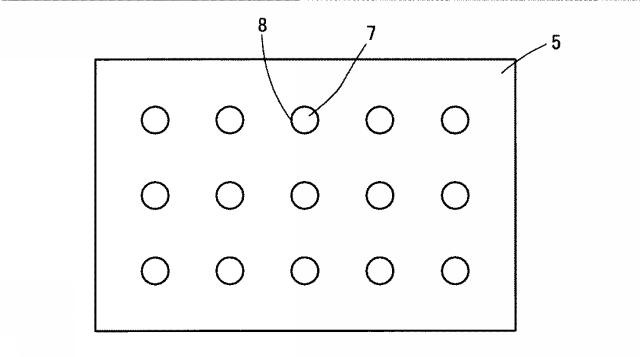

【図3】プレート本体の平面図である。

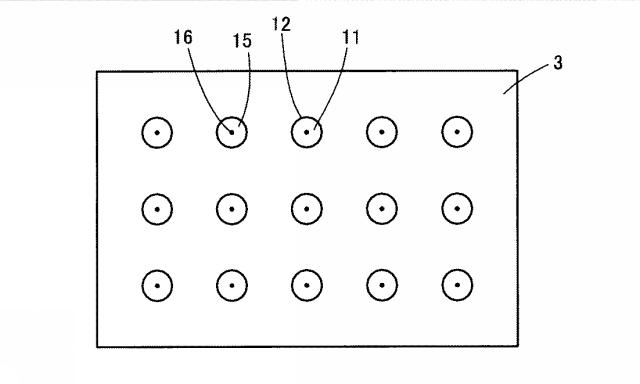

【図4】細胞回収プレートの底面図である。

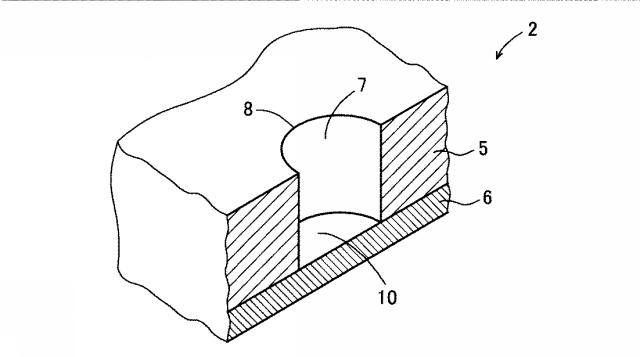

【図5】細胞培養プレートにおける細孔部分を拡大して示す断面斜視図である。

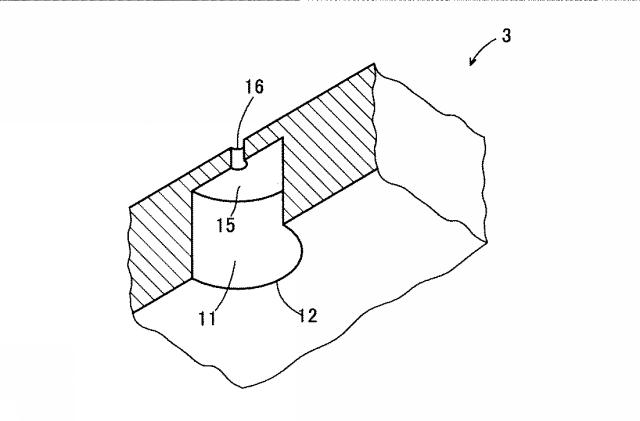

【図6】細胞回収プレートにおける凹部部分を拡大して示す断面斜視図である。

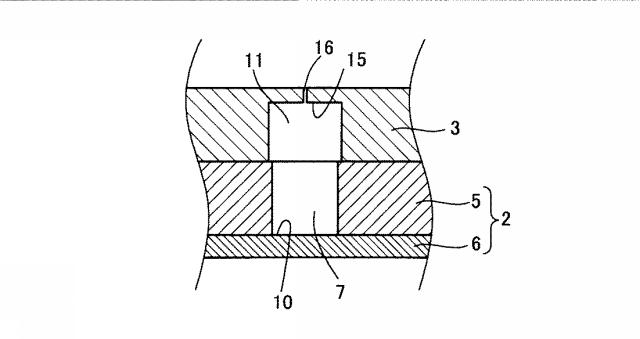

【図7】図１の装置における細孔と凹部を含む部分の縦断面図である。

【図8】図１の装置を用いて懸濁液を回収する手順を説明する説明図であり、（ａ）は懸濁液を入れた状態、（ｂ）は光を照射している状態、（ｃ）は懸濁液の移送が完了した状態を示す。

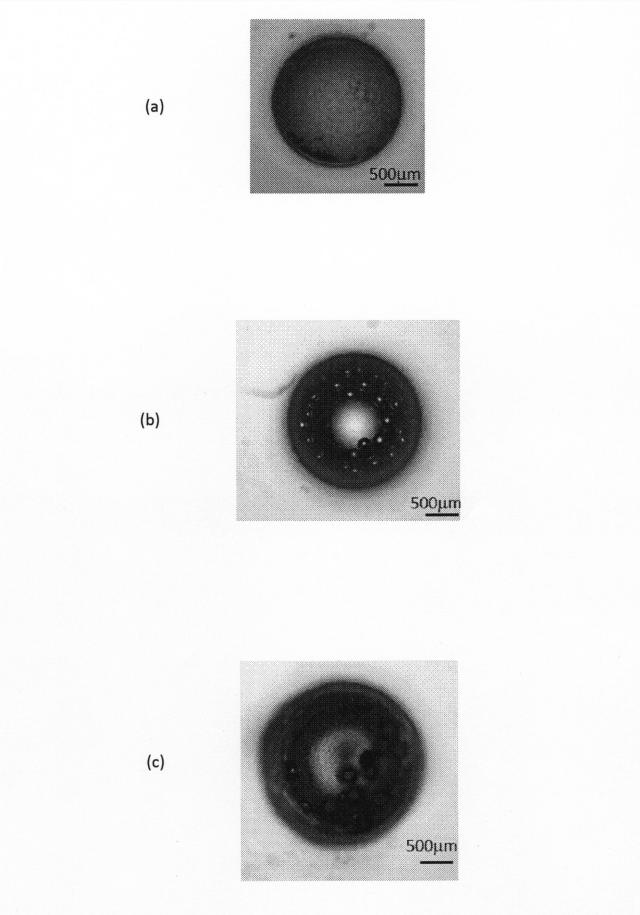

【図9】実施例で行った実験結果を表す顕微鏡写真であり、（ａ）はガス発生前における細胞培養プレートの細孔の様子、（ｂ）はガス発生後における細胞培養プレートの細孔の様子、（ｃ）はガス発生後における細胞回収プレートの凹部の様子を表す。
