特開 2021-83947 手指殺菌乾燥器及びその低消費電力化方法

(19)【発行国】日本国特許庁(JP)

(12)【公報種別】公開特許公報(A)

(11)【公開番号】特開2021-83947(P2021-83947A)

(43)【公開日】2021年6月3日

(54)【発明の名称】手指殺菌乾燥器及びその低消費電力化方法

(51)【国際特許分類】

   A47K 10/48 20060101AFI20210507BHJP

   A61L 2/06 20060101ALI20210507BHJP

   A61L 2/10 20060101ALI20210507BHJP

   F26B 9/00 20060101ALI20210507BHJP

【ＦＩ】

   A47K10/48 B

   A47K10/48 A

   A61L2/06

   A61L2/10

   F26B9/00 A

【審査請求】未請求

【請求項の数】7

【出願形態】ＯＬ

【全頁数】14

(21)【出願番号】特願2019-217036(P2019-217036)

(22)【出願日】2019年11月29日

(71)【出願人】

【識別番号】592250562

【氏名又は名称】日本カーヴィング株式会社

(71)【出願人】

【識別番号】000001421

【氏名又は名称】キユーピー株式会社

(71)【出願人】

【識別番号】501149411

【氏名又は名称】キユーピータマゴ株式会社

(74)【代理人】

【識別番号】100179970

【弁理士】

【氏名又は名称】桐山 大

(74)【代理人】

【識別番号】100071205

【弁理士】

【氏名又は名称】野本 陽一

(72)【発明者】

【氏名】安井 克人

(72)【発明者】

【氏名】小倉 孝郎

【テーマコード（参考）】

3L113

4C058

【Ｆターム（参考）】

3L113AA01

3L113AB01

3L113AC08

3L113AC11

3L113AC65

3L113AC85

3L113BA01

3L113DA02

4C058AA29

4C058BB04

4C058BB06

4C058BB09

4C058CC07

4C058DD04

4C058EE26

4C058KK02

4C058KK05

4C058KK22

(57)【要約】      （修正有）

【課題】熱風と紫外線（ＵＶ光）を併用した手指殺菌乾燥器及びその低消費電力化方法を提供する。
【解決手段】空気を送風する送風手段のファンモータと、手入れ口開口部を備えた手指殺菌ボックスと、送風手段が送風する空気を加熱する発熱手段のヒータと、紫外線（ＵＶ）光を照射するＵＶ光照射手段のＵＶランプと、殺菌乾燥器の手入れ口開口部に挿入された手指を検出する検出手段と、検出手段の出力を受けて送風手段、発熱手段及びＵＶ光照射手段を駆動する制御手段とを備え、噴出する熱風とＵＶ光照射の両方によって、手指を殺菌し、同時に手指を乾燥する機能を有する熱風とＵＶ光を併用した。
【選択図】図１

【特許請求の範囲】

【請求項1】

空気を送風する送風手段のファンモータと、手入れ口開口部を備えた手指殺菌ボックスと、送風手段が送風する空気を加熱する発熱手段のヒータと、紫外線（ＵＶ）光を照射するＵＶ光照射手段のＵＶランプと、本殺菌乾燥器の手入れ口開口部に挿入された手指を検出する検出手段と、検出手段の出力を受けて前記送風手段、発熱手段及びＵＶ光照射手段を駆動する制御手段とを備え、噴出する熱風とＵＶ光照射の両方によって、手指を殺菌し、同時に手指を乾燥する機能を有する熱風とＵＶ光を併用した手指殺菌乾燥器。

【請求項2】

前記ファンモータとヒータを、ファンモータの高速、低速、超低速の３段階回転モードとヒータＯＮ／ＯＦＦで動作することで、低消費電力化を図る、請求項１に記載の手指殺菌乾燥器。

【請求項3】

前記ファンモータと手入れ口開口部を備えた手指殺菌ボックスの間に、着脱交換が容易な風向調整フードを具備した、請求項１又は２に記載の手指殺菌乾燥器。

【請求項4】

前記風向調整フードが、風方向誘導フィン、フード壁及び下部開口部を具備した、請求項３に記載の手指殺菌乾燥器。

【請求項5】

前記ＵＶランプが、円筒状のＵＶランプであり、当該円筒状のＵＶランプから手指までの距離を、手指の長さの約１／２とし、前記ＵＶランプを、熱風排出口天板の直上、中心に配置した、請求項１又は２に記載の手指殺菌乾燥器。

【請求項6】

前記手指殺菌乾燥器の低消費電力化を図る方法であって、待機時のファンモータとヒータを低速回転モードと超低速回転モードとで動作させ、殺菌乾燥器本体の温度を常時高温（図１のＴ_Ｈ〜Ｔ_Ｌの温度帯）に維持することで、殺菌開始時の短時間熱風噴出と、待機時の低消費電力化を実現することを特徴とする前記低消費電力化を図る方法。

【請求項7】

待機時間の１０％程度を、ファンモータの低速回転とヒータＯＮで動作させ、殺菌乾燥器本体の温度を上昇させ、待機時間の９０％程度を、ファンモータの超低速回転とヒータＯＦＦで動作させ、ヒータの蓄熱を放熱させることで、殺菌乾燥器本体を高温（図１のＴ_Ｈ〜Ｔ_Ｌの温度帯）に維持するようにした、請求項６に記載の低消費電力化を図る方法。

【発明の詳細な説明】

【技術分野】

【0001】

本発明は、熱風と紫外線（ＵＶ）光を併用した手指殺菌乾燥器及びその低消費電力化方法に関するものであり、更に詳しくは、本発明は、熱風と紫外線（ＵＶ）光を併用した手指殺菌乾燥器において、待機時のファンモータとヒータを、該ファンモータの３段階回転モード（高速、低速、及び超低速）とヒータＯＮ／ＯＦＦを動作させ、待機時の、殺菌乾燥器本体の温度を常時高温に維持することで、主に殺菌開始時の短時間熱風噴出と、待機時の低消費電力化を実現したことを特徴とする新規手指殺菌乾燥器及びその低消費電力化方法に関するものである。

【0002】

本発明は、この種の手指殺菌乾燥器において、待機時間の１０％程度を、ファンモータの低速回転とヒータＯＮで動作させ、穏やかに殺菌乾燥器本体の温度を上昇させ、待機時間の９０％程度を、ファンモータの超低速回転とヒータＯＦＦで動作させ、ヒータの蓄熱を放熱させることで、殺菌乾燥器本体の温度を常時高温に維持することで、殺菌開始時の短時間熱風噴出と、待機時の低消費電力化を実現し、かつ、塵埃や細菌の拡散を防止することを可能とする手指殺菌乾燥器の新製品・新技術を提供することを特徴とするものである。

【背景技術】

【0003】

本発明に関連する先行技術として、例えば、紫外線により手指及び空気の殺菌をし、更に集塵フィルターで空気清浄をすることのできる手指空気殺菌機能を備えた空気清浄機が提案されている（引用文献１）。また、他の先行技術として、例えば、床表面や履き物の裏、手指、紙等を簡単に殺菌する遠赤外線殺菌装置が提案されている（引用文献２）。

【0004】

また、他の先行技術として、例えば、プラズマジェットの殺菌技術を利用した手指乾燥器（ハンドドライヤー）が提案されている（引用文献３）。また、他の先行技術として、例えば、歯や皮膚の治療や物質の高効率表面洗浄が効率的に可能となる低温のプラズマジェットを生成するためのパルスパワー方式低温プラズマジェット発生装置が提案されている（引用文献４）。

【0005】

しかしながら、一般に、例えば、熱風と紫外線（ＵＶ）光を利用した手指殺菌器による殺菌は、１０〜３０秒程度の熱風と紫外線（ＵＶ）光照射によって行われているが、短時間に効率よく殺菌するためには、殺菌開始時に直ちに熱風を出すためのヒータ予熱が必要であり、従来機では、待機時にファンモータとヒータを動作させている。そのため、消費電力がかなり大きくなってしまうという問題があった。

【先行技術文献】

【特許文献】

【0006】

【特許文献1】特開平８−１７３５１０号公報

【特許文献2】特開平７−３０８３６９号公報

【特許文献3】特開２０１６−１５８９６０号公報

【特許文献4】特開２０１２−８４３９６号公報

【発明の概要】

【発明が解決しようとする課題】

【0007】

このような状況の中で、本発明者らは、前記従来技術に鑑みて、前記従来技術の問題を解決することを目標として、鋭意研究開発を積み重ねた結果、熱風と紫外線（ＵＶ）光を併用した手指殺菌乾燥器において、待機時間の１０％程度を、ファンモータの低速回転とヒータＯＮで動作させ、穏やかに殺菌乾燥器本体の温度を上昇させると共に、待機時の９０％程度の時間をファンモータの超低速回転とヒータＯＦＦで動作させ、ヒータの蓄熱を放熱させることで、殺菌開始時の短時間熱風噴射と、待機時の低消費電力化を実現し、かつ、塵埃や細菌の拡散を防止し得るという新規知見を見出し、本発明を完成するに至った。

【0008】

本発明は、待機時のファンモータとヒータを図１記載の低速回転モードと超低速回転モードとで動作させ、殺菌乾燥器本体の温度を常時高温に維持することで、殺菌開始時の短時間熱風噴出と、待機時の低消費電力化を実現し、待機時の９０％程度の時間を超低速回転で運転することで、塵埃や細菌の拡散を防止することを可能とする熱風と紫外線（ＵＶ）光を併用した手指殺菌乾燥器及びその低消費電力化方法を提供することを目的とするものである。

【0009】

従来、熱風と紫外線（ＵＶ）光を併用した手指殺菌乾燥器の殺菌は、１０〜３０秒程度の熱風と紫外線（ＵＶ）光照射によって行っていた。手指を短時間に効率よく殺菌するためには、殺菌開始時に直ちに熱風を出すためのヒータ予熱が必要であり、従来機では、待機時にファンモータとヒータを動作させている。このため、消費電力が大きくなっていたのが実情であった。

【0010】

これに対し、本発明は、待機時のファンモータとヒータを図１記載の低速回転モードと超低速回転モードとで動作させ、温度をＴ_Ｈ〜Ｔ_Ｌの高温（図１のＴ_Ｈ〜Ｔ_Ｌの温度帯を参照）に保って、殺菌乾燥器本体の温度を常時高温に維持することで、殺菌開始時の短時間熱風噴出と、待機時の低消費電力化を実現し、また、待機時の９０％程度の時間をファンモータの超低速回転とヒータＯＦＦで運転することで、塵埃や細菌の拡散を防止することが可能となった。

【0011】

本発明では、手指殺菌時に高速回転モード、即ち、ファンモータの高速回転とヒータＯＮにより、より大きな風量の熱風を吹き出し、一方、待機時に、低速回転モード、即ち、待機時間の１０％程度を、ファンモータの低速回転とヒータＯＮで動作させ、緩やかに殺菌乾燥器本体の温度を上昇させ、待機時間の９０％程度を、ファンモータの超低速回転とヒータＯＦＦで動作させ、ヒータの蓄熱を放熱させることで、殺菌乾燥器本体を高温で維持するようにしている。

【課題を解決するための手段】

【0012】

上記課題を解決するための本発明は、以下の技術的手段から構成される。
（１）空気を送風する送風手段のファンモータと、手入れ口開口部を備えた手指殺菌ボックスと、送風手段が送風する空気を加熱する発熱手段のヒータと、紫外線（ＵＶ）光を照射するＵＶ光照射手段のＵＶランプと、本殺菌乾燥器の手入れ口開口部に挿入された手指を検出する検出手段と、検出手段の出力を受けて前記送風手段、発熱手段及びＵＶ光照射手段を駆動する制御手段とを備え、噴出する熱風とＵＶ光照射の両方によって、手指を殺菌し、同時に手指を乾燥する機能を有する熱風とＵＶ光を併用した手指殺菌乾燥器。
（２）前記ファンモータとヒータを、ファンモータの高速、低速、超低速の３段階回転モードとヒータＯＮ／ＯＦＦで動作することで、低消費電力化を図る、前記（１）に記載の手指殺菌乾燥器。
（３）前記ファンモータと手入れ口開口部を備えた手指殺菌ボックスの間に、着脱交換が容易な風向調整フードを具備した、前記（１）又は（２）に記載の手指殺菌乾燥器。
（４）前記風向調整フードが、風方向誘導フィン、フード壁及び下部開口部を具備した、前記（３）に記載の手指殺菌乾燥器。
（５）前記ＵＶランプが、円筒状のＵＶランプであり、当該円筒状のＵＶランプから手指までの距離を、手指の長さの約１／２とし、前記ＵＶランプを、熱風排出口天板の直上、中心に配置した、前記（１）又は（２）に記載の手指殺菌乾燥器。
（６）前記手指殺菌乾燥器の低消費電力化を図る方法であって、待機時のファンモータとヒータを低速回転モードと超低速回転モードとで動作させ、殺菌乾燥器本体の温度を常時高温（図１のＴ_Ｈ〜Ｔ_Ｌの温度帯）に維持することで、殺菌開始時の短時間熱風噴出と、待機時の低消費電力化を実現することを特徴とする前記低消費電力化を図る方法。
（７）待機時間の１０％程度を、ファンモータの低速回転とヒータＯＮで動作させ、殺菌乾燥器本体の温度を上昇させ、待機時間の９０％程度を、ファンモータの超低速回転とヒータＯＦＦで動作させ、ヒータの蓄熱を放熱させることで、殺菌乾燥器本体を高温（図１のＴ_Ｈ〜Ｔ_Ｌの温度帯）に維持するようにした、前記（６）に記載の低消費電力化を図る方法。

【0013】

次に、本発明について具体的に説明する。
本発明は、洗面所や、トイレ、台所等に設置して、手洗い後の濡れた手指を熱風と紫外線（ＵＶ）光を併用して手指を殺菌・乾燥する手指殺菌乾燥器に関するものである。

【0014】

従来、熱風と紫外線（ＵＶ）光を併用した手指殺菌乾燥器による殺菌は、１０〜３０秒程度の熱風と紫外線（ＵＶ）光照射により行うのが一般的であった。短時間に効率よく殺菌するためには、殺菌開始時に直ちに熱風を出すためのヒータ予熱が必要であり、従来機では、待機時にファンモータとヒータを動作させており、そのため、消費電力が大きくなるという問題があった。

【0015】

また、従来機は、乾燥完了までに約２０秒〜１分と、タオルやハンカチ等で拭く場合と比べて、かなりの時間を要していた。そこで、本発明は、乾燥完了までの時間を短縮でき、また、手指を充分温めることができ、手指の表面に残った水分の気化熱により手が冷却され、手肌荒れの要因にもなるという問題を軽減するための手指殺菌乾燥器及びその低消費電力化方法を提供するものである。

【0016】

本発明において、ファンモータの高速、低速、超低速の３段階回転（モード）については、ファンモータの定常の回転性能を１００とした場合、０〜３０の回転を超低速、７０〜１００の回転を高速、超低速と高速との中間の回転を低速と規定する。図１に記載の「待機時の本体温度の推移」に基づいて具体的に説明すると、ｔ_２〜ｔ_３時間での「ファンモータ低速回転＋ヒータＯＮ」で、殺菌乾燥器本体の温度を上昇させ、ｔ_３〜ｔ_４時間での「ファンモータ超低速回転＋ヒータＯＦＦ」で、ヒータの蓄熱を放熱させることで、殺菌乾燥器本体を常時高温（図１のＴ_Ｈ〜Ｔ_Ｌの温度帯を参照）に維持する。

【0017】

本発明では、待機時に、待機時間の１０％程度を、「ファンモータの低速回転とヒータＯＮ」で動作させ、殺菌乾燥器本体の温度を上昇させる。また、待機時間の９０％程度を、「ファンモータの超低速回転とヒータＯＦＦ」で動作させ、ヒータの蓄熱を放熱させることで、殺菌乾燥器本体を常時高温に維持する。また、手指殺菌時に、「ファンモータの高速回転とヒータＯＮ」により、殺菌開始時に直ちに熱風を吹き出して短時間に効率よく殺菌すると共に、より大きな風量の熱風を噴出させる。また、本発明では、待機時の９０％程度の時間をファンモータの超低速回転で運転することで、低消費電力化を実現すると共に、塵埃や細菌の拡散を防止する。

【0018】

本発明の手指殺菌乾燥器の構成について詳しく説明すると、本発明は、空気を送風する送風手段のファンモータと、手指殺菌ボックスと、送風手段が送風する空気を加熱する発熱手段のヒータと、紫外線（ＵＶ）光照射手段のＵＶ光照射ランプと、本殺菌乾燥器の手入れ口開口部に挿入された手指を検出する検出手段と、検出手段の出力を受けて前記送風手段、発熱手段及びＵＶ光照射手段を駆動する制御手段とを備え、熱風と紫外線（ＵＶ）光照射によって手指を殺菌乾燥する手指殺菌乾燥器、を基本構成としている。

【0019】

ファンモータは、空気を送風する機能を備えたものであれば適宜のファンモータを使用することができる。また、ヒータは、送風手段が送風する空気を加熱する発熱手段であれば適宜のヒータを使用することができる。紫外線（ＵＶ）光照射手段のＵＶ光照射ランプは、例えば、円筒状（直線管型）のＵＶランプを好適に使用することができるが、ＵＶ光を照射する手段であれば、適宜の形態のものを使用することができる。

【0020】

本発明は、上記部品に加え、例えば、手指殺菌乾燥を実行するための手指殺菌ボックス、ＵＶ光を効率よく照射するための反射板、手指殺菌ボックス内に水が溜まらず、排水の作業を軽減するための排水手段等を適宜備えることができる。更に、本発明では、上記部品に加え、ファンモータと手指殺菌ボックスの間に、着脱交換が容易な風向調整フード、例えば、図５に示す形状／構造の風向誘導フィン、所定の角度のフード壁を備えた風向調整フード、殺菌完了までの殺菌・乾燥状況を、例えば、赤→橙→青／緑等で表示する表示ランプ、手入れ口開口部にセットする水受けトレー等を適宜設置することができる。

【発明の効果】

【0021】

本発明は、上記特定の構成を採用することにより、本明細書に記載の以下のような格別の作用効果を奏するものである。
１）待機時のファンモータとヒータを図１記載の低速回転モードと超低速回転モードとで動作させ、殺菌乾燥器本体の温度を常時高温（図１のＴ_Ｈ〜Ｔ_Ｌの温度帯を参照）に維持することで、殺菌開始時の短時間熱風噴出と、待機時の低消費電力化を実現することができる。
２）待機時の９０％程度の時間を、ファンモータの超低速回転で運転することで、塵埃や細菌の拡散を防止することができる。
３）手指殺菌時に、ファンモータの高速回転とヒータＯＮにより、より大きな風量の熱風を噴出させることができる。
４）待機時間の１０％程度を、ファンモータの低速回転とヒータＯＮで動作させることで、穏やかに殺菌乾燥器本体の温度を上昇させることができる。
５）待機時間の９０％程度を、ファンモータの超低速回転とヒータＯＦＦで動作させ、ヒータの蓄熱を放熱させることで、殺菌乾燥器本体を高温（図１のＴ_Ｈ〜Ｔ_Ｌの温度帯を参照）に維持することができる。
６）殺菌効果の高い直線管型紫外線（ＵＶ）ランプを使用し、ＵＶランプから手指までの距離を、手指の長さの１／２とし、ＵＶランプを熱風排出口天板の直上、中心に配置することで、光の強度（光量）と均一性の確保を実現することができる。
７）ファンモータと手指殺菌ボックスの間に、着脱交換が容易な風向調整フードを設置することにより、本フードの下部開口部の面積変更、フード壁の角度変更、更に、風向誘導フィンの挿入により、風速、風向などの設計自由度を向上させることができる。
８）風向調整フードの仕様変更のみで、挟開口による短時間殺菌（スポット高風速）や子供向け殺菌、広開口による均一殺菌（ワイド低風速）や大人向け殺菌、モータ変更による性能調整等、用途や使用部品に応じた最適設計を実現することができる。

【図面の簡単な説明】

【0022】

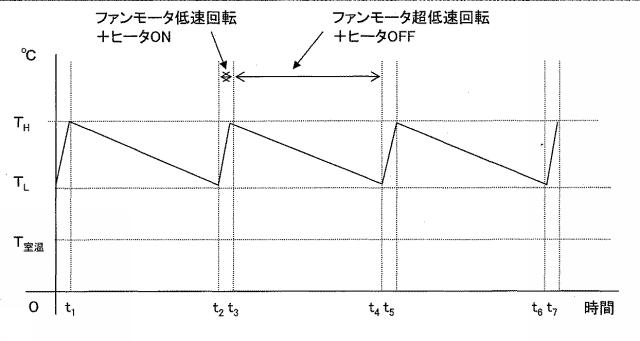

【図1】待機時の本体温度の推移を示す。図中、ｔ_１〜ｔ_７は、時間であり、Ｔ_Ｌ〜Ｔ_Ｈは、待機時間の１０％程度を、ファンモータの低温回転とヒータＯＮで動作させ、殺菌乾燥器本体の温度を上昇させた場合の温度帯であり、Ｔ_Ｈ〜Ｔ_Ｌは、待機時間の９０％程度を、ファンモータの超低速回転とヒータＯＦＦで動作させ、ヒータの蓄熱を放熱させることで、殺菌乾燥器本体を高温で維持した場合の温度帯である。

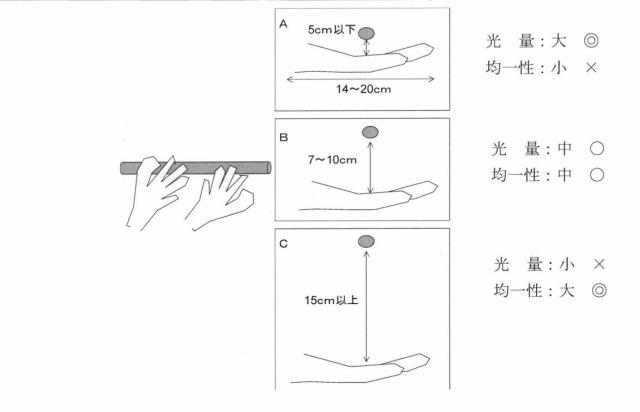

【図2】手指とＵＶランプ「距離」と手指表面のＵＶ光の「強度」（光量）及び「均一性」の関係を示す。 図中、Ａ〜Ｃで示したように、手指表面のＵＶ光強度は、ＵＶランプからの距離が遠くなるほど均一性が小→中→大となり、一方、光の強度（光量）は、ＵＶランプからの距離が近いほど小→中→大になる。

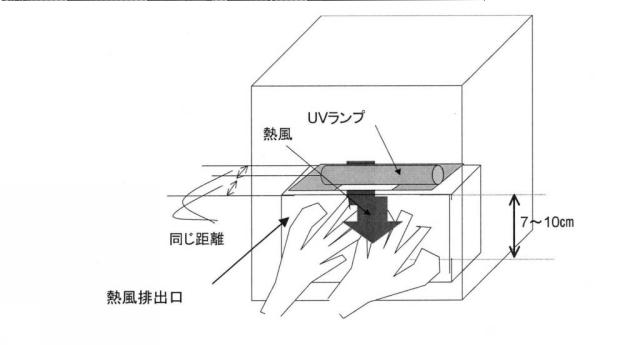

【図3】手指表面のＵＶ光の「強度」（光量）と「均一性」が両立した配置を示す。 図は、ＵＶランプから手指までの距離を、手指の長さの１／２とし、ＵＶランプを、熱風排出口天板の直上、中心に配置することで、ＵＶ光の強度（光量）と均一性の確保を実現した配置を示す（図２、図３参照）。

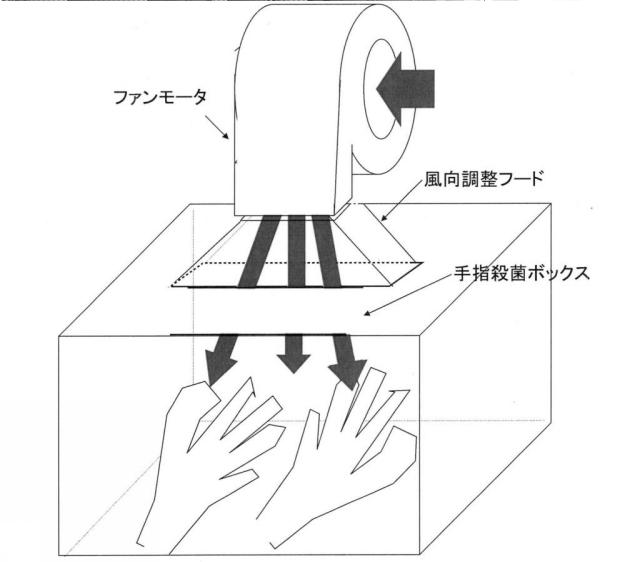

【図4】ファンモータと手指殺菌ボックスの間に、着脱交換が容易な「風向調整フード」の設置位置（取付位置）を示す。

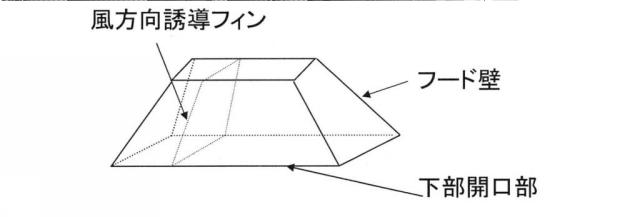

【図5】風向調整フードの構造図を示す。 本風向調整フードの下部開口部の面積変更、フード壁の角度変更、「風向方向誘導フィン」の挿入により、風速、風向などの設計自由度が向上する（図４、図５参照）。

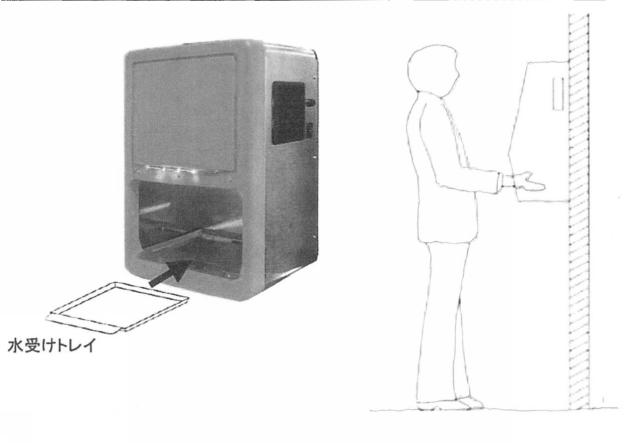

【図6】手指殺菌乾燥器（クリアレディ１９１９）の外観（左側）／壁面に配置した状況の斜視図（右側）を示す。

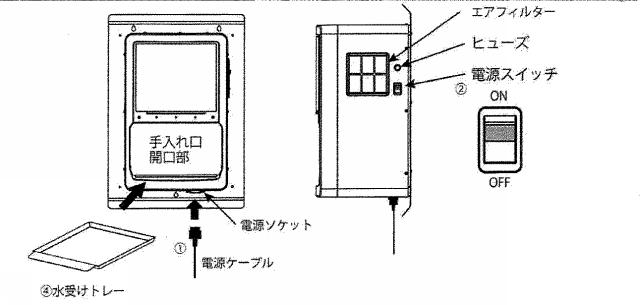

【図7】手指殺菌乾燥器の底面の電源ソケット、右側面の電源スイッチ、手入れ口開口部にセットする水受けトレー等の配置を示す。 図中、底面の電源ソケットに電源ケーブル（１）を差し込み、右側面の電源スイッチ（２）を「ＯＮ」にし、しばらくの間（２〜３分）電源を入れたまま蓄熱させる。同時に、水受トレー（４）を手入れ開口部にセットして使用前の準備を完了する。

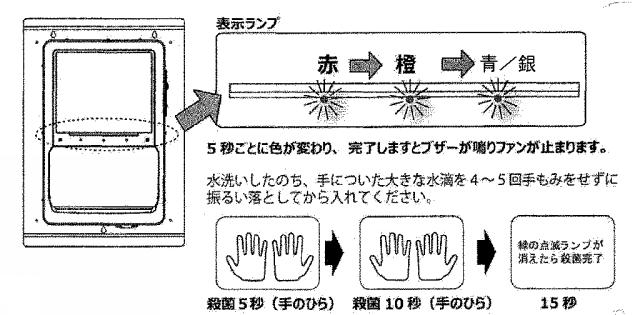

【図8】本手指殺菌乾燥器に手指を入れて使用する方法を示す。 図は、５秒ごとに表示ランプの色が変わり（赤→橙→青／緑）、完了するとブザーが鳴り、ファンが止まる−殺菌５秒（手のひら）→殺菌１０秒（手のひら）→青（緑）の点滅ランプが消えたら１５秒で殺菌完了−の場合の説明図である。

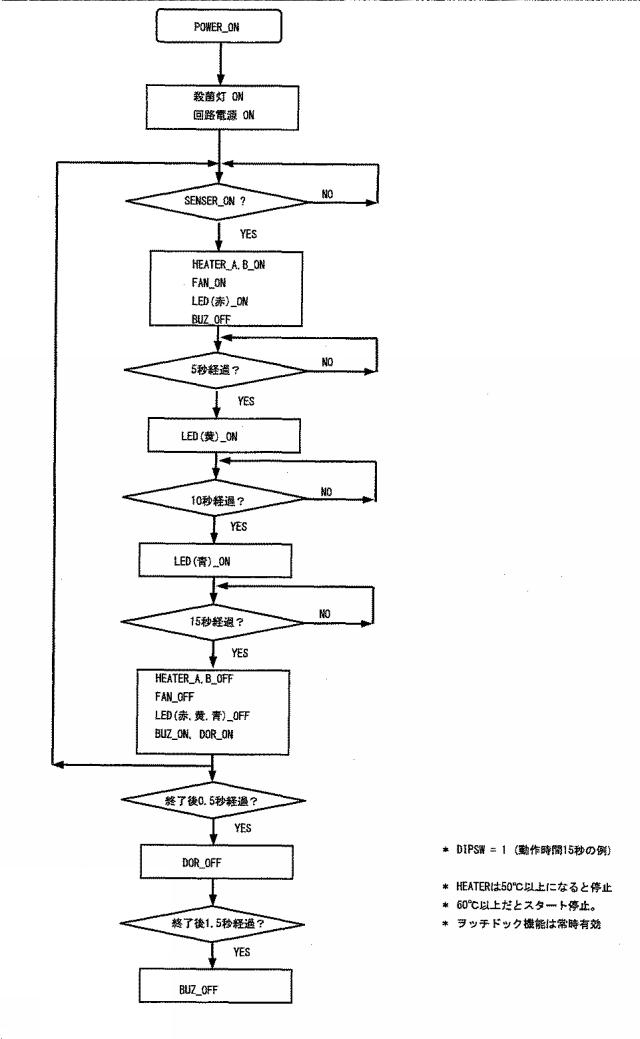

【図9】本手指殺菌乾燥器の基本動作フローを示す説明図である。

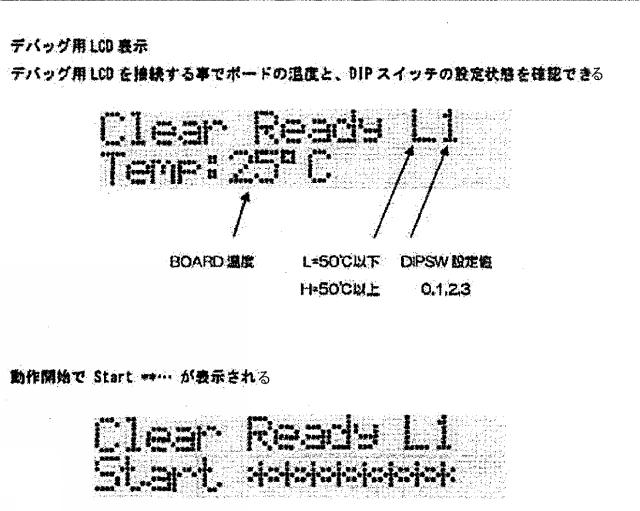

【図10】デバッグ用ＬＣＤ（ＤＥＢＵＧ ＬＣＤ）表示の例を示す。 図中、上段は、デバッグＬＣＤを接続することでボードの温度と、ＤＩＰスイッチの設定状態を確認できることを示す説明図である。また、下段は、動作開示でＣｌｅａｒ Ｒｅａｄｙ Ｌ１のＳｔａｒｔが表示されることを示す説明図である。

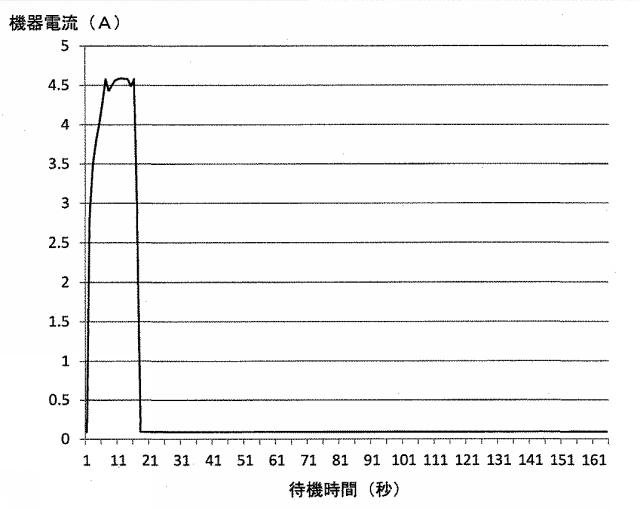

【図11】待機時の機器消費電流の説明図を示す。

【発明を実施するための形態】

【0023】

以下、本発明の一実施形態（装置の構成例、試験例、実施例等）を図面を用いて具体的に説明するが、本発明は、以下の装置の構成例、試験例、実施例等によって何ら限定されるものではない。

【0024】

（装置の構成例１）
本発明に係る装置の構成例１を具体的に説明する。
本発明の手指殺菌乾燥器の概要と、設置方法について説明する（図３参照）。本発明の手指殺菌乾燥器は、熱風（空気）を送風する送風手段のファンモータと、手入れ口開口部を備えた手指殺菌ボックスと、送風手段が送風する空気を加熱する発熱手段のヒータと、熱風排出口と、紫外線（ＵＶ）光を照射するＵＶランプと、本殺菌乾燥器の手入れ口開口部に挿入された手指を検出する検出手段と、検出手段の出力を受けて前記送風手段、発熱手段のヒータ及び紫外線（ＵＶ）光照射手段を駆動する制御手段とを備え、噴出する熱風と、紫外線（ＵＶ）光照射の両方によって、手指を殺菌し、同時に手指を乾燥する機能を有する熱風と紫外線（ＵＶ）光を併用した手指殺菌乾燥器であることを基本構成としている。

【0025】

図６の左側は、本発明の手指殺菌乾燥器（クリアレディ１９１９）の構成例（外観）であり、図の右側は壁面に設置した状況の斜視図である。身長１７０ｃｍの使用者の場合、床から１２５ｃｍの高さに本体の上のネジ２本を固定して設置する。図７に、手指殺菌乾燥器の底面の電源ソケット、右側面の電源スイッチ、手入れ口開口部にセットする水受けトレー等の配置を示す。使用前に、底面の電源ソケットに電源ケーブル(1)を差し込み、右側面の電源スイッチ(2)を「ＯＮ」にする。電源を入れてからしばらくの間（２〜３分）蓄熱させ、使用時にすぐ熱風が出るようにする。水受トレーを手入れ開口部にセットする。

【0026】

図８に、手指殺菌乾燥器の手入れ口開口部に手指を挿入して使用する方法を示す。電源スイッチ(2)を入れると殺菌灯が点灯し、ファンが回り、ヒータがＯＮして一定時間で止まり、以降の待機時は、本体を高温に保つため、定めた周期でファンモータの回転とヒータＯＮを行った。本殺菌乾燥器の手入れ口開口部に手指を挿入すると、表示ランプの色が５秒ごとに変わり（赤→橙→青／緑）、青／緑の点滅ランプが消えたら殺菌が完了してブザーが鳴り、ファンが停止した。

【0027】

（装置の構成例２）
本発明に係る装置の構成例２を具体的に説明する。
本体の殺菌乾燥器内には、空気を送風する送風手段と、送風手段が送風する空気を加熱する発熱手段のヒータと、紫外線（ＵＶ）光を照射するＵＶ光照射手段のＵＶランプと、手指を検知・検出する検出手段と、検出手段の出力を受けて前記送風手段、発熱手段及び紫外線（ＵＶ）光照射手段を駆動する制御手段とを備えている。前記送風手段は、殺菌乾燥器本体の側面に形成された吸気口から呼入した空気を送風するファンモータで構成される。

【0028】

発熱手段のヒータは、例えば、送風手段が送風する空気を加熱するセラミックヒータ等のヒータを備えた発熱部によって構成される。制御手段は、検出手段の出力を監視し、これに基づいて送風手段、発熱手段及び紫外線（ＵＶ）光照射手段を駆動してこれらを動作させるようにした。

【0029】

ここで、前記実施形態に示した装置の構成例の動作について説明する。手洗い等によって濡れた手指を本体の下部開口部に挿入すると、検出手段がこれを検出して、送風動作を開始した。前記制御手段は、検出手段からの信号によって手指が下部開口部に挿入されたことを検知して、送風手段、発熱手段及び紫外線（ＵＶ）光照射手段を動作して、熱風吐出口から熱風が吐出され、同時に、ＵＶ光照射口から紫外線（ＵＶ）光が供給されるようにした。

【0030】

前記動作は、あらかじめ定めた時間、例えば、約１５秒で停止されるようにした。このように、前記実施形態に示した装置の構成例により、熱風と紫外線（ＵＶ）光の両方を併用した殺菌・乾燥動作を実行でき、待機時のファンモータとヒータを図１記載の低速回転モードと超低速回転モードとで動作させ、殺菌乾燥器本体の温度を常時高温（図１のＴ_Ｈ〜Ｔ_Ｌの温度帯を参照）に維持することで、殺菌開始時の短時間熱風噴出と、待機時の低消費電力化を実現することができた。

【0031】

（試験例１）
次に、試験例１について説明する。従来、熱風と紫外線（ＵＶ）光併用した手指殺菌乾燥器では、１０〜３０秒程度の熱風と紫外線（ＵＶ）光照射によって行っていた。短時間に効率よく殺菌・乾燥するためには、殺菌開始時に直ちに熱風を出すためのヒータ予熱が必要であり、従来機では、待機時のファンモータとヒータを動作させるため、消費電力が大きくなる、という問題があった。

【0032】

一方、本発明の試験例１では、手指殺菌乾燥時に、ファンモータの高速回転とヒータのＯＮにより、より大きな風量の熱風を吹き出すようにして、待機時の待機時間の１０％程度を、ファンモータの低速回転とヒータのＯＮで動作させ、穏やかに殺菌乾燥器本体の温度を上昇させ、待機時間の９０％程度を、ファンモータの超低速回転とヒータＯＦＦで動作させ、ヒータの蓄熱を放熱させることで、殺菌乾燥器本体を高温で維持することにより、待機時のファンモータとヒータを図１記載の低速回転モードと超低速回転モードとで動作させ、殺菌乾燥器本体の温度を常時高温（図１のＴ_Ｈ〜Ｔ_Ｌの温度帯を参照）に維持するようにした。それによって、殺菌開始時の短時間熱風噴出を実現でき、また、待機時の低消費電力化を実現できることが確認された。

【0033】

（試験例２）
次に、試験例２について説明する。本試験例では、ファンモータと手指殺菌ボックスの間に、着脱交換が容易な「風方向誘導フィン」を有する「風向調整フード」を設置した（図４、図５参照）。風向調整フードの構造は、図４、図５に示すように、風方向誘導フィン、フード壁及び下部開口部を具備している。

【0034】

その結果、本風光調整フードの下部開口部の面積変更、フード壁の角度変更、風向誘導フィンの挿入により、風速、風向などの設計自由度が容易に向上できることが確認された。また、風向調整フードの仕様変更により、挟開口による短時間殺菌（スポット高風速）や子供向け殺菌、広開口による均一殺菌（ワイド低風速）や大人向け殺菌、モータ変更による性能調整など、用途や使用部品に応じた最適設計を容易に実現できることが確認された。

【0035】

（試験例３）
次に、試験例３について説明する。本試験例では、円筒状（直線管型）のランプの場合、手指表面の紫外線（ＵＶ）光の光強度はＵＶランプからの距離が遠くなるほど均一となり、一方、光の強度（光量）はＵＶランプからの距離が近いほど強くなることが分かった。殺菌の場合、強い光強度（光量）と均一な光強度を要するが、これらは単純には両立しない。

【0036】

そこで、本試験例では、最適な距離を知るために、ＵＶランプから手指までの距離を手指の長さの１／２とし、ＵＶランプを熱風排出口天板の直上、中心に配置して光の強度（光量）と均一性を調べた。その結果、ＵＶランプから５ｃｍ以下で、光量：大、均一性：小。ＵＶランプから７〜１０ｃｍで、光量：中、均一性：中、ＵＶランプから１５ｃｍ以上で、光量：小、均一性：大、となることが確認され（図２のＡ〜Ｃ参照）、手指表面のＵＶ光の強度（光量）と均一性が両立した配置として、円筒状ＵＶランプを熱風排出口天板を直上、中心に配置することで、ＵＶ光の強度（光量）と均一性の確保が実現できることが確認された。

【0037】

また、手指の殺菌開始から５秒ごとに色が変わり、殺菌が完了すると、ブザーが鳴り、ファンが止まる表示ランプを設置した。具体的には、殺菌５秒（手のひら）→殺菌１０秒（手のひら）→緑／青の点滅ランプが消えたら殺菌完了（１５秒）で、表示ランプが赤→橙→緑／青に変わるように設定した。

【0038】

（実施例１）
次に、本発明の一実施形態の実施例１について説明する。
本実施例では、本発明に係る手指殺菌乾燥器の基本動作について具体的に説明する。
図１０に、基本動作フローを示す。制御されるＩ／Ｏは入力ＳＥＮＳＥＲ，ＤＩＰ＿ＳＷと、出力ＨＥＡＴＥＲ，ＦＡＮ，ＬＥＤ，ＢＵＺＺＥＲ等である。
１．Ｉ／Ｏコントロール
１）ＤＩＰスイッチ入力
ＤＩＰ＿ＳＷ入力により動作時間を選択した（表１参照）。

【0039】

【表1】

【0040】

２）温度センサー入力
温度センサーのＡＤ入力から温度を算出した。ヒータがＯＮしていた場合、ボードの温度が５０℃になるとヒータをＯＦＦするようにした。
３）光電センサー入力
光電センサーの入力がＨＩからＬＯになったら動作開始するようにした。開始からＤＩＰスイッチの設定時間が経過するまで入力変化は無視されるようにした。

【0041】

４）ＬＥＤコントロール
ＬＥＤは、以下のように制御した。

【0042】

【表2】

【0043】

ＬＥＤは、ＬＥＤ１ 赤 動作開始から終了まで点灯、温度６０℃以上で点滅。
ＬＥＤ２ 黄 動作時間の１／３秒経過後から終了まで点灯。
ＬＥＤ３ 青／緑 動作時間の２／３秒経過後から終了まで点灯。
ＤＩＰスイッチの設定に応じた動作時間が終了すると、ブザーを約１．５秒ＯＮするようにした。次が感知されると、ブザーはＯＦＦするようにした。

【0044】

５）ブザー（ＢＵＺＺＥＲ）コントロール
ＤＩＰスイッチの設定に応じた動作時間が終了すると、ブザーを約１．５秒ＯＮするようにした。次が感知されると、ブザーはＯＦＦするようにした。

【0045】

６）ファン（ＦＡＮ）コントロール
光電センサー感知後、ＤＩＰスイッチの設定に応じてファンを高速回転にした。停止時は、低速回転１５秒と超低速回転１５０秒を繰り返した。

【0046】

（実施例２）
次に、本発明の一実施形態の実施例２について説明する。
ファンモータの3段階回転モード（高速、低速、超低速）とヒータＯＮ／ＯＦＦとの動作について具体的に説明する。

【0047】

本実施例では、図９記載の基本動作フローに従って、本発明に係る手指殺菌乾燥器を動作させた。即ち、待機時のファンモータとヒータを、図１記載の低速回転モードと超低速回転モードで動作させ、殺菌乾燥器本体の温度を常時高温に維持することで、殺菌開始時の短時間熱風噴出と、待機時の低消費電力化を実現した。

【0048】

また、待機時の９０％程度の時間を超低速回転で運転することで、塵埃や細菌の拡散を防止した。殺菌乾燥時には、ファンモータの高速回転とヒータＯＮで動作させ、穏やかに手指殺菌乾燥器本体の温度を上昇させた。

【0049】

また、待機時間の９０％程度を、ファンモータの超低速回転とヒータＯＦＦで動作させ、ヒータの蓄熱を放熱させることで、殺菌乾燥器本体を高温（図１のＴ_Ｌ〜Ｔ_Ｈの温度帯を参照）で維持するようにした。
尚、実施例において、待機時間の１０％〜９０％程度とは、待機時間を１００とすると、前者は、その約５％〜１５％程度の範囲を意味し、また、後者は、その約８５％〜９５％程度の範囲を意味するものと規定する。

【0050】

図１１は、待機時の機器消費電流の説明図を示す。
図において、動作サイクルと消費電流について説明すると、以下の通りとなった。
１５秒低速回転／ヒータＯＮ ・・・・・・ ４．２８Ａ（１５秒間の平均）
１５０秒超低速回転／ヒータＯＦＦ ・・・ ０．０９Ａ（１５秒間）
消費電力を計算すると、以下の通りである。
４．２８（Ａ）×１００（Ｖ）×１５／１６５＋０．０９（Ａ）×１００（Ｖ）×１５０／１６５＝４７．１（Ｗ）
（４．２８Ａの割合は、１５／１６５、０．０９Ａの割合は、１５０／１６５である。）

【0051】

ヒータ（ＨＥＡＴＥＲ）コントロール
動作時は、光電センサー感知後、ＤＩＰスイッチの設定に応じてヒータをＯＮにした。温度が５０℃になった場合は、ヒータをＯＦＦするようにした。５０℃以上の後、４７℃以下で回復するようにした。

【0052】

停止時は、ＨＥＡＴＥＲとＦＡＮは下表のように制御した。
本器は４００Ｗヒータが２つ（下表のＡとＢ）あるため、待機時は、交互にＯＮすることで、穏やかな温度変化となるようにした。

【0053】

【表3】

【産業上の利用可能性】

【0054】

以上詳述したように、本発明は、ファンモータとヒータを、ファンモータの３段階回転モード（高速、低速、超低速）とヒータＯＮ／ＯＦＦで動作することにより、低消費電力化（省電力）と殺菌性能向上化を実現した、熱風と紫外線（ＵＶ）光を併用した手指殺菌乾燥器に係るものであり、ファンモータの高速回転とヒータＯＮで動作させることにより、より大きな風量の熱風を噴出させることができ、また、待機時間の１０％程度を、ファンモータの低速回転とヒータＯＮで動作させ、穏やかに殺菌乾燥器本体の温度を上昇させ、待機時間の９０％程度を、ファンモータの超低速回転とヒータＯＦＦで動作させ、ヒータの蓄熱を放熱させることで、殺菌乾燥器本体を高温で維持するために、待機時のファンモータとヒータを図１記載の低速回転モードと超低速回転モードとで動作させ、殺菌乾燥器本体の温度を常時高温（図１のＴ_Ｈ〜Ｔ_Ｌの温度帯を参照）に維持することで、殺菌開始時の短時間熱風噴出と、待機時の低消費電力化（省電力）を実現するものである。
